ABAQUS软件实训(八)：Assembly装配模块

目     录

一、准备工作

二、 优势

三、旋转平移

3.1 平移操作：

3.2 转动操作

四、阵列操作

4.1 线性阵列

4.2 圆周阵列

五、装配体约束

5.1 表面平行

5.2 面对面贴合

5.3  两边平行

5.4 边贴边

5.5 共点

5.6 共轴和共系

六、共节点

6.1  模型布尔求和

6.2 网格共节点

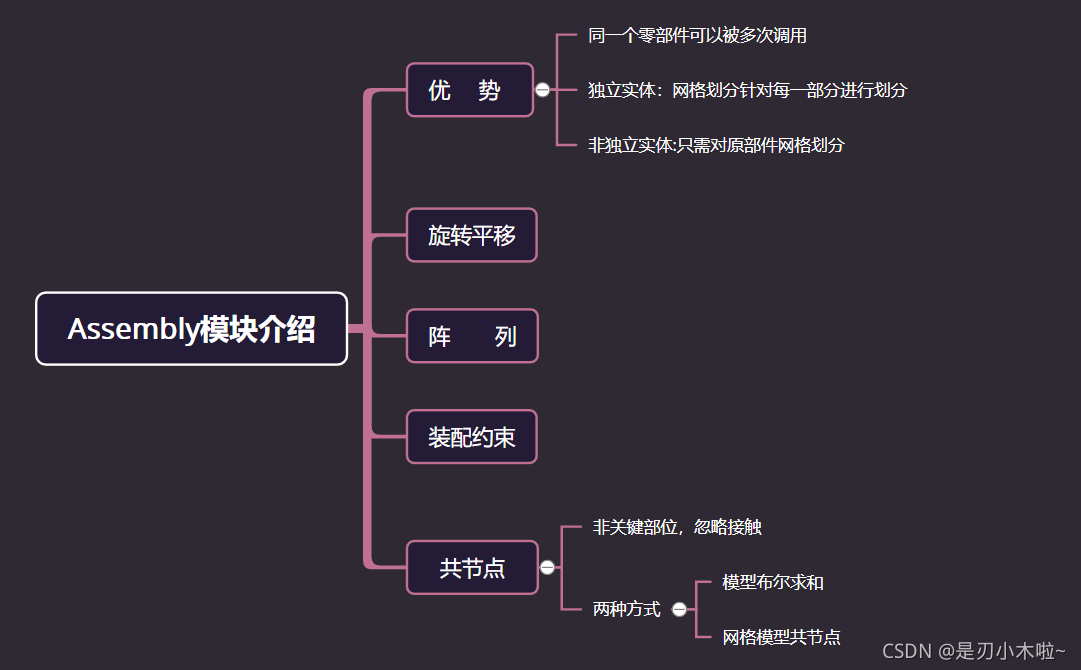

一、准备工作

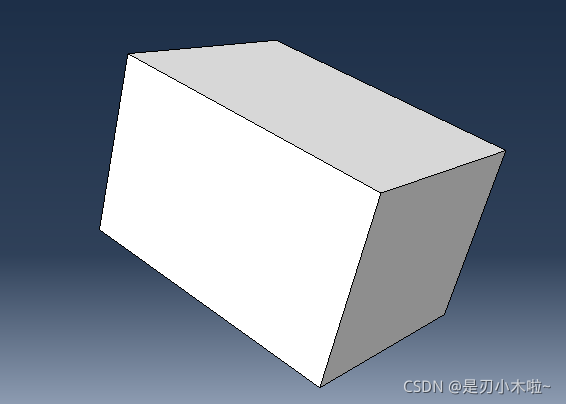

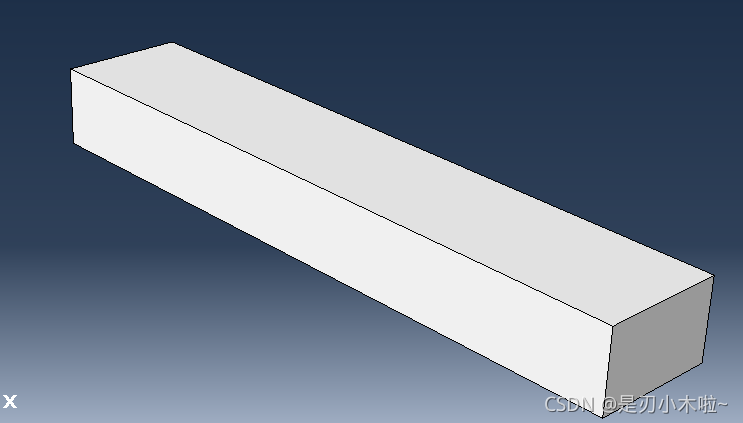

先绘制一个长方体（part-1）：

再绘制一个part - 2 ：

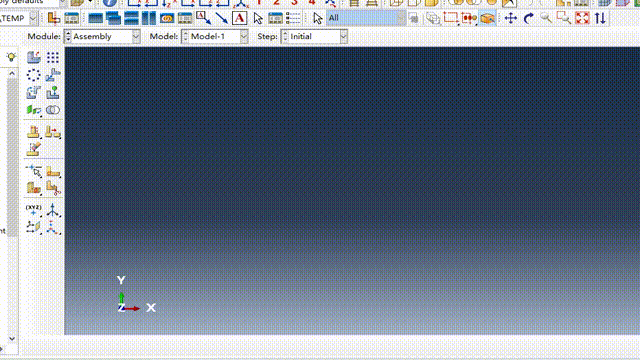

创建两个模型之后，进入装配体环境，并导入两个物体：

二、 优势

Abaqus装配中有个重要的有点，就是实体可以被反复利用，就像SolidWorks中的装配一样。

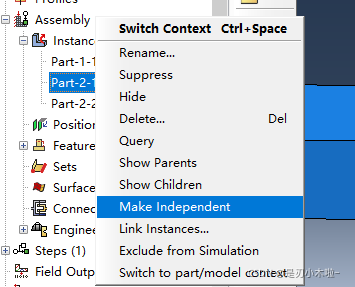

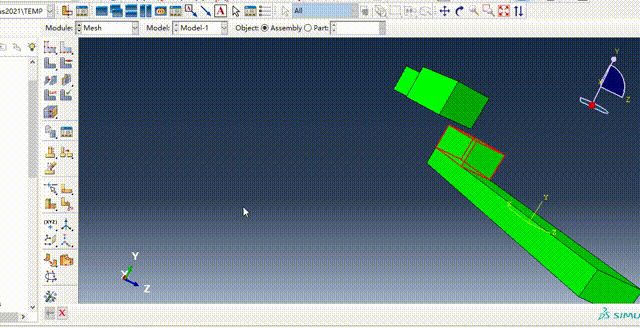

对于“复制的”实体，可以设置为独立的，设置完一个独立的之后另一个克隆的也是独立的：

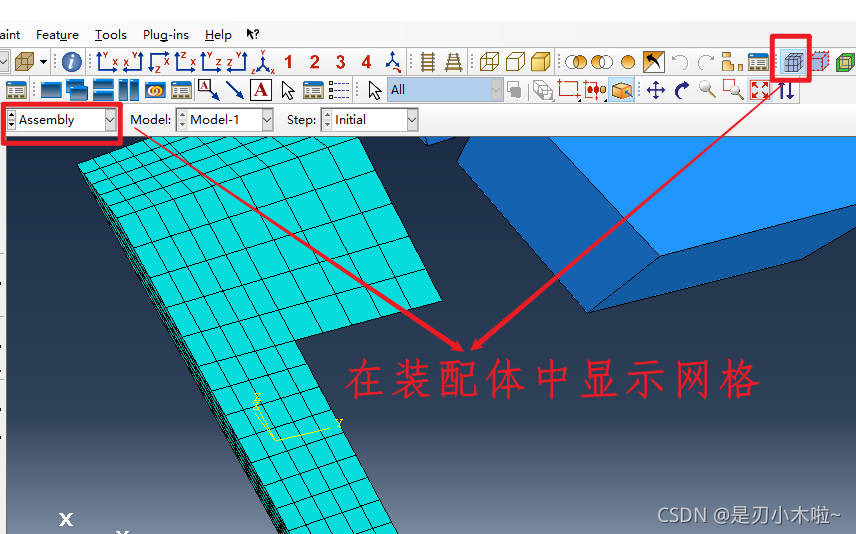

独立和不独立的区别是什么呢？如果是独立的，可以直接在装配体中划分网格，如果是不独立的，不能直接在装配体中划分，只能单个单个进行划分，并且克隆的实体只会当做一个part，只能划分一次，克隆的也是自动生效。

三、旋转平移

先将三个部件设置成独立的。

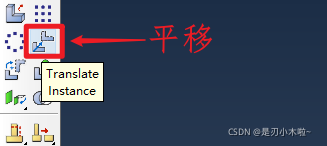

3.1 平移操作：

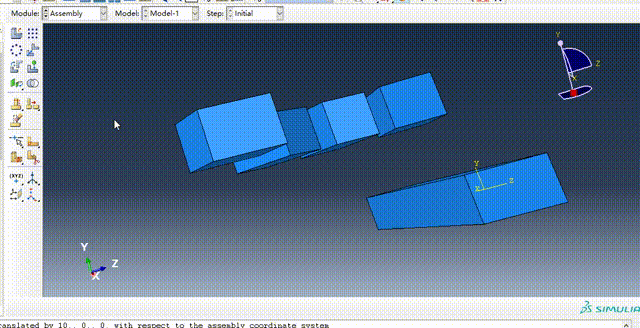

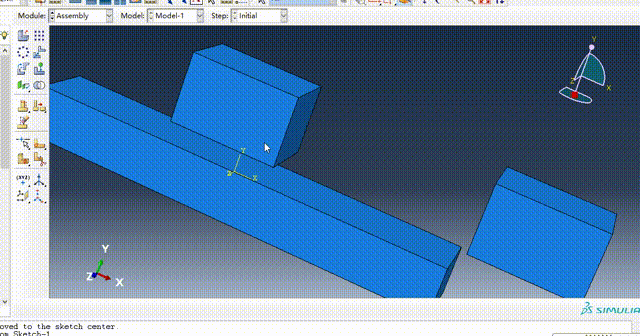

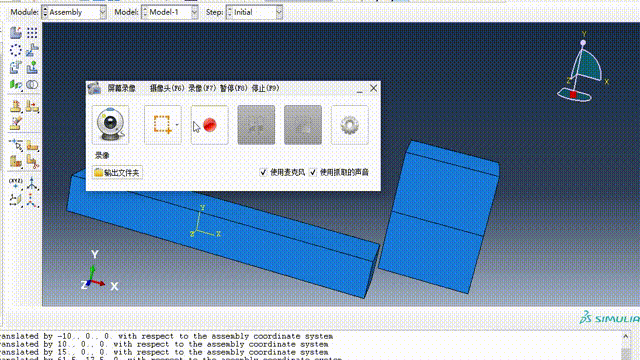

选择需要平移的实体后，可以根据矢量来进行平移，这种方法需要输入两个点，及 矢量 的值，例如在下图中，选择（0,0,0）到（10,0,0）。也就是x轴水平平移10个单位：

也可以选择一个轴，例如一条边进行移动，也可以直接选择那个黄色的坐标轴某根轴：

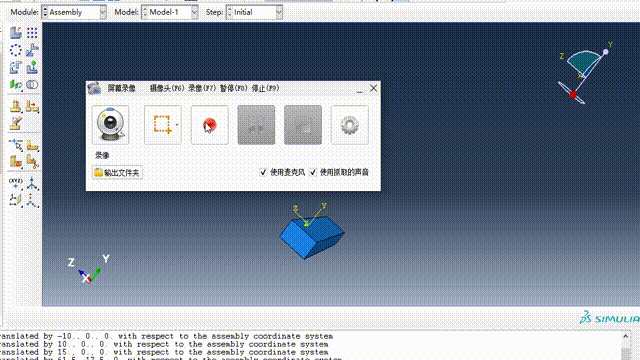

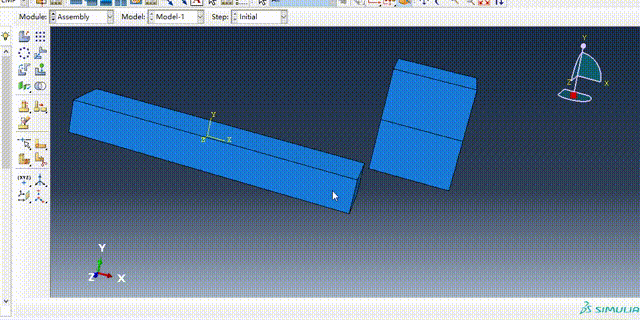

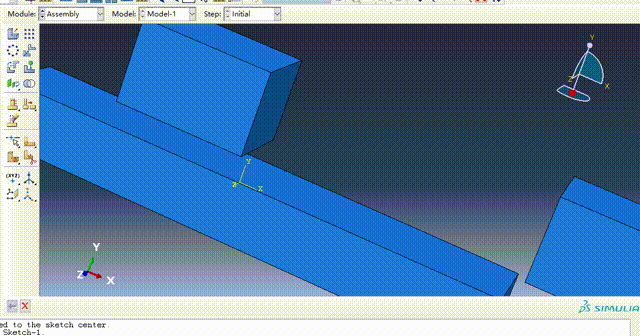

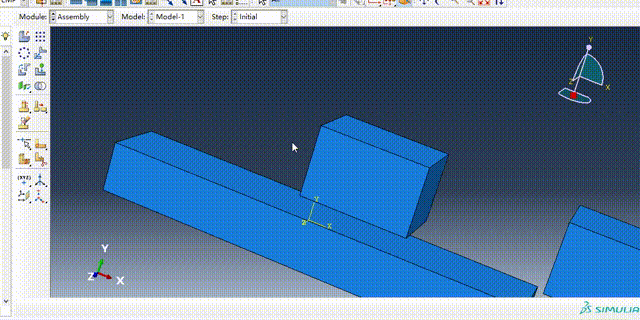

平移还能通过点对点的方式进行平移。选择一个点，平移到另一个点上：

3.2 转动操作

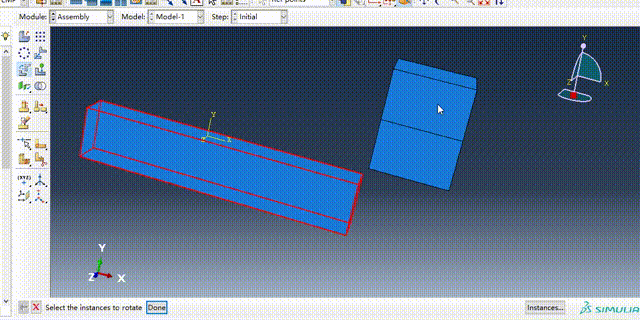

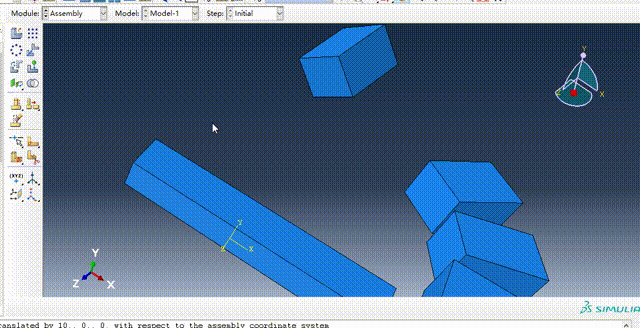

旋转，需要绕着某一根轴旋转，例如一个边：

也可以绕着某一个坐标轴转动 ：

这个轴也可以用一个矢量来表示，操作和移动类似，需要输入两个坐标确定矢量，再给一个旋转角度即可，这里不再演示。

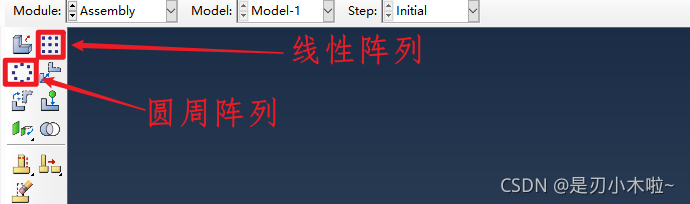

四、阵列操作

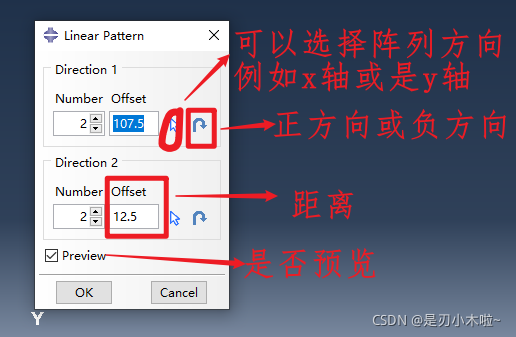

4.1 线性阵列

线性阵列，系统默认会在两个方向上进行阵列，阵列的选项有很多

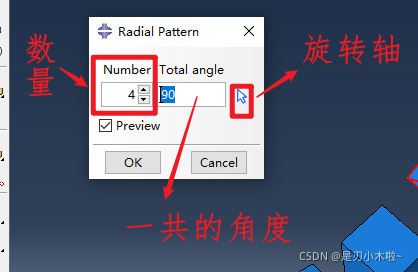

4.2 圆周阵列

五、装配体约束

需要注意的是，这里的约束是几何上的约束，并不会产生相互作用的效果。

5.1 表面平行

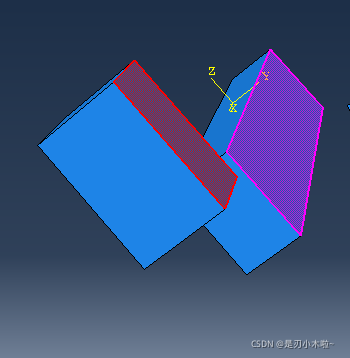

选择平行之后，需要选择两个面，依据这两个面平行，使得两个体平行：

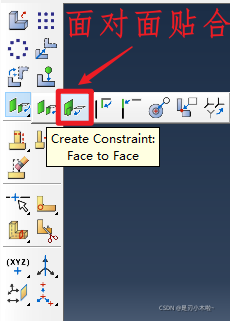

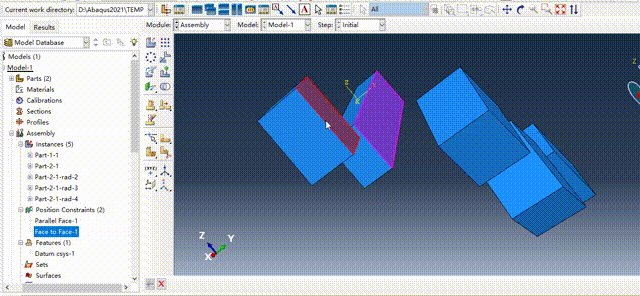

5.2 面对面贴合

操作如下：

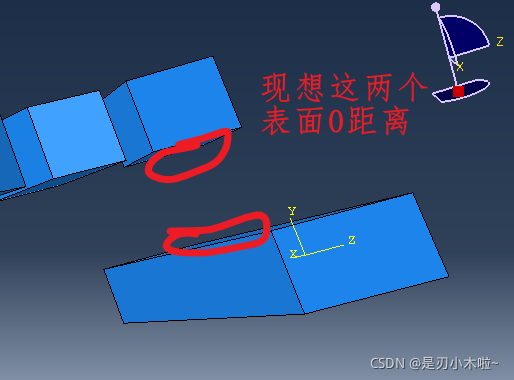

发现和想的效果不是很一样：

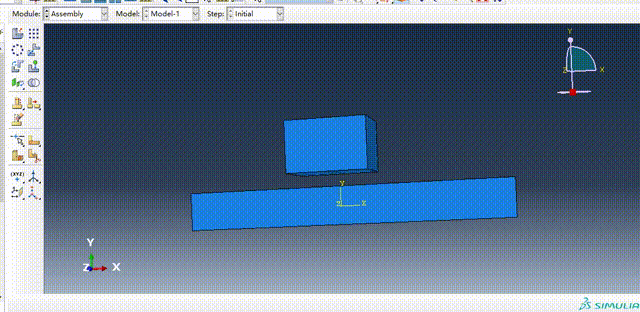

修改如下：

当然，间距值可以修改。在设置的时候就可以设置方向翻转，也可以进行事后修改。

5.3  两边平行

操作和上述类似。这里不再演示。

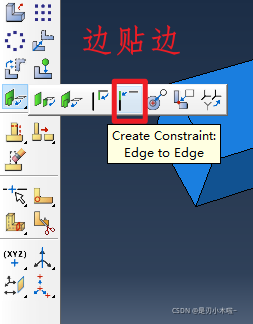

5.4 边贴边

操作和上述类似。这里不再演示。

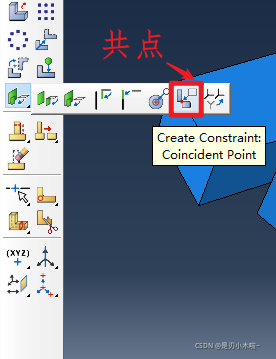

5.5 共点

操作和上述类似。这里不再演示。

5.6 共轴和共系

六、共节点

共节点有两种方法，一种是模型布尔求和，第二种是对网格模型共节点处理。

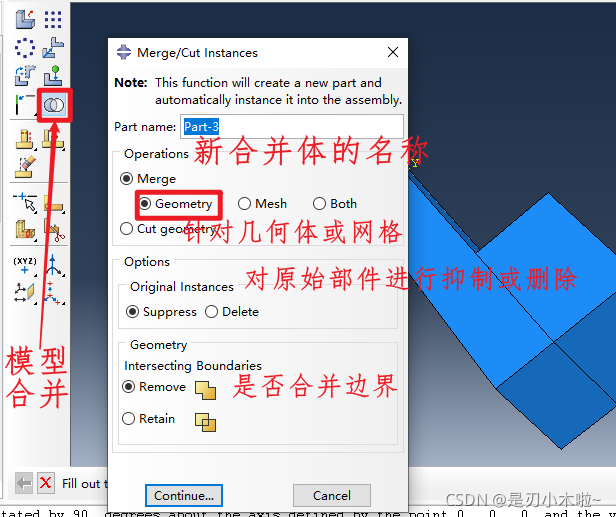

6.1  模型布尔求和

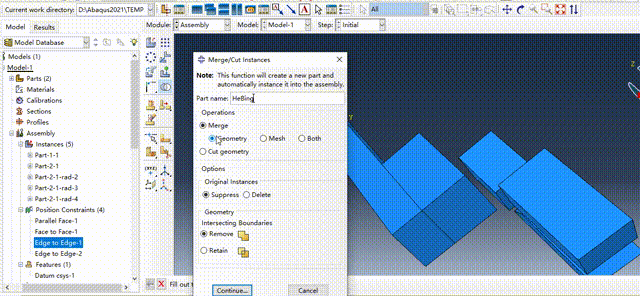

点击continue之后，选择两个体：

特别提醒：abaqus选择多个体需要按住shift键再选。

6.2 网格共节点

网格共节点的前提条件是网格之间一一对应。这需要人为设置。

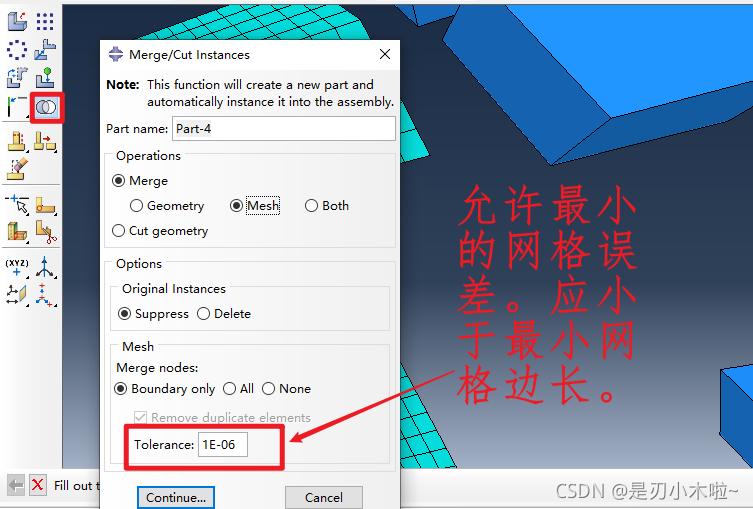

网格对应之后，就要选择：

在材料不一致时，使用网格共节点，可以保证材料不干扰。若要使用几何模型的合并，会产生材料冲突的现象。
