ABAQUS软件实训：实体结构静力学仿真分析

一、案例模型

二、设置工作路径

三、分析流程

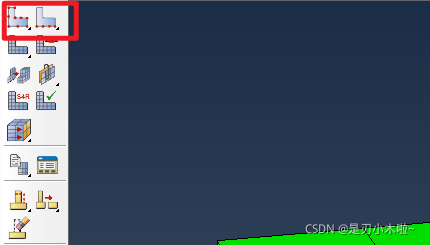

3.1 前处理

3.1.1 三维模型的建立

建议直接在Abaqus中进行模型建立。不会出现玄学问题。

3.1.2 材料参数的定义

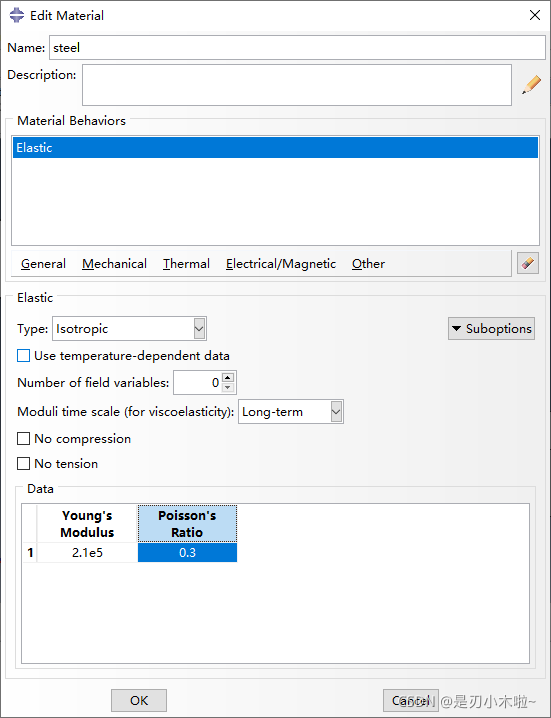

杨氏模量：2.1e5Mpa，泊松比：0.3

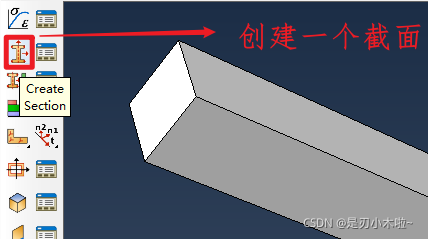

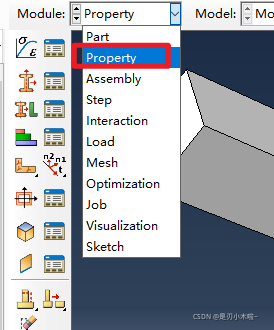

创建一个截面：

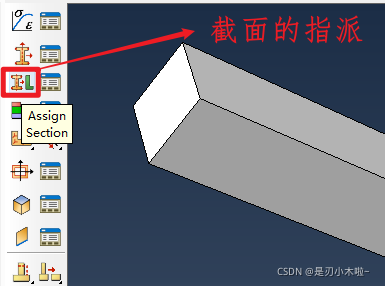

当指派完截面之后，实体变成了一个深绿色。

3.1.3 网格系统的划分

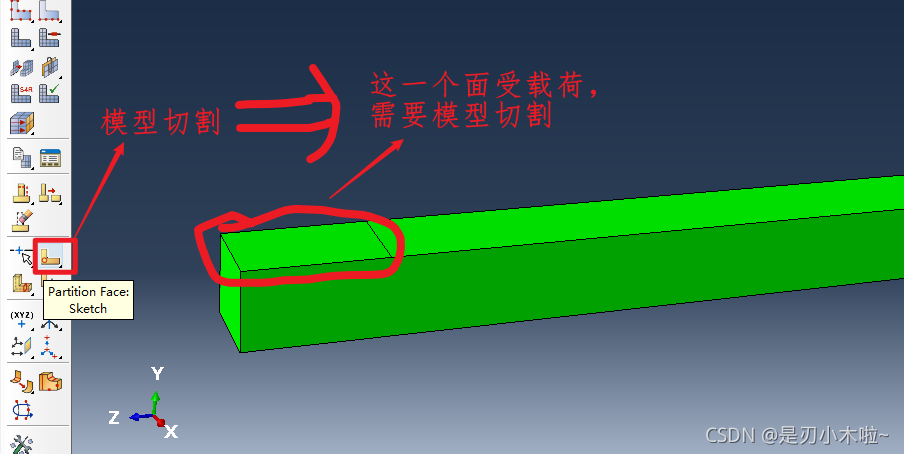

注意受载荷的区域需要进行模型切割：

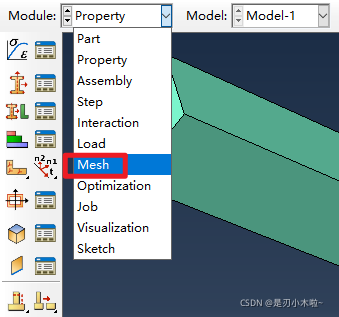

创建网格划分的数量这里不再多提：

左边是全局网格控制，右边的是局部网格控制。

进入装配：

至此，前处理完成。

3.2 求解

3.2.1 求解器设置

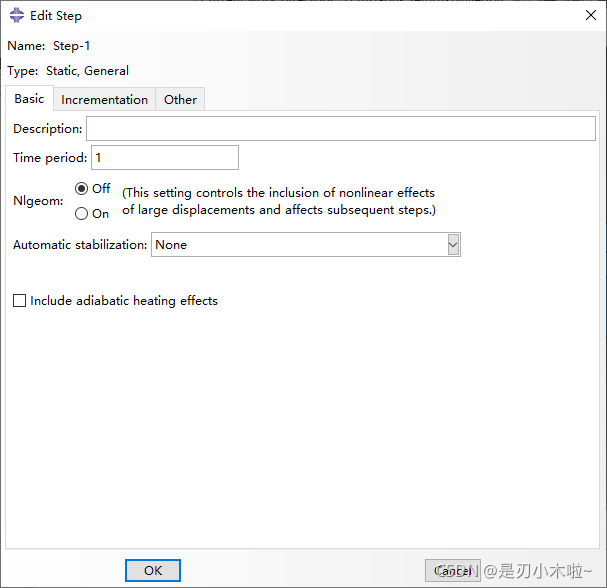

点击continue，保持默认，点击ok：

场输出设置：

系统会默认给一个场输出，可以在里面勾选自己关心的东西，例如作用力与反作用力、位移等。不关心的可以不勾选。

历史输出：变量-时间历史曲线。在本次静力学分析中可以不涉及。

3.2.2连接关系的构建

由于只有一个零件，不存在这个。

3.2.3边界条件的设定

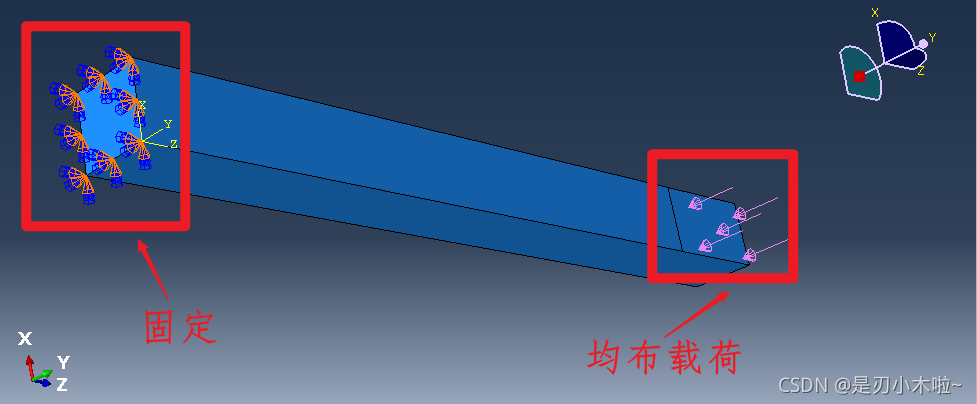

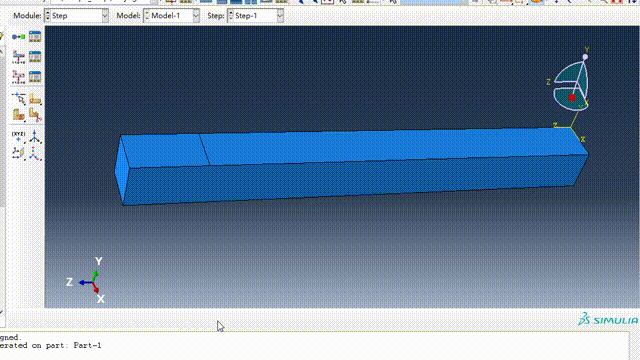

对边界进行约束：

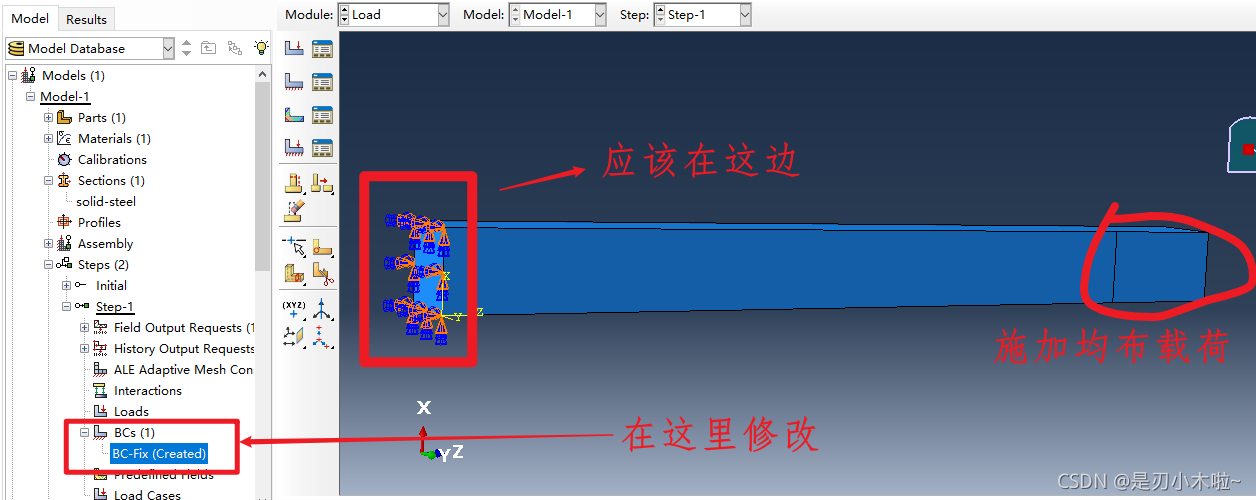

上述动画约束错了面，修改如下：

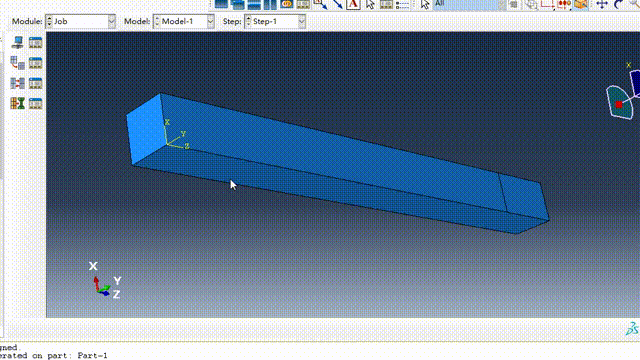

对载荷施加约束：

至此，约束完成。

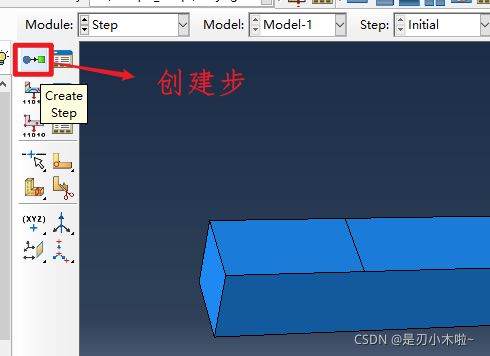

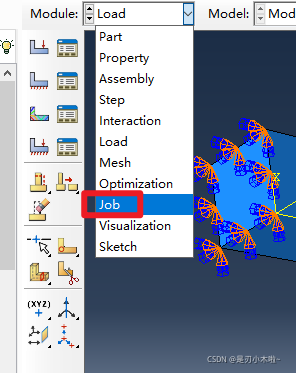

3.2.4 创建作业

点击submit进行计算。设置了两个CPUs。这个无所谓，根据电脑的配置。

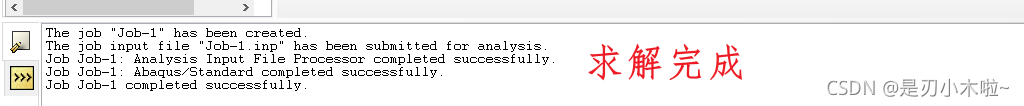

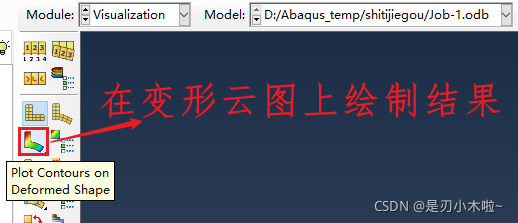

求解完成后，点击result

3.3 后处理

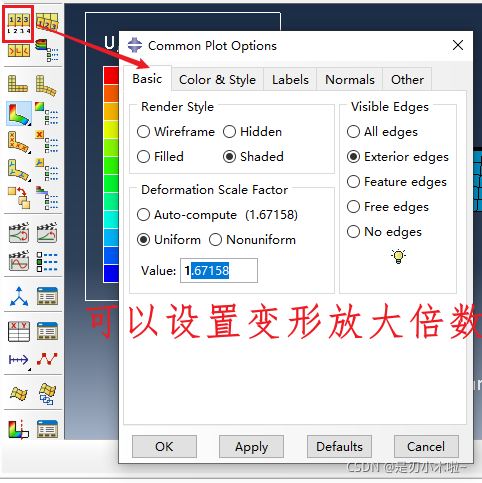

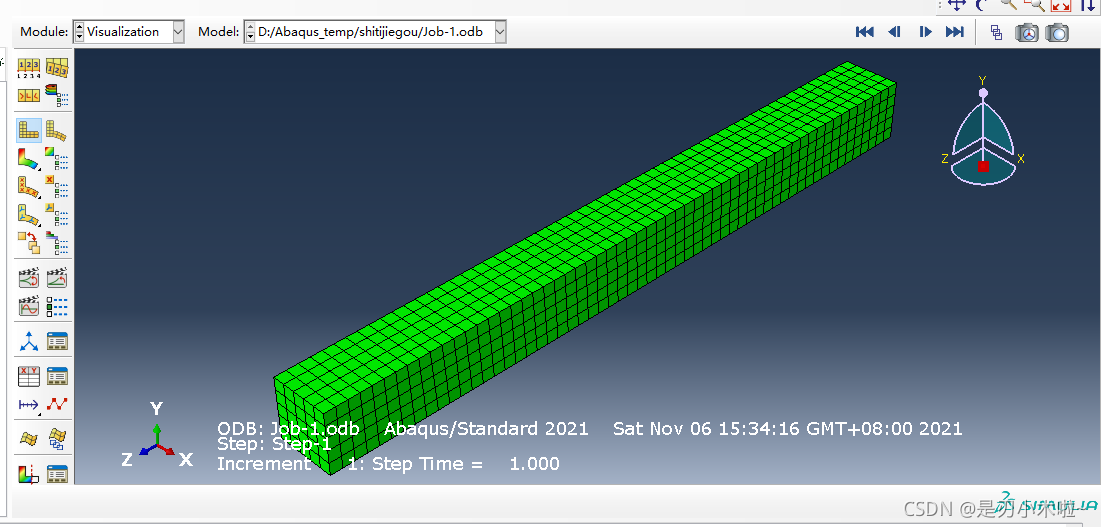

缩放：

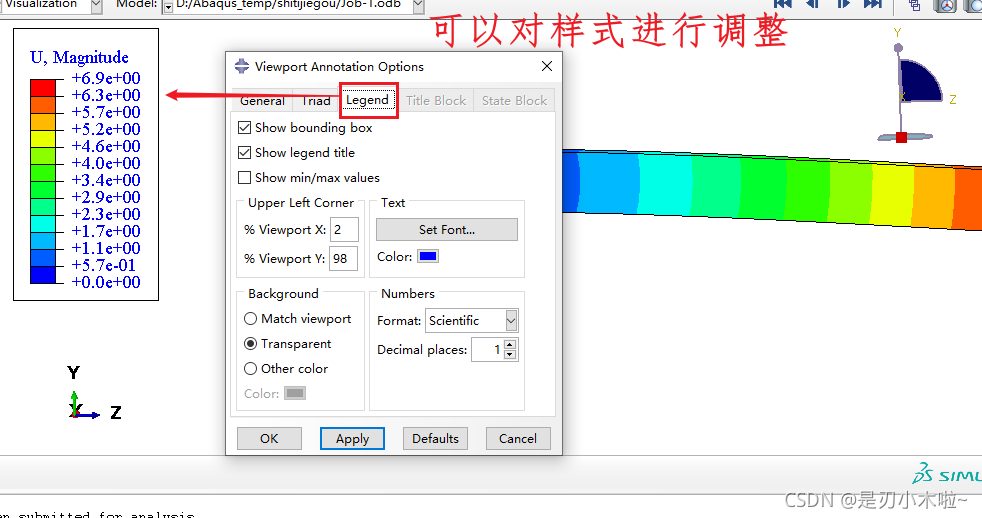

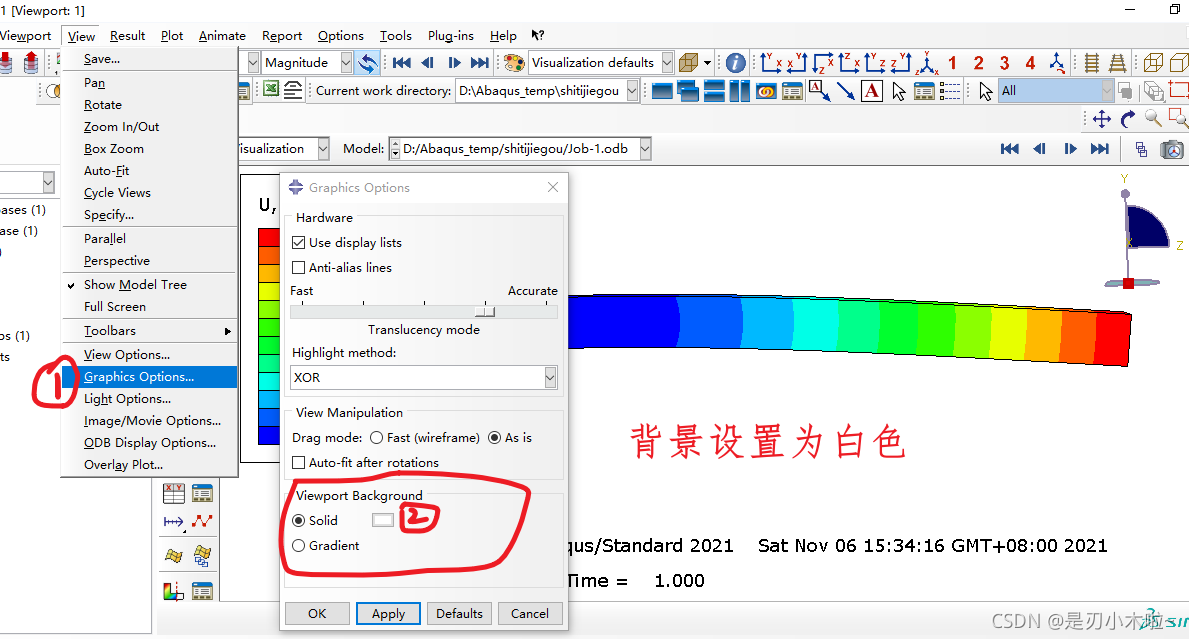

背景：

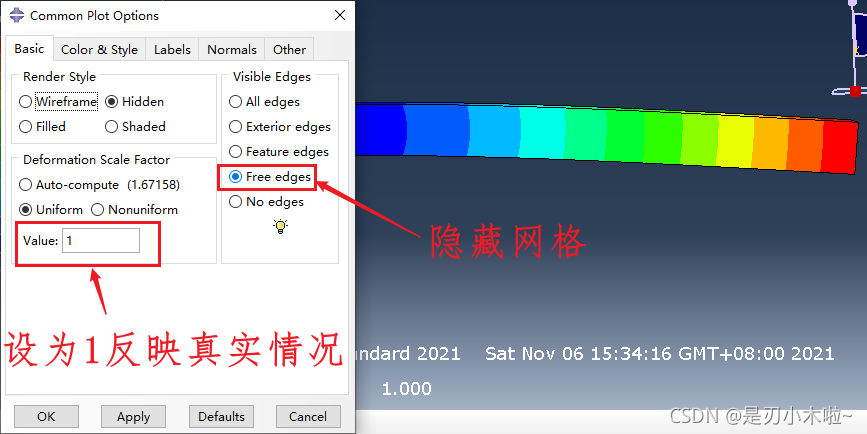

视图调整：

参考效果图：

四、如何加载重力？

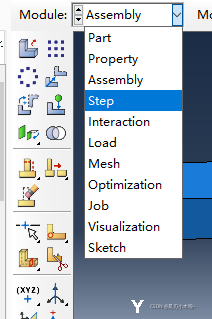

进入load中

copy一下Model（起到备份作用）

复制的model叫做Model-1-G

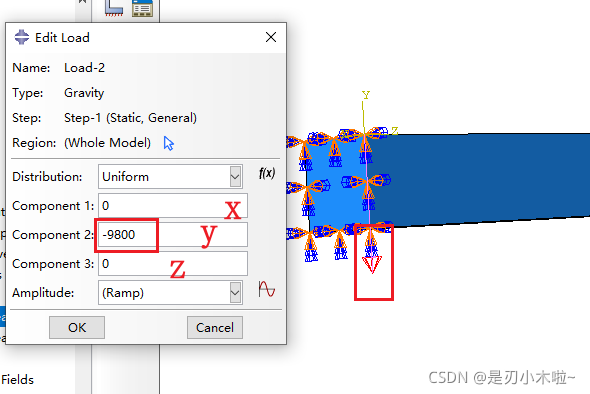

在这上创建一个Load：

加完重力之后，新建job进行分析即可。

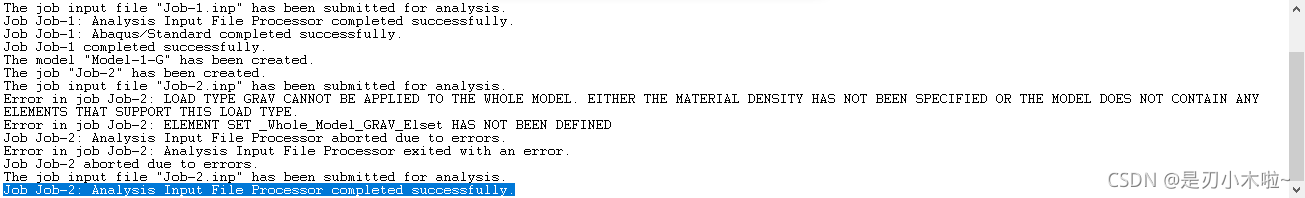

但是此时会报错，因为没有设置密度参数。

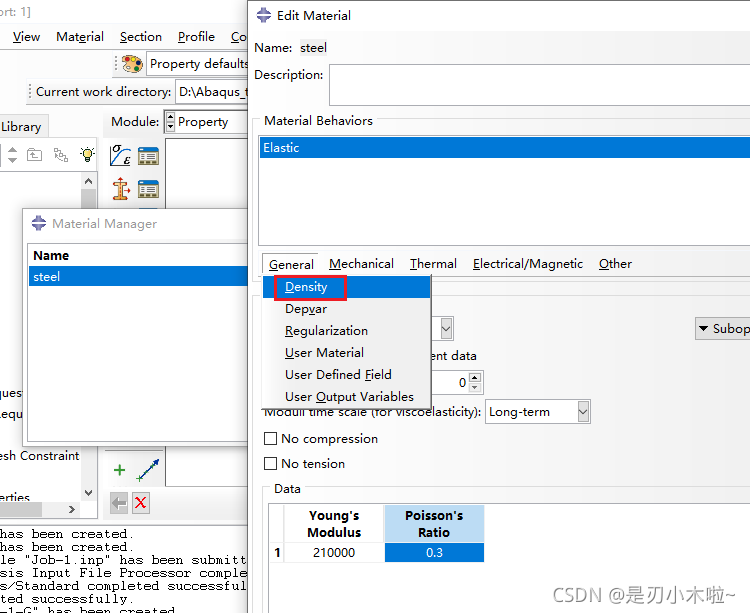

则添加密度属性：

添加完成后，再次submit即可：
