Abaqus 2021关联SolidWorks 2022成功方法

Abaqus自带的建模功能较为简陋，一般先用更专业的建模软件建模后导入。笔者原来使用的方法是保存文件后导入，比较麻烦，得知Abaqus有专用于连接Solidworks的插件，但是网上的插件总是失败，最后发现官方的才是最好的，特此总结以供后人借鉴。

首先查找Abaqus安装包，找到DS_SIMULIA_Suite_20xx，我使用的是2021版本。

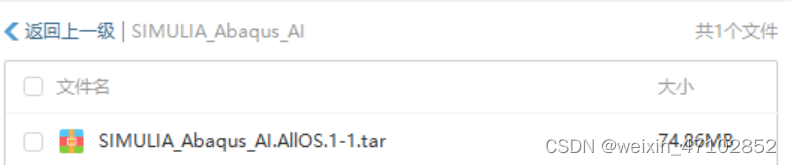

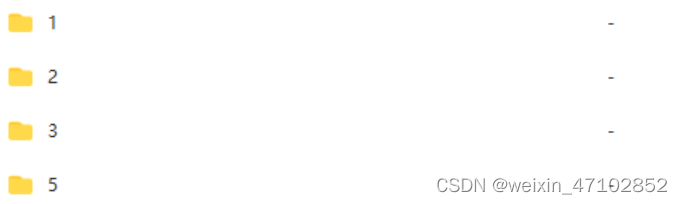

在后续的文件夹中依次打开：1→SIMULIA_Abaqus_AI，下载该文件夹中的压缩包并解压。

下载解压后逐级打开可以看到Abaqus可以与 CATIA  、PROE、SW等建立关联，选择自己需要的即可。

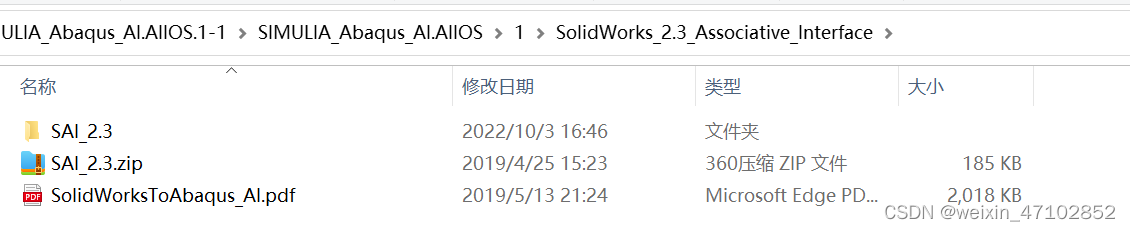

打开Solidworks_2.3 Associative_Interface，解压其中的压缩包，得到Sw2AbqPlugin.dll文件，注意该目录下有官方的英文说明文档，可以直接阅读完成后续步骤。

得到的Sw2AbqPlugin.dll文件放入Abaqus的根目录，或者新建一个文件夹，只需要记住对应的位置即可。然后用管理员权限打开SW，打开dll文件所在目录并打开插件文件，显示加载好插件。

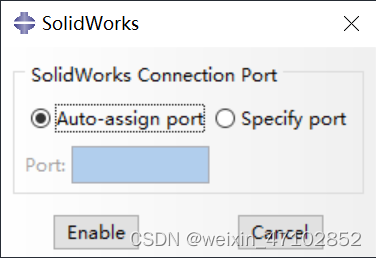

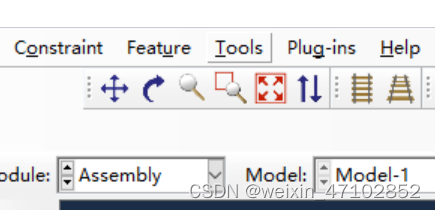

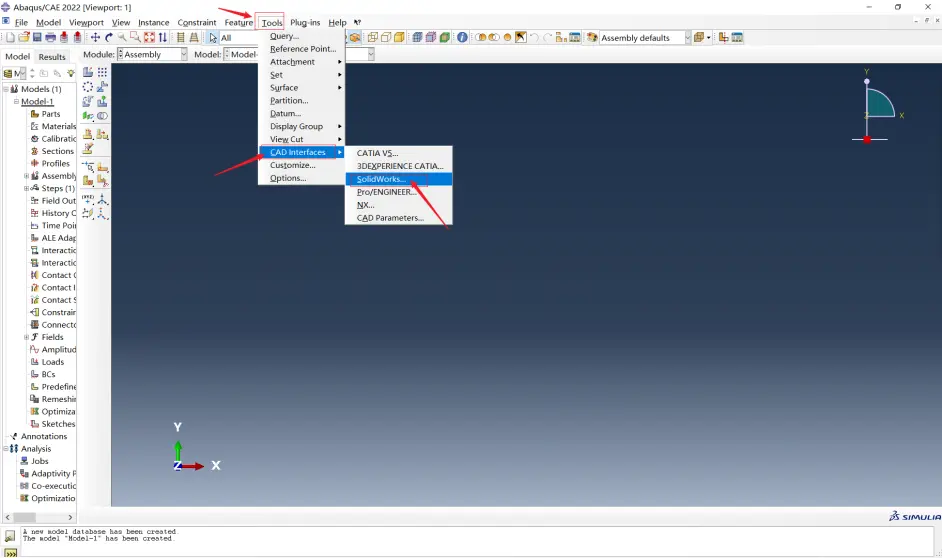

随后打开 Abaqus CAE ，选择Assembly再选择Tools，依次选择CAD Interfaces→Solidworks，ENABLE打开端口49180。

显示端口已打开。

在Abaqus中确认当前工作目录，我的工作目录如下，在 File  →Set work Directory中查看并复制。

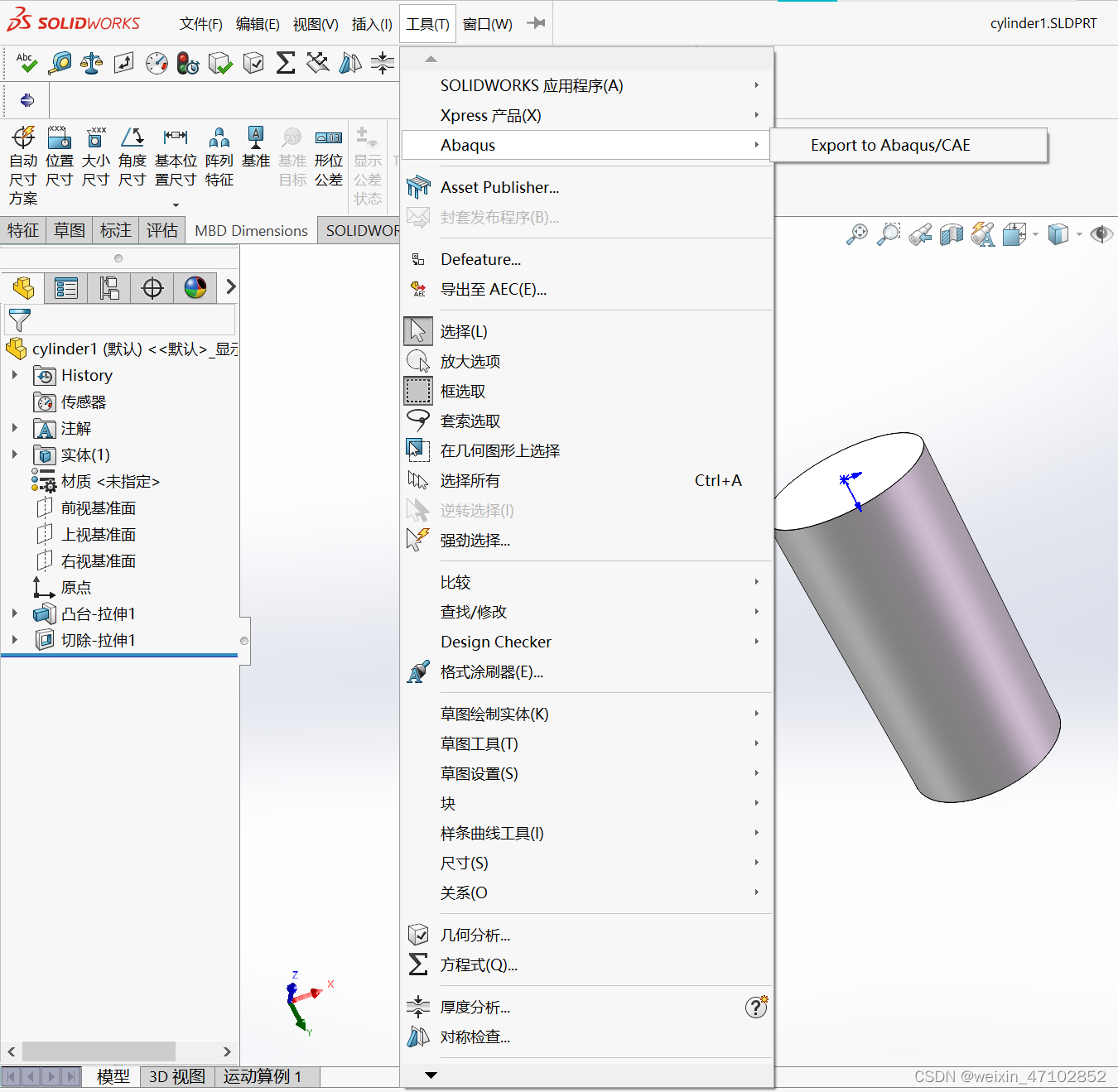

回到solidworks中，鼠标悬停左上角，选择工具→Abaqus→Export to Abaqus/CAE

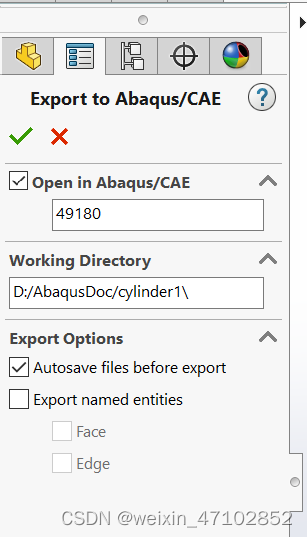

左边属性栏默认端口49180，工作地址输入刚才复制的地址，点击对勾。

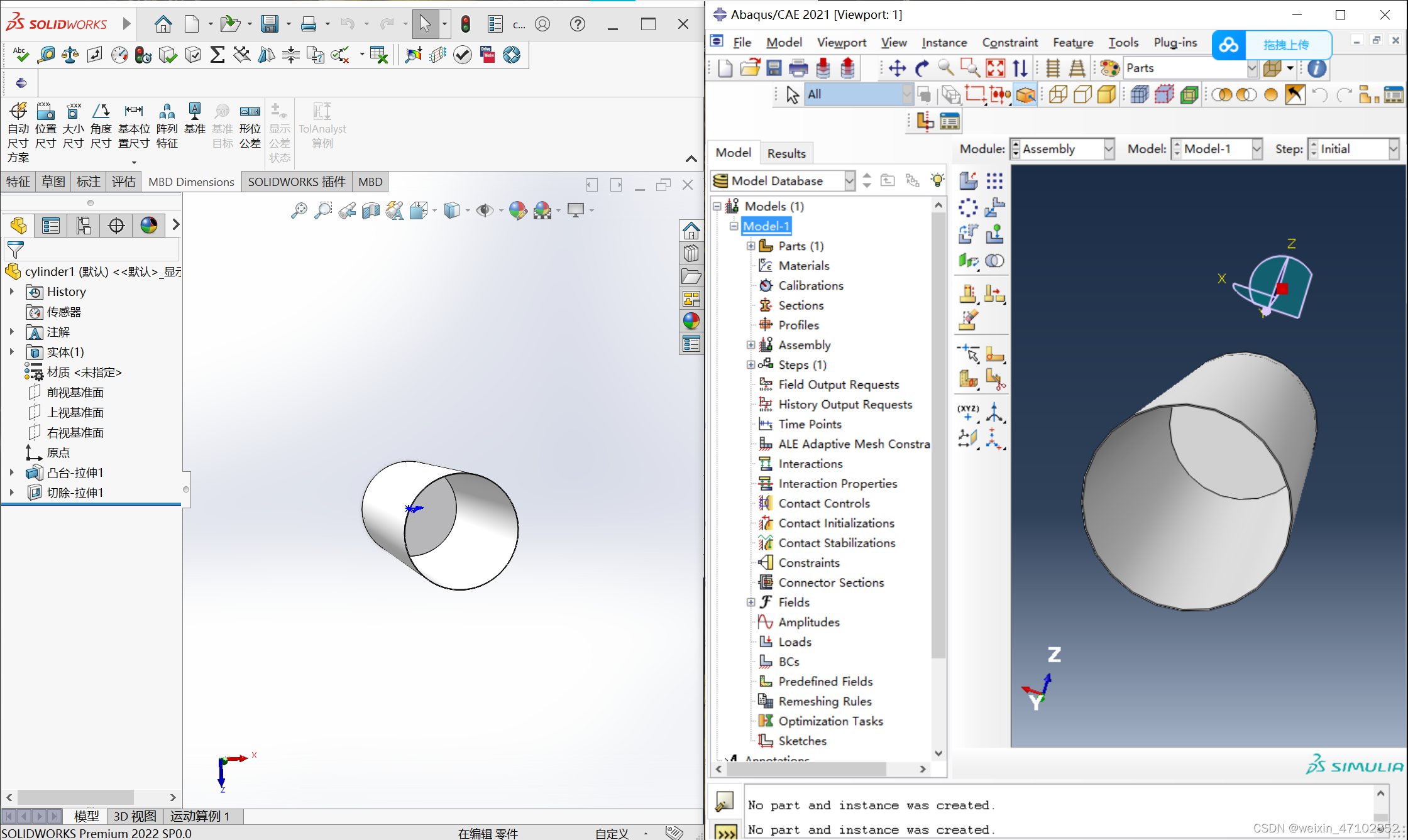

现在，在Solidworks中建模的图形就可以在Abaqus中实时更新了。后续也可以使用Solidworks上方的按钮进行快速传递，而不用通过工具栏进入。
