1.显示体约束

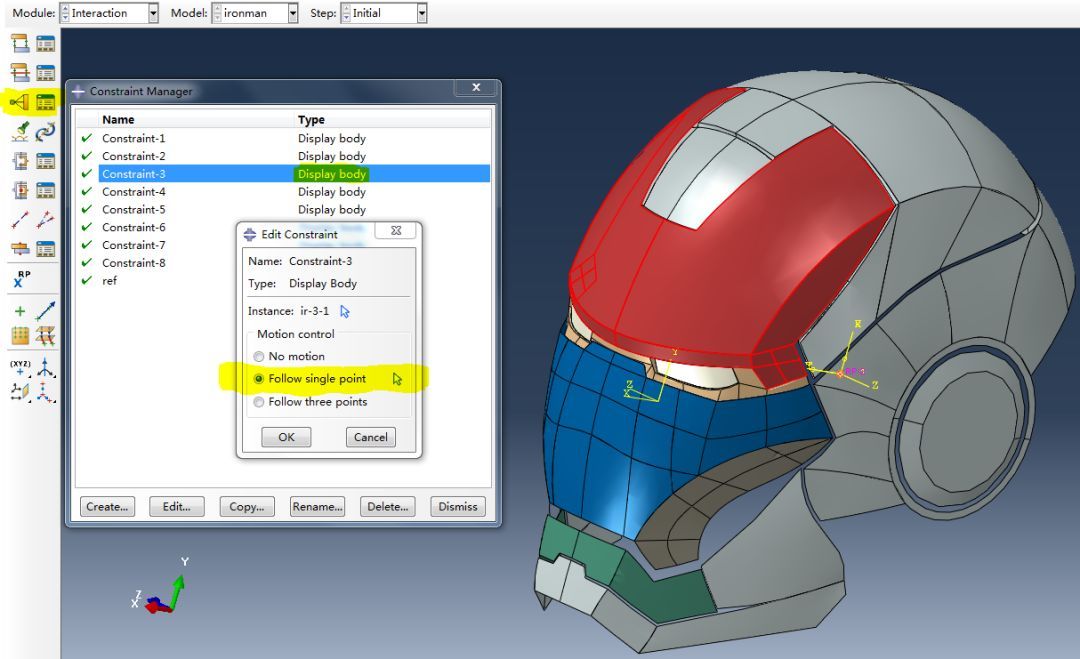

施加显示体约束的部件不参与计算，只是出现在后处理中，方便你的结果展示，因此不赋属性、不划网格都可以；按复杂性，它可以设置为不动，可以跟随一点的运动，也可以跟随三点的运动来确定自己在后处理中的表现形式；此案例中设置头盔可掀起的那几个部件模仿参考点RP2运动。

2.局部坐标系

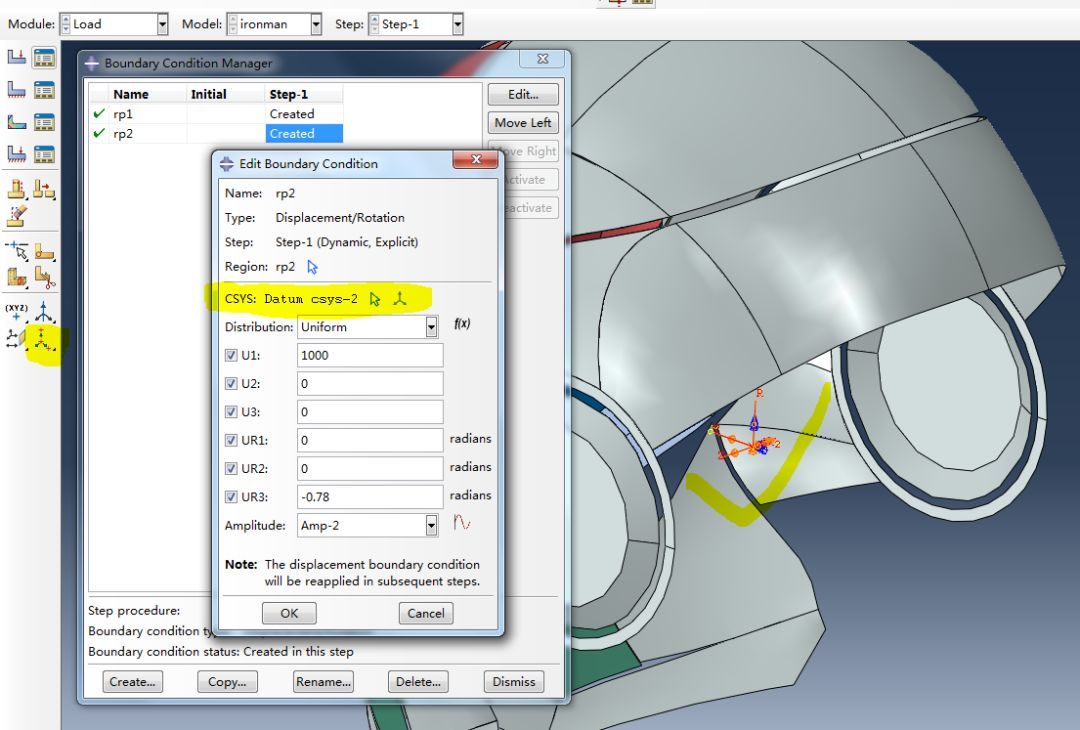

局部坐标系在定义材料方向、各种连接器、施加边界条件、后处理坐标转换等方面大有用途，学会使用局部坐标系是进行复杂结构建模、Abaqus MBD分析的基础。有直角坐标、柱坐标、球坐标三类可选，按照需要创建。

3.运动参考点

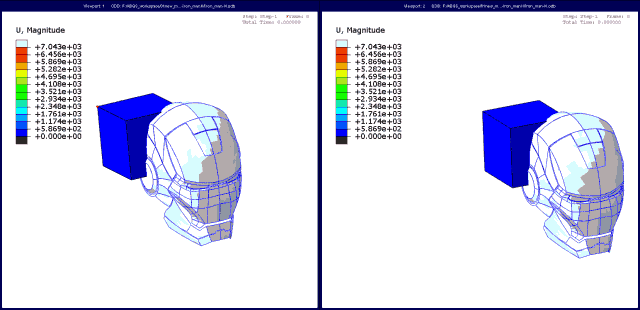

后处理时，定义运动参考点可以从视觉上一目了然地完成运动关系转换，需要注意的是，这仅仅是视觉上，结果的量化上还需要进行坐标变换，如下图，右图是选择左图中方块上的高亮红点作为参考点的运动转换。

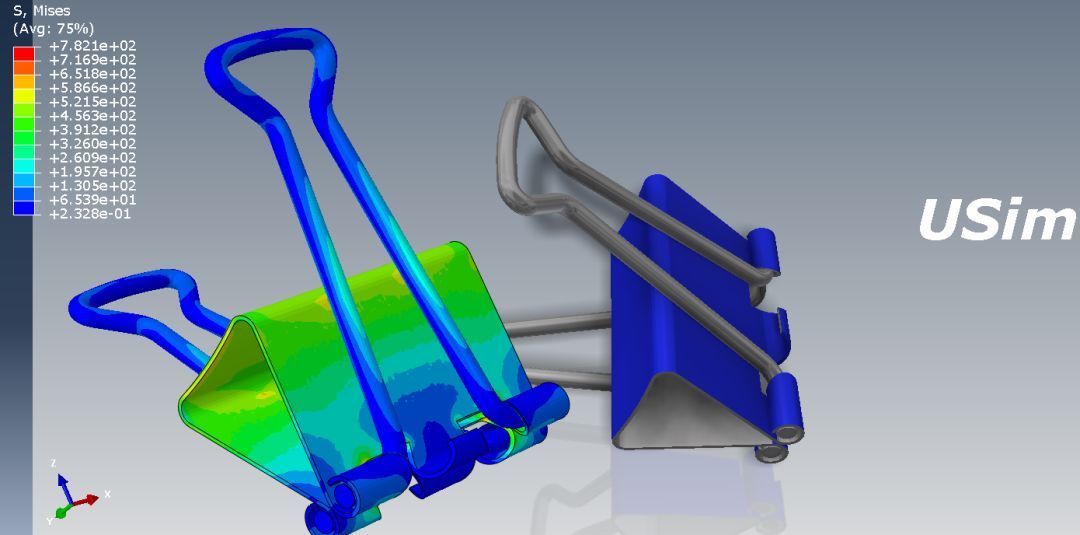

4.渲染

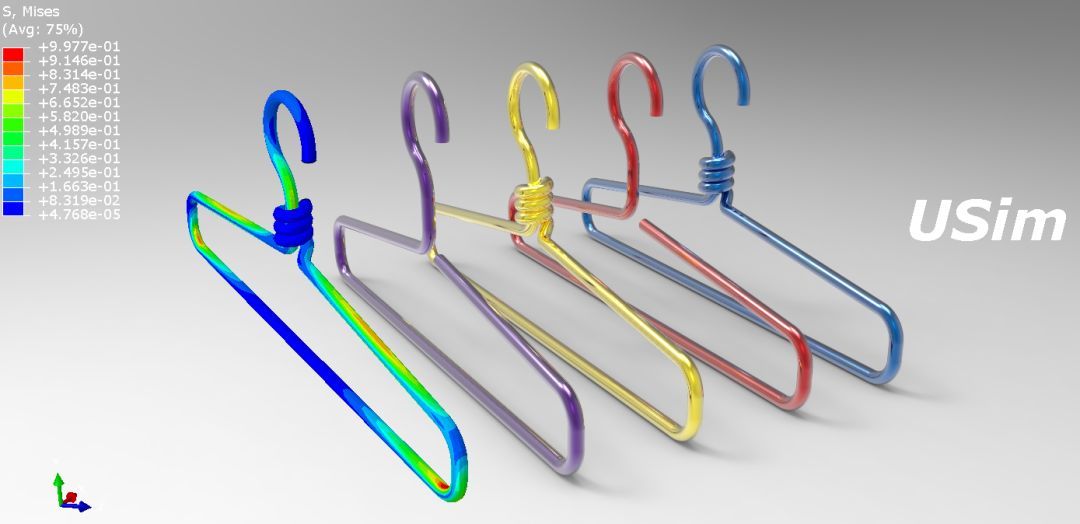

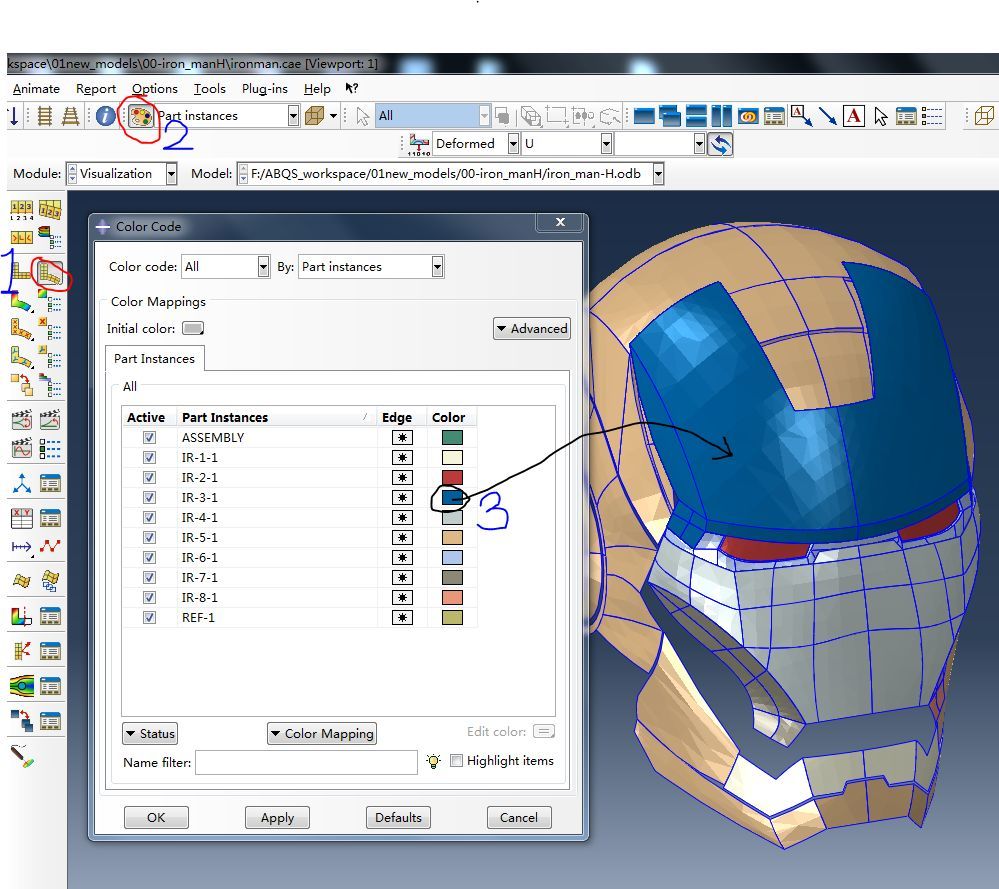

渲染可以提高结果的展示性，按实际产品色彩渲染，能更好地对产品进行预示，在进行大型复杂装配体结构分析时，合理使用color code，在前、后处理阶段大大提高工作效率。

5.插入背景图片

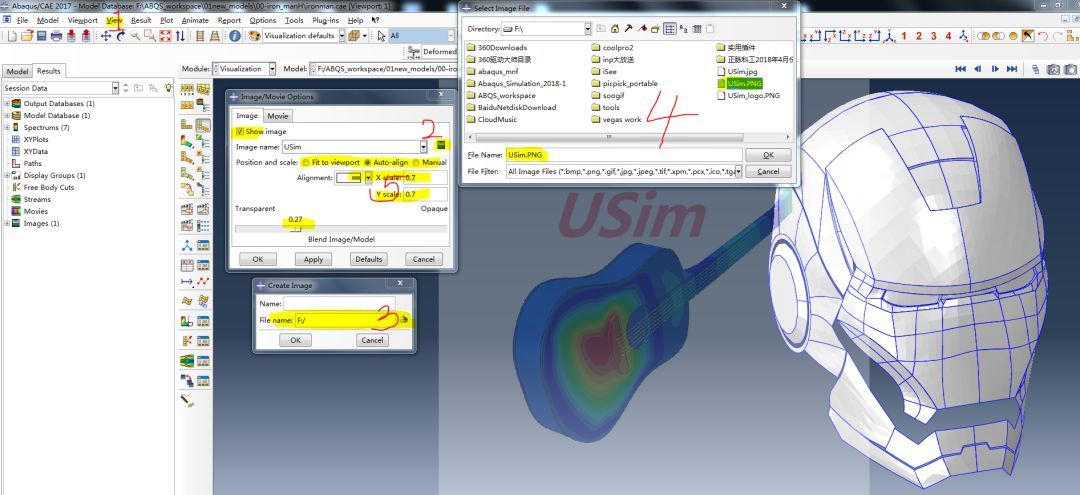

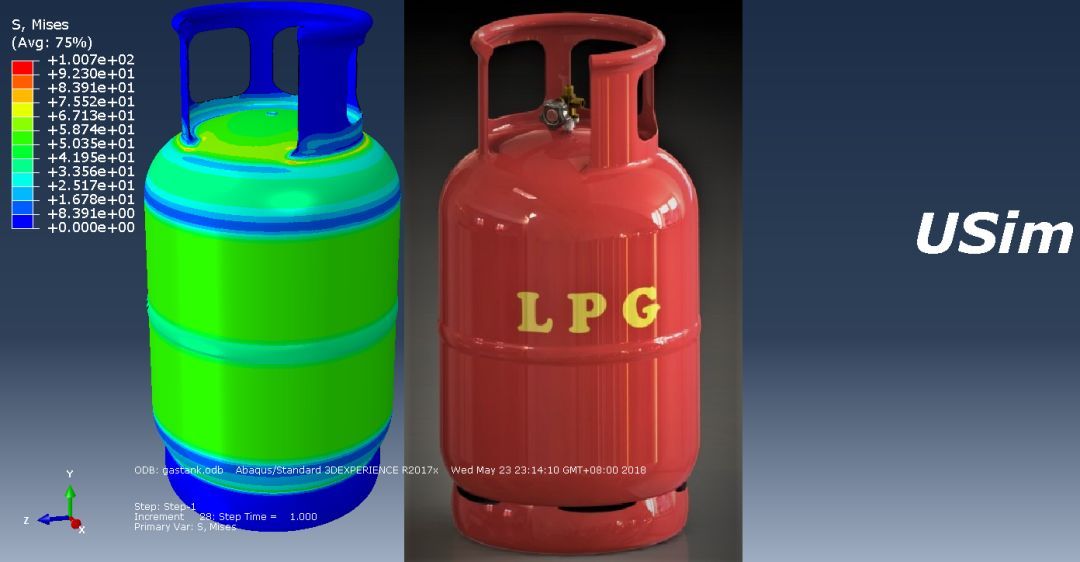

View菜单栏下拉的image功能，可以插入图片和视频，并调整大小、透明度、位置、播放时间等。比如你想进行一个结构仿真，但只有它的照片，没有三维几何模型，这时可以插入图片，在sketch里面进行平面描绘画图，得到草图后，再附加其他空间特征，快速得到三维模型进行结构仿真分析；后处理也能插入视频与animation同步播放，进行仿真与试验过程对比。

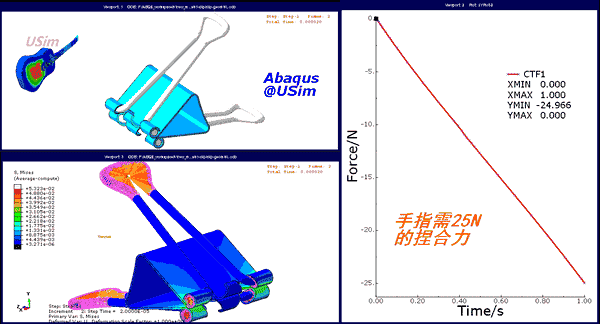

6.动画输出

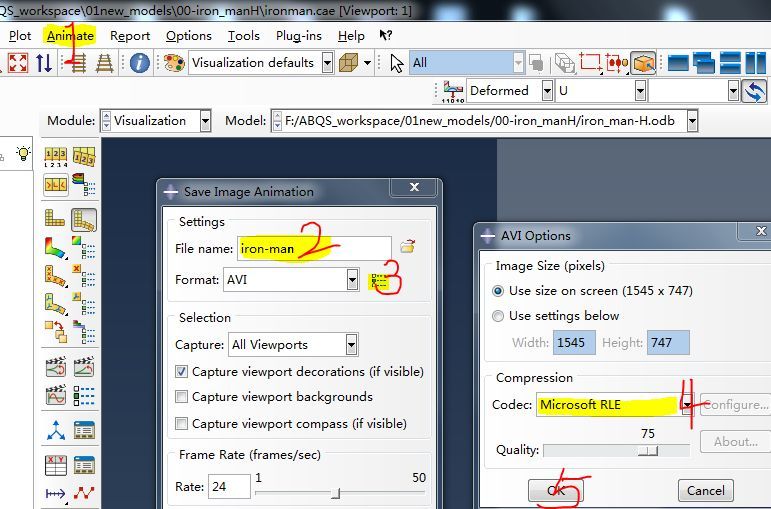

动画输出比较简单，animation下拉菜单下操作即可，可以根据需要选择视频尺寸、格式、时间帧次等。

好了，有了前面的技巧，分析完钢铁侠头盔开合动作以后，就可以做出下面这张图片了，你学会了吗？

鄙人已入魔，神马都是云图
