【Abaqus】部件分割操作用法学习

由于需要仿真的模型有时候过于复杂，可以将其进行 分割 ，分割后也方便赋予不同的材料属性或者划分网格。

   首先在部件或者材料属性中都可以找到划分部件的功能件。

Using the cutting plane method to partition cells

   使用这个功能的时候：如果你的部件不是一个整体，下方的提示栏里会首先让你选择要划分的部分。

• 多选快捷键

然后是选择划分的办法：有三种方法

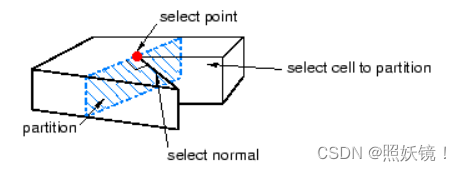

Point & normal

使用的是一个点和与它正交的一个方向去确定划分平面。

   说明手册上的例子：


   注意，面是没有 边界 的，实际运用时，这个操作会把该部件所有在这个平面上的部分都划分开。

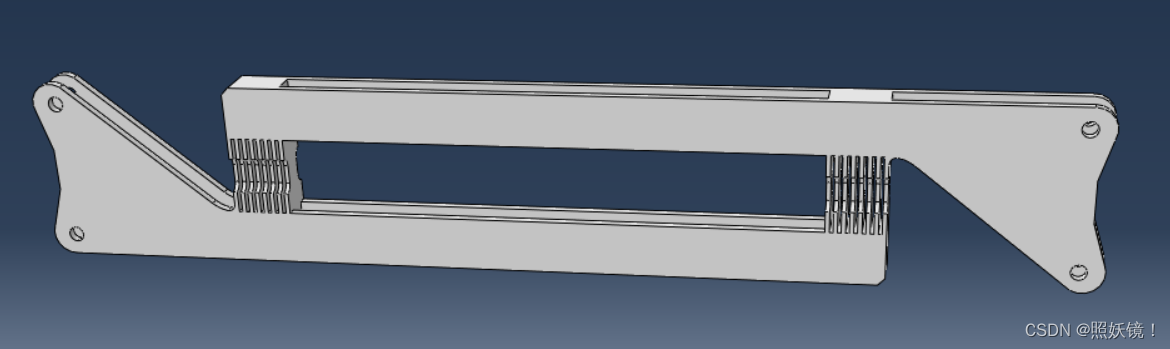

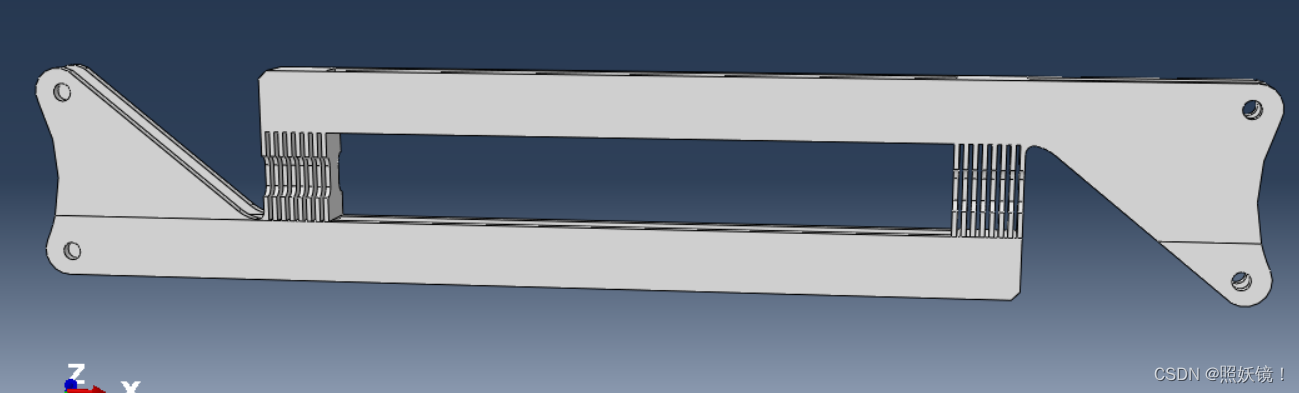

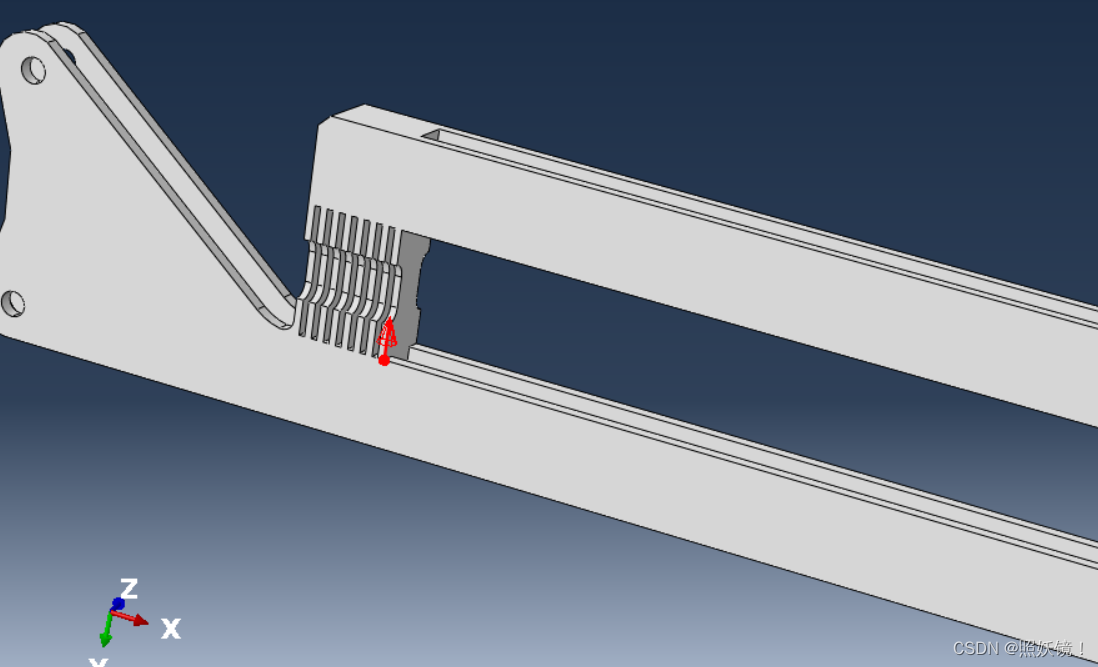

   实际例子如下：

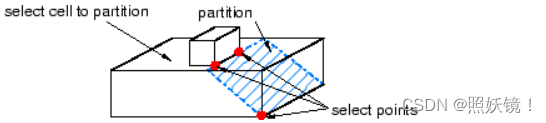

3 Points

   说明手册上的图更直观。只要选择的三个点不重合、不共线就行。同样还是选择一个面。

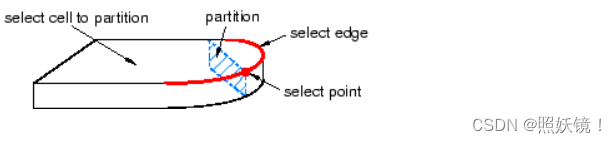

Normal to edge

   这种方法对于想要划分一个垂直于曲线边缘的时候是有效的。这里选择的是曲线上的点。

Using the datum plane method to partition cells

上面那个键是划分的默认选项，如果想选择像这样的功能键，可以长按默认键，图标右下方的黑色小三角会展开，此时选择：

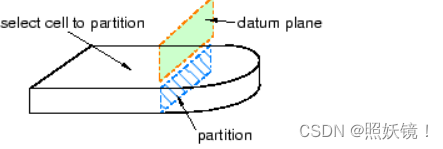

   这中分割方式是按照基准面分，在基准面易选择的情况下是很方便。

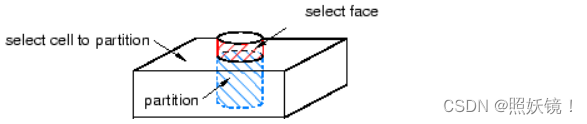

Using the extended face method to partition cells

同样，此种分割的按键是这样：

   功能是按照选择的面扩展来切割

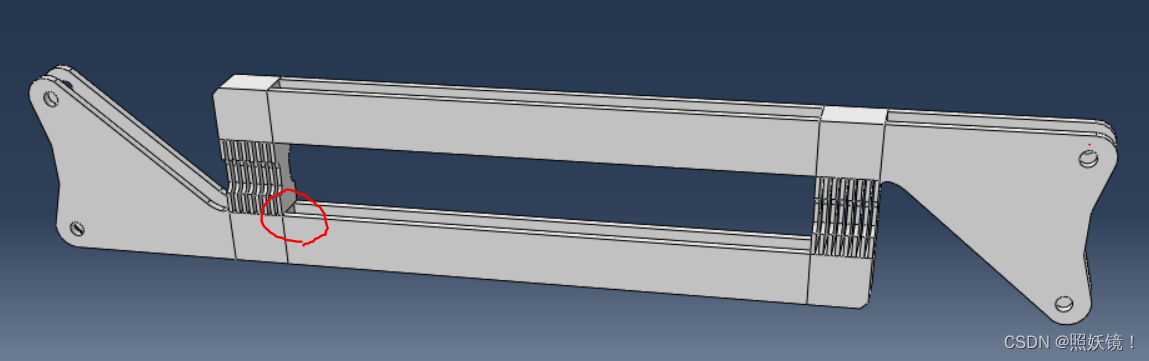

   到这里可以 解决 第一个按键下由于平面是无线扩展的问题，如果只想切割出那一部分，即理想情况如下图所示：


   如何在切红框所指的那一部分时，不会将旁边的部分顺带也切掉，就是根据这个此处功能键的解释，使得不想被影响的那个部分和被切割的部分不是同一个cell就行。（😓实在不知道叫啥了，abaqus下方提示时就是选择cell进行partition）

   我认为上述分割方法中竖线划分时这个最好用，只需要选择该平面就行，比选择点要方便，先竖着将他们分开，再去选择红框的地方运用Point & normal 方法分割。

shift+鼠标右键可以多选cell去进行分割。

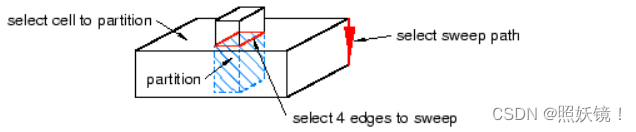

Using the extrude/sweep method to partition cells

扫描分割

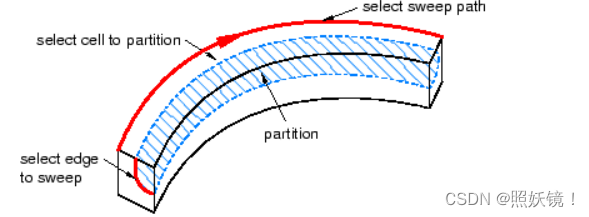

   选择的边和扫描路径可以不在同一个cell上，两种方式看图。

剩下的暂时还没用上，用上再写。
