ABAQUS弹塑性分析学习笔记

1. 弹塑性分析的主要问题

1.1 elastic-plastic deform behavior

abaqus 默认的塑性表现行为是金属材料经典塑性理论，采用mises屈服面定义各向同性屈服。

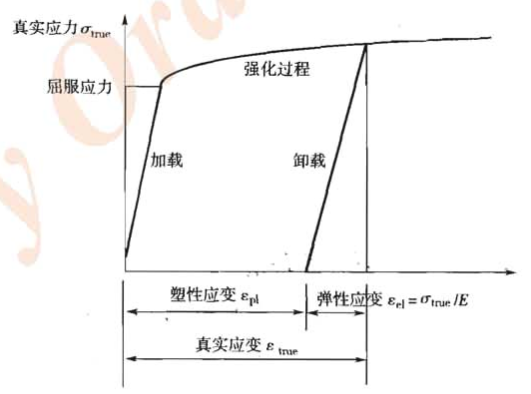

一般金属材料都是各向同性材料，弹塑性行为：

1. 小应变时，材料表现为线弹性；
2. 应力大于屈服应力后，stiffness 下降，此时$ϵ={ϵ}_{plastic}+{ϵ}_{elastic}$。
3. 卸载后，elastic strain 恢复而plastic strain 不会恢复，而yield stress 会提高**(work hardening现象)**

在单向拉伸/压缩的 实验 中，得到的数据一般是${ϵ}_{nom}和{\sigma }_{nom}$

${ϵ}_{nom}=\frac{\Delta l}{l_0}{\sigma }_{nom}=\frac{F}{A_0}$

两者不能准确描述变形过程中截面面积A的变化，所以需要 转换 为真实应力/应变：

$conversionformula:$

${ϵ}_{ture}={\int }_{l_0}^l\frac{dl}{l}=ln(l/l_0)=ln(\frac{l_0+\Delta l}{l_0})=ln(1+{ϵ}_{nom})$

${\sigma }_{ture}=\frac{F}{A}=\frac{F}{A_0\frac{l_0}{l}}={\sigma }_{nom}(1+{ϵ}_{nom})$
x={小于0, compress大于0, tensile x =

1.2 ABAQUS OUPUT VARS

1. 真实应力${\sigma }_{ture}$：mises应力 S.Mises
2. 真实应变${ϵ}_{ture}$：
   1. 几何非线性问题：odb文件中的对数应变LE即为真实应变
   2. 几何线性问题：总应变E即为${ϵ}_{ture}$
3. 塑性应变${ϵ}_{plastic}$：PEEQ /PEMAG/PE
4. 弹性应变${ϵ}_{elstic}$：EE
5. 名义应变：NE

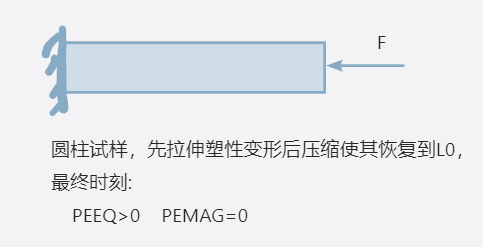

PEEQ和PEMAG的区别
PEEQ和PEMAG在比例加载条件洗，大多数材料而言是相等的。PEEQ是整个变形过程中塑性应变的累积PEMAG是变形过程中某一时刻的塑性应变，和加载历史无关。
PEEQ>0则表明材料屈服，工程中PEEQ一般不能大于failure strain

ABAQUS/STANDARD不可以求解因塑性应变过大造成的失效过程。

2. ABAQUS设置弹塑性分析

1. 定义塑性材料行为

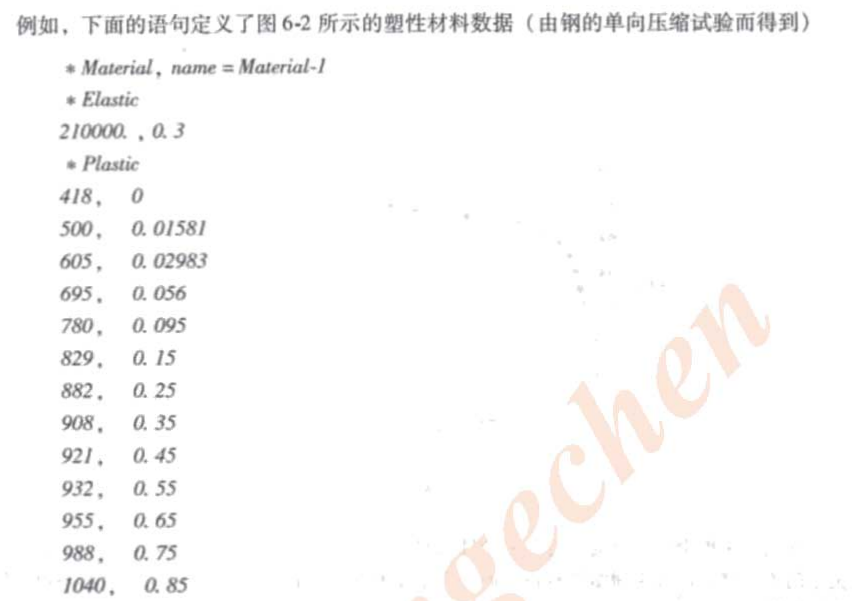

   1. 将单向实验测得的${ϵ}_{nom}$和${\sigma }_{nom}$换算成${\sigma }_{ture}和{ϵ}_{plastic}$
   2. 在property中输入数据
2. 注意：
   1. data line必须是递增的
   2. 第一行要是：真实屈服应力，0 否则报错。
   3. 分析过程中，真实应力如果超过了设定的最大值，那么就进入了理想塑性状态，可能不收敛

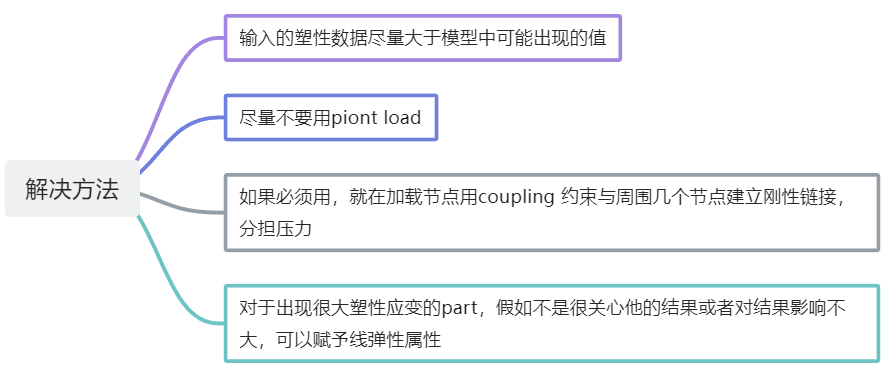

3. abaqus 弹塑性分析中的收敛问题

1. load(特别是piont load) 造成局部大应变就可能不收敛。
   现象：
   1. Msg文件中出现警告信息

   2. 迭代过程中，时间增量步不断减小后abort.
   3. 后处理中，deform factor=1，也可以看到应变过大而单元扭曲的单元。

2. 输入的塑性数据如果有负斜率，可能会有负特征值的警告

3. 单元选择建议用：C3D8R/C3D8I/C3D10M。使用C3D20和C3D20R容易造成体积自锁。

参考 资料 ：

• 《abaqus有限元实例详解》 石亦平等著
