Abaqus子程序单步调试技巧

0.前言

对于一些复杂的子程序报错问题，尤其是代码量较大时，往往我们需要使用一些程序调试技巧，对于abaqus子程序的单步调试往往有以下优点：

1.追踪代码执行流程：通过单步调试，可以逐行查看代码的执行顺序，了解代码是如何运行的。这对于理解代码的逻辑以及发现可能的错误非常有帮助。

2.观察变量数值：单步调试允许我们在每个执行步骤中观察变量的数值。这可以帮助检查变量是否按照预期进行计算，是否存在错误或异常情况。

3.检查条件和循环：通过单步调试，仔细检查代码中的条件判断和循环语句是否按照预期执行。这有助于发现逻辑错误、边界条件处理不当等问题。

4.定位错误和异常：如果代码中出现了错误或者异常情况，精确定位问题所在的代码行。这样有助于加 快排 查和修复错误的速度。

对于复杂的子程序报错问题，尤其是代码量较大时，单步调试是有效的调试技巧。Abaqus子程序（如UMAT/VUMAT）的单步调试具有以下核心优点：

**核心概念1：追踪代码执行流程**

通过单步调试，可逐行查看代码执行顺序，理解逻辑。例如，在Abaqus UMAT子程序中，设置断点后，调试工具（如Visual Studio）可暂停执行，开发者能观察每一步代码的运行情况，确认是否按预期流程执行。

**核心概念2：观察变量数值**

单步调试允许在每个步骤中检查变量值。例如，在调试过程中，可实时查看应力张量、应变增量等关键变量的计算结果，判断其是否符合材料模型理论预期，及时发现计算错误。

**核心概念3：检查条件和循环**

有助于验证条件判断与循环语句的正确性。例如，在包含复杂循环的子程序中，通过单步执行可确认循环边界条件是否合理，避免因循环次数错误或条件误判导致的逻辑错误。

**核心概念4：定位错误和异常**

能精确定位错误所在的代码行。当Abaqus任务提交后出现报错（如“元素缺少横向剪切刚度”），单步调试可帮助开发者快速找到触发错误的具体语句（如未正确计算剪切模量的代码行），加快排查修复速度。

**背景**：Abaqus子程序开发中，复杂材料模型（如复合材料失效准则）的实现常涉及大量Fortran代码。直接运行调试易因逻辑隐晦导致错误定位困难。单步调试结合环境配置（如修改win86_64.env启用调试模式）、断点设置及变量监视，成为解决此类问题的关键手段。

**总结**：Abaqus子程序单步调试通过追踪流程、观察变量、检查逻辑和定位错误，有效提升了复杂代码调试效率，是解决报错问题的重要方法。

1.修改环境文件

（1）首先在abaqus安装目录找到win86_64.e nv文件 （这里提供我的目录作为参考F:\Abaqus2022\product\win_b64\SMA\site）

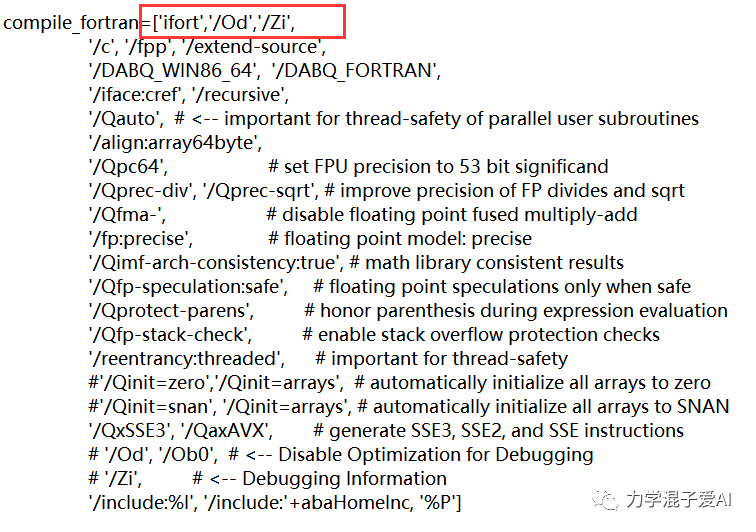

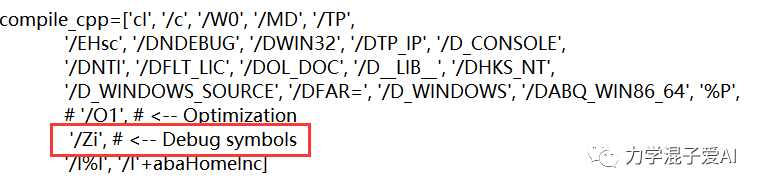

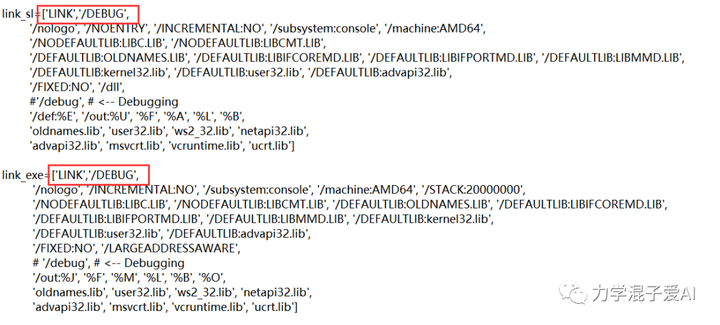

（2）在文件中下图所示的位置处，按照我标出的地方修改（实际上就是把默认注释掉的debug相关代码恢复，即取消注释）

2.运行模型与vs中附加进程

（1）下图所示为待调试的umat子程序和对应的inp文件
