abaqus中VUMAT子程序调试方法

Abaqus子程序调试主要有两种常见方法。核心概念包括：环境文件修改法、写入文件法、单步调试、断点语句、进程附加。

环境文件修改法是通过修改Abaqus安装目录下的环境文件（如win86_64.env或abaqus_v6.env），启用调试模式。在子程序中加入断点语句（如read(*,*)语句）后，通过命令行提交作业，使Abaqus暂停执行。随后在Visual Studio中附加进程进行单步调试。这种方法的优点是可以追踪代码执行流程、观察变量数值、检查条件和循环、定位错误和异常，从而提高排查和修复错误的速度。但其缺点是操作繁琐，需修改环境文件，且通常只能调试一个增量步内的内容，不同版本的Abaqus、VS和Fortran组合可能出现报错或不显示问题，因此不被推荐。

写入文件法是在子程序中直接使用open和write语句将需要监控的变量值输出到指定文件中。例如，在子程序中加入`open(unit=10,file='output.txt',status='replace',access='append')`和`write(10,*) variable_name`语句，即可将变量值实时写入output.txt文件。这种方法避免了环境文件的修改和进程附加的复杂步骤，能直接输出整个计算过程中输出量的值，便于调试逻辑错误和观察数据变化。背景上，Abaqus子程序调试常面临模型错误、语法错误和逻辑错误，其中逻辑错误较为隐秘。写入文件法通过打印变量，帮助开发者根据输出数据逐个检查，判断错误位置。高阶调试技巧还包括利用Abaqus提供的错误处理机制（如Python的try-except）和参考官方文档及教程。总结来说，写入文件法因其简便性和有效性，成为调试Abaqus子程序的推荐方法。

本人各个软件版本：

Abaqus2016+vs2013+Fortran2013

模型  是一个1mm*1mm*1mm的立方体，顶部施加了位移载荷，底部进行了约束，整个模型只划分一个网格。子程序是vumat编写的。

写入文件法也大致分为两 类  ，直接输入log文件和指定文件。

第一种： log  文件直接输入

通过在子程序代码中直接加入语句write(*,*)+要输出的值，就可以在log文件中显示，效果图如下：

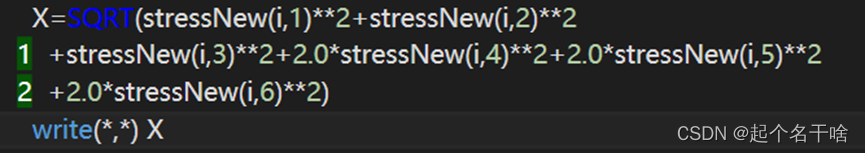

子程序语句：

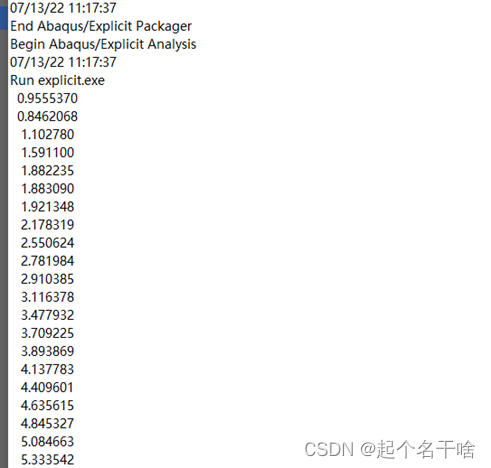

Log文件显示：

PS：1.write语句中的*号一定要同时按shift和*一起输入的，并非直接按*的。

       2.vs中单引号没有‘这样是因为vs中设置了默认 字体  为微软雅黑而非宋体。

       3.楼主只是划分了一个网格，实际情况可能会划分多个网格，输出某个网格的数据的办法后续会更新

       4.关于输出到某个特定的文件夹楼主进行过试验，但似乎好像是因为vumat的原因，总是报错（识别不了f语言中open语句的 关键字  ），此后会继续试验，如果成功会继续发布。
