ORCAD原理图封装库50问解析：第26-30问详解

2.26 orcad封装库的管脚Shape每个类型是什么意思？

答:orcad创建封装库时，放置管脚的Shape的含义是管脚的长度以及一些特殊含义，其表示的含义解释如下：

Ø Clock：时钟信号，管脚的长度是标准长度；

Ø Dot：低电平有效信号，管脚的长度是标准长度；

Ø Dot-Clock：低电平有效的时钟信号，管脚的长度是标准长度；

Ø Line：普通信号，管脚的长度是标准长度；

Ø Short：普通信号，管脚的长度比标准的长度要短一些；

Ø Short Clock：时钟信号，管脚的长度比标准的长度要短一些；

Ø Short Dot：低电平有效信号，管脚的长度比标准的长度要短一些；

Ø Short Dot-Clock：低电平有效的时钟信号，管脚的长度比标准的长度要短一些；

Ø Zero Length：普通信号，管脚的长度为0。

2.27 orcad封装库的管脚Type每个类型是什么意思？

答：orcad创建封装库时，放置管脚的Type的含义是管脚的类型，表示管脚的类型，每一种类型的含义解释如下：

Ø 3 State：三态类型，0与1与高阻态，一般用于逻辑门器件；

Ø Bidrectional：双向传输类型，一般用于DC-DC电路器件；

Ø Input：输入信号，一般用于IC类器件的输入管脚；

Ø Open Collector：表示开集电集，一般用于三极管或者是MOS管；

Ø Open Emitter：表示开发射集，一般用于三极管或者是MOS管；

Ø Output：输出信号，一般用于IC类器件的输出管脚；

Ø Passive：无源类型，一般的信号管脚都选择该类型；

Ø Power：电源类型，一般用于电源管脚。

2.28 在orcad中怎么对元器件的管脚进行统一更改属性？

答：针对于管脚数目比较多的IC类元器件，可以先把全部的管脚数目放置出来，然后进行属性的统一修改，操作的步骤如下：

第一步，首先在绘制库的界面中按照规格书放置IC相对应的管脚数目管脚名称Name以及管脚编号Numbers先按数字1、2、3...,一致往下排，如图2-64所示；

图2-64编辑管脚属性示意图

第二步，用鼠标左键框选所有的管脚，点击右键，Edit Properties…，编辑属性，如图2-64所示；

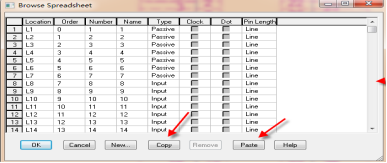

第三步，在弹出的界面中进行对应参数的设置即可，如图2-65所示，可以运用对话框下面的Copy与Paste来进行操作，方便快捷。

图2-65 属性统一编辑示意图

2.29 在属性编辑时候，怎么将数据拷贝粘贴到excel表格中进行处理呢？

答：在前面的问答中我们讲述过了怎么对元器件的属性进行统一的编辑，在统一进行编辑的时候，我们还可以借用excel来协同处理，提高编辑效率，操作步骤如下：

第一步，调出属性编辑框以后，点击左上角的空白的地方，选中整个属性；

第二步，按键盘Ctrl+Insert进行复制，将参数数据拷贝到excel表格中进行调整；

第三步，调整好参数以后，按键盘Shift+Insert进行粘贴，讲参数数据粘贴到属性框中；

第四步，点击OK,元器件的属性参数就全部设置好了。

2.30 orcad在做封装库的时候怎么快速放置很多管脚呢？

答：操作方法如下所示：

第一步，按照前面所述的方法，新建一个库文件，绘制好外形框；

第二步，点击右侧边栏Place Pin Array，按一定排列顺序来放置管脚，如图2-66所示，

图2-66放置序列管脚示意图

第三步，弹出的Place Pin Array属性框编辑需要放置管脚的个数数目以及属性即可，参数设置含义如下所示：

l Starting Name：起始管脚的名称，这个先设置数字，后面编属性统一更改；

l Starting Number：起始管脚的编号，表示从哪个管脚开始编号；

l Number Of Pins：需要放置管脚的数目；

l Increment：数目递增量，从开始编号开始，后续的管脚递增量；

l Pin Spacing：放置焊盘之间的间距；

l Shape：管脚长度，这里选择Line属性即可，特殊的后面调整；

l Type：管脚类型，这里选择无源的Passive，特殊的后面调整。

第四步，设置完成以后，点击ok选项，放到创建好的库文件的外形框上，放置好了以后，调整外形框大小，管脚位置，再统一编辑属性即可。
