CAD图形Z坐标异常问题分析与解决

有些图纸中明明是在俯视图中画的图形，但双击此图形后，在属性框中看到Z坐标不为零，为什么呢？

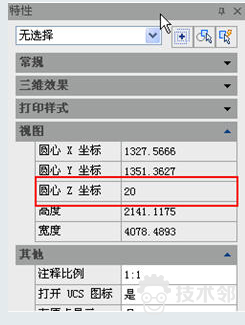

如果你在绘制这个图形的时候没有捕捉任何其他图形，你就需要检查一下当前视图的高度，检查方法很简单：不选择任何对象，打开属性框（CTRL+1），检查一下视图的中心的Z坐标，如下图所示。

这个参数是由变量ELEVATION控制的，只需在命令行输入此变量名，然后设置为0即可。但修改此变量只能控制新创建的图形，对于之前创建的、Z坐标已经不是零的对象，只能选中后，通过修改Z坐标或移动将他们移回XY平面。

这个变量名字挺长，另外有一个稍微简化一点的命令：ELEV，这个命令会要求输入高度和厚度，输入高度就等等同于设置变量ELEVATION，设置厚度等同于设置变量：THICKNESS。高度和厚度的区别看下面的图就清楚了。

在AutoCAD中，将UCS（用户坐标系）设置为世界坐标系（W），高度的值也会自动归零。从这一点我们可以知道这个标高值通常在三维绘图和建模时会使用，但有些设计人员完全不用三维图中怎么会设置上高度，他们不明白，我也一直没弄明白。

当然除了上述情况外，我看到一些更奇怪的图纸，本来画的是平面图，在俯视图中看着也很正常，但切换到左视图后一看，发现图形高低错落，根本不在同一平面上。这类图形会给后面的操作，例如捕捉交点、修剪延伸造成很多困扰。为什么会出现这种情况呢？我真的无法解释，只能猜测，也许他移动图形的时候不小心输入了Z坐标，或者他在错误的UCS状态下进行了操作，一旦他的图形中出现了Z轴不为零的图形，后面画其他图形的时候再捕捉这些图形上的点，就越来越混乱了。还有一种情况，现在有些专业软件提供了画二维图的时候同时生成三维图形，例如浩辰、天正的建筑水暖电软件，当切换到轴测视图下时会显示三维模型，如果在这种情况下捕捉绘图，很有可能会出现空间曲线。还有天正高版本转低版本（天3）也会产生类似的图形，不知道最新的天正转低版本还有没有这种问题。

遇到这种图形，尤其是如果绘制出了Z坐标不相等的空间曲线，要想把他全部恢复到XY平面上还真不容易。在AutoCAD上我还真不知道除了用属性框改坐标为0还有什么好办法，一些国产CAD倒是可以比较简单解决这个问题，例如CAD的扩展工具中提供了一个“改Z坐标”的工具就是专门为解决这种问题而开发的，估计国内这种图纸还比较多。
