CAD标注样式相同但形式不同？原因解析！

CAD软件允许属于同一标注样式的标注实体具有不同的特殊的参数，即同一样式的标注可以具有某些个别不同的参数。

出现上述情况的原因有两种：

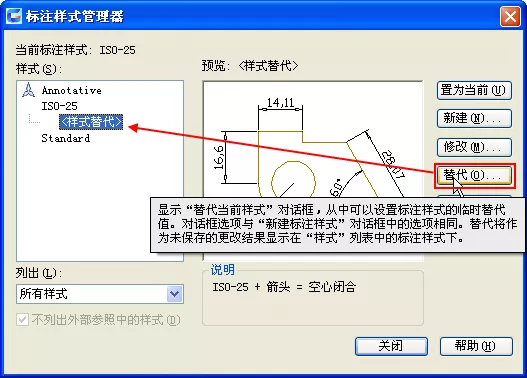

一、标注式样对话框中，选择一个标注样式（如XXX），点取“替代”按钮，这时标注样式显示---overrides，然后再进行参数修改，最后点取“确定”按钮，如下图所示。

这样就定义了一个特殊的样式，其参数与XXX大体相同，只是有个别参数有所不同。该样式定义后，程序并不对图中已有的属于XXX样式的标注实体进行更新。如果将替代样式设置为当前样式，用户再进行标注，就等于图中存在两种同名带设置不同的标注样式了。

二、对于已经存在的标注实体，在属性框（CTRL+1）中对标注进行修改，则该标注实体也属于一个特殊样式了。

利用标注样式对话框更改了一个标注样式的参数，通常图中使用改样式的标注通常会自动更新，如果使用替代样式或修改个别参数的标注会更新，其特殊参数仍会保留，其他参数会根据标注样式修改。

例如一个标注与标注样式的区别是文字高度不同，那么修改标注样式的文字高度，此标注的文字高度将不再变化，而其他参数（如箭头大小等）仍会标注样式中参数的变化而发生改变。

对于一个已经存在的标注，如何识别是否是特殊样式或有特殊参数呢？方法如下：

输入List命令，选中此标注，命令行会显示此标注的所有参数，最后一项是“改变变量”，如果为“无”，则不是特殊参数，如果有某项参数（如文字高度DIMTXT），则是特殊样式，且该项参数就是特殊参数。

如果图中有此类标注，现在想使它与标注样式设置保持一致的话，方法如下：

将此标注使用的标注样式设置为当前样式，然后在菜单中选择：标注》更新，在框选或点选需要随标注样式更新但没有更新的那些标注，就可以将这些标注重新变成与标注样式完全匹配。

 此技巧适用于AutoCAD、浩辰CAD等常用CAD软件
