CAD快速统计相同图形：对象选择过滤器妙用

cad查找相同图形数量的方法：首先找到统计的区域，打开“对象选择过滤器”；然后点击“添加选定对象”，选择要统计的图块或者对象；最后框选要统计的区域。

本文操作环境：Windows7系统，autocad2020版本，Dell G3电脑。

cad查找相同图形数量的方法：

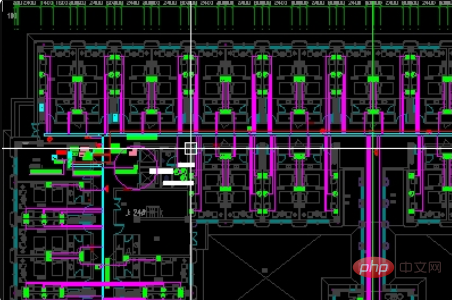

1、打开需要统计的图纸，找到统计区域。如下图，想要统计图中信息点的个数。

2、然后打开“对象选择过滤器”（快捷键：fi ）。

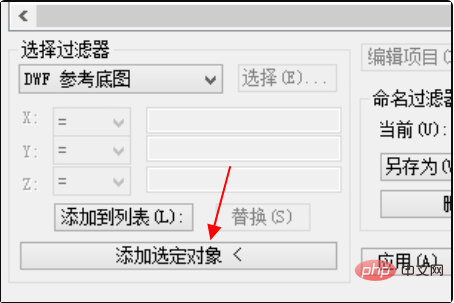

3、然后点击“添加选定对象”。

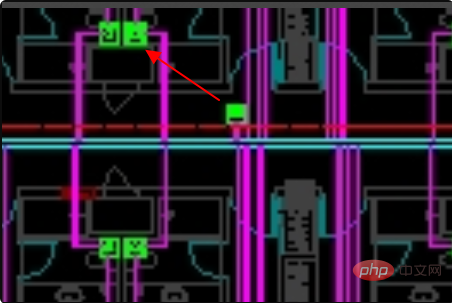

4、然后就会跳到cad图纸页面，选择想要统计的对象。

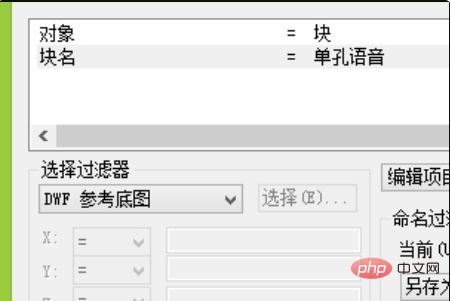

5、选择要统计的图块或者对象，弹回对象选择过滤器。可以看到列表里面有东西了。

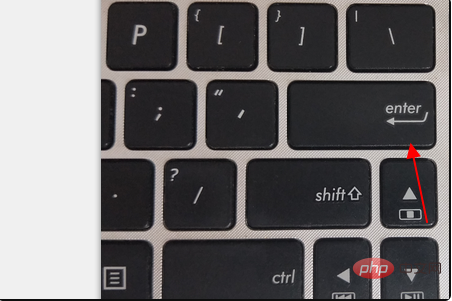

6、然后按下回车键，弹回cad绘图窗口，

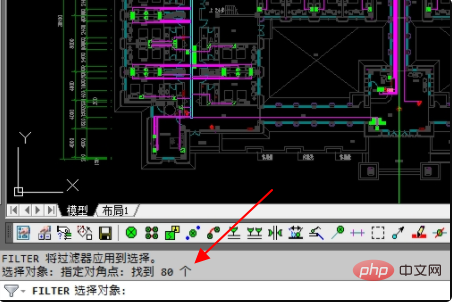

7、框选要统计的区域。框选之后在文本信息栏里就会显示找到对象的数量了。

以上就是cad如何查找相同图形数量的详细内容，更多请关注php中文网其它相关文章！
