CAD布局设置与标注样式应用教程

1、使用布局（图纸空间）出图的情况，标注样式只设一种就行了。

见下图：

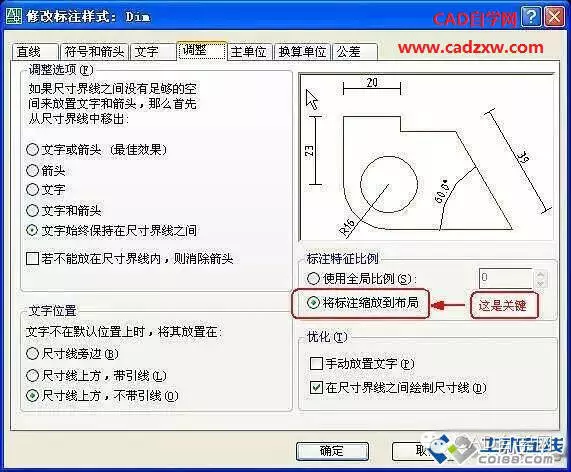

这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。

见下图：

2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式使用布局。

3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的A2、A3图纸）中的大小。比方说实际图纸中文字高3.5mm，那就设3.5。

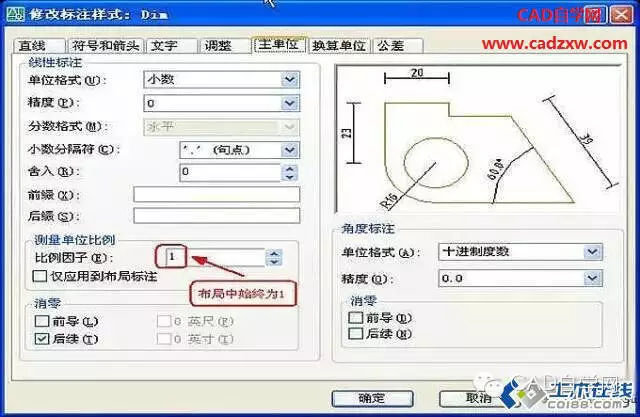

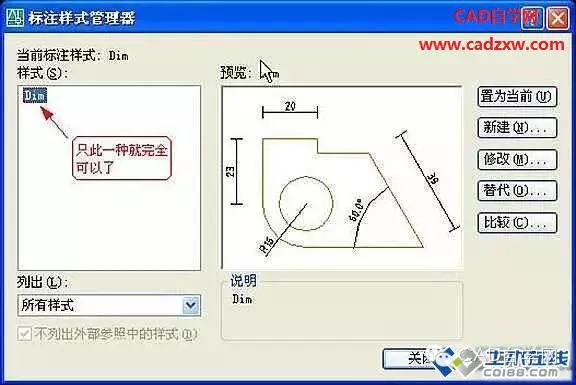

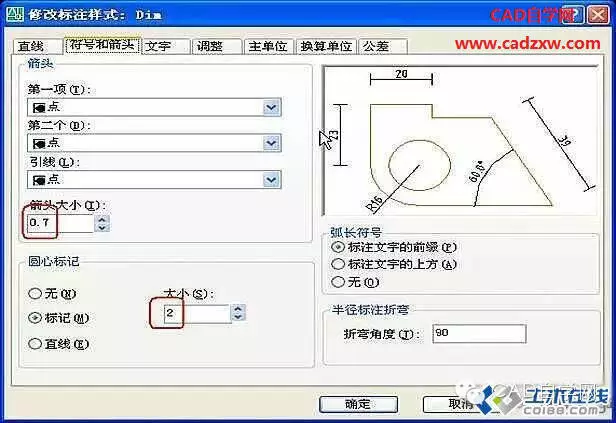

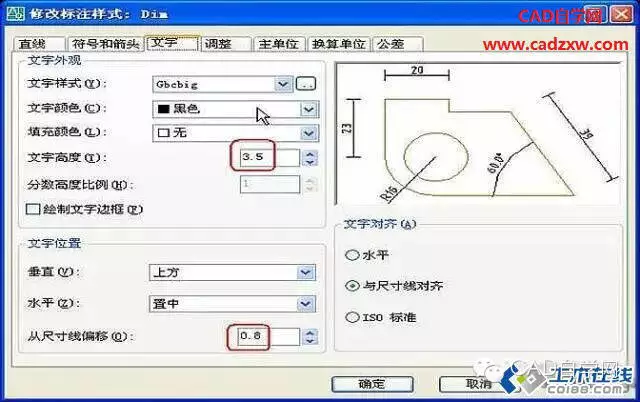

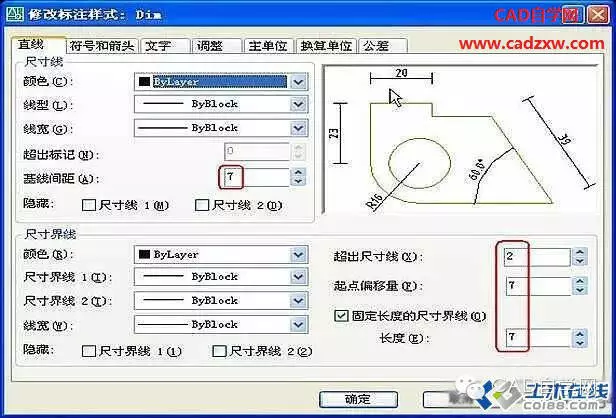

我的习惯设置，见以下连续贴图：

注：关于标注样式的设置，我建议只设一种，一是简单，只有一个标注样式，就基本上可以解决所有的标注情况，一劳永逸，二是不需要换算那讨厌人的比例，不容易出错。

   有的人喜欢把这里设置成按比例换算后的大小，例如实际图纸中3mm的字高设成300mm，坚决不是一种好习惯。对于模型空间，字高应该使用全局比例来调整，对于布局，直接设置成实际大小。

   关于标注的方式，我建议在图纸空间中标注（包括引线标注、其它注释文字等），其实这也是AutoCAD公司使用图纸空间的本意。大家可以看看AutoCAD2006帮助里关于图纸空间的解释：“图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图以及创建图形标注和注释”。当然这里并没有强制规定。

   另外，在图纸空间标注时可以有两种情况，一种是在激活的视口里标注，一种是在图纸空间中标注。在激活的视口里标注，实际上就是在模型空间里标注，其结果自然是标注本身位于模型空间，不用说在图纸空间中标注的结果是，标注本身就位于图纸空间。

   要注意的是，在激活的视口里标注，全局比例必须设成Dimscale=0，而不能设成Dimscale=1，或者你预先查询一下视口比例，再设Dimscale=视口比例也是可以的，尽管在Dimscale=1的情况下，直接在图纸空间中标注也是正确的，不过，何必呢？统一设成Dimscale=0不就啥事都没了吗？

   我的习惯是，文字、尺寸标注及各种符号等均在图纸空间。现在习惯了，觉得文字、尺寸标注、符号等就应该放在图纸空间里，如果你不喜欢这样，可以随时用“Chspace”命令把文字、尺寸标注及符号等转换到模型空间中去。
