功能介绍
CAD随机三维纤维插件，可用于在AutoCAD软件内生成指定数目、直径、长度、角度的三维分布的圆柱体纤维，纤维采用圆柱体，插件可严格控制纤维之间不发生干涉，同时插件会在CAD内生成与圆柱体纤维相适配的带有空洞的长方体基体。插件生成的dwg文件可导入到Comsol、Abaqus、ANSYS等有限元分析软件内，用于模拟纤维混凝土、钢纤维、纤维增强复合材料等。
插件界面

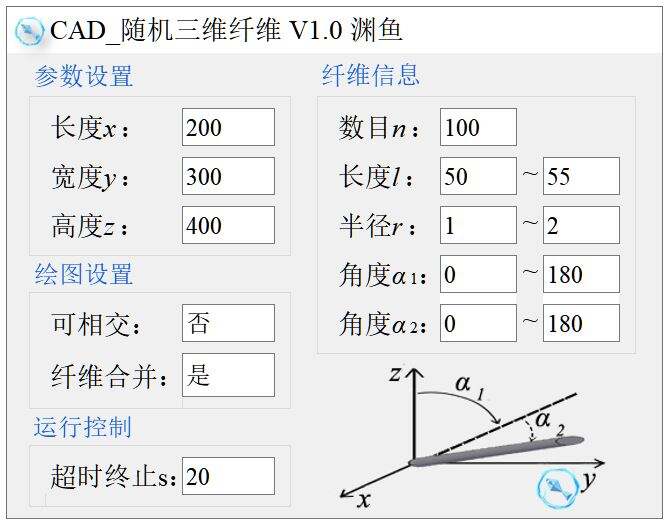

CAD_随机三维纤维插件界面如下图所示，可指定纤维生成的（x,y,z）范围，纤维与基体边界不相交。同时可控制纤维之间的相交性及纤维的整体性。
CAD样图

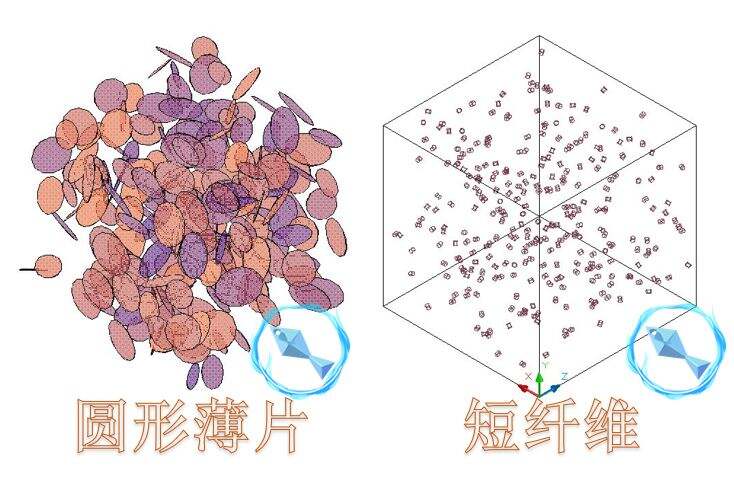

采用CAD_随机三维纤维插件生成的CAD图形分圆柱体纤维、基体两个图层绘制，方便后期的修改操作。通过纤维控制参数的设置，插件也可生成薄圆片，用于裂缝、岩石节理等方面的研究。或生成短纤维，用于特殊骨料的建模。
说明提醒
插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。
对插件如有其它需求及改进建议欢迎提出。
更新日志
-----------------------------------------------------
2022/06/21 V1.0 版发布
1、插件发布，实现CAD三维圆柱体纤维分布绘制功能。
-----------------------------------------------------
2022/09/08 V1.1 版发布
1、适配AutoCAD2020及以上版本。
-----------------------------------------------------
dwg样图
可下载插件生成的dwg样图做有限元软件导入测试。
