插件介绍

CAD多面体骨料及端钩纤维3D建模插件可用于在AutoCAD软件内随机建立三维多面体以及带有端部弯钩的纤维模型。插件生成的模型之间均不会相交，可控制试件、多面体、纤维的尺寸、形状、数量等参数；可实现钢纤维混凝土等复合材料三维几何模型参数化构建，实体模型可导入LS-Dyna、ANSYS、HFSS、Workbench、COMSOL、ABAQUS等有限元软件直接进行仿真模拟，也可导入Hypermesh、ANSA等CAE前处理工具进行划分网格，或进行弯钩纤维、多面体骨料的三维模型绘图渲染，用于科研绘图。

模型说明

插件建立的模型包含外侧砂浆长方体基体，端弯钩纤维，多面体骨料三部分，三部分分图层绘图，方便批量操作。

模型可导入有限元软件内，实现三维纤维混凝土、钢纤维、弯曲纤维、端钩纤维、多面体骨料等模型的构建。

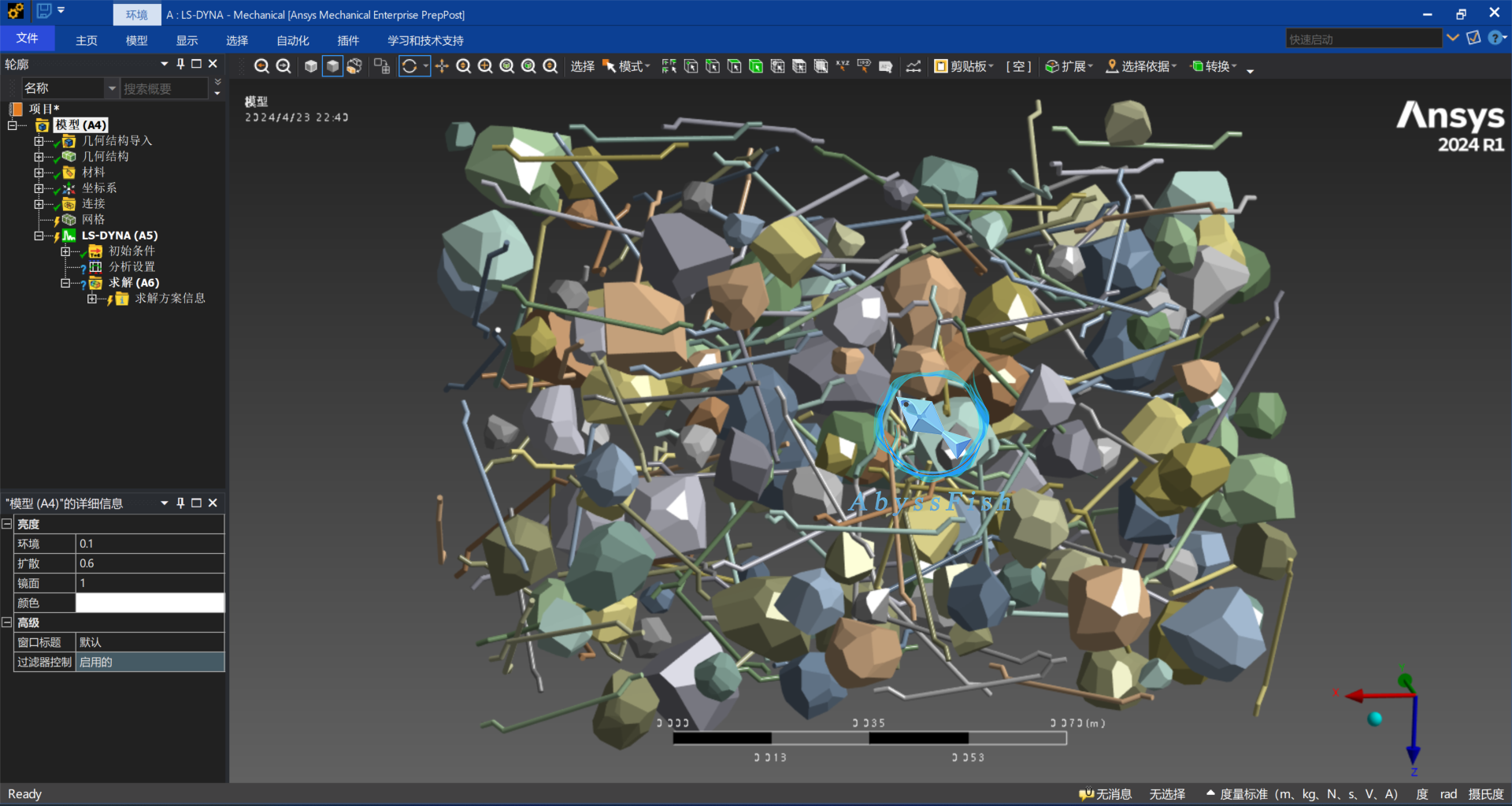

ANSYS Workbench LS-DYNA端钩纤维及多面体骨料模型。

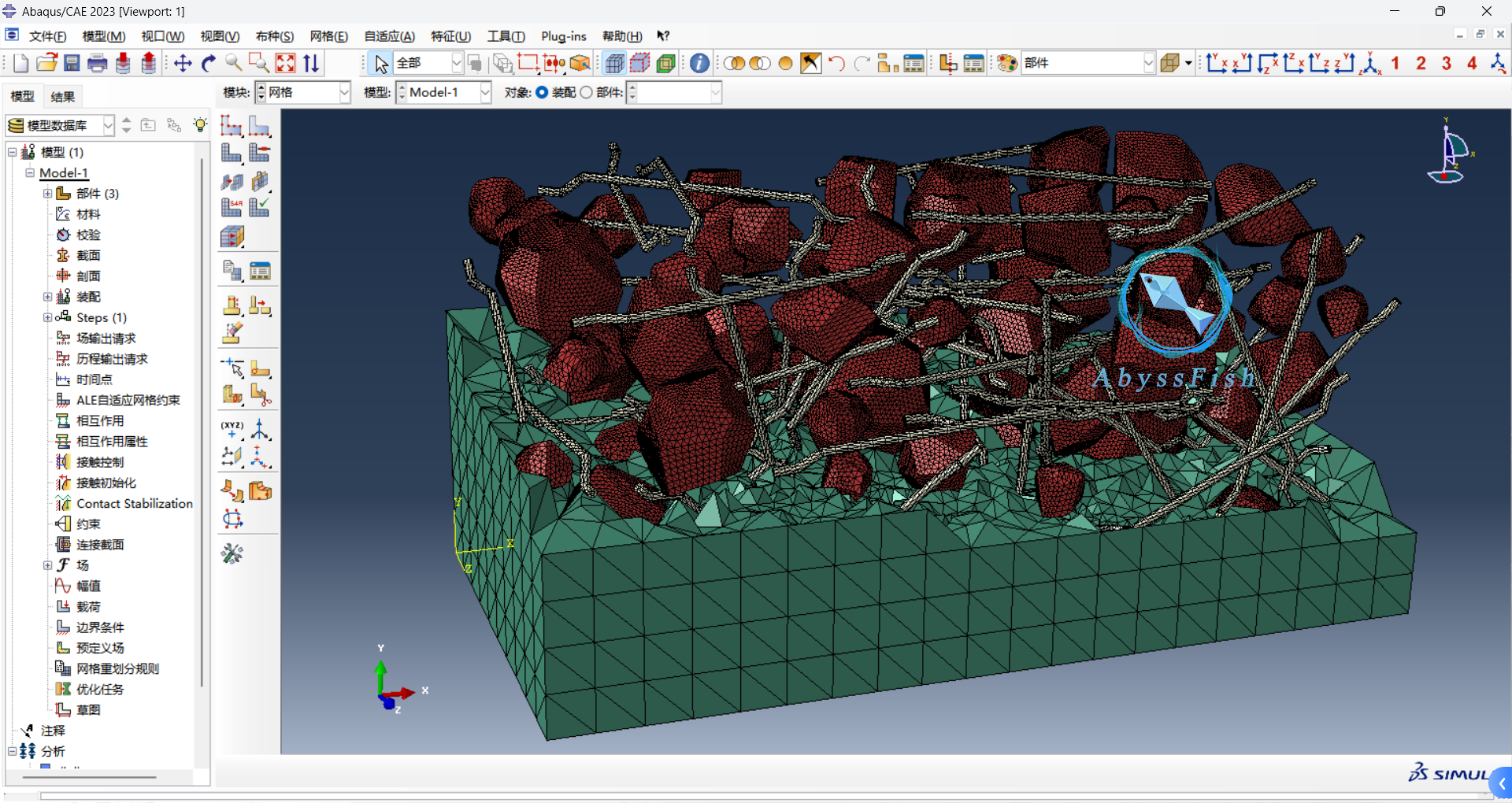

ABAQUS弯曲纤维混凝土细观。

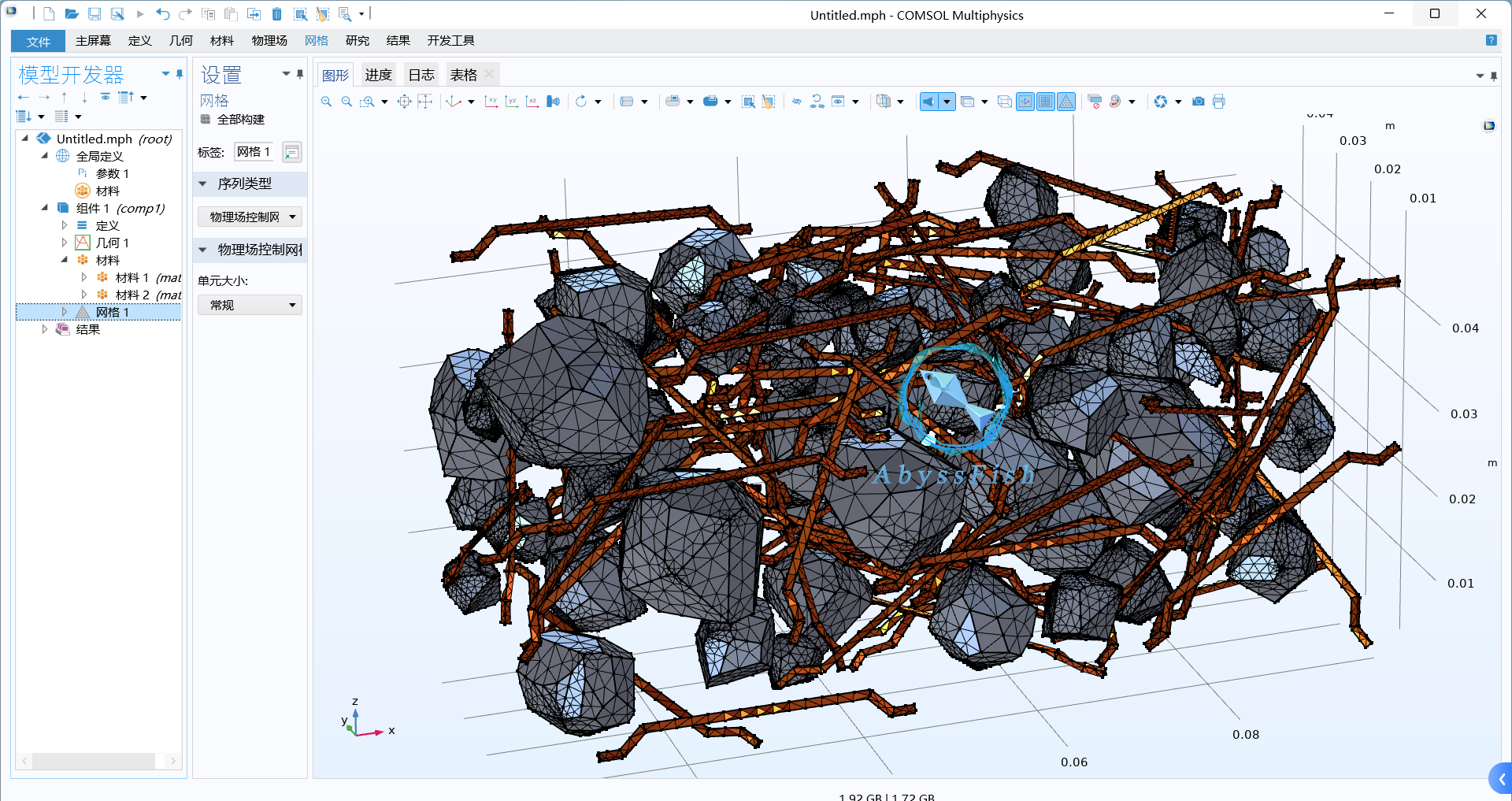

COMSOL端部弯钩纤维、钢纤维、三维骨料混凝土。

参数说明

试件参数：长度、宽度、高度。

骨料参数：最小粒径、最大粒径、骨料面数、骨料个数。

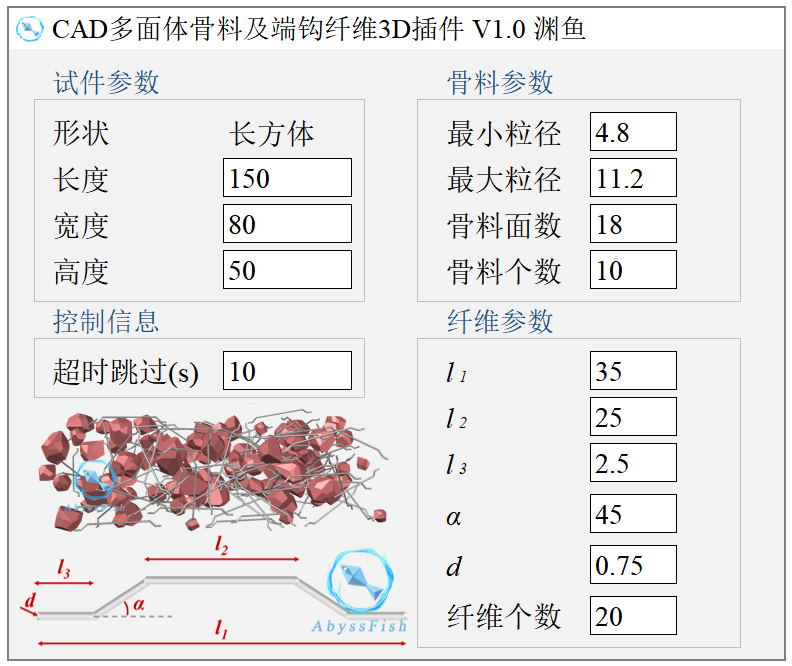

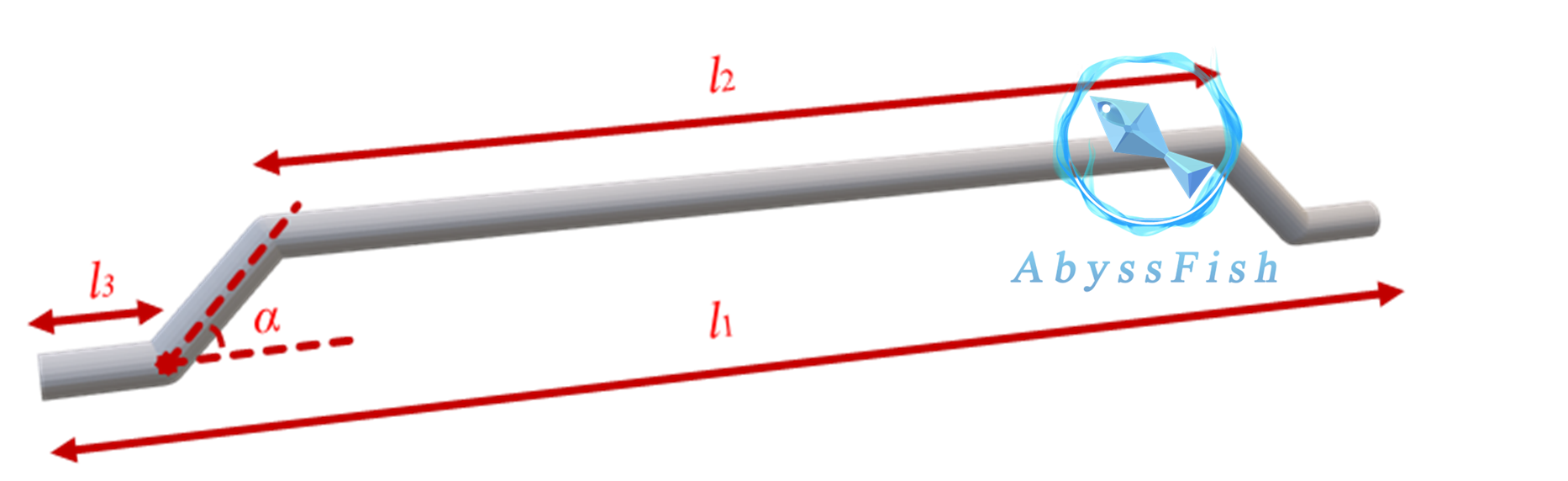

纤维参数：纤维控制参数如图所示，d为纤维的直径。

适用版本

插件可运行在Windows7、8、10、11系统上，支持AutoCAD2007~2024及以上版本。

CAD模型样图可下载查看：

说明提醒

插件需要注册，注册完成可永久可用，售价为单机许可的价格，购买后请联系QQ：1135122921或微信：AbyssFish_LJR获取许可证。
