creo复制外部几何特征方法

1：如果软件没有限制复制几何的命令首选复制几何命令

2：如果软件复制几何命令被限制，采用下面操作进行复制外部几何特征

先将需要建模零件的坐标打开，测量需要导入特征的位置到坐标系的X,Y,Z轴距离

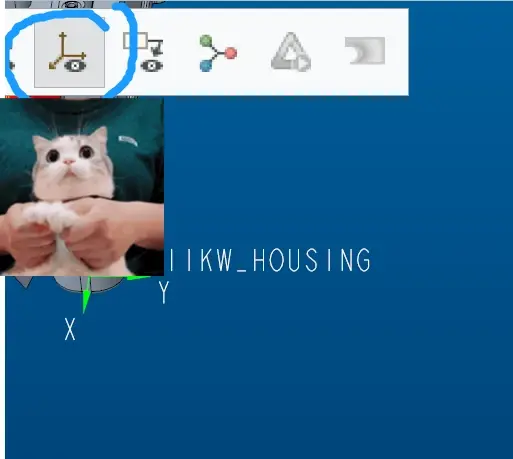

图1

比如想要在猫鼻子处建模（导入外部几何特征）则需要测量猫鼻子到坐标原点①X、Y、Z轴的距离

假如要导入的模型是图2中的零件，则在图2中新建坐标系②，新建坐标系X、Y、Z轴的方向需要与图1坐标系①的方向一致，（选定一个点与猫鼻子重合定为点A），新建坐标系与A点的距离为图1测量的猫鼻子到X、Y、Z轴的距离；

简单来说（保证建模零件猫鼻子到坐标系①的距离与导入零件点A到坐标系②的距离一致）-----A点和猫鼻子重合

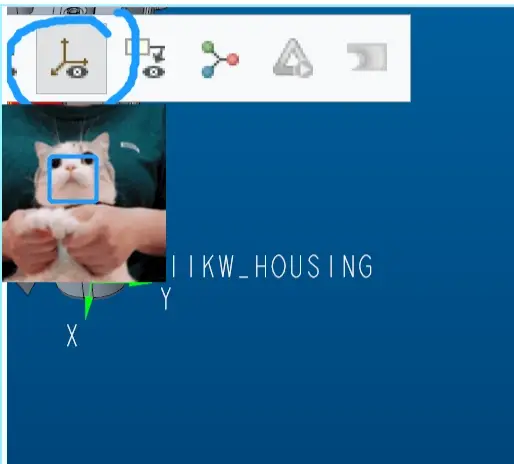

图2

（建立新坐标系最好先建立一个平面，设置坐标系在平面上）主要设置新建坐标的方向和原点

图3

设置好后，接着将需要导入的零件转为stp文件，一定要选择自定义导出

图4

之后弹出图5对话框，坐标系选择新建的坐标系②

图5

接着切到需要建模的零件，选择获取数据-----导入----选择刚才的stp文件

图6

刚才需要导入的模型的A点与猫鼻子重合
