Proe/Creo倒圆角时特征自相交曲面解决方案

　　第一种，参考面辅助。

　　1.画一个参考面

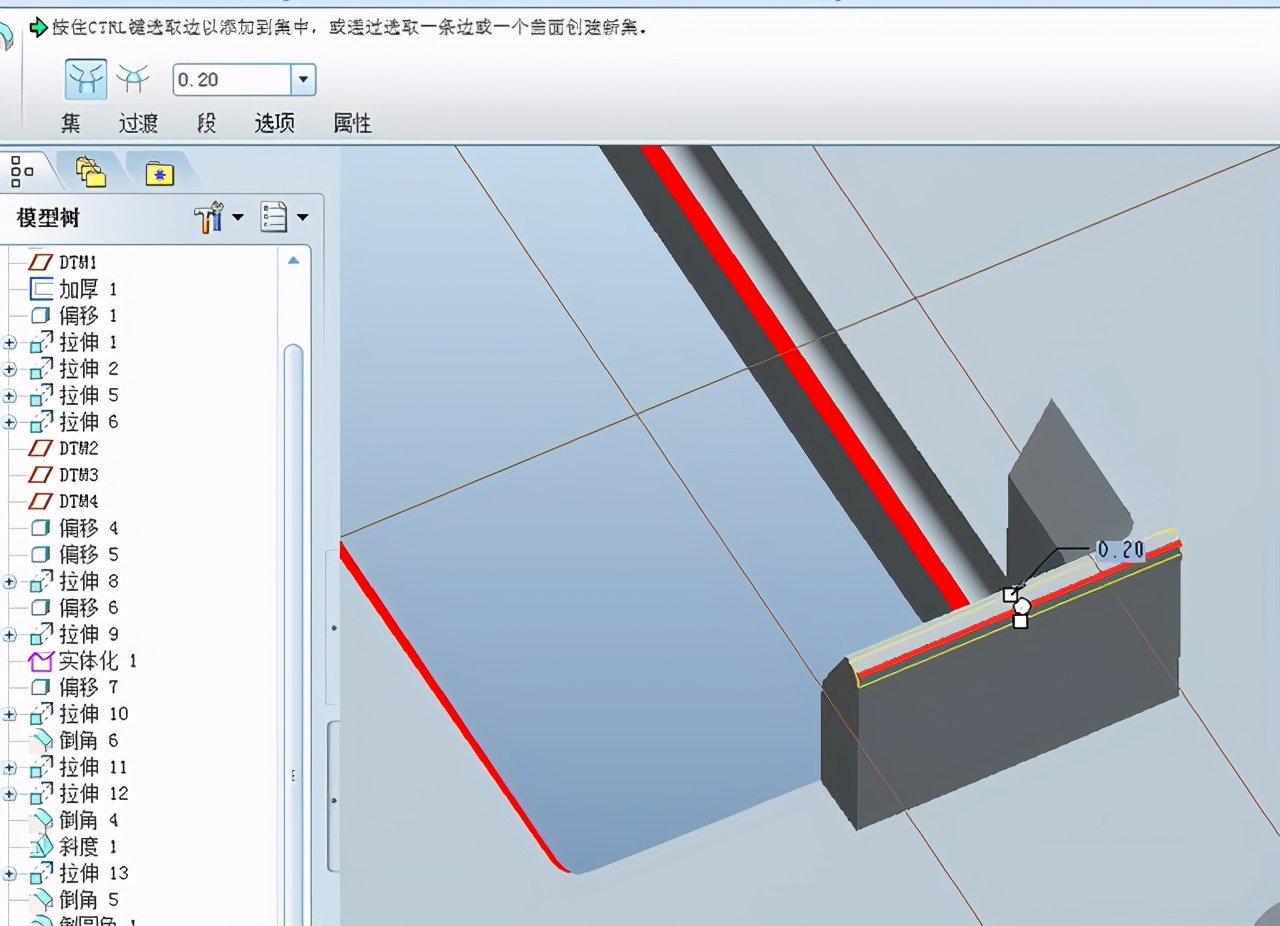

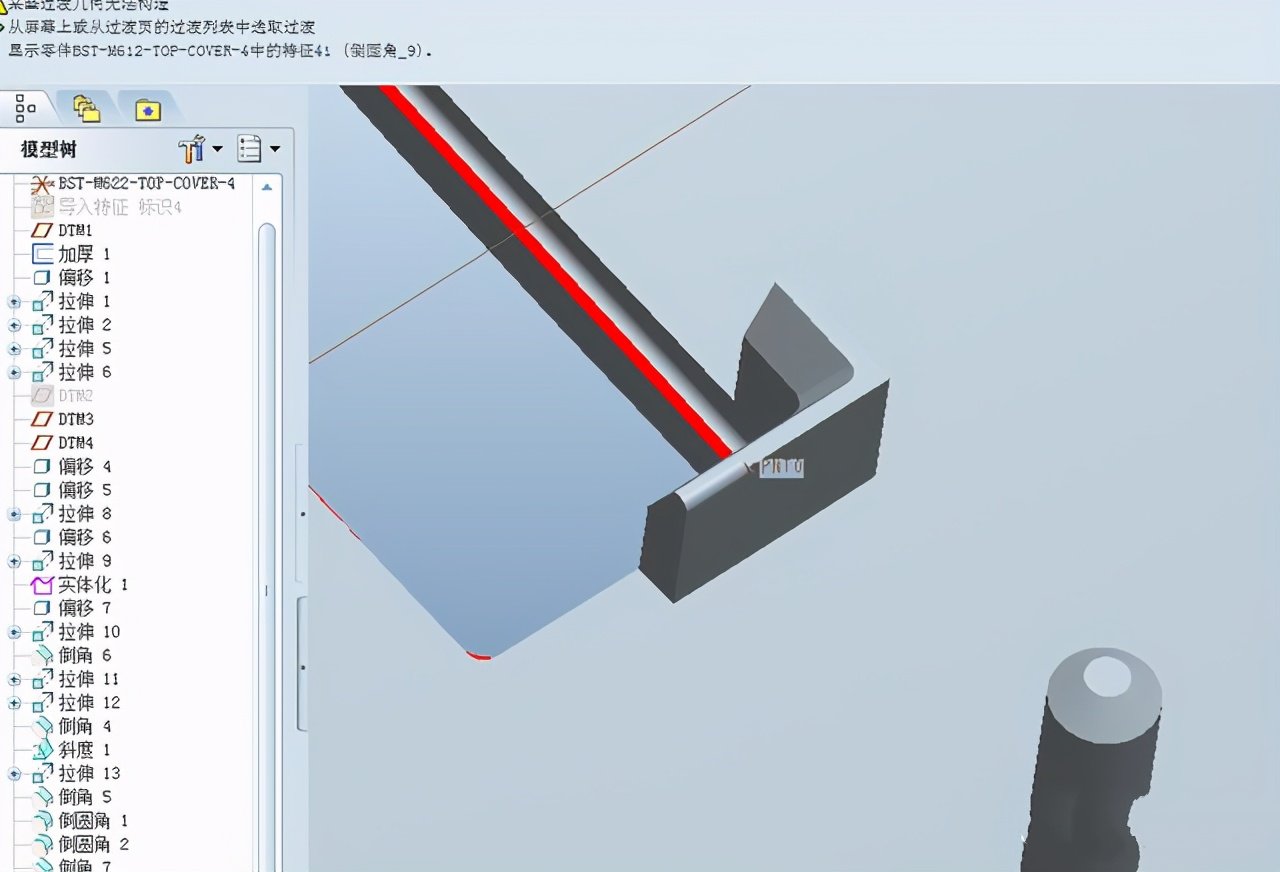

　　2.点击要圆弧的线段，如下

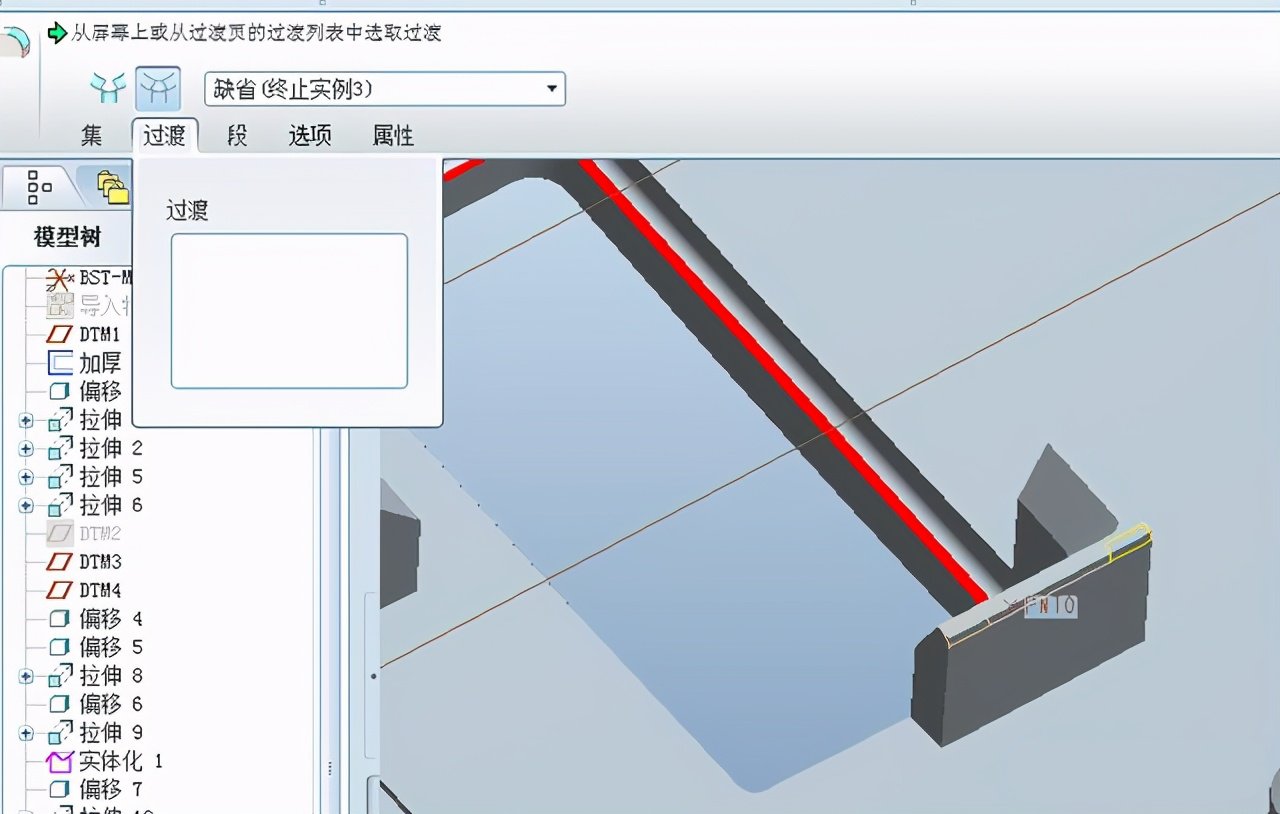

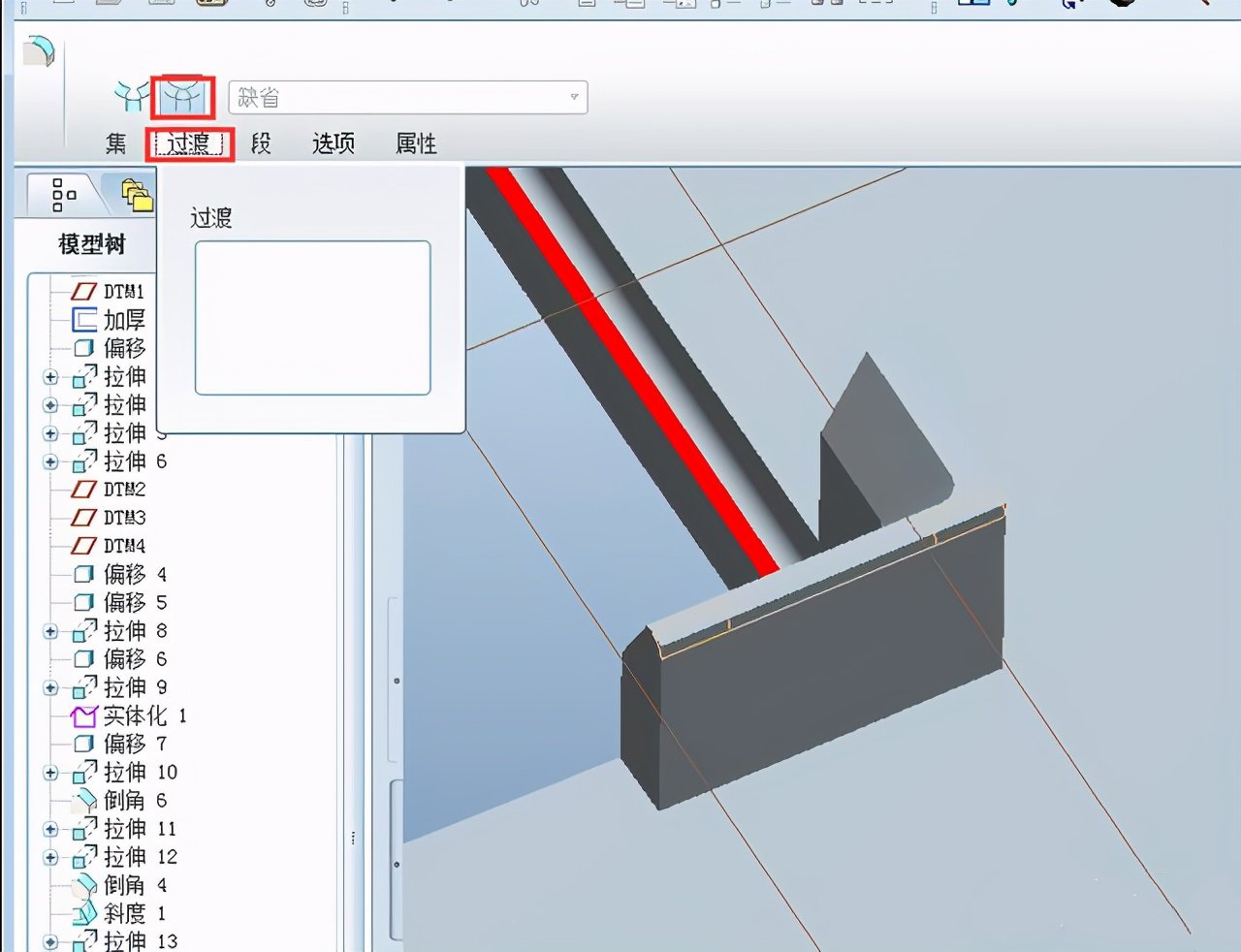

　　3.切换到过渡模式

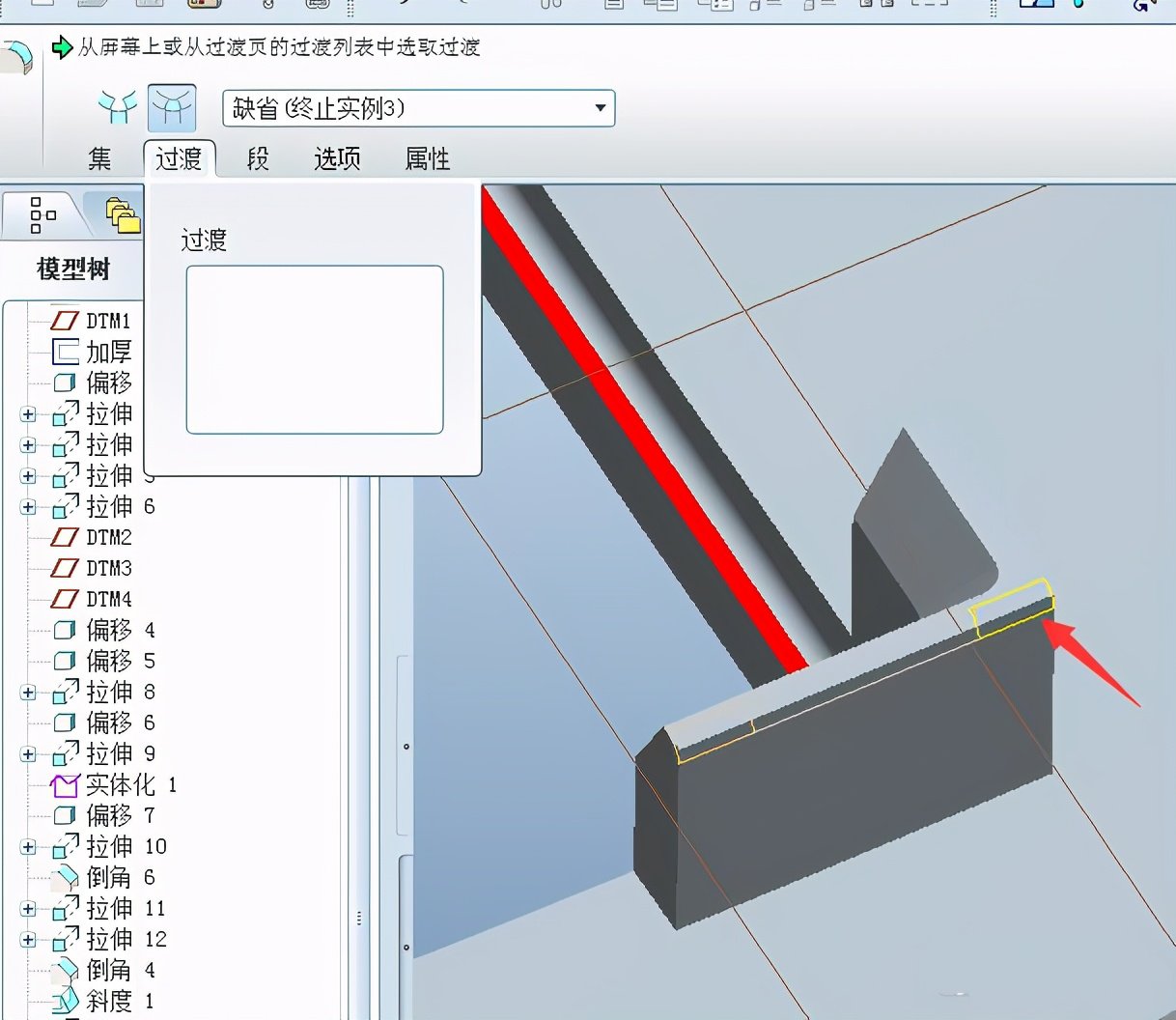

　　4.点击你想终止的那一边，如下加亮箭头位置

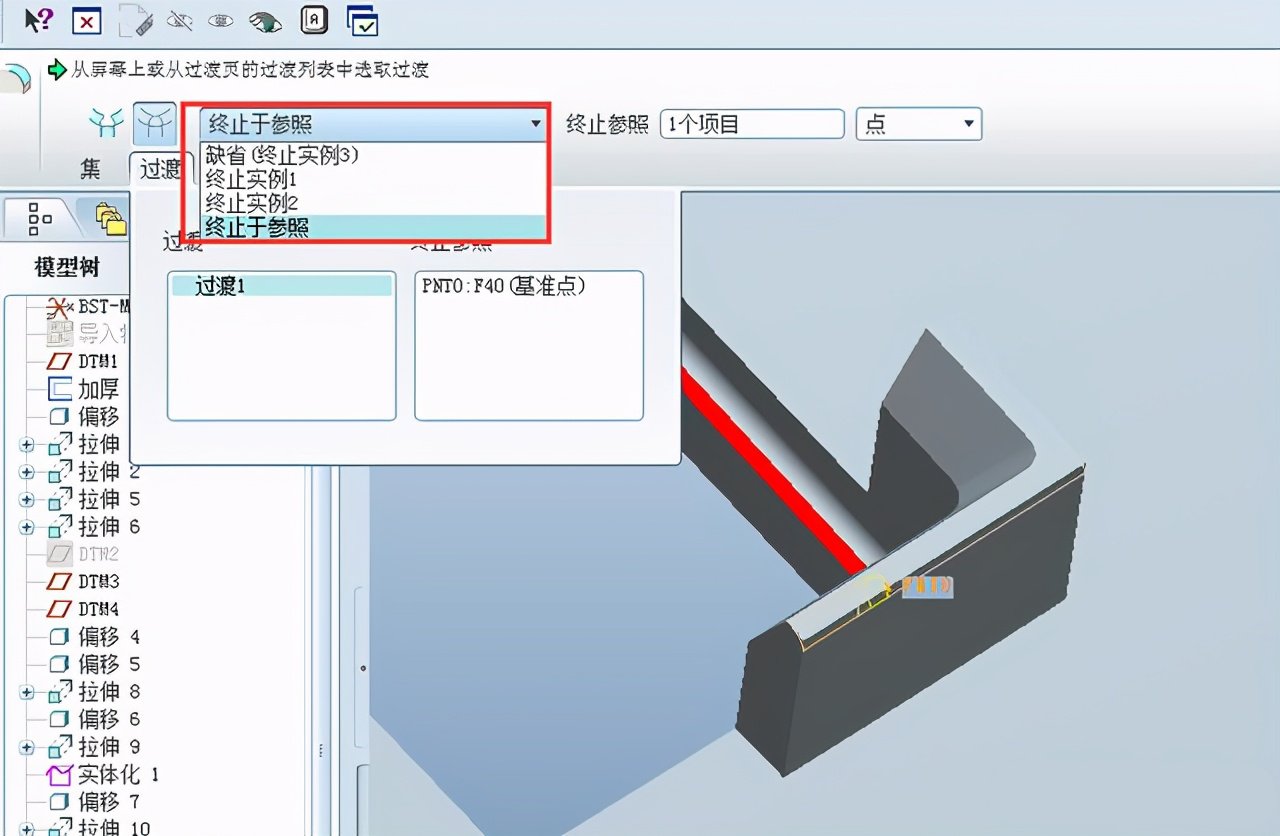

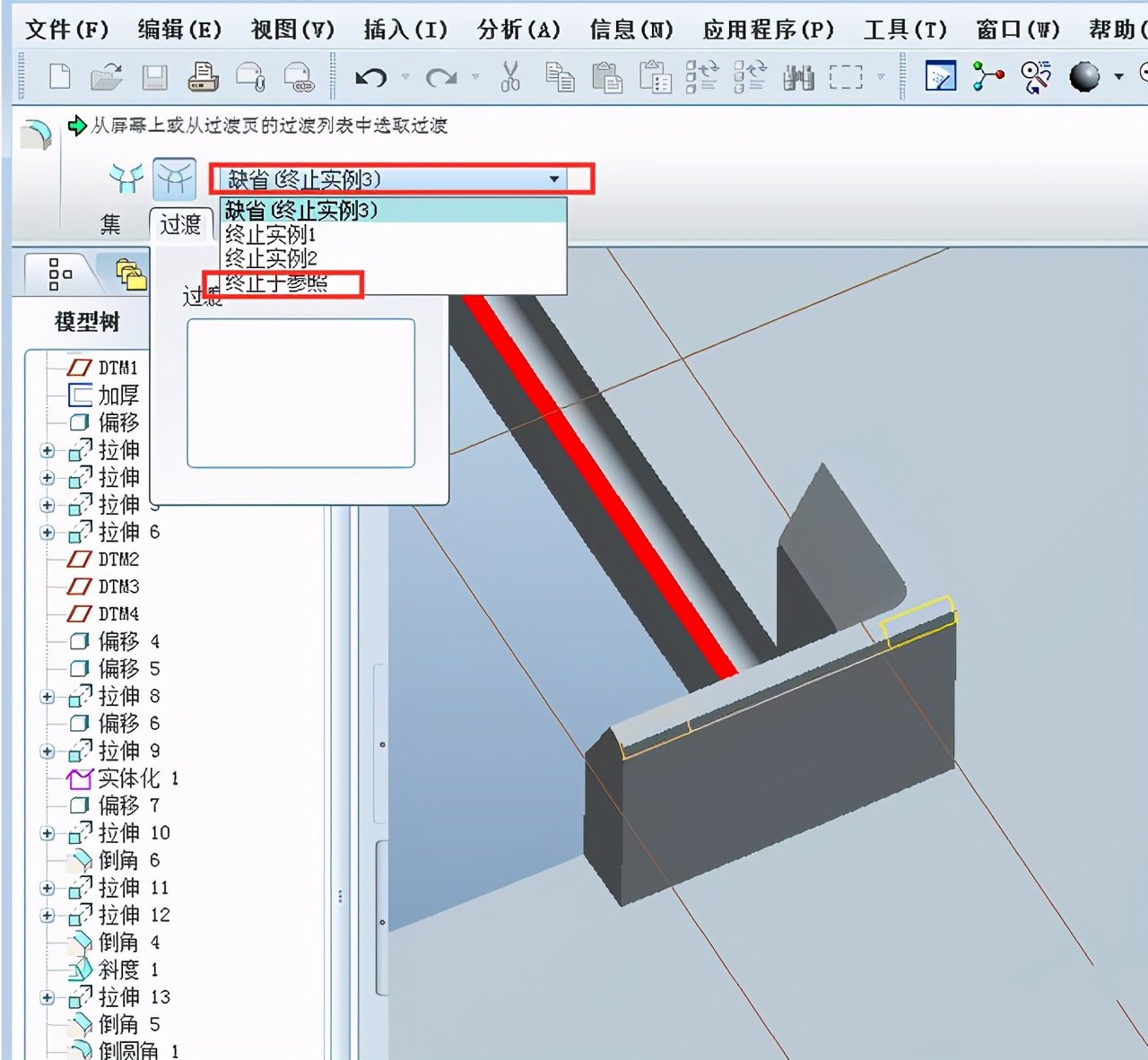

　　5.选择终止于参考

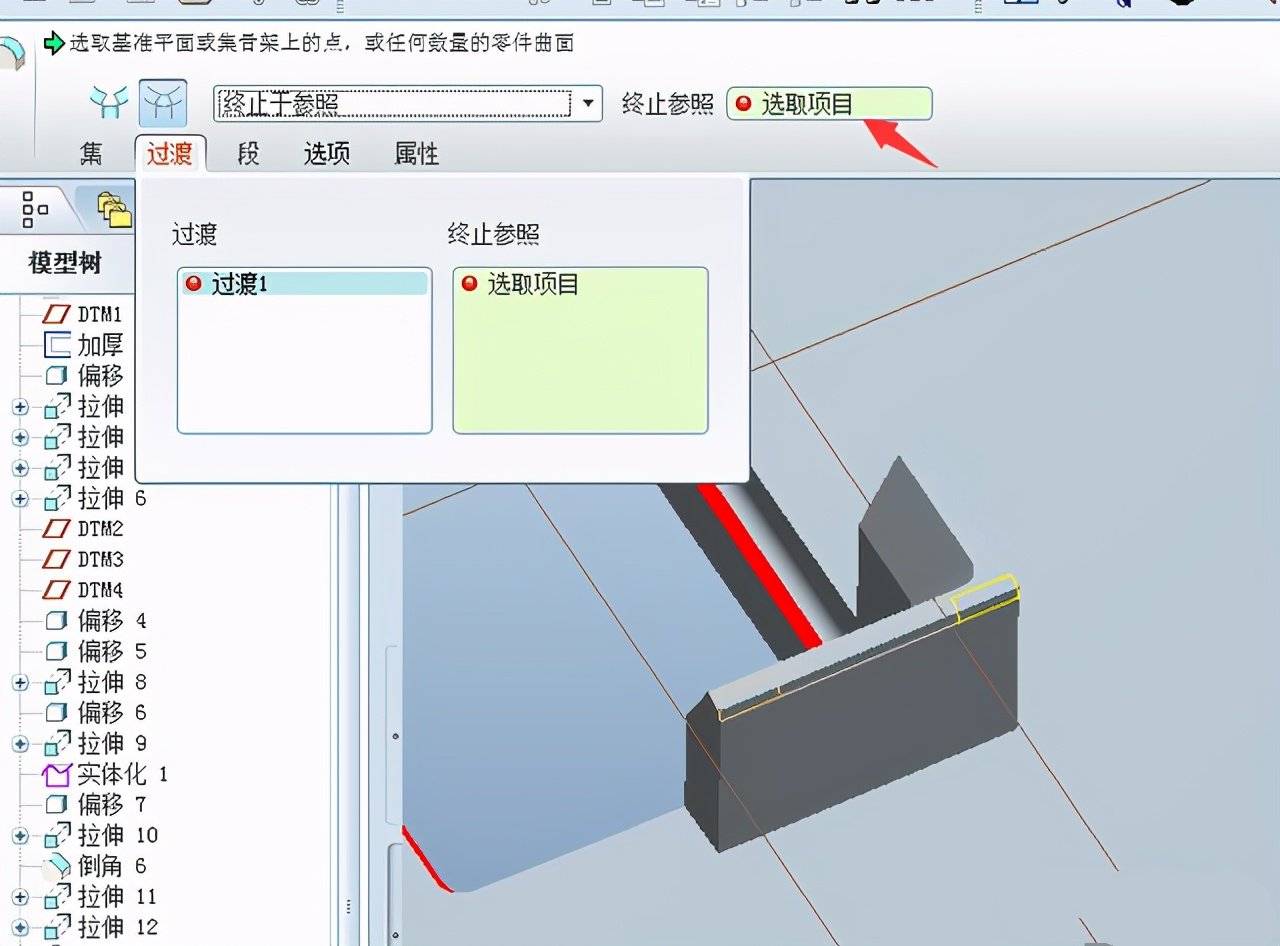

　　6.选择刚才你建的那个终止参考平面。

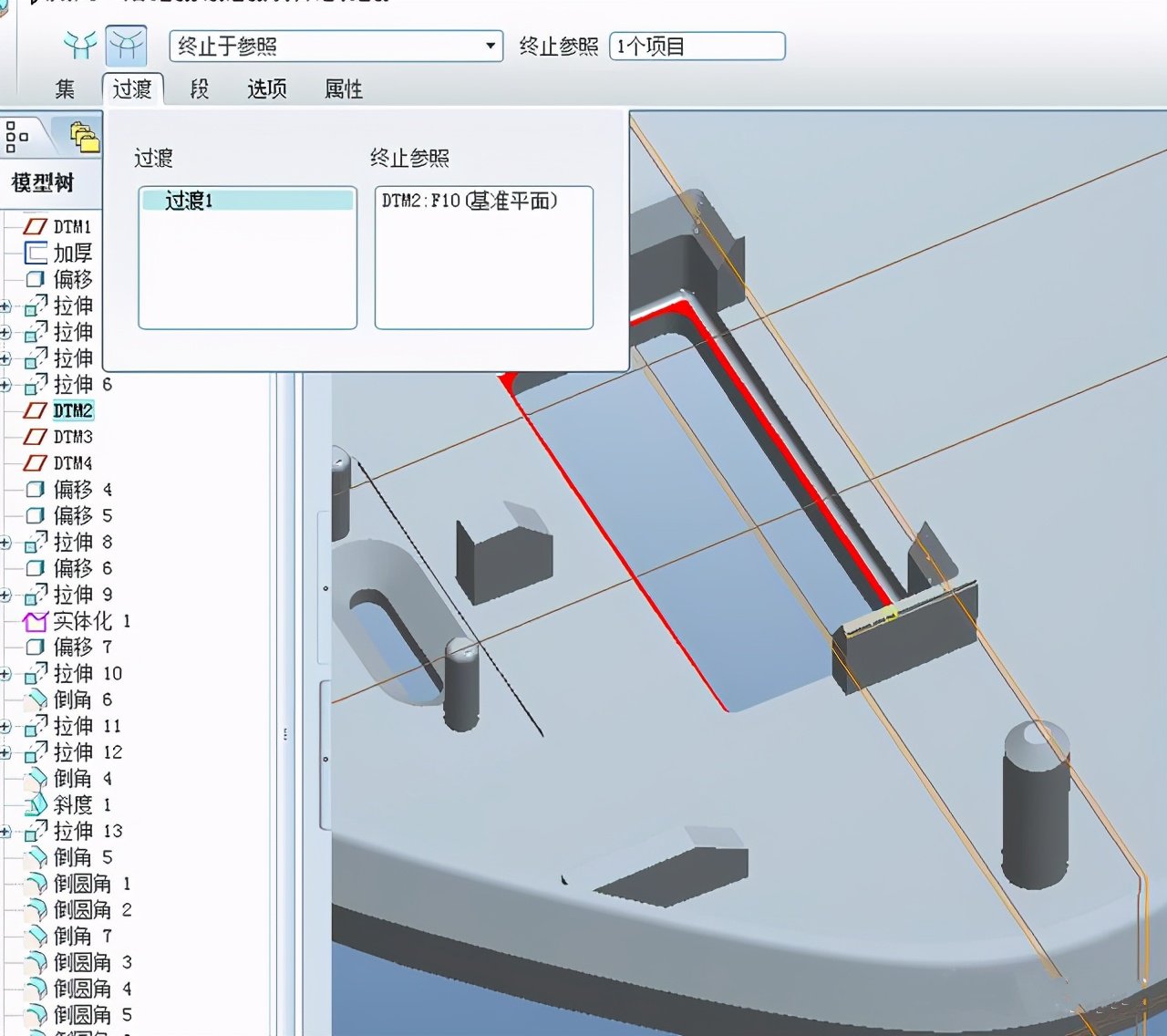

　　7.如下是终止于参考平面的示意图。

　　第二种是终止于参考点。

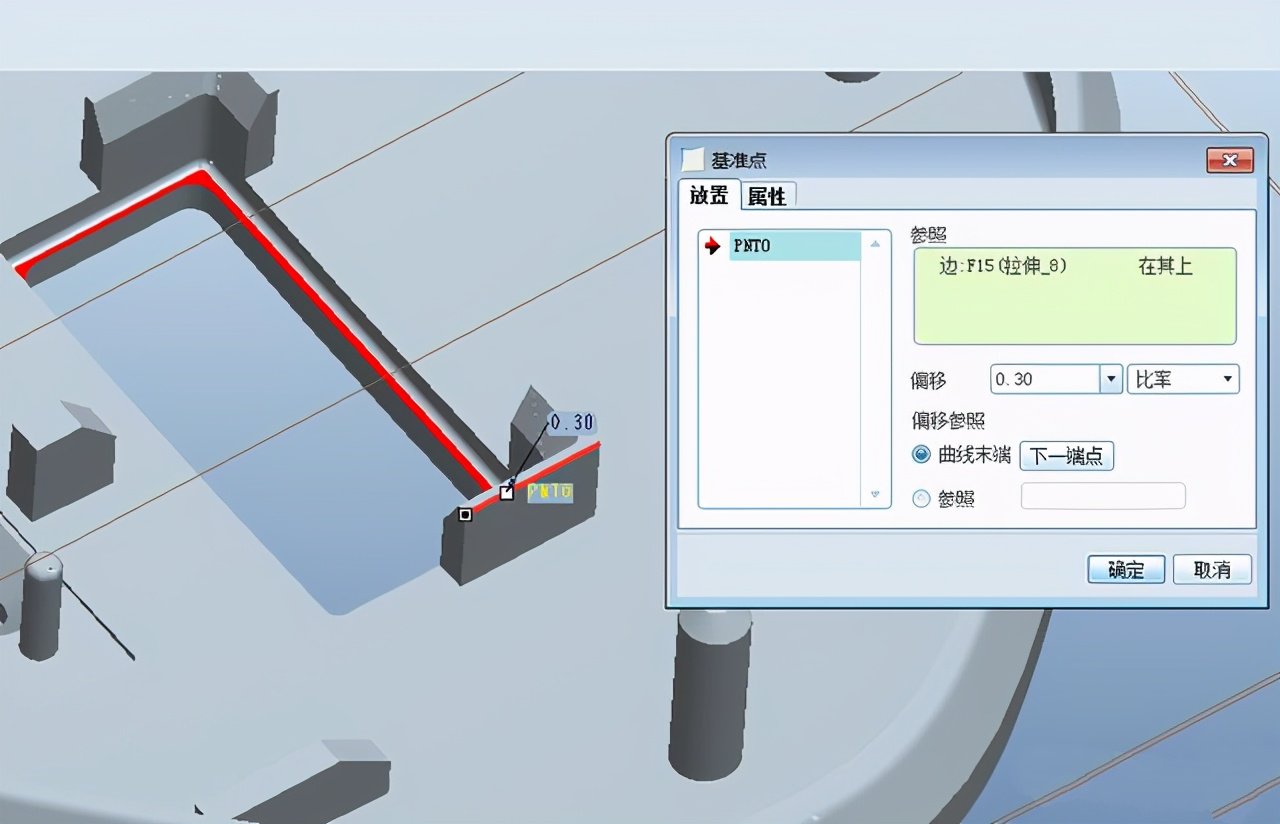

　　1.画出参考点，如下

　　2.重复第一种的步骤，打开过渡项目

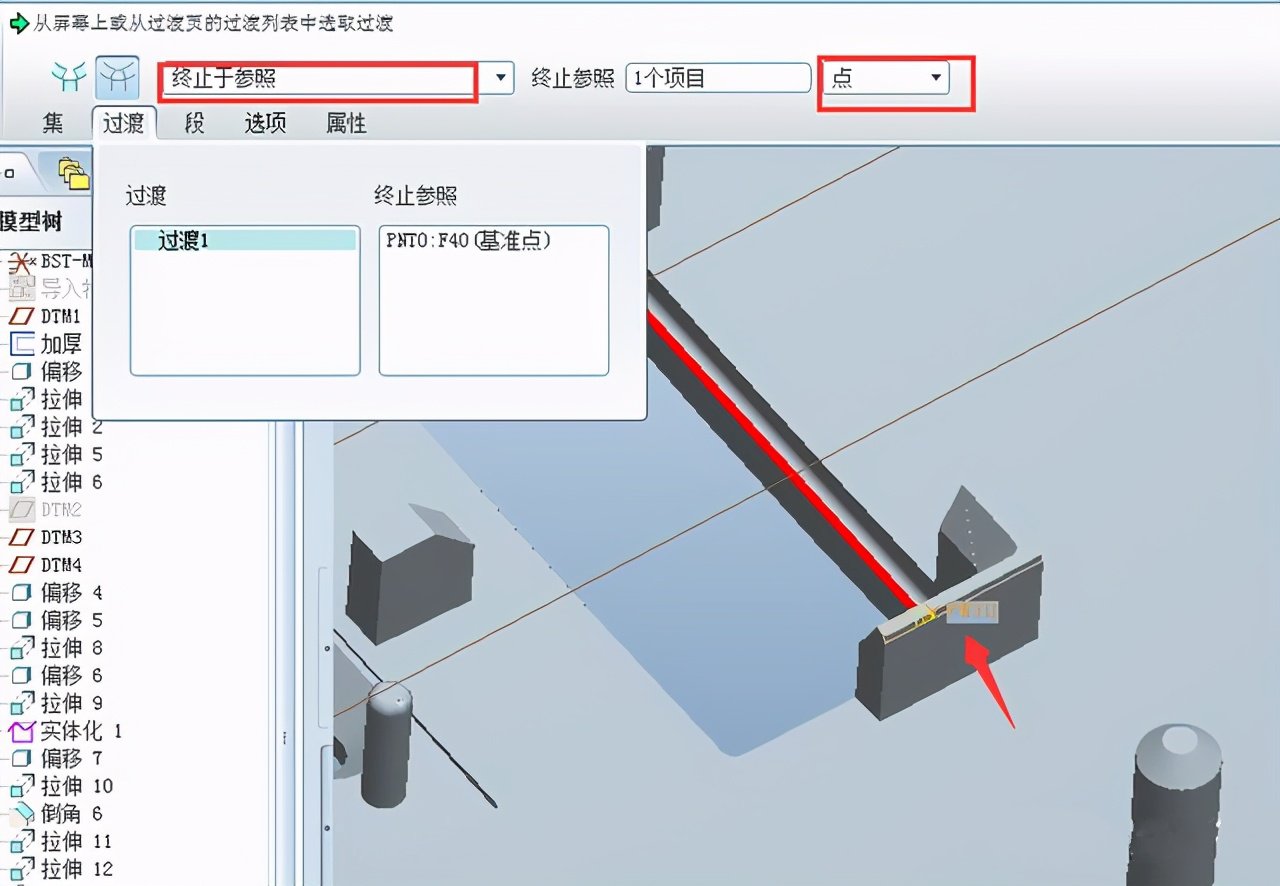

　　3.点击参考的时候，选择点

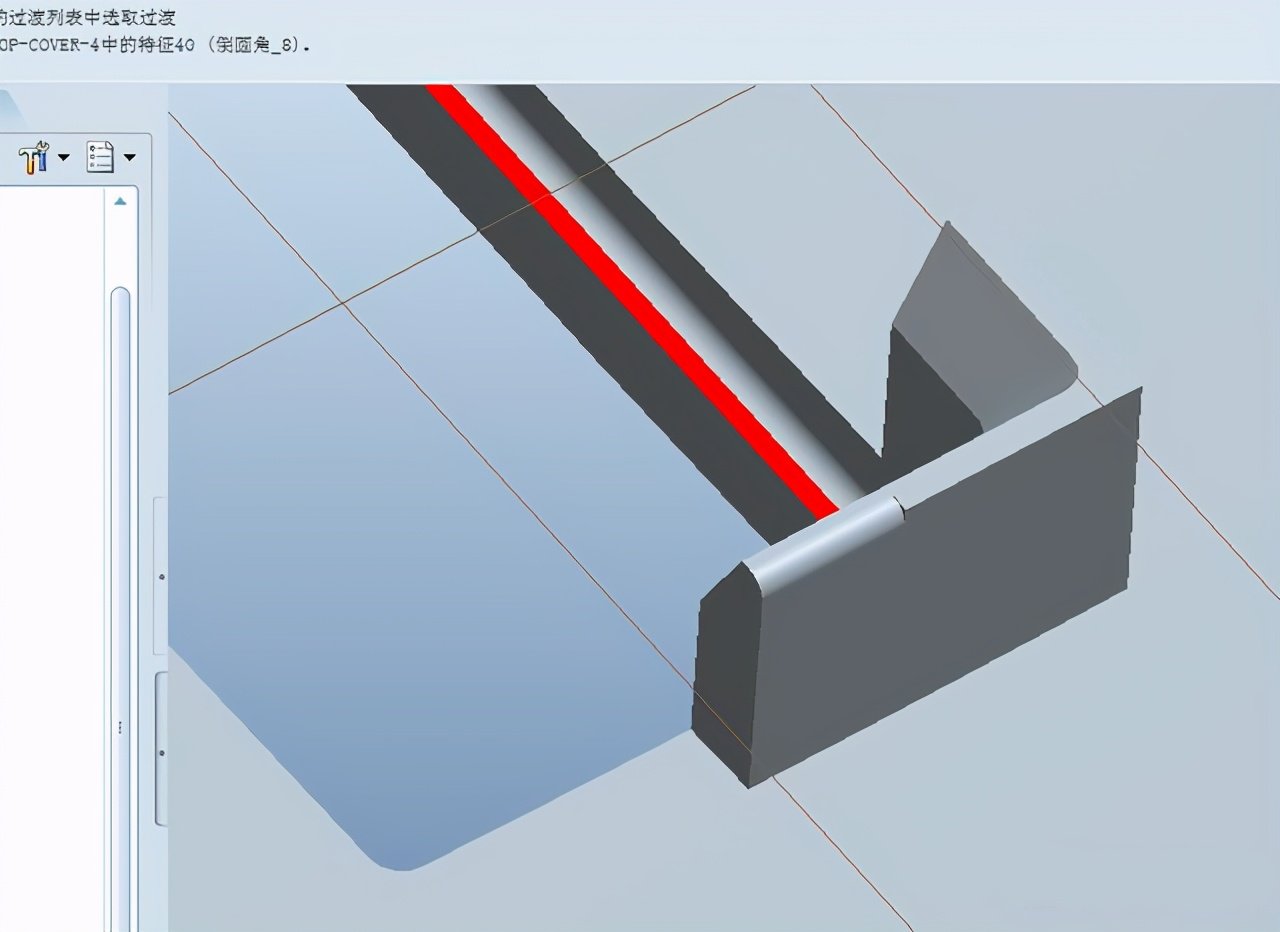

　　4.完成示意图如下

　　在实际的画图中，如果圆角导不出来，可以多多结合过渡命令，下面的终止选项可以多试几次，不同的命令有不同的用法。
