SolidWorks高效操作：镜像零部件快速生成反向件

使用SOLIDWORKS软件镜像零部件快速创建反手件，具体操作步骤如下:

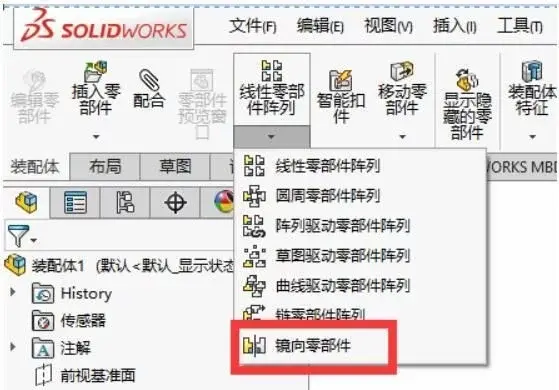

1、     将零件插入到装配体中，使用“镜像零部件”

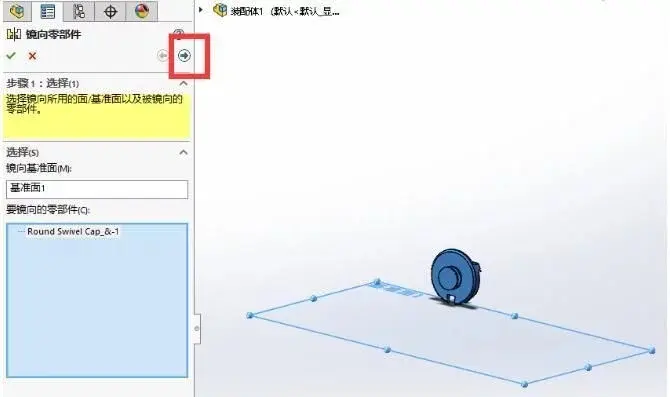

2、单击“下一步”按钮进入下一步选择镜像方位。

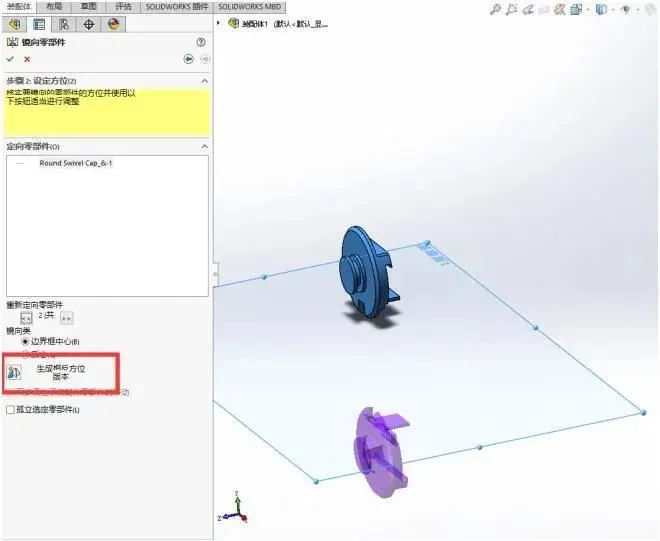

3、定向零部件面板下方可以直接建立相反方位版本，选择“生成相反方位版本”。单击“下一步”。

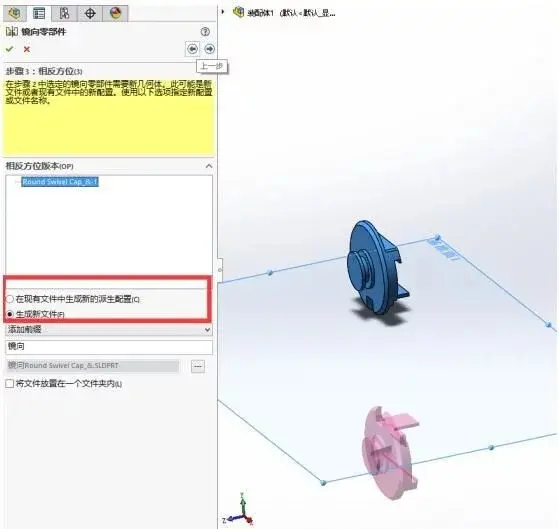

4、对于镜像的部分可以作为原有零件的配置或者生成新文件。单击“下一步”。

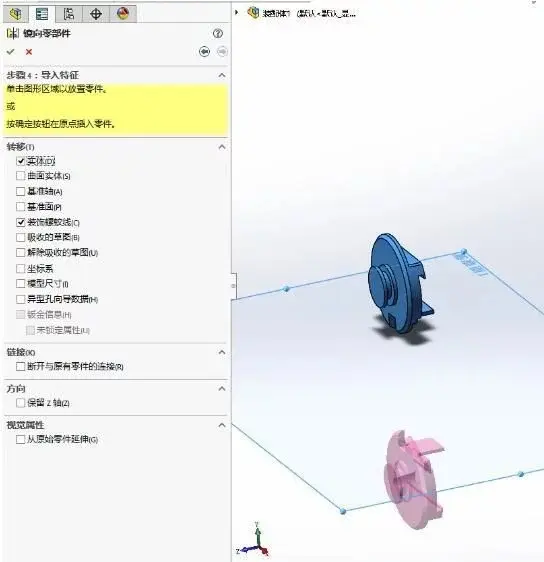

5、镜像零部件可以从原有零件转存用户选择的内容。例如一些参考基准面、草图或者需要的尺寸等。打勾确定完成镜像。

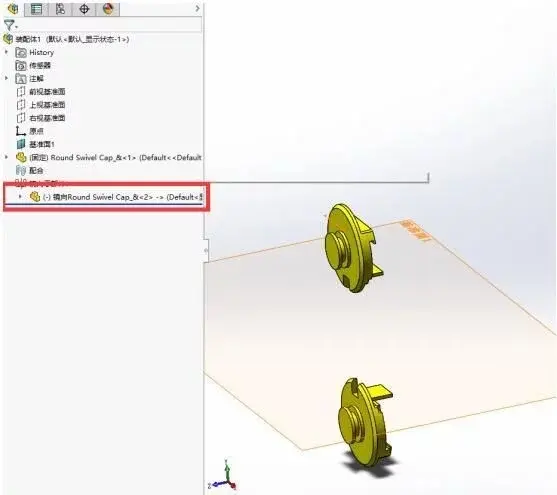

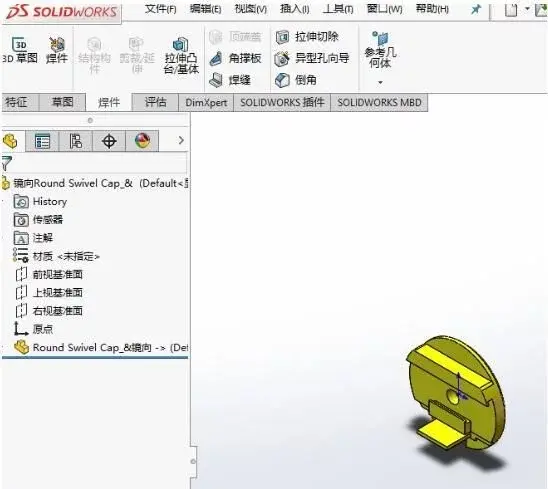

6、镜像零件出现在特征下方，可以通过右键打开零部件。

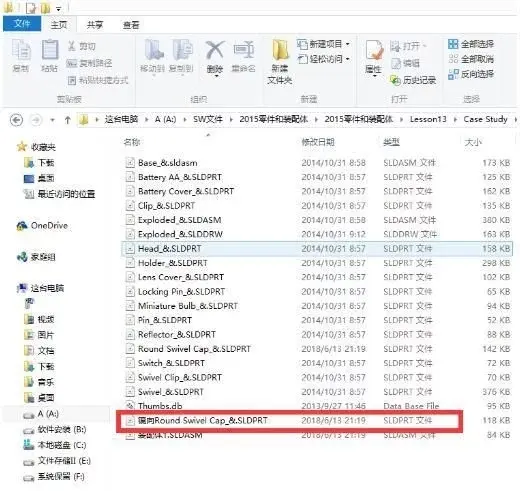

7、装配体保存后文件夹中出现反手件。
