UG/NX建模基础：「双曲线」命令详解

—概述—

根据定义，双曲线包含两条曲线，分别位于中心的两侧。在 NX 中，只构造其中的一条曲线。其中心在渐近线的交点处，对称轴通过该交点。双曲线从 XC 轴的正向绕中心旋转而来，位于平行于 XC-YC 平面的一个平面上。

创建双曲线：

1.使用点构造器指出双曲线的中心。

2.定义双曲线的参数。

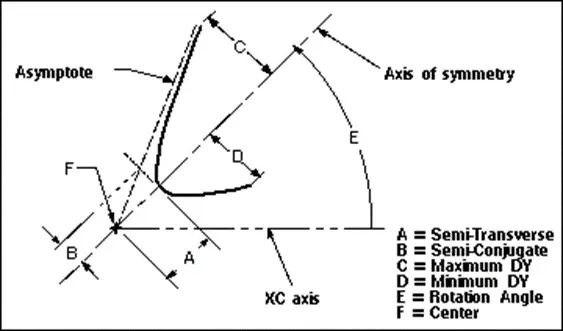

双曲线有两个轴：横轴和共轭轴。半横轴和半共轭轴参数指的是这些轴长度的一半。这两个轴之间的关系确定了曲线的斜率。

双曲线的宽度参数为“最小 DY”和“最大 DY”。“最小 DY”和“最大 DY”限制双曲线在对称轴两侧的扫掠范围。

DY 值决定曲线的长度。如果输入的“最小 DY”值在代数意义上大于“最大 DY”值，则较小的值会自动转为最小值，较大的值自动转为最大值。

半横轴与 XC 轴组成的角度定义为双曲线的旋转角度。其枢轴点在双曲线的中心，旋转角度从 XC 正向开始计算。该角度按逆时针方向测量。
