UG/NX风叶轮建模：简单模型制作

风扇叶都分享了那么多次了，每次还是有同学觉得有点难，能不能简单一点......

来了来了，这次绝对简单，当然也肯定是有练习的作用和必要的，来跟着教程走一遍建议风扇的建模流程吧

建模步骤：

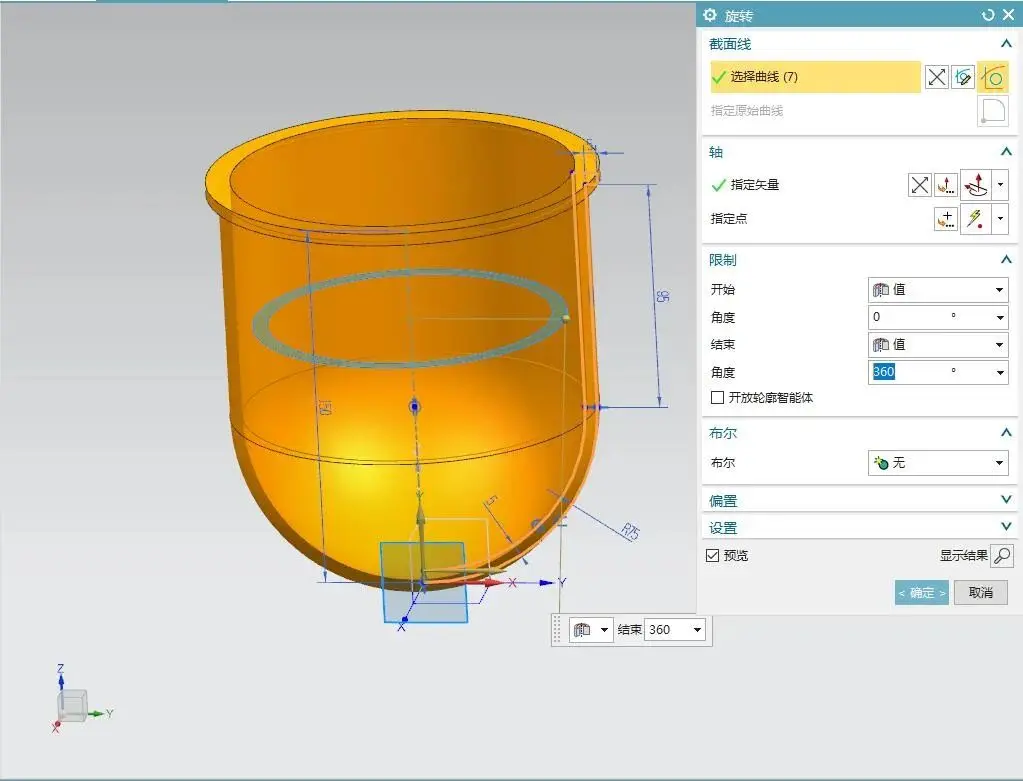

1、打开UG新建后，首先在XZ平面创建一个这样的草图，通过旋转命令把风扇的中心转轴套给做出来

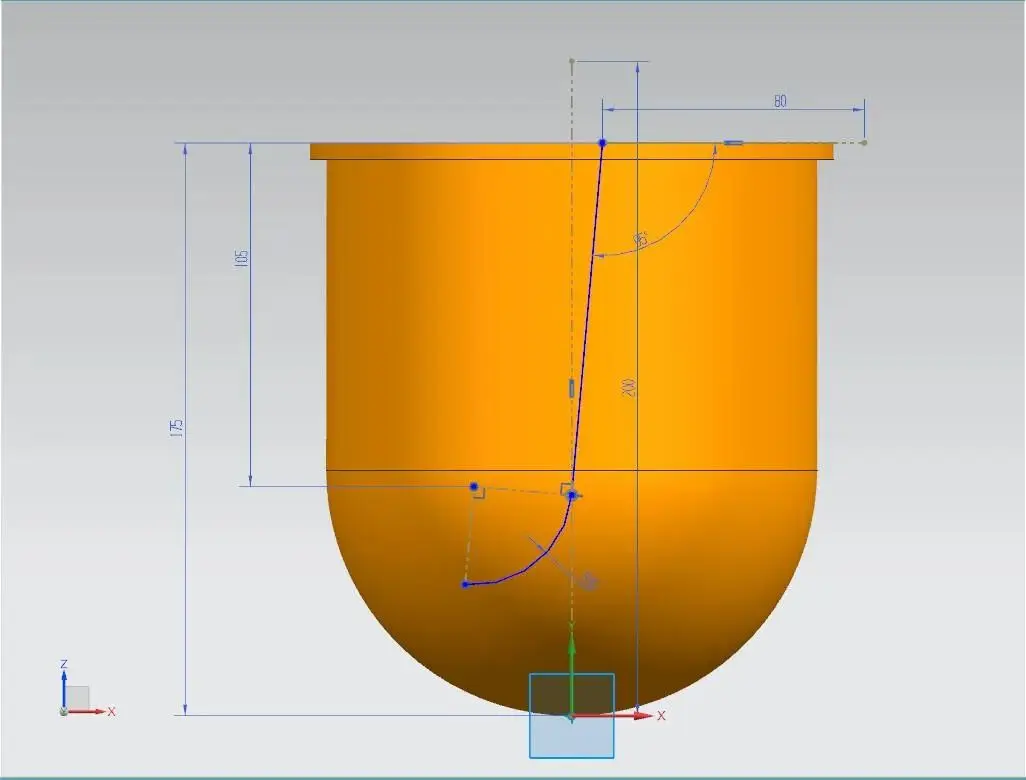

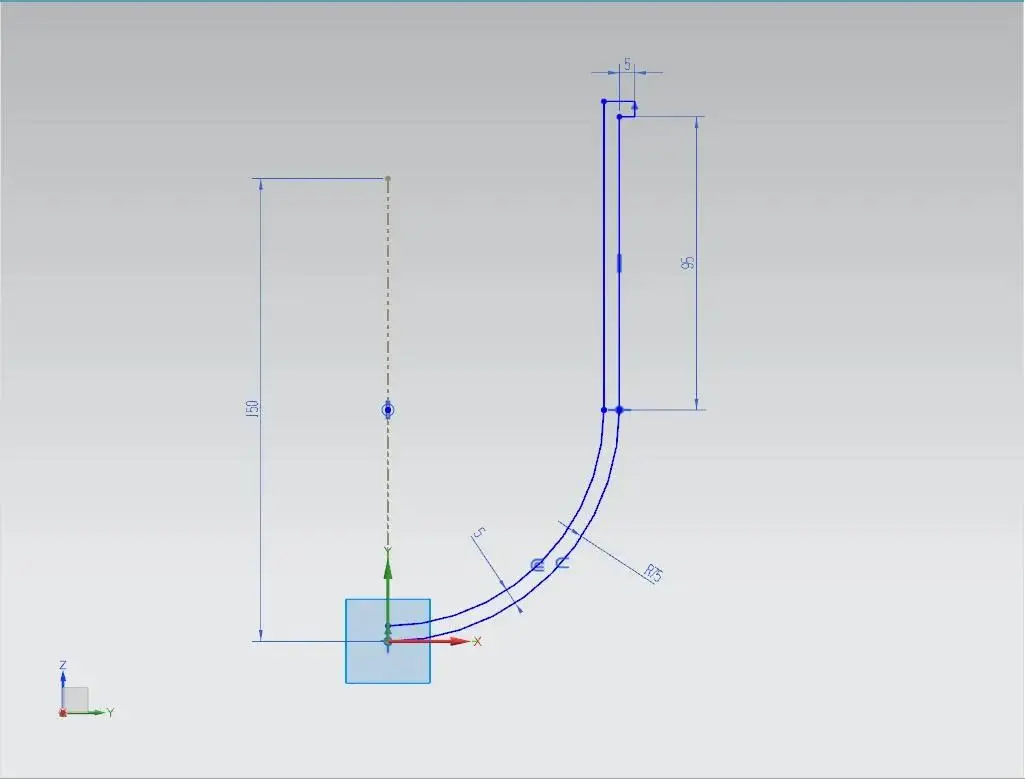

2、 在侧视方向上，我们开始绘制扇叶的草图，就这样做直线和圆弧，然后投影到外侧

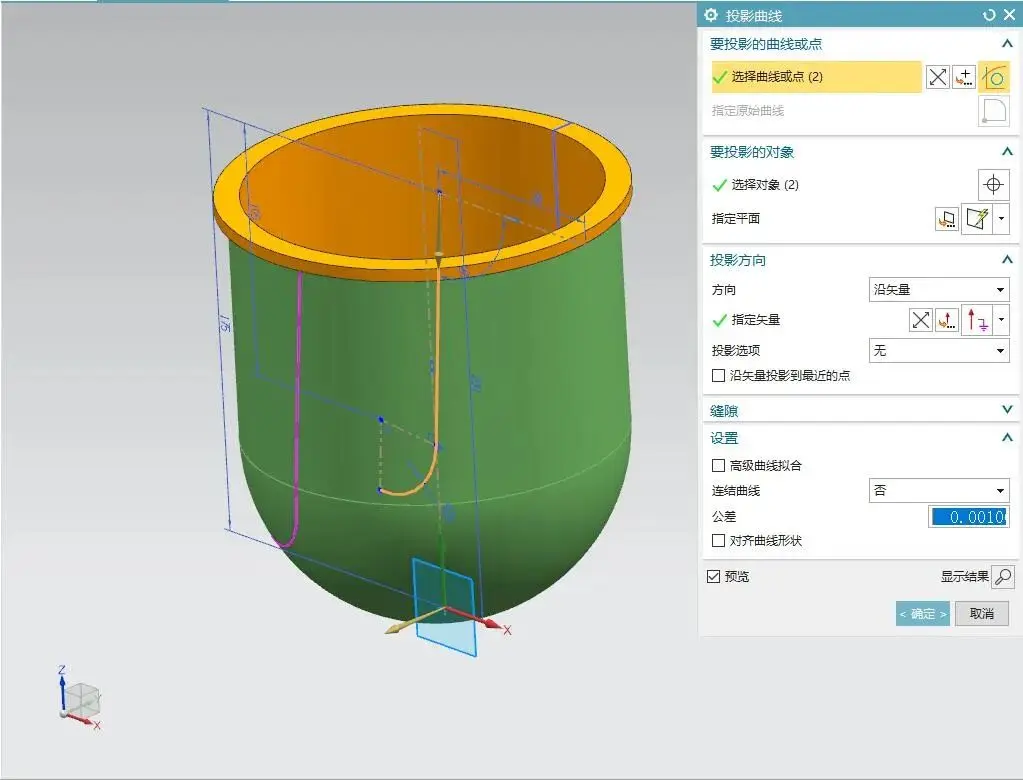

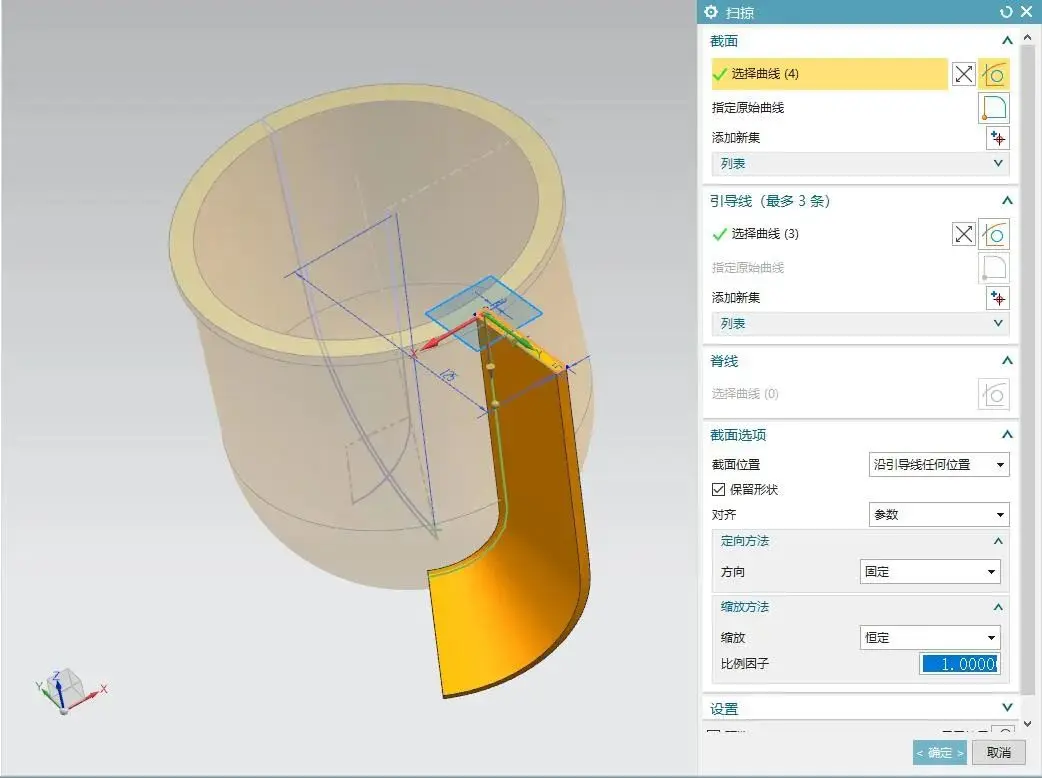

3、用点和方向这种类型，在投影后的线的顶端绘制出扇叶的截面，用扫掠命令做出扇叶的部分

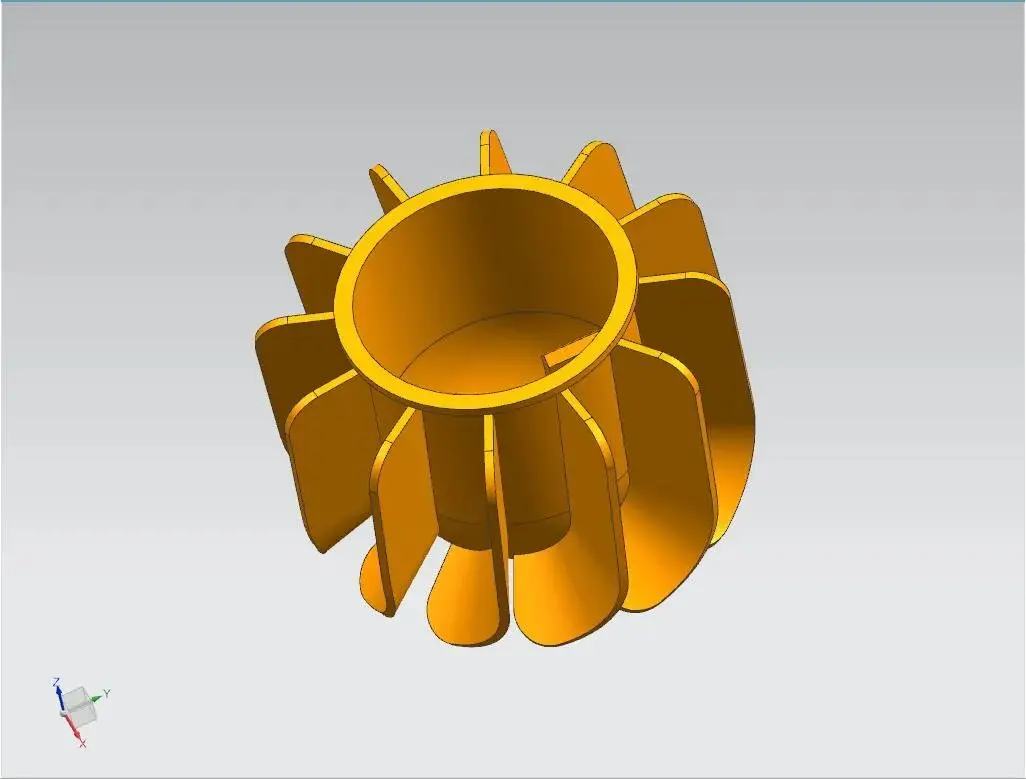

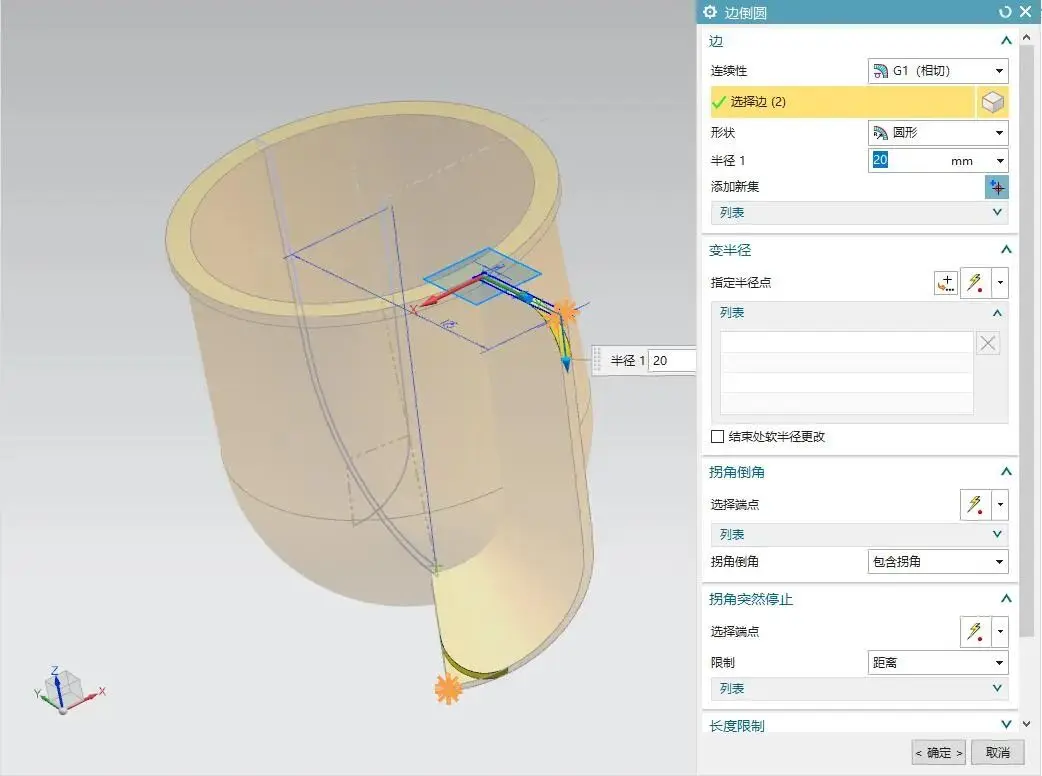

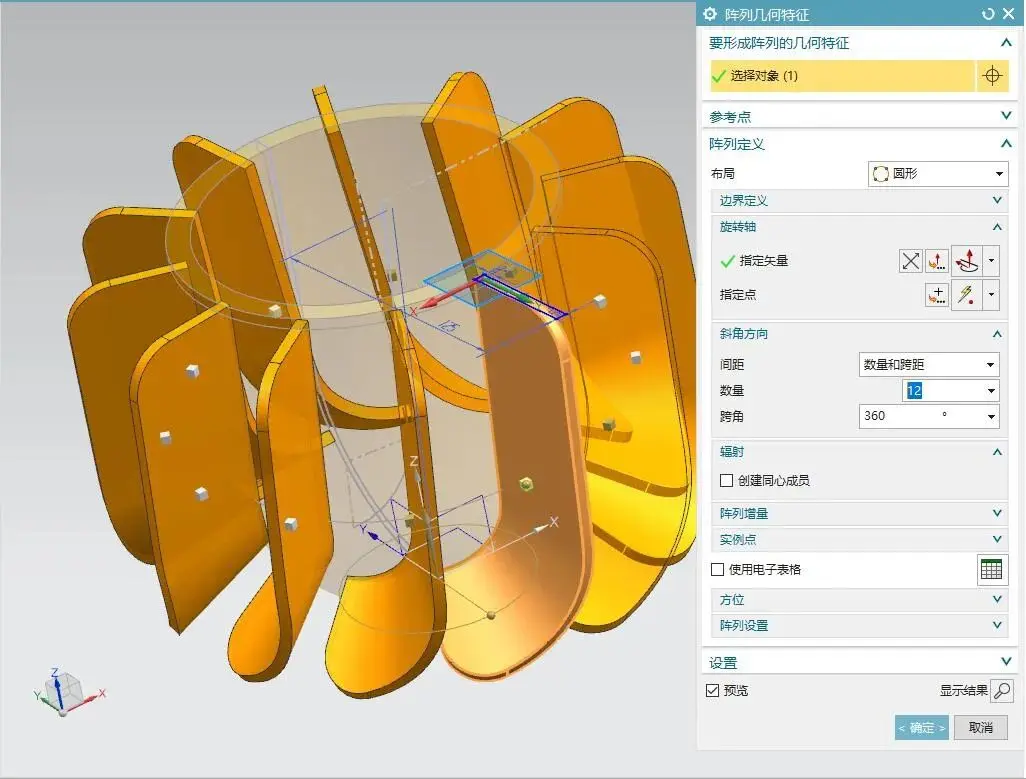

4、把模型上的尖角位置处理一下，做一个边倒圆处理，接着吧做好的扇叶阵列一圈

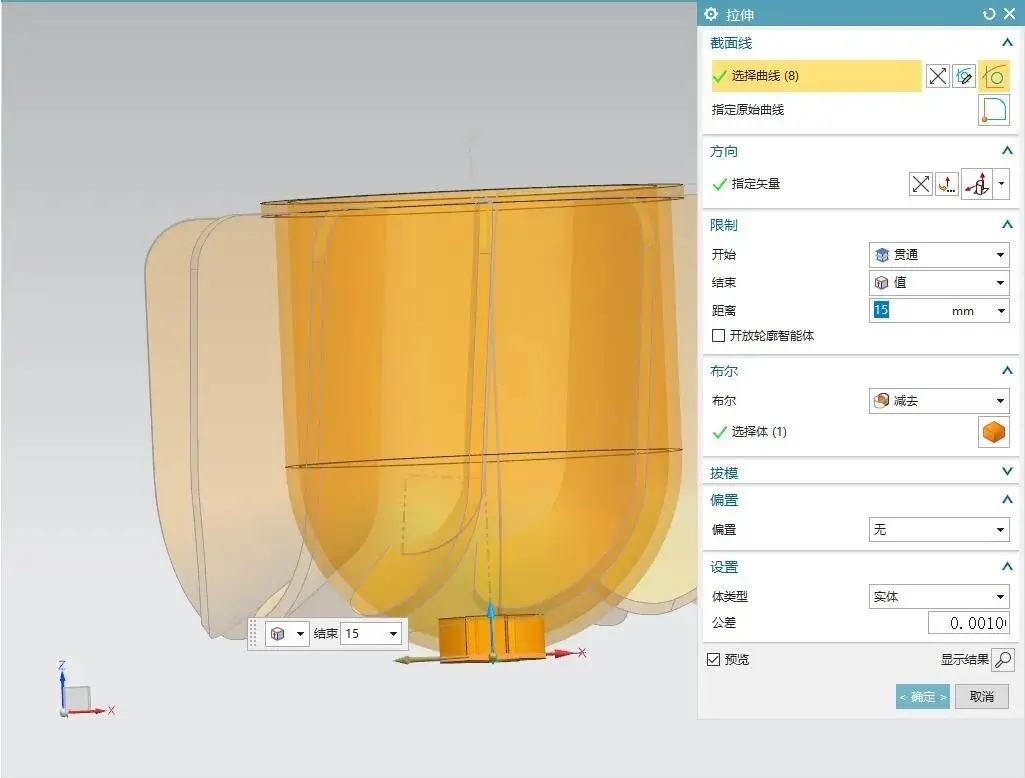

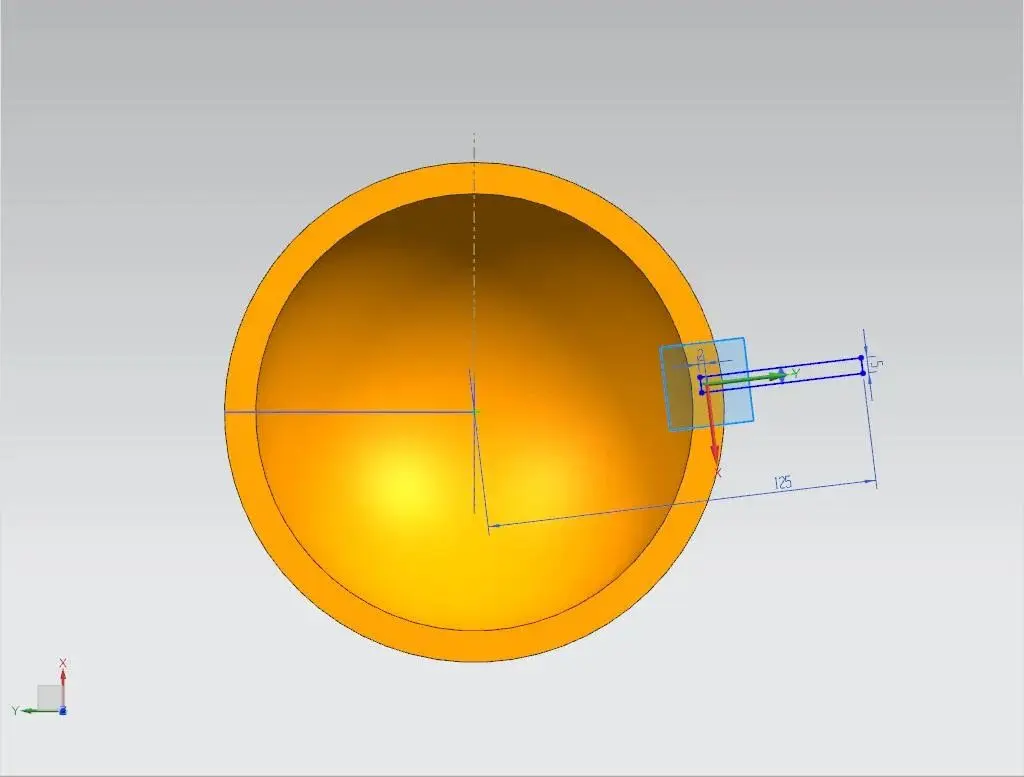

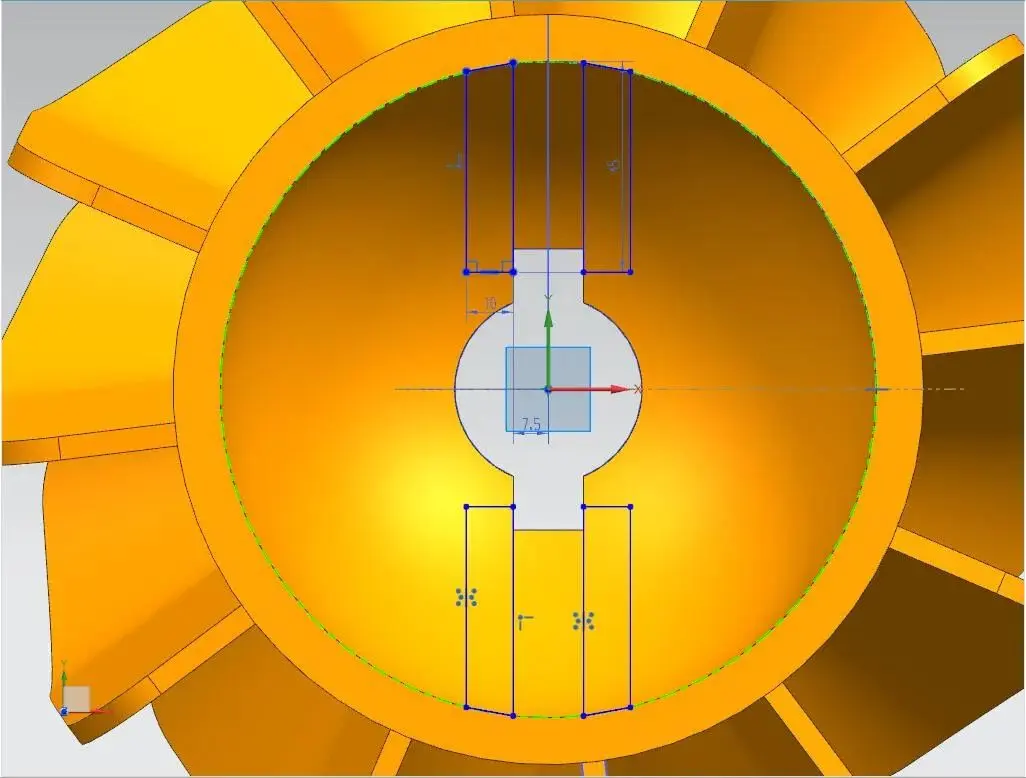

5、再次回到俯视图，创建绘制这样的一个草图样式，拉伸求差做出中心轴套的固定口，

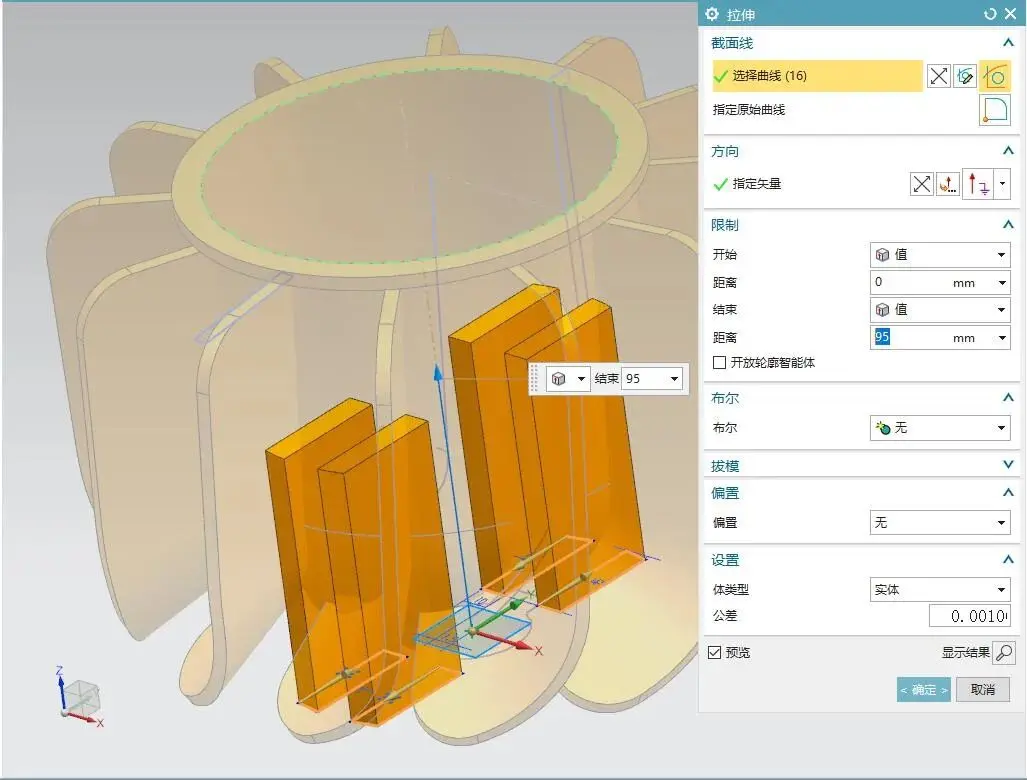

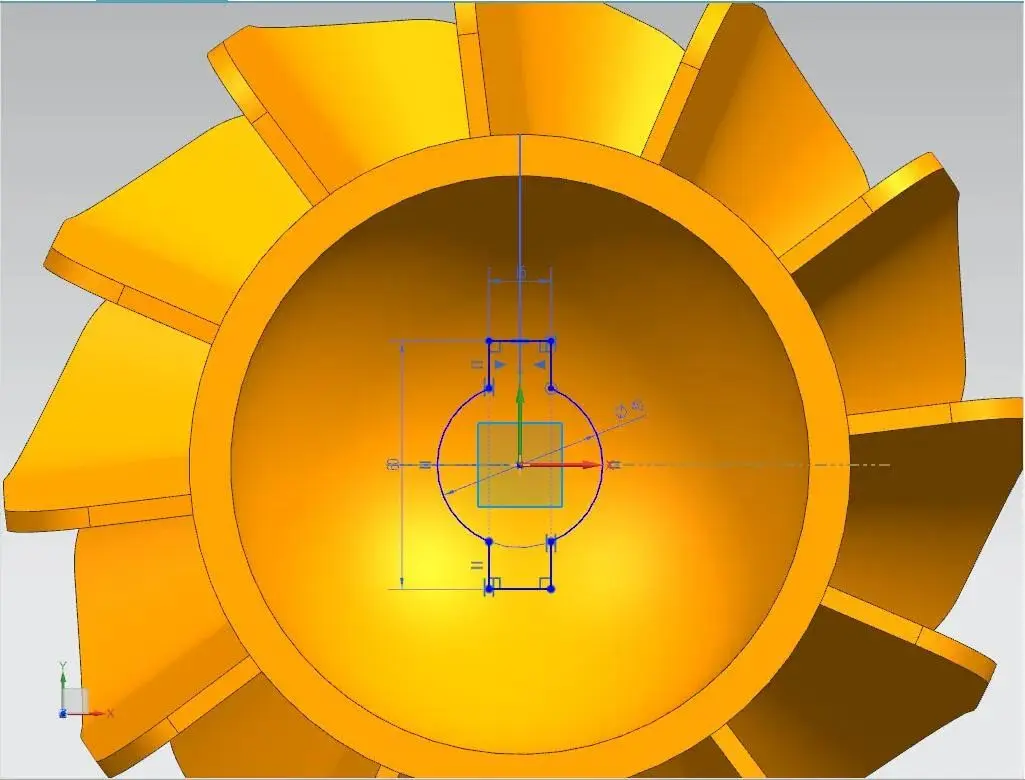

6、继续完善轴套的nebula结构细节，同样的俯视视角绘制这样一个草图，拉伸一下

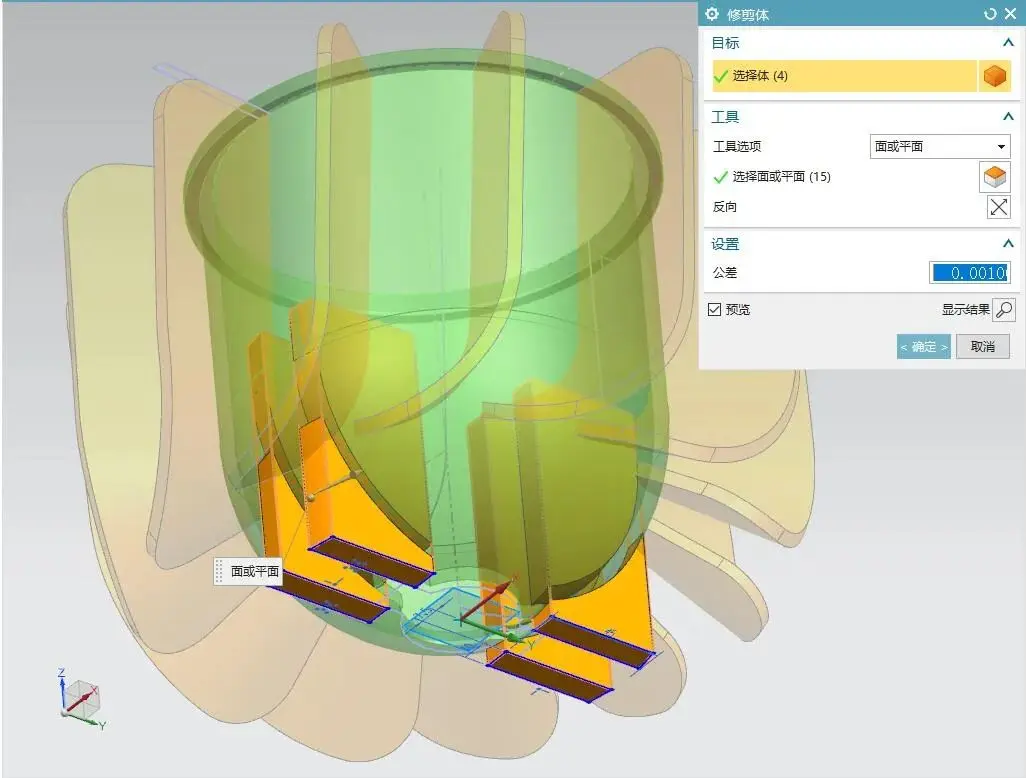

7、用修剪体命令把拉伸出来的板给修剪一下，保留中间的部分

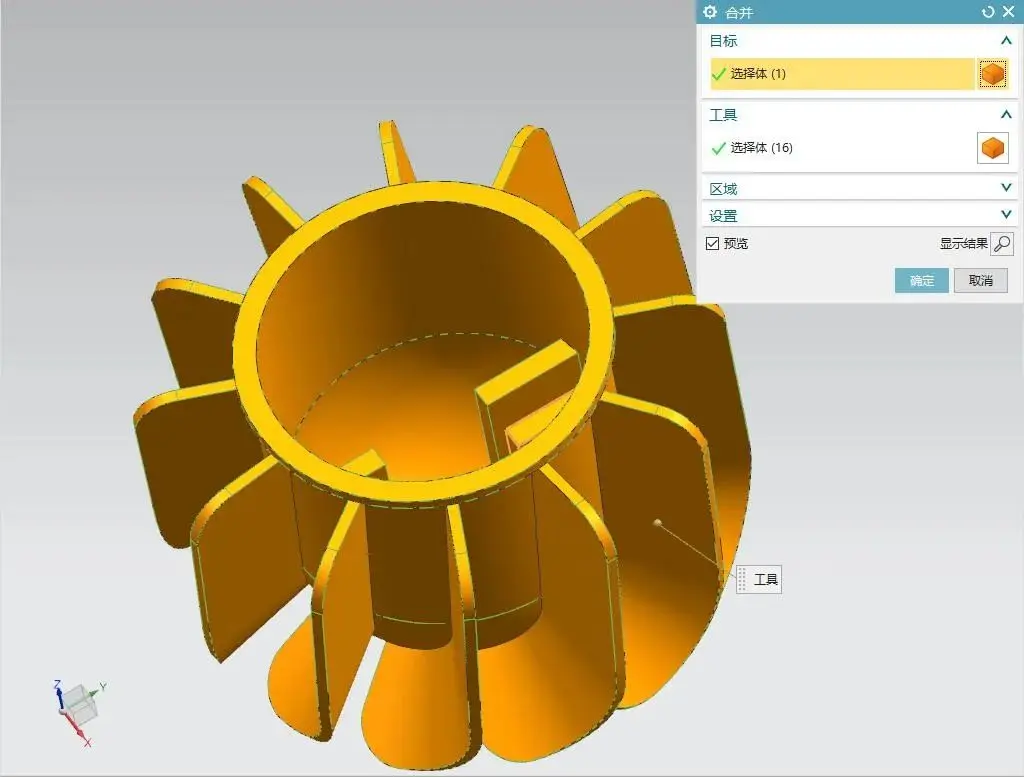

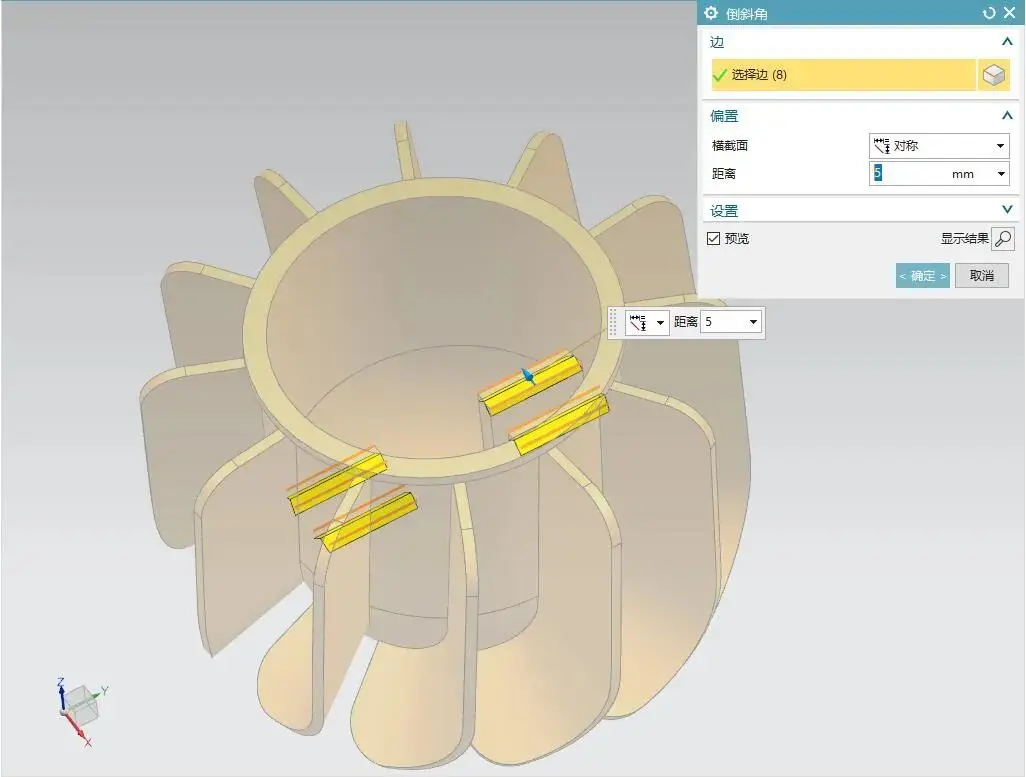

8、最后一步，把所有做出来的实体求和成一个整体，给中间的板的顶端做一个倒斜角  起到一个引导的作用

完成上述步骤后，那这个简易的风扇模型就算是完成啦~

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容
