今天我们来用UG做一个烟灰缸，烟灰缸建模非常建模，本次教程操作简单快捷，新手也能学会，不如跟着步骤来一遍吧！

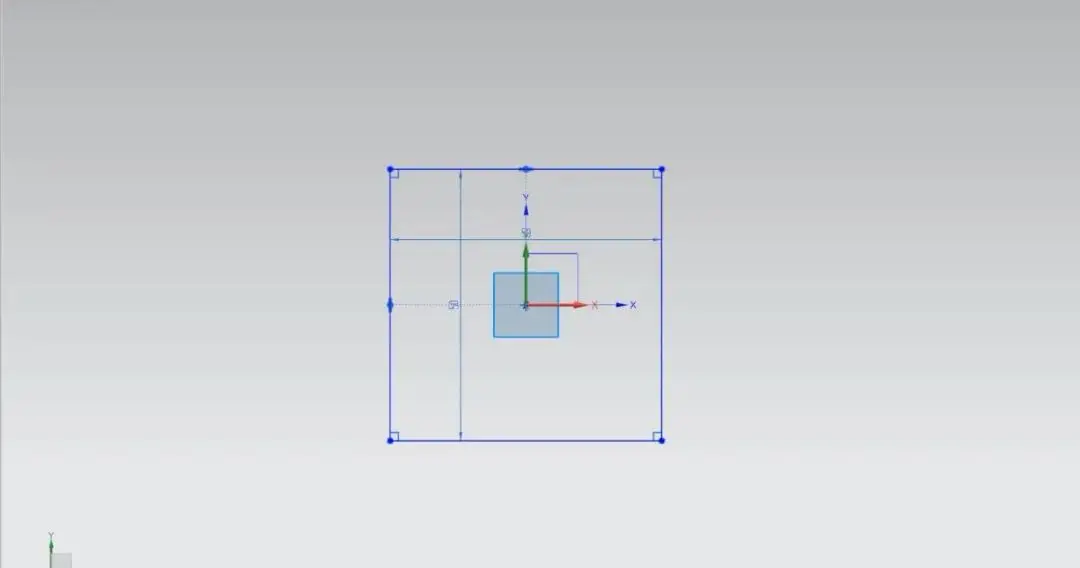

首先打开UG，在XY平面绘制一个50mm的正方形

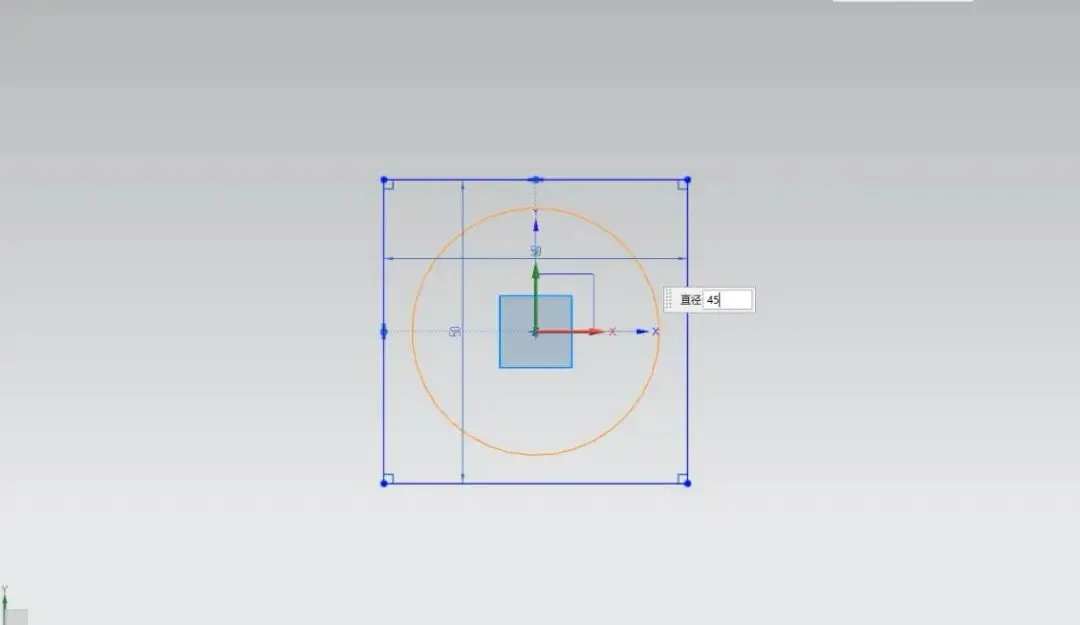

再继续绘制45mm的同心圆

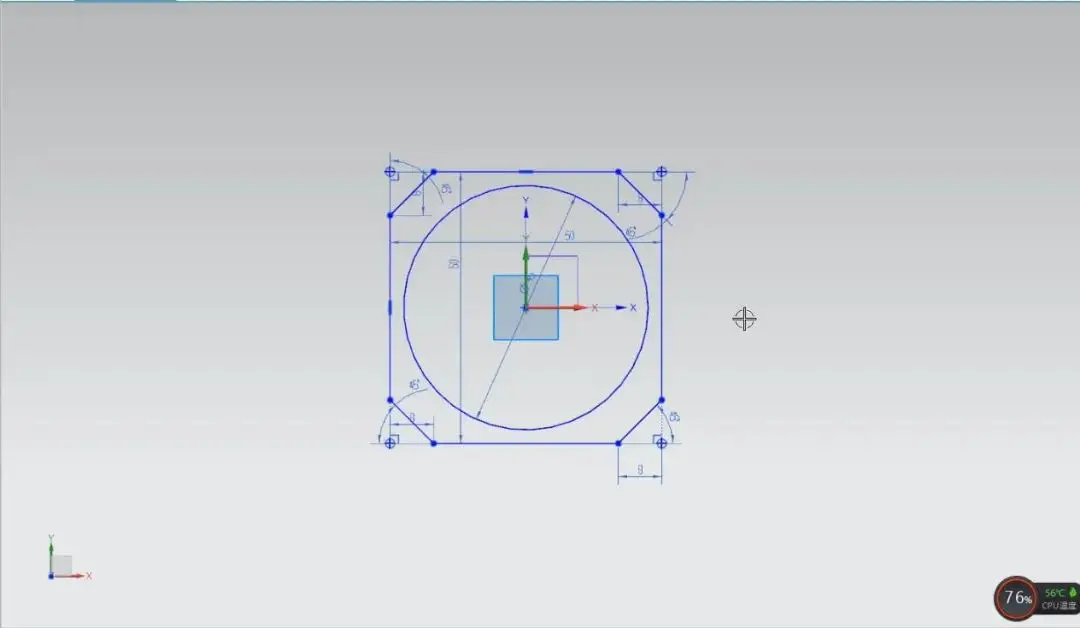

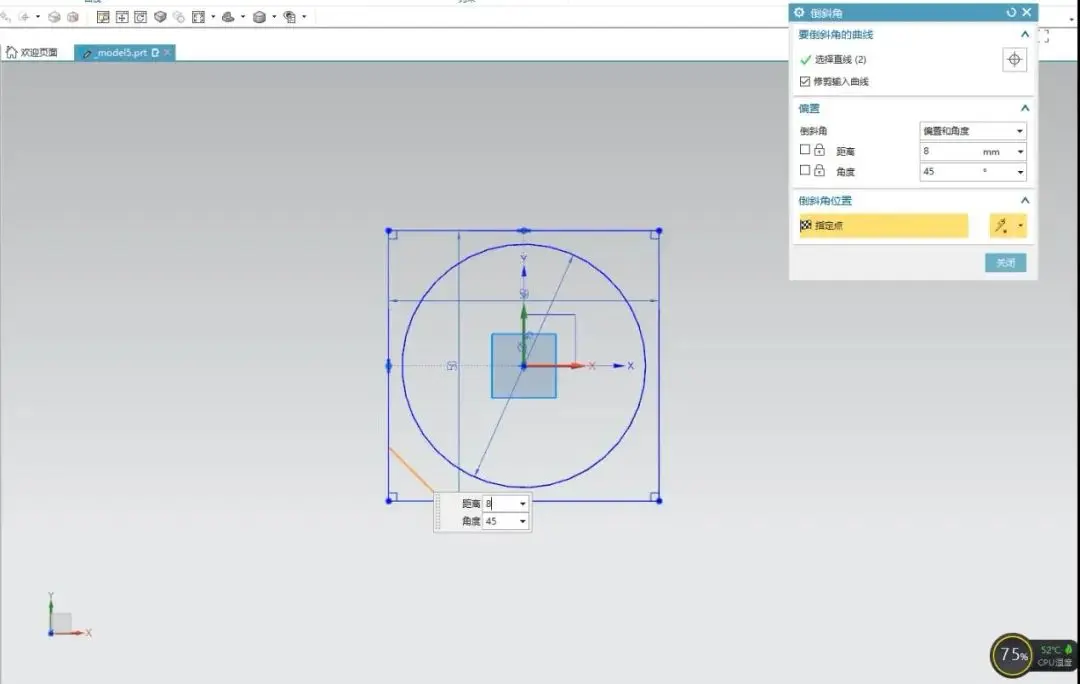

倒斜边距离8mm 角度45°

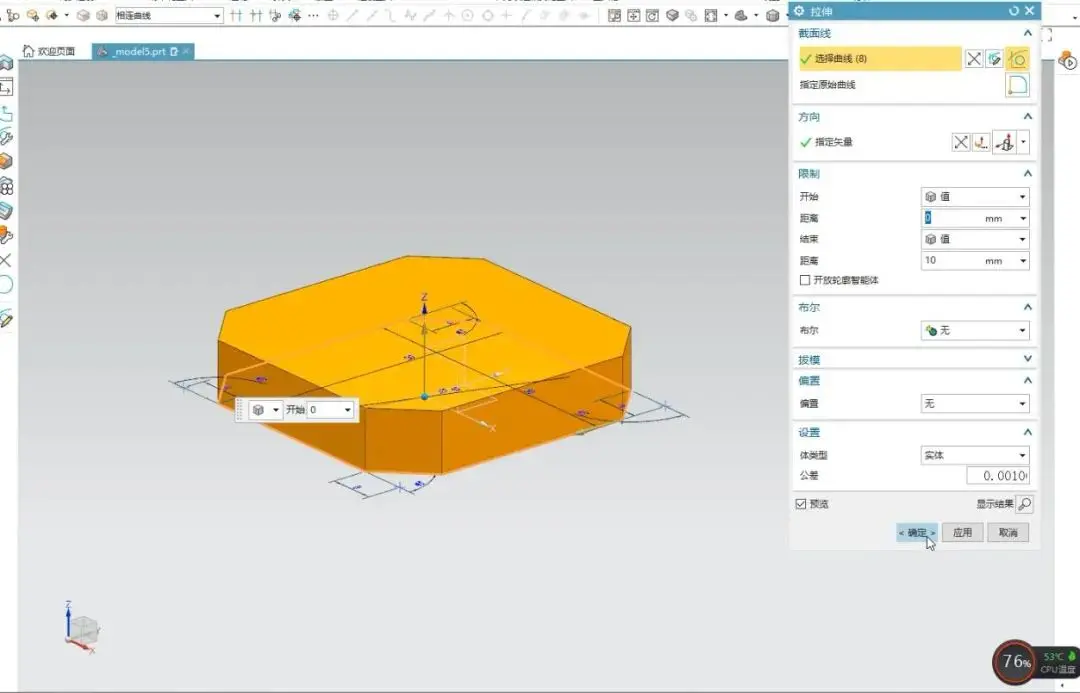

先拉伸多边形10mm

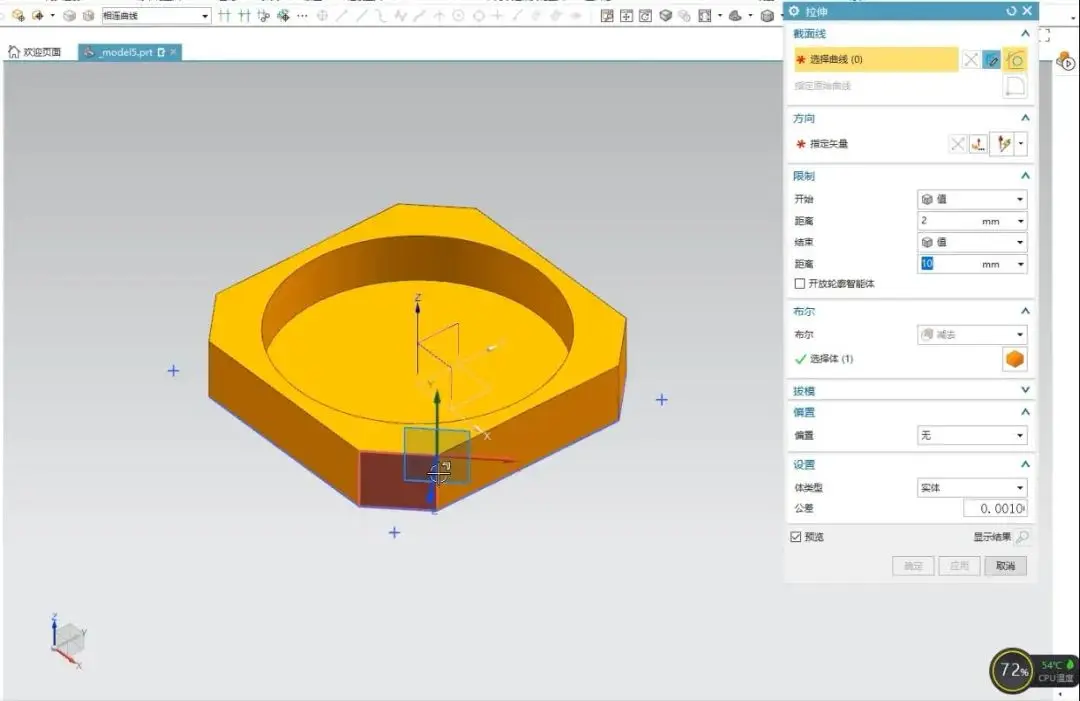

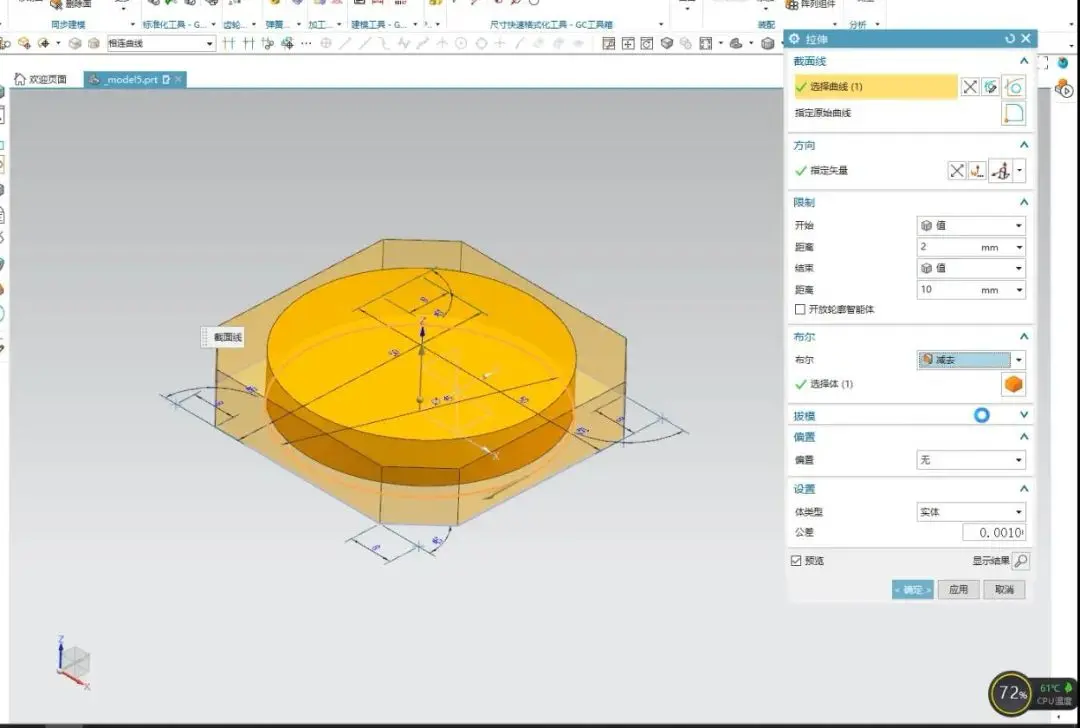

再拉伸圆开始距离2mm，布尔—减去

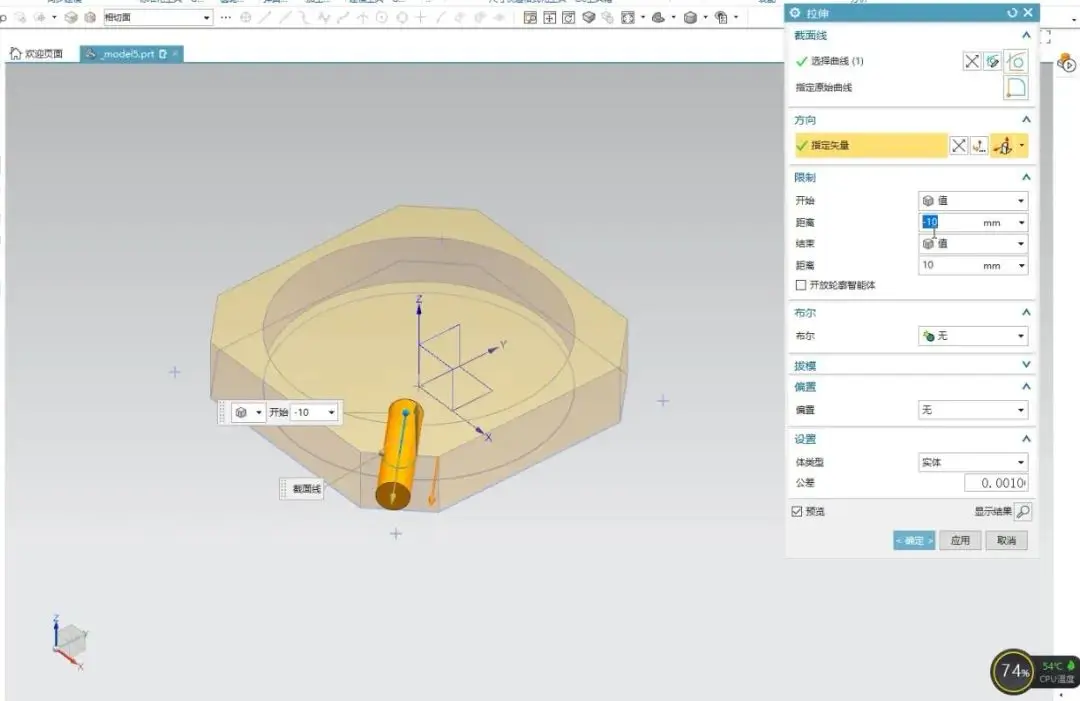

再如图绘制草图

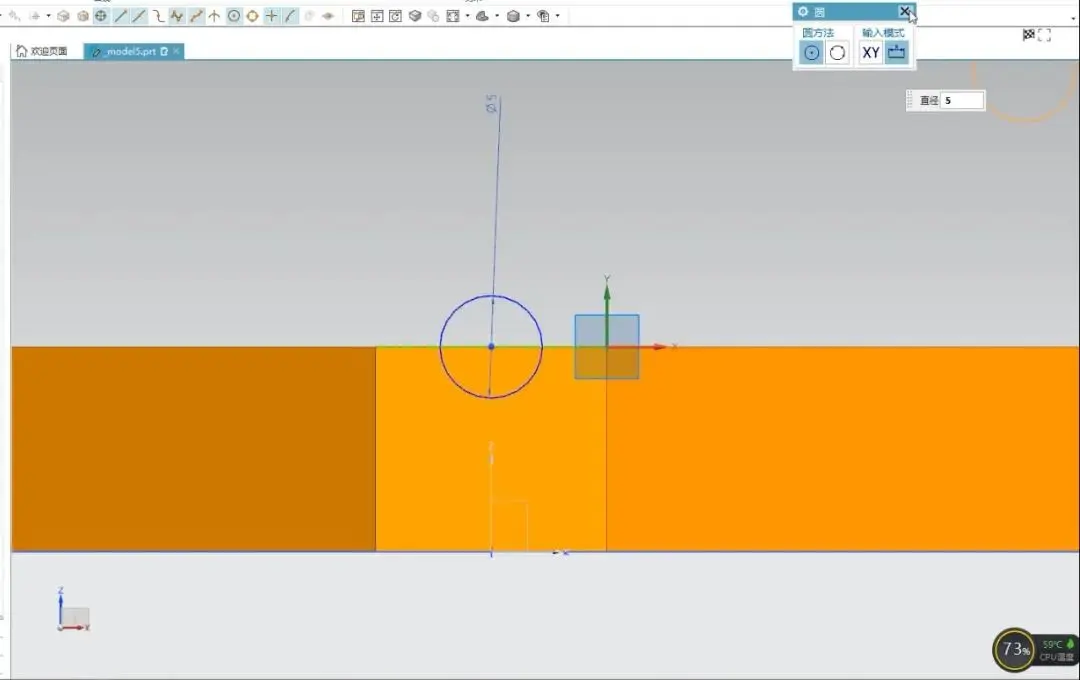

绘制一个5mm的圆

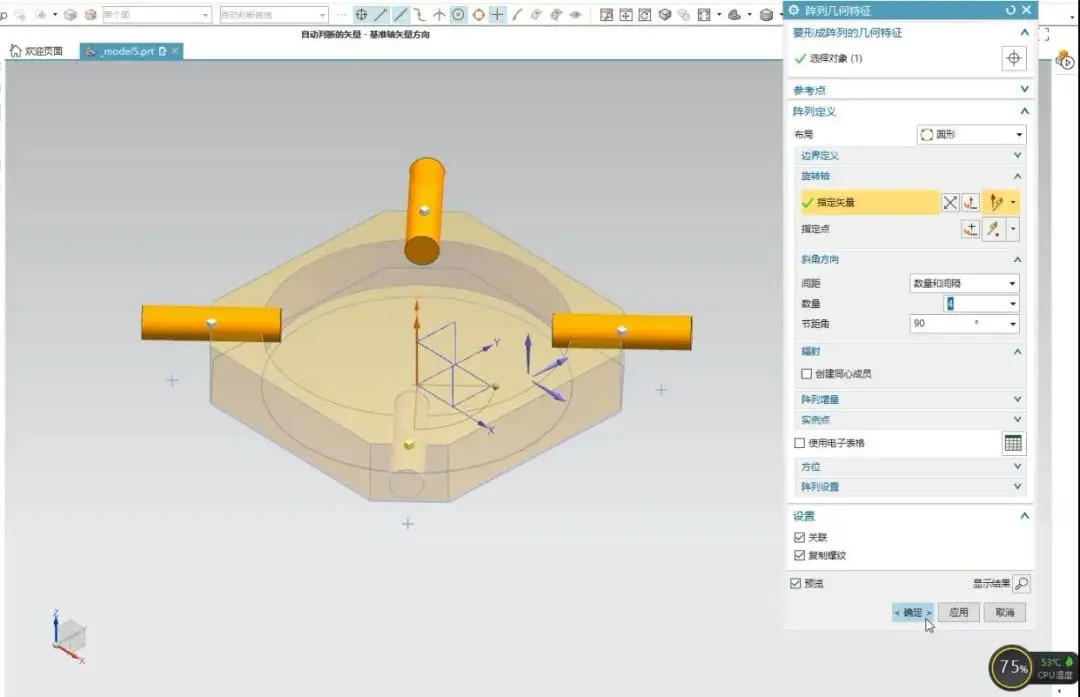

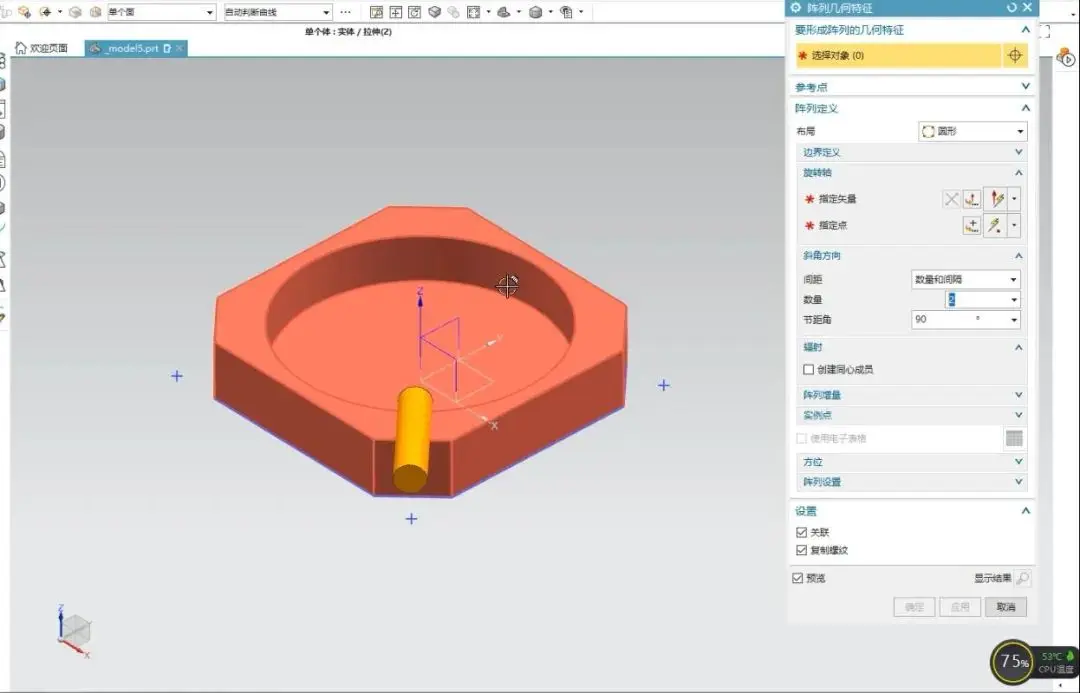

阵列几何特征，数量4个

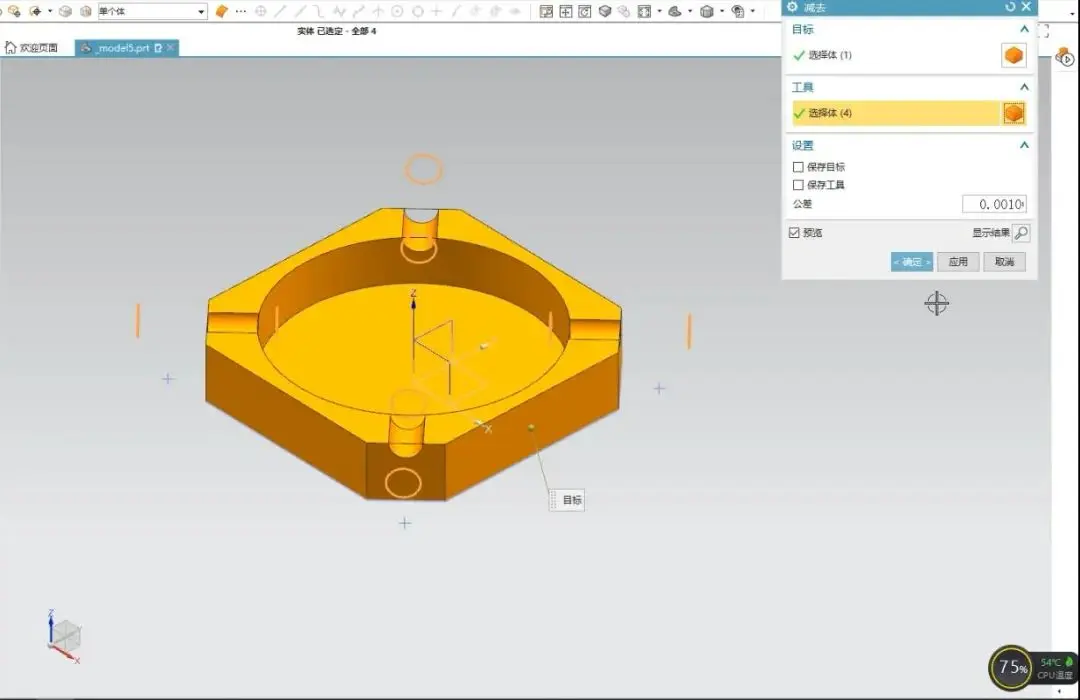

布尔—减去，这样就有了放烟的地方。

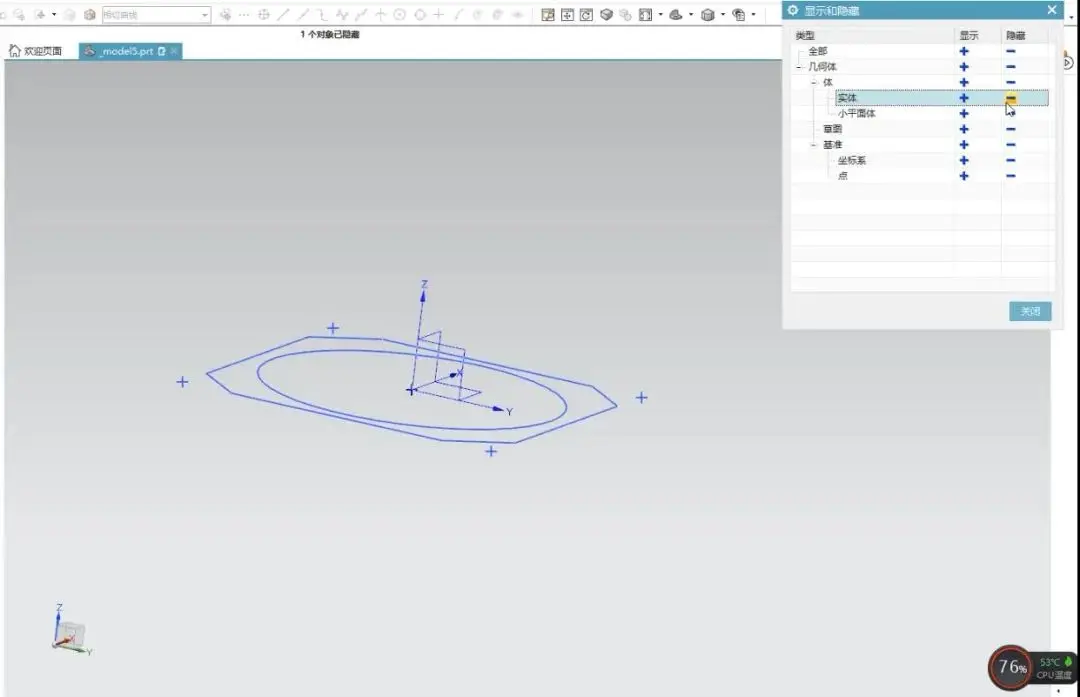

Ctrl+J 隐藏草图

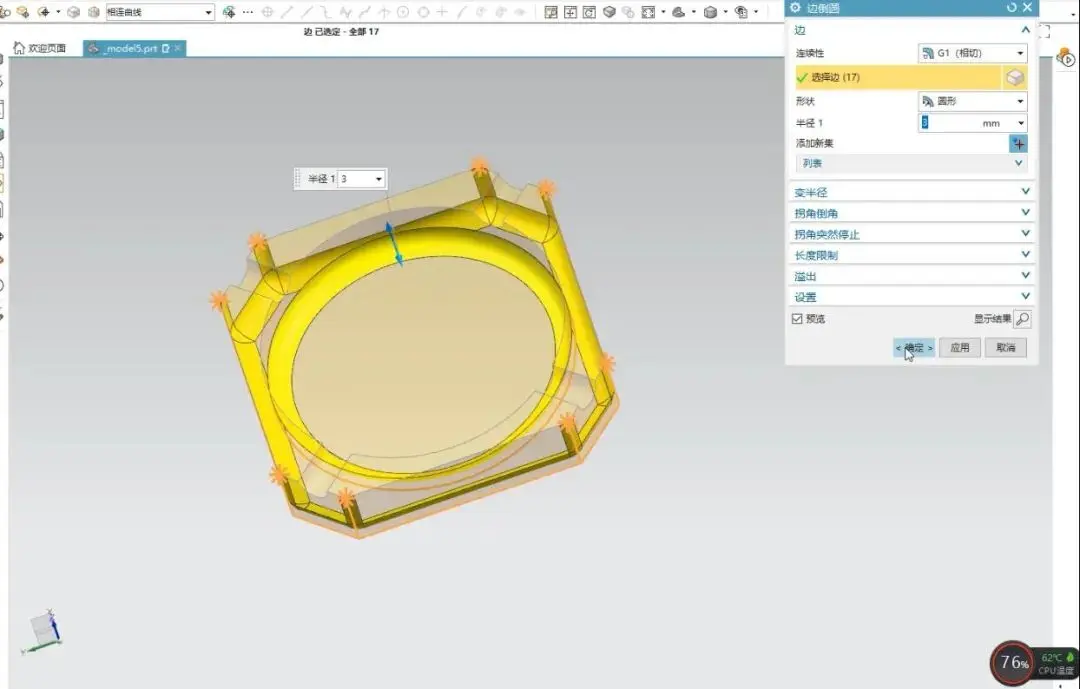

边倒圆，半径3mm

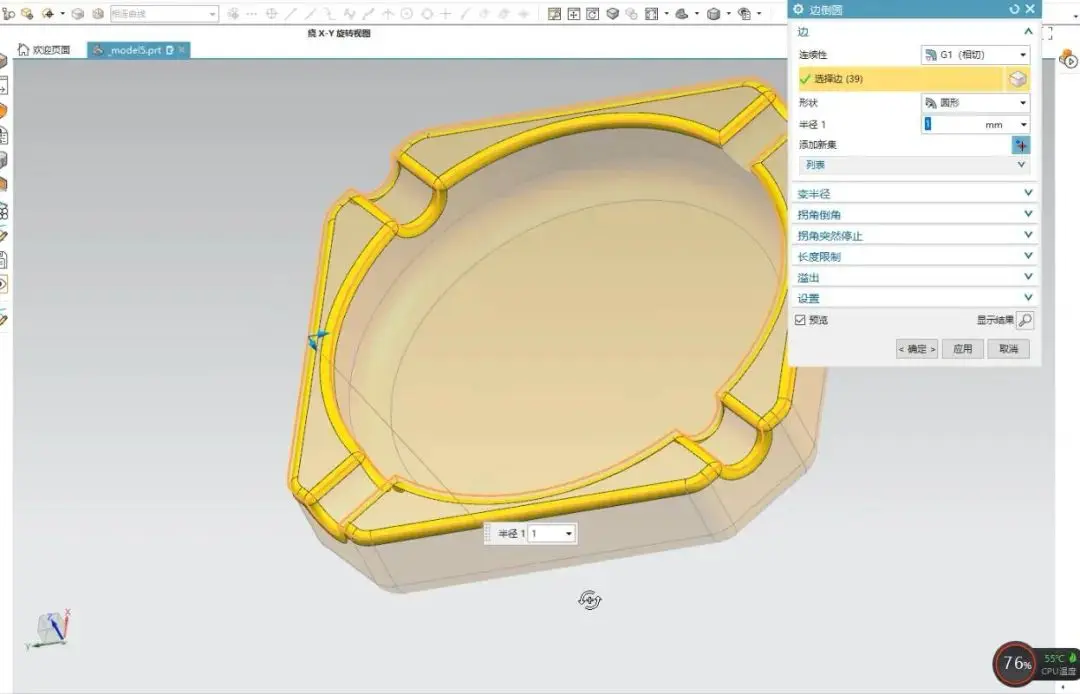

继续边倒圆1mm
完成，添加材质渲染一下，这个烟灰缸建模教程你学会了吗？
