UG/NX创意建模：好玩的玻璃手镯制作技巧

今天简单的来做一个特别适合新手的练习，一个阵列玻璃手环，步骤很简单，大家赶紧来试试做个玩玩吧~

建模过程：

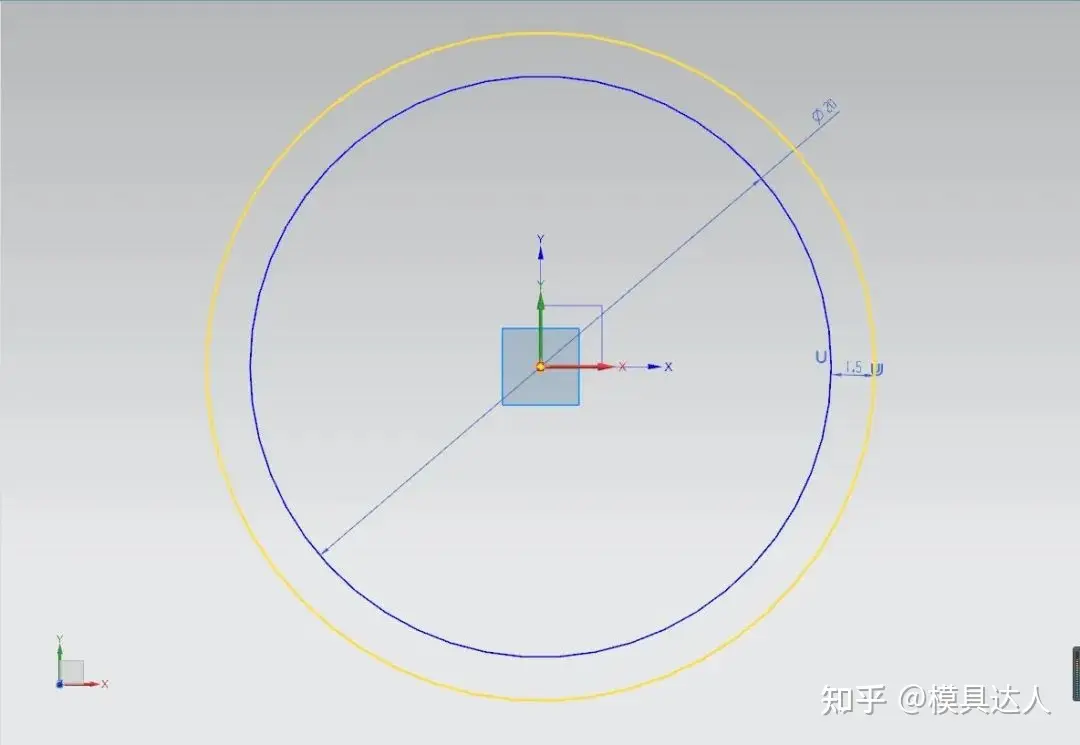

1、首先在XOY平面创建草图，做一个直径为20mm的圆，再偏置1.5mm 。

【想要领取 免费UG学习资料 的小伙伴可以加入咱们的学习交流群啊~】

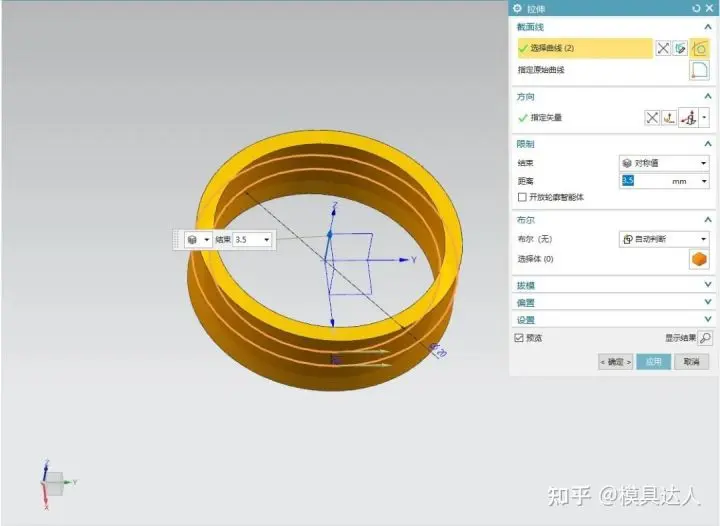

2、完成草图后进行拉伸操作，对称值为3.5mm。

3、在实体圆环的面上继续绘制草图，做出一个外圈是弧度的小三角样式

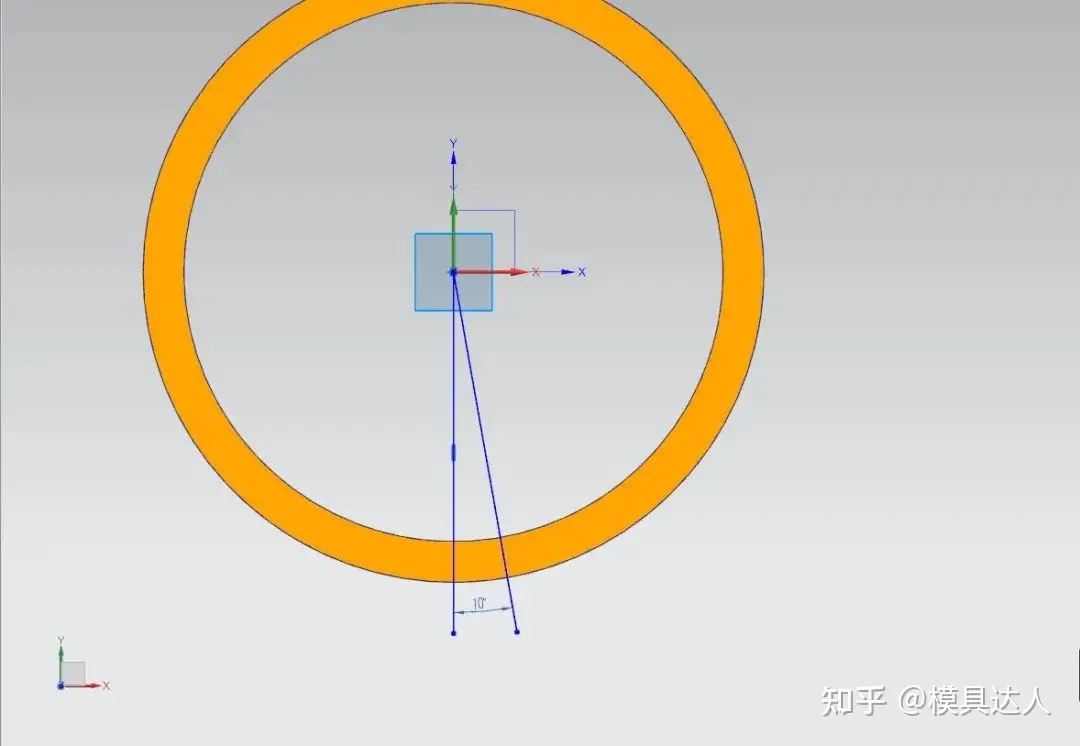

高0.65mm 夹角为10° （投影曲线绘制实体圆边线，最后修剪得出。）

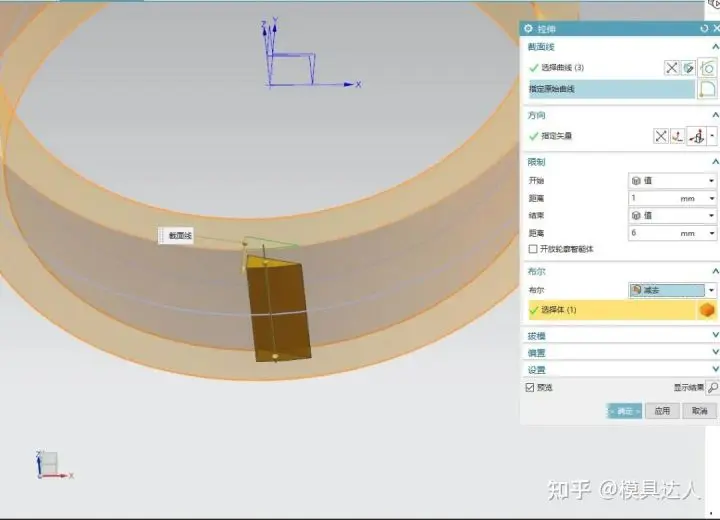

4、拉伸开始距离1mm，结束距离6mm，布尔选择减去

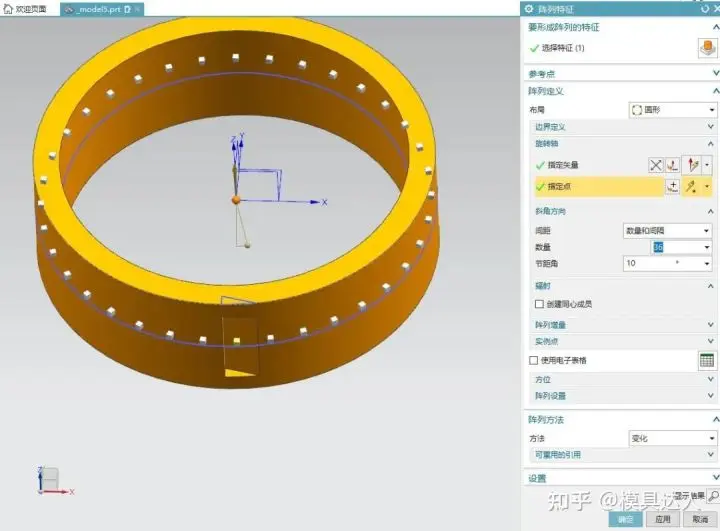

5、阵列特征【或者阵列面】，选取上述特征定义，圆形数量36个、节距角10°。

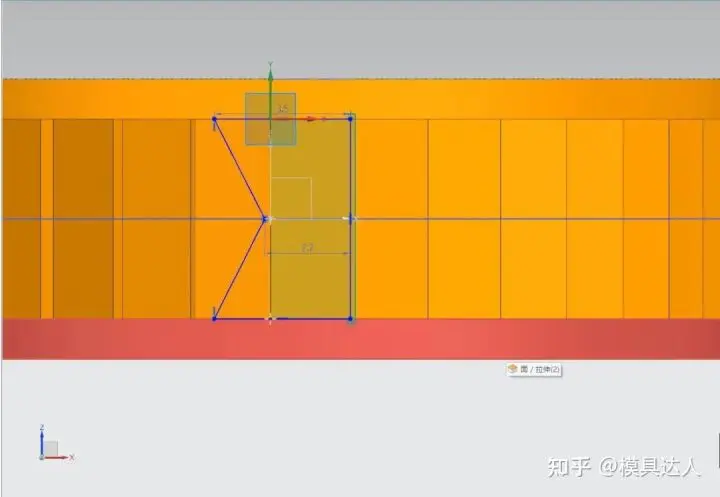

6、再绘制如下草图， 上底2.2mm 下底3.5mm

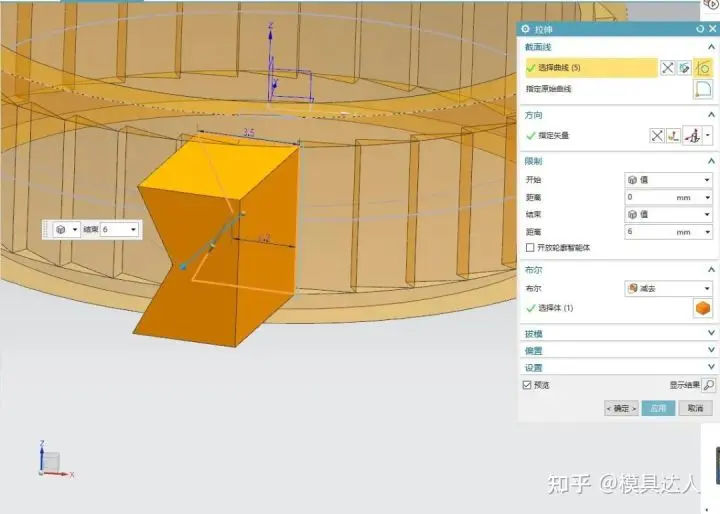

7、拉伸做出实体，布尔同样选择减去。

8、做边倒圆修剪，中间半径0.5mm，二边半径0.3mm。

9、继续阵列特征，选取拉伸减去和边倒圆特征进行阵列。数量36个、节距角10°。

10、整体做个边倒圆再美化一下，半径0.1mm。

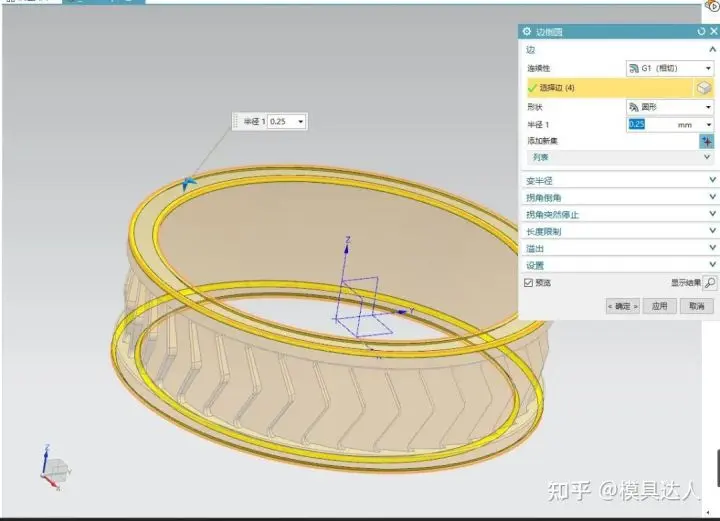

同上所述，半径0.25mm。

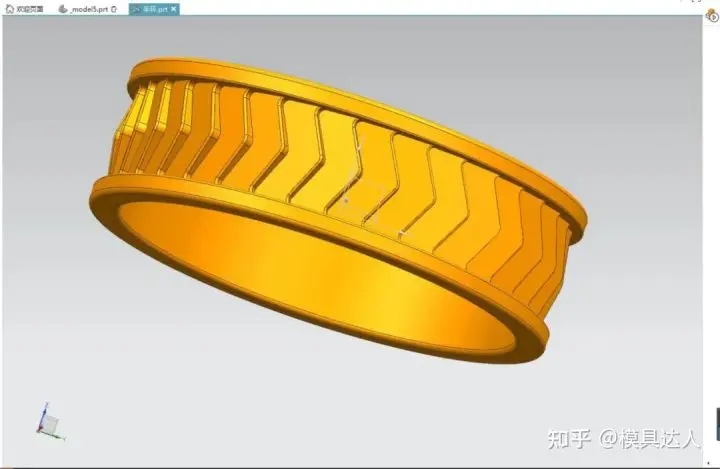

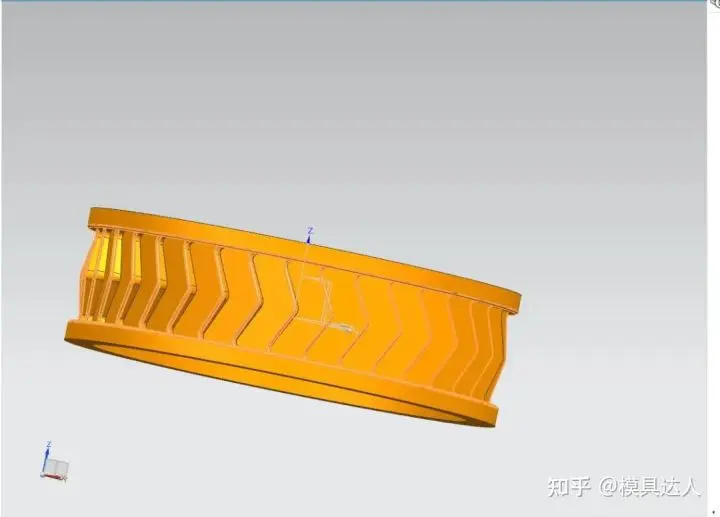

做到这一步建模也就完成啦，是不是特别简单？

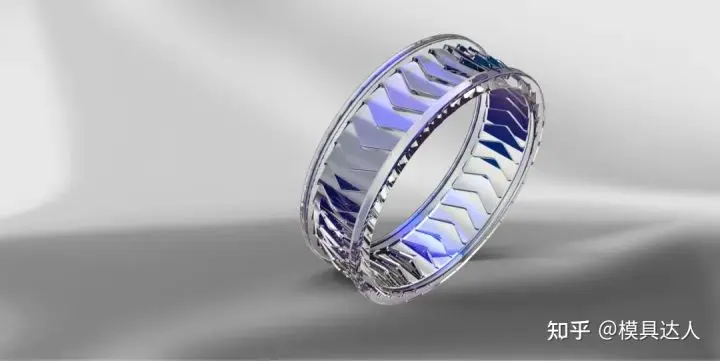

最后咱们再简单的给他渲染一下
