UG/NX模具设计：内滑块设计细节，一探究竟

我们曾经谈到过内滑块，但还是有许多朋友没有完全理解，当然内滑块的设计是有多种形式的，产品不同，模具结构是不同的，今天以下面案例再来谈一下吧

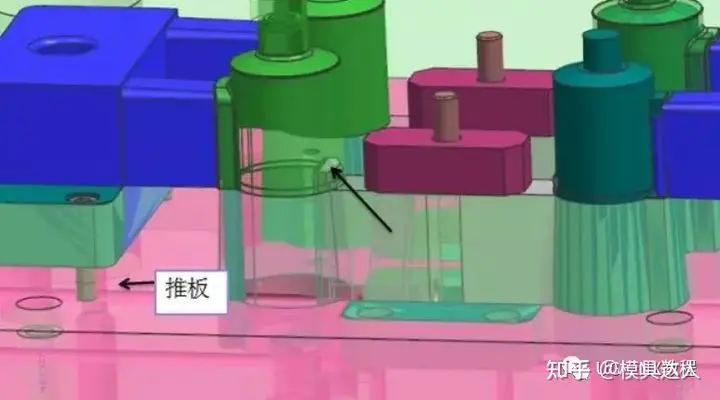

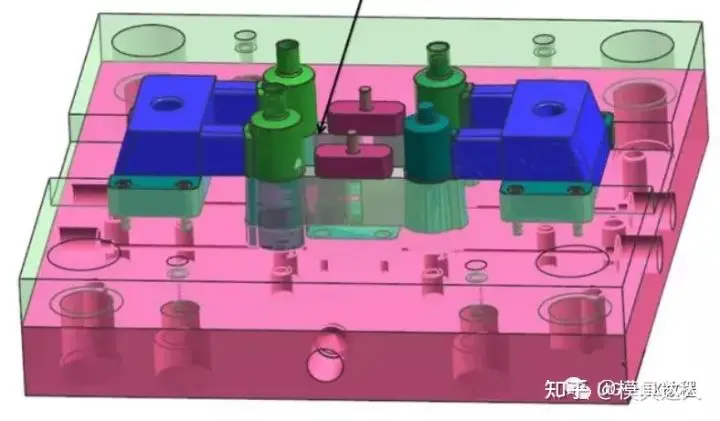

这副模具有一点特殊，产品是1X4，有两个外滑块在推板上滑动，内滑块在后模B板上滑动，推板暂时隐藏了

在设计这副模具的内滑块时就需注意了

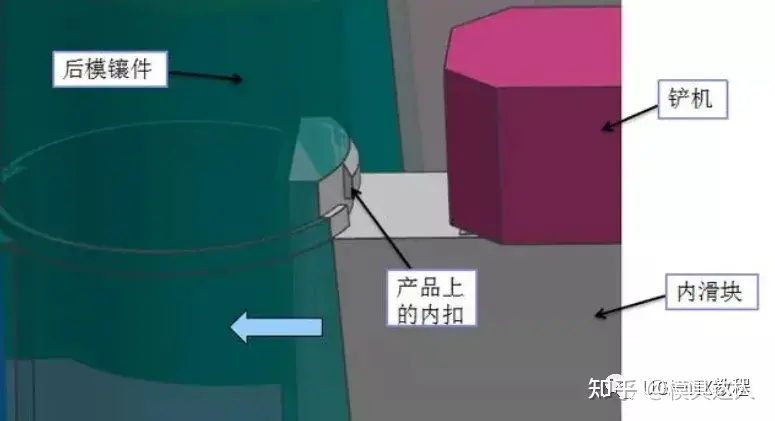

后模镶件是固定在 B板内的，那么，内滑块不能放在推板上，如果内滑块在推板内滑动，顶出时是顶不动的，箭头所指的面会顶住镶件，而镶件是固定在B板上的

内滑块是不能在竖直方向运动的，红色箭头那里后模镶件与内滑块顶面只能在水平方向相对运动，也就是说推板顶出时对内滑块没有任何影响，同时我们还要考虑模具的顺利复位,

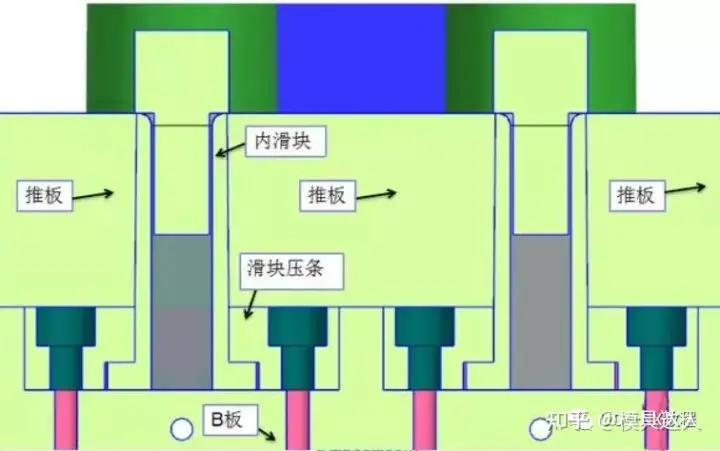

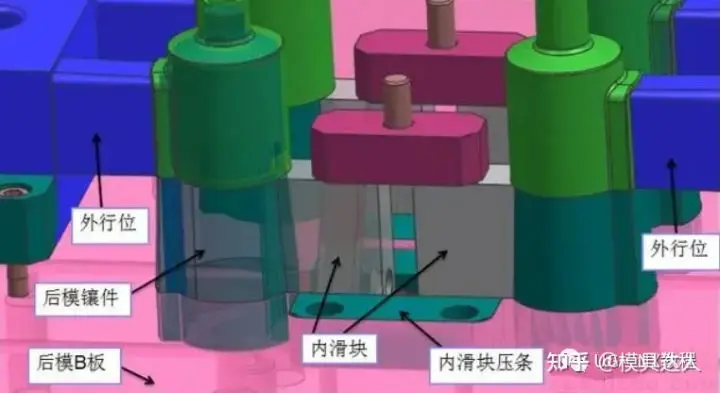

4个内滑块是在后模B板上滑动的，不能放在推板内滑动，如果放在推板内，则顶不动

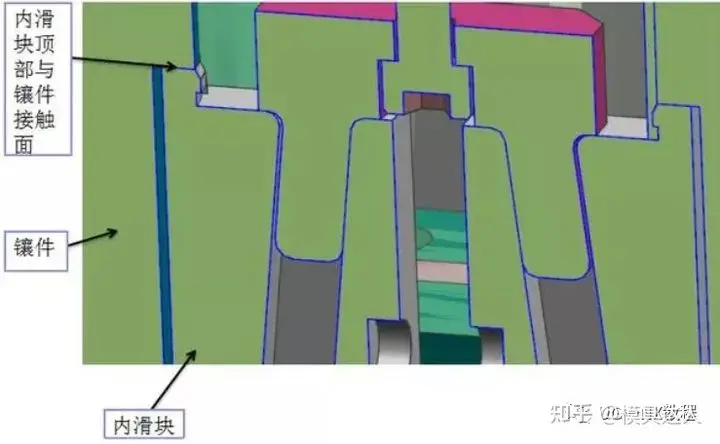

再从箭头这里剖开看一下内滑块和推板的关系

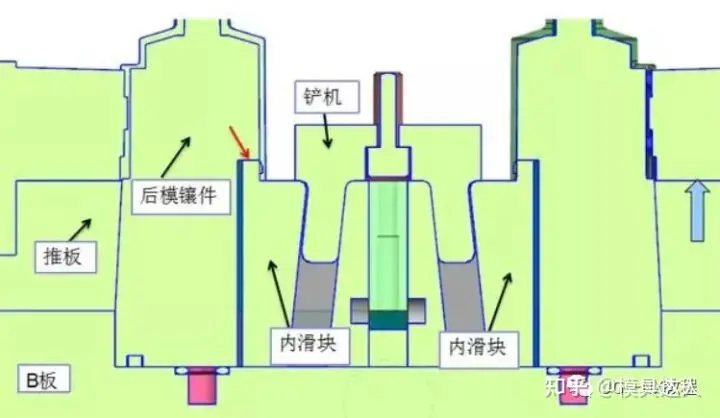

从这个图我们就可以看到推板的顶出和内滑块的滑动没有任何干涉，复位时也能顺利复位，但是在不同的模具结构里，内滑块的形式是各不相同的！
