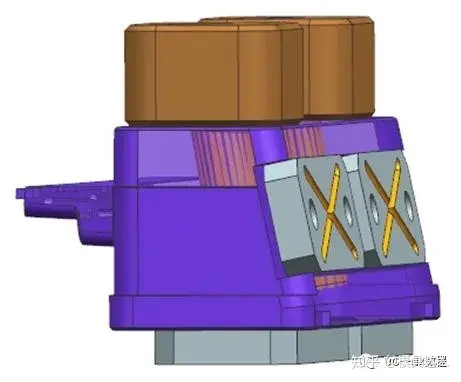

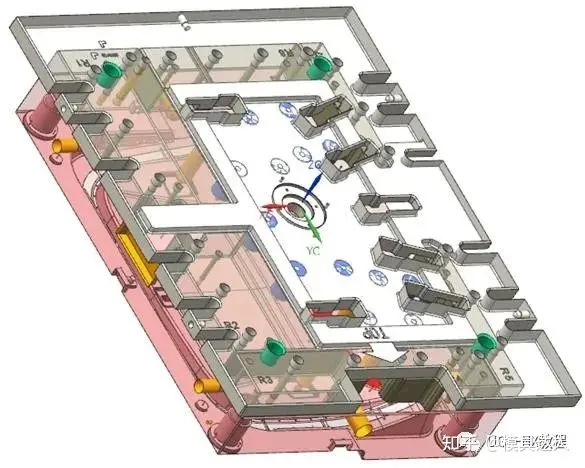

UG/NX模具设计：汽车模滑块设计标准解析

一、滑块斜导柱角度一般≤20°，斜导柱直径一般≥φ16MM，殊情况需公司评审确定；

二、滑块斜导柱的角度比铲基面的角度小2°；

三、滑块斜导柱固定块厚度一般为斜导柱直径的二倍左右；

四、滑块背面及底面需贴耐磨块（特殊情况底面可不贴耐磨块）；

五、侧向力较大的滑块需增加反铲；

六、滑块均需安装弹簧或者其它定位机构（地侧特殊情况可不安装）；

七、大滑块及胶位面较多的滑块需增加冷却水；

八、滑块均需要有限位，限位柱(块)需埋入模具里5MM以上，不得使用螺丝、垃圾钉等直接安装在滑块

滑动底面上限位；

九、滑块需编号，编号选用D+数字，编号需按照一定的顺序，不得随意编写；

十、油缸抽芯的滑块需安装行程开关；

十一、滑块设计完成后需检查脱模角度、抽芯距离、斜导柱长度等；
