UG模具设计精解：滑块嵌套结构的经典应用

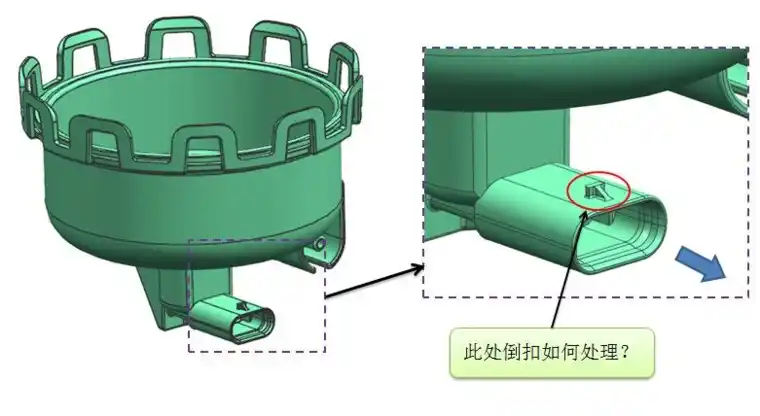

注塑模具设计处理产品倒扣常用的两种方法是做斜顶或者滑块，如下图所示，此类倒扣我们如何去做结构，做滑块有骨位干涉了，无法出模，这种情况我们就要想到滑块里面出滑块，下面我来跟大家分享滑块里面出滑块如何做。

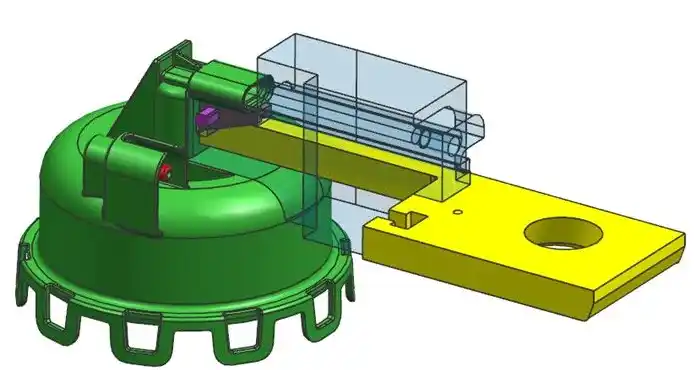

1.先把滑块镶件设计出来，里面的骨位先暂时不用处理，如图所示

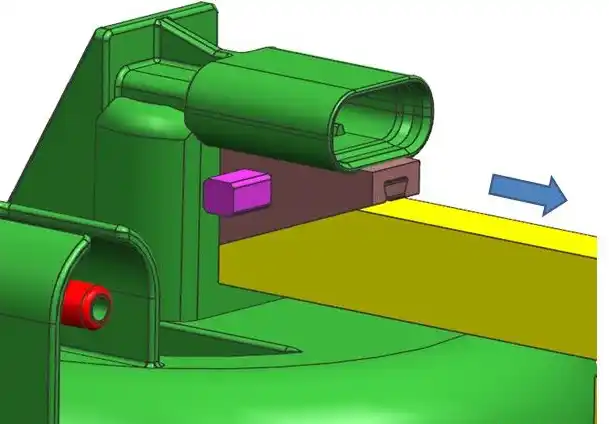

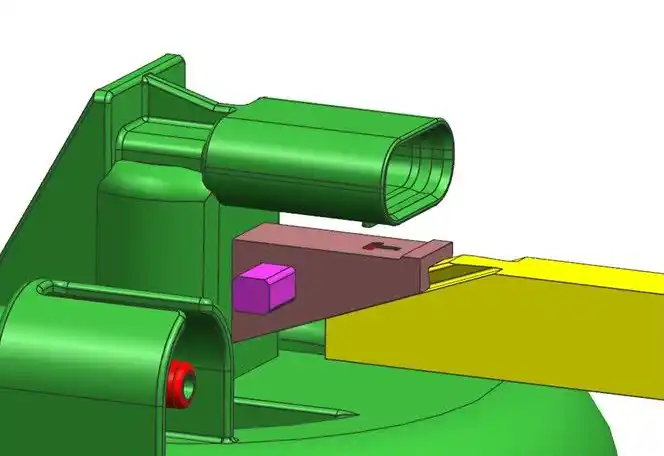

2.设计小滑块，采用燕尾槽带动小滑块，粉红色的方块为定位块，黄色驱动块往箭头方向抽，由于燕尾槽的作用，小滑块向下滑动，脱离倒扣

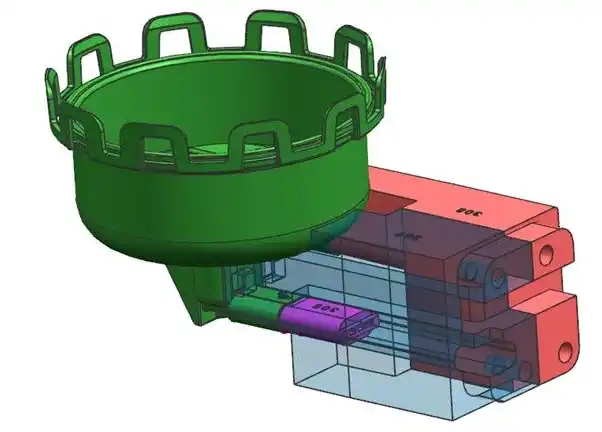

3.利用斜导柱驱动滑块，滑块需做延迟抽芯，先驱动黄色的驱动块，驱动小滑块抽芯，等脱离倒扣后，延迟抽芯到位，继续抽芯，脱完所有倒扣
