UG/NX绘图大赛：挑战高难度建模案例

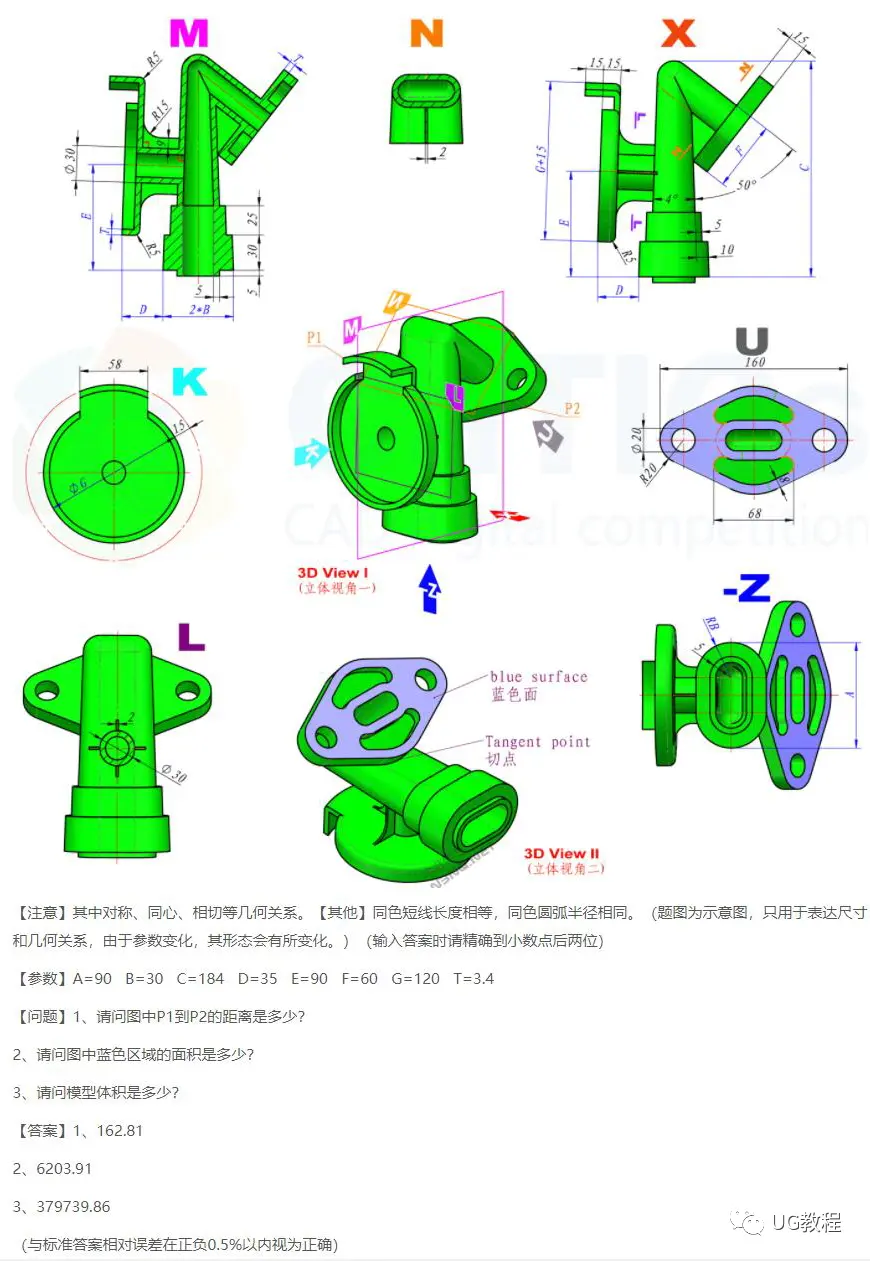

刚学UG的小伙伴都喜欢做一些练习，其中catics的大赛题目就成了很多人的练手题，上周有位小伙伴在画图时遇到这么个图，面对这个拐角不知如何处理，用扫掠管道都效果不行，这其实思路不对，大赛图主要看的是尺寸把握，其他基本不会有难度，来分析一下吧！

  建模过程：

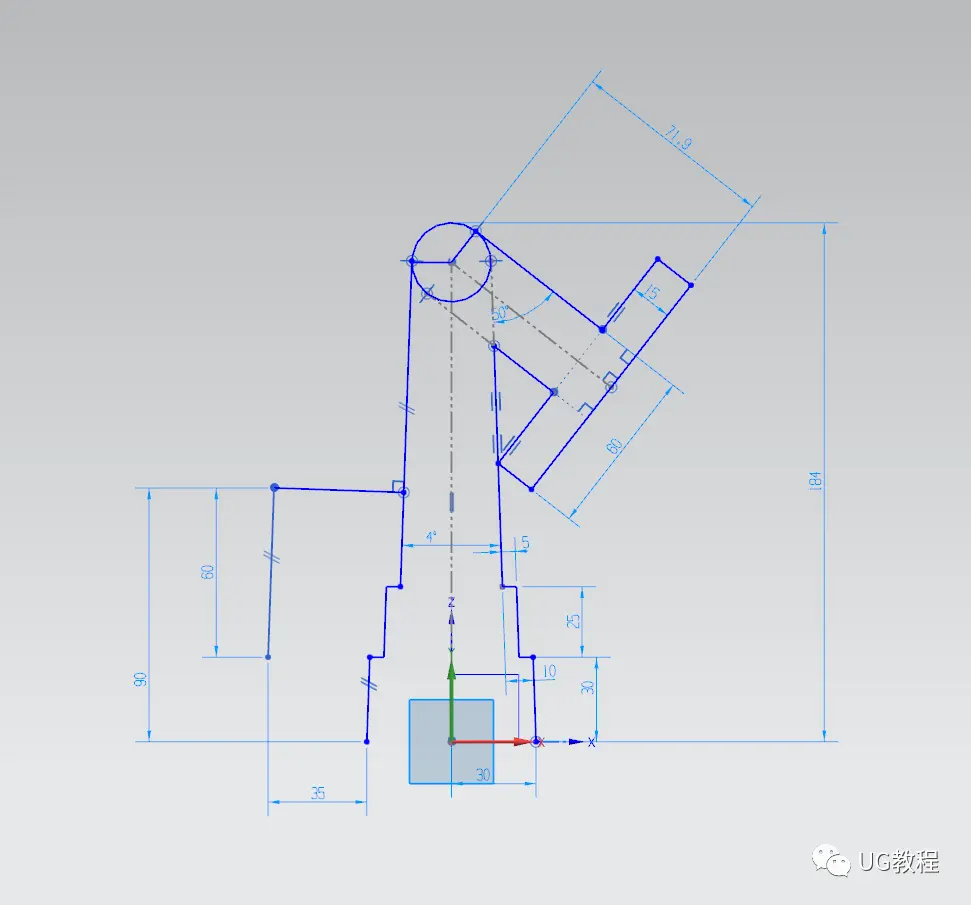

  1.首先绘制侧视图草图，画出中心线

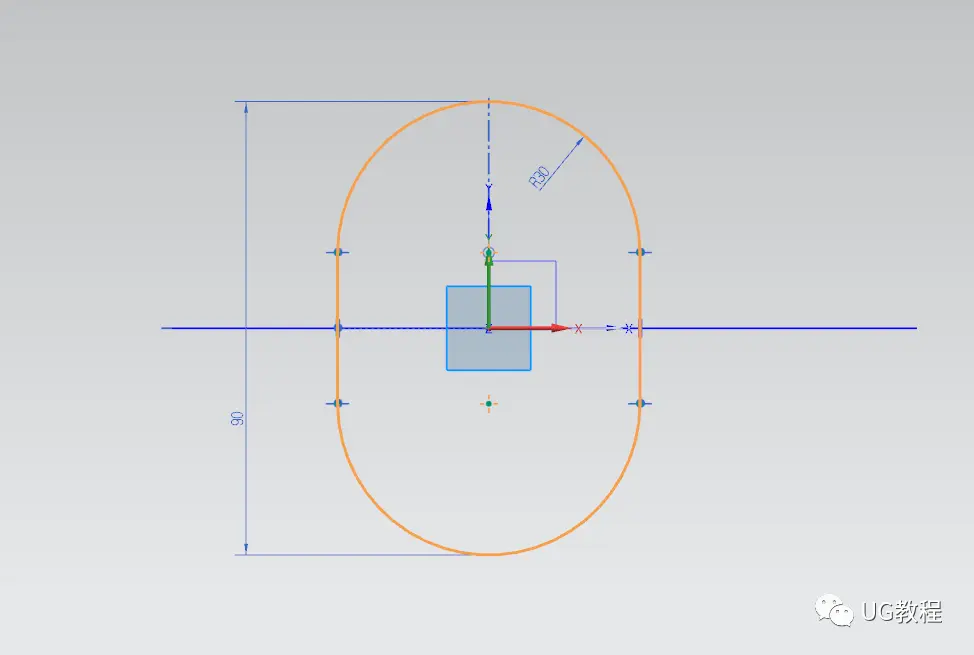

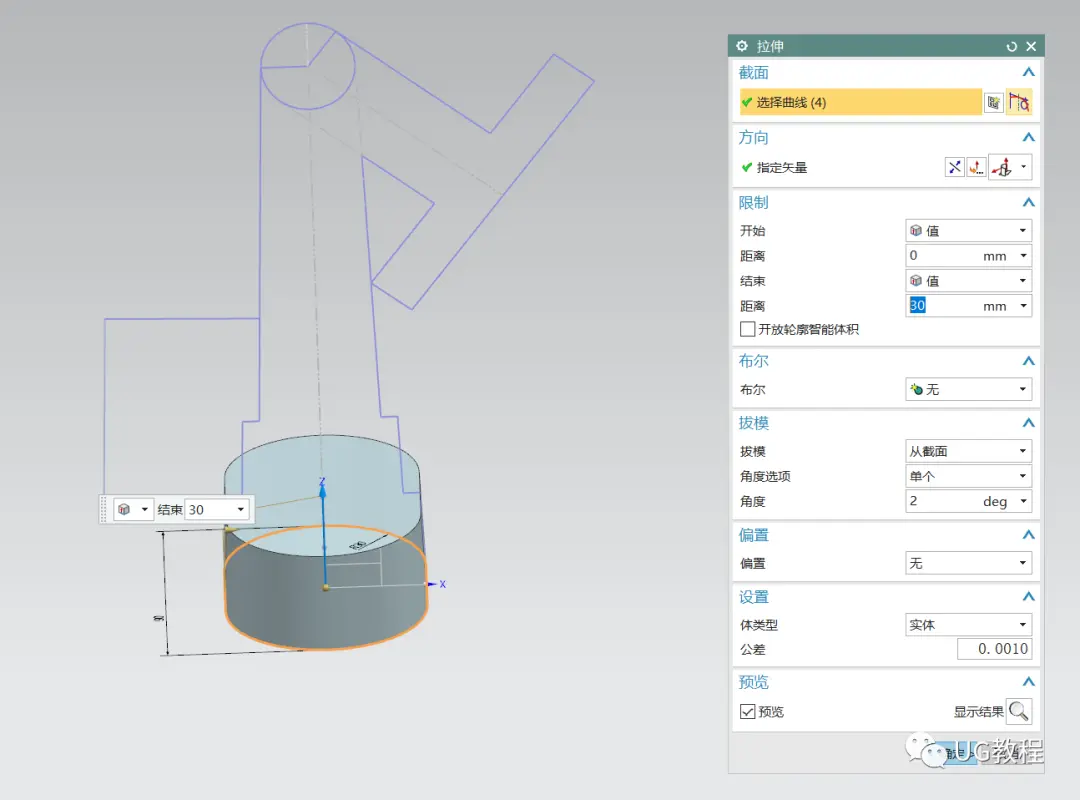

  2.然后在XY平面绘制底部柱台草图，并进行拉伸

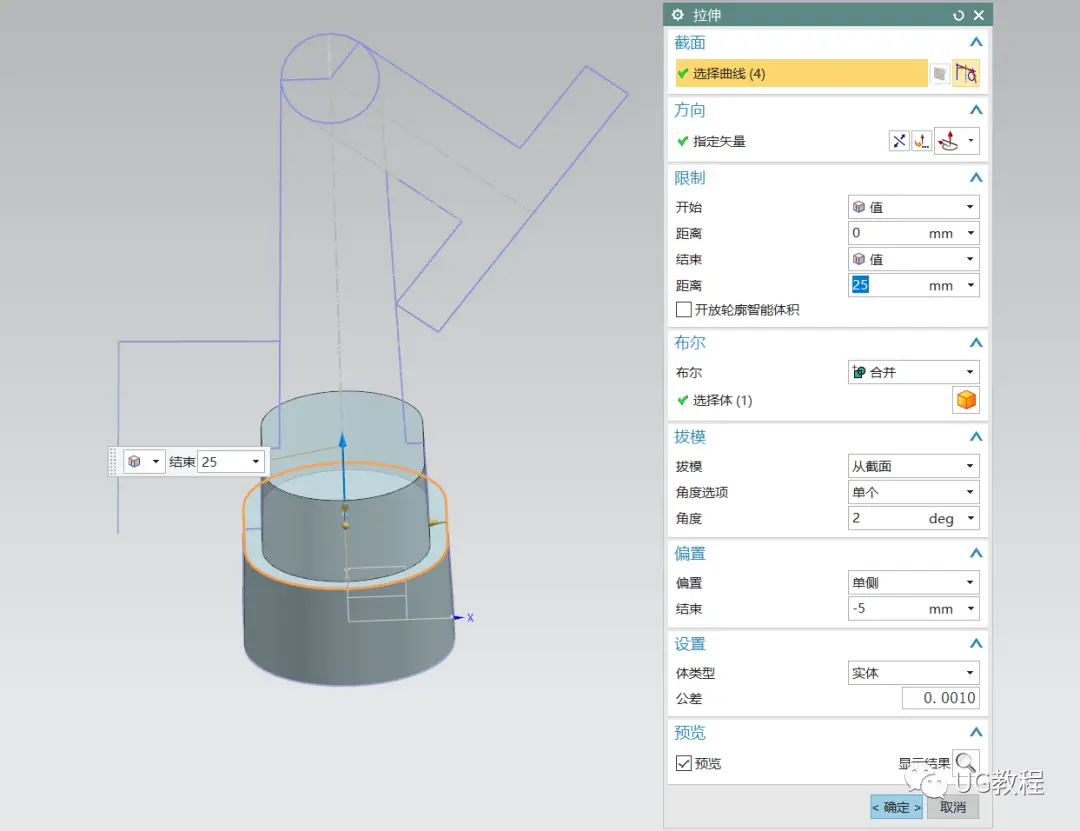

  3.再次进行拉伸，这次添加偏置可以省去画草图

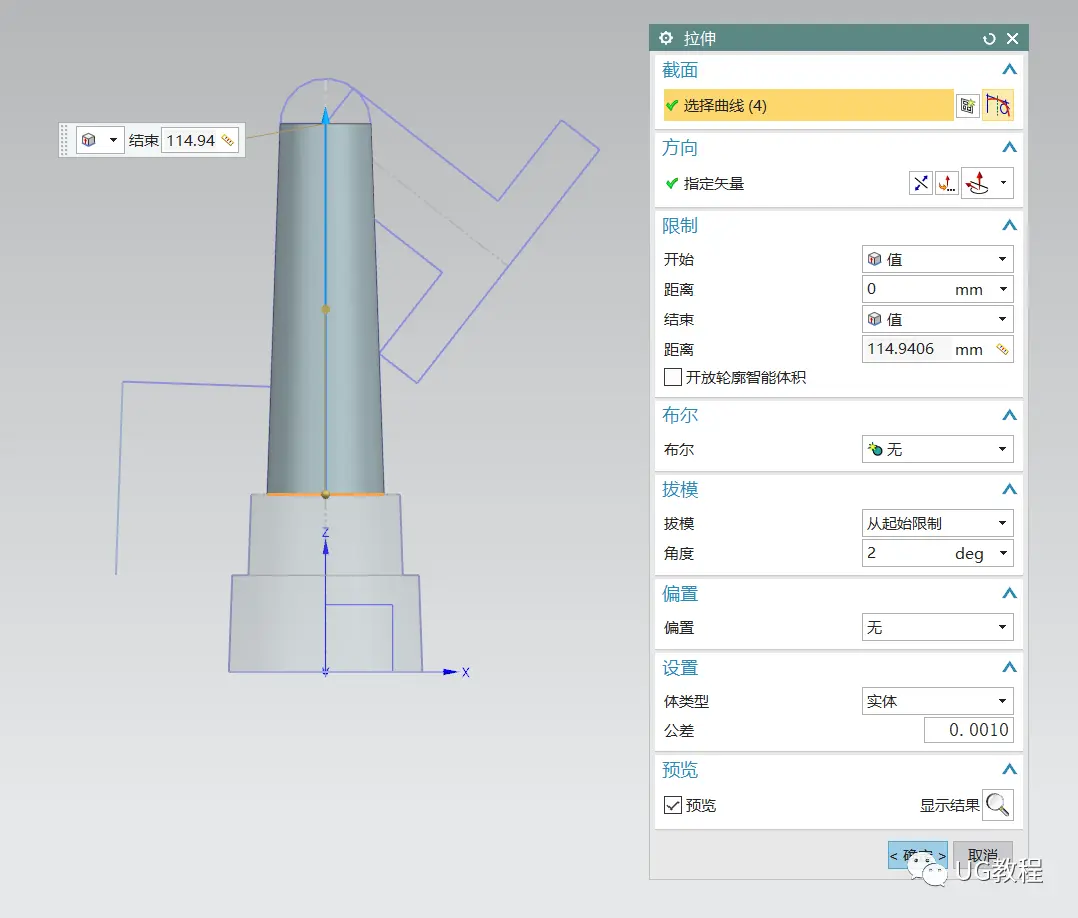

  4.接下来就是这个有斜度的柱台了，先绘制草图，然后拉伸到圆心平行线那里，采用测距输入拉伸距离数值。

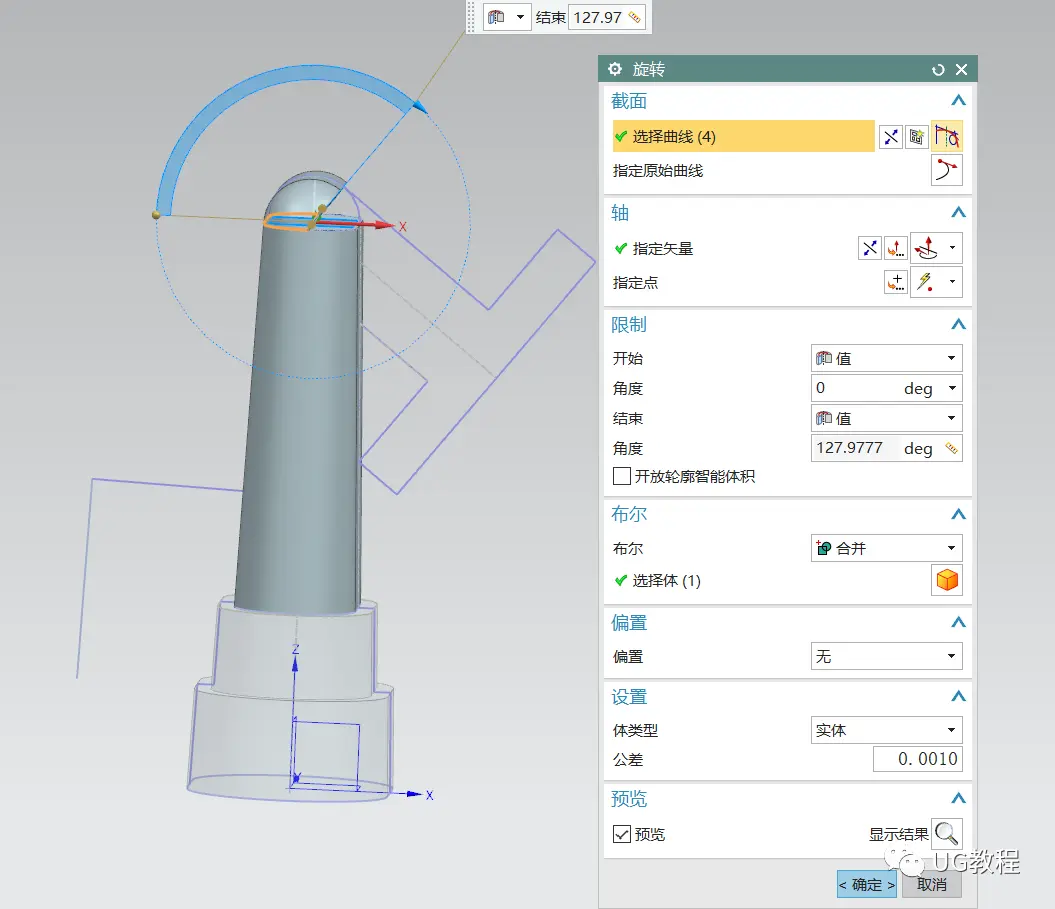

  5.在拉伸面上创建草图，投影线然后进行旋转，旋转到过圆心的另一根平行线那里

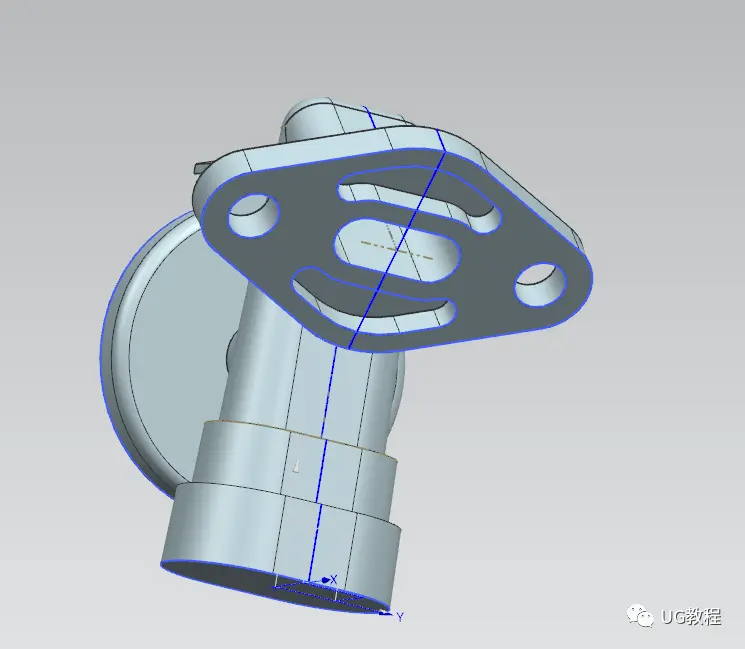

  6.在右边斜线上创建基准面绘制草图拉伸到与旋转面接触为止。

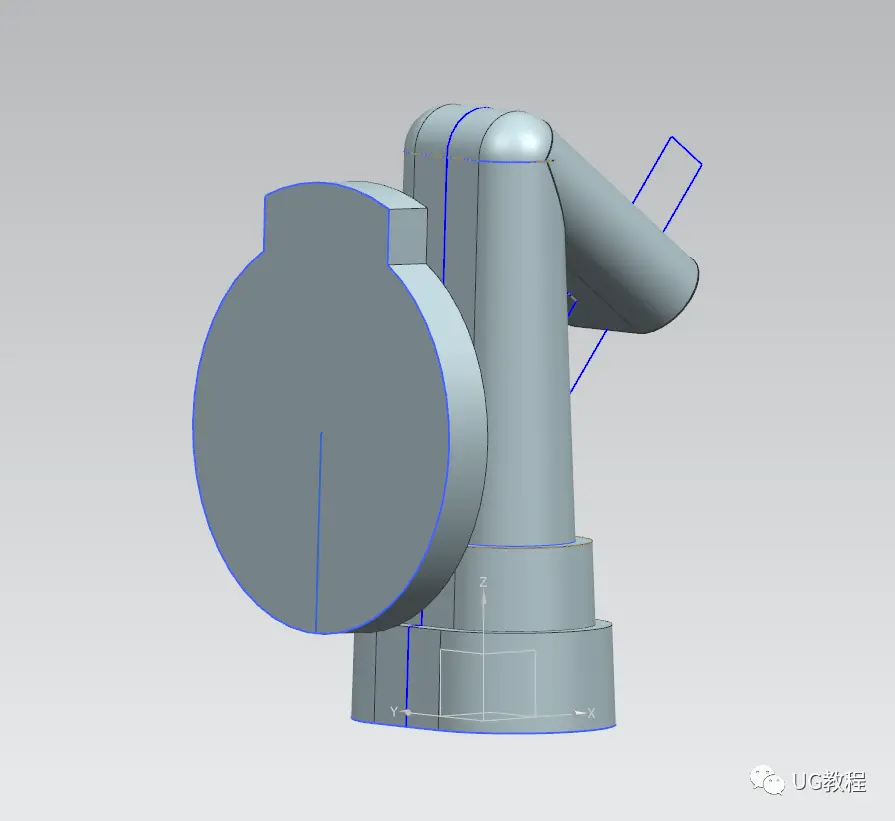

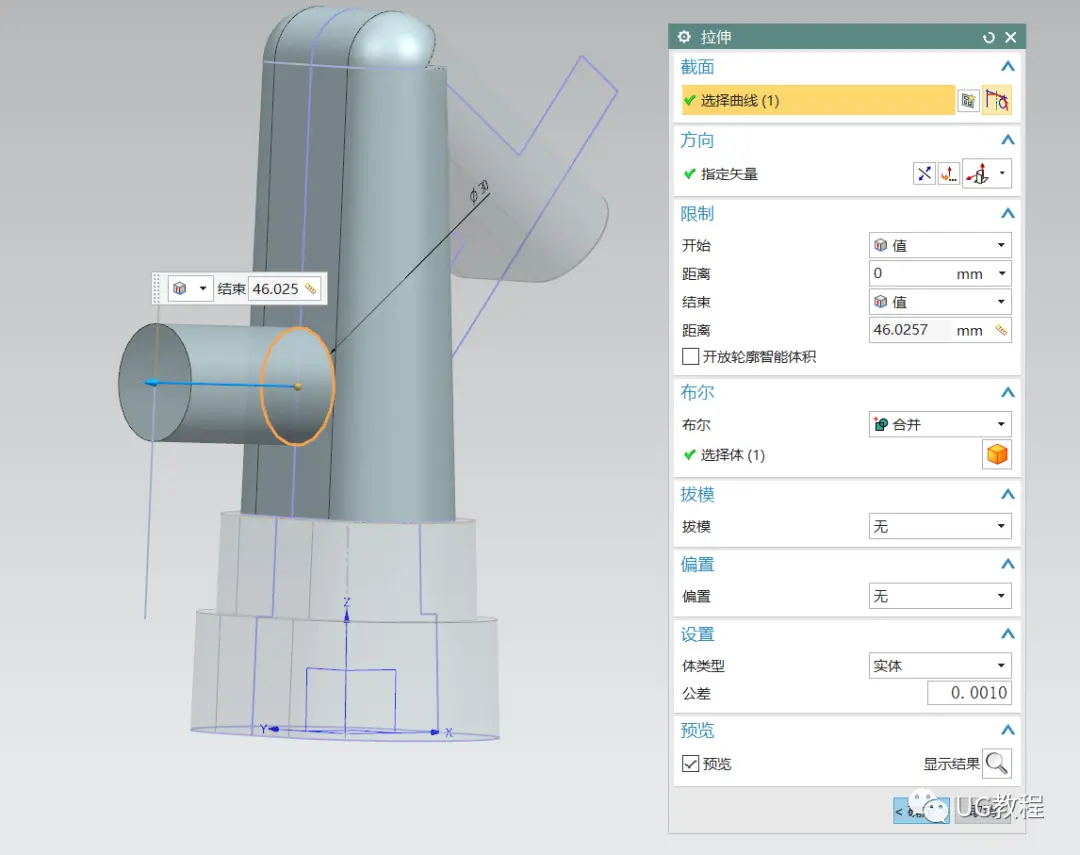

  7.在侧面拉伸圆柱，拉伸圆台，

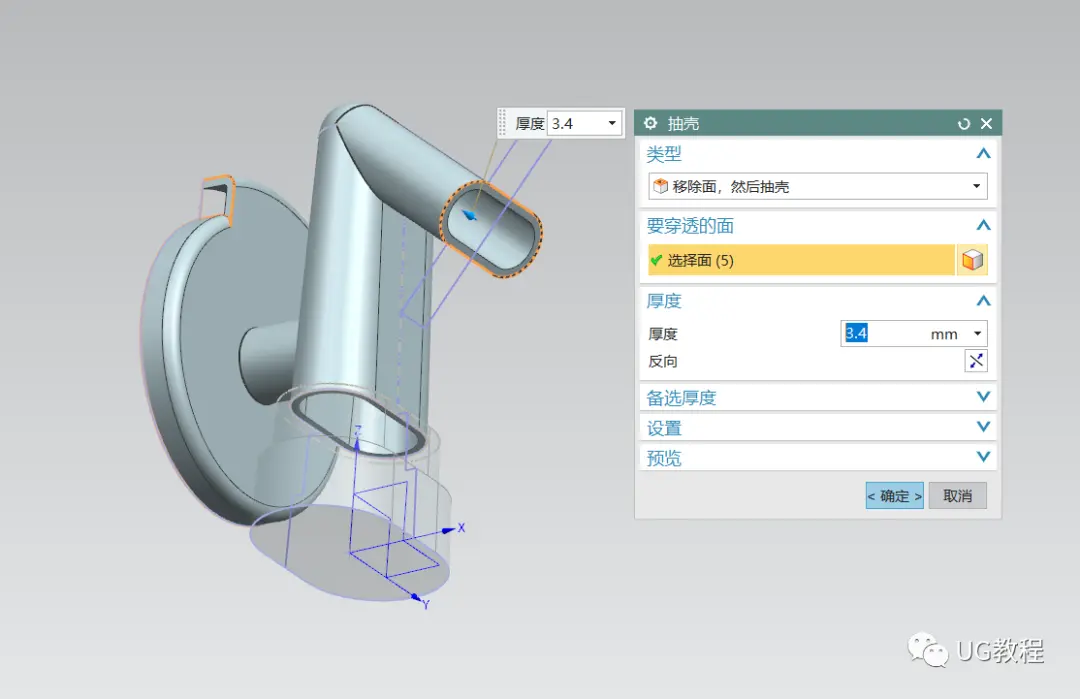

  8.倒圆角后进行抽壳

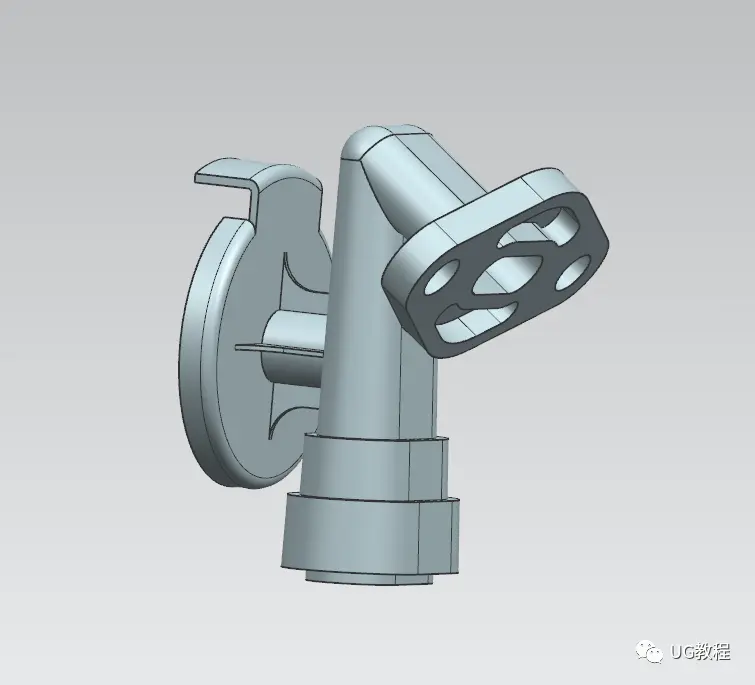

  9.侧面部分也是拉伸及拉伸求差完成。

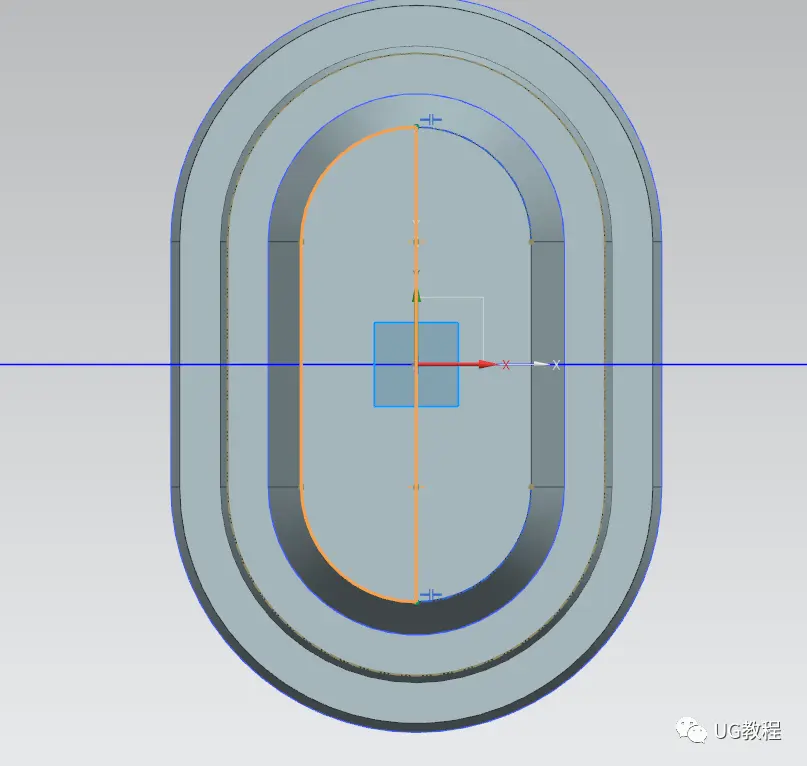

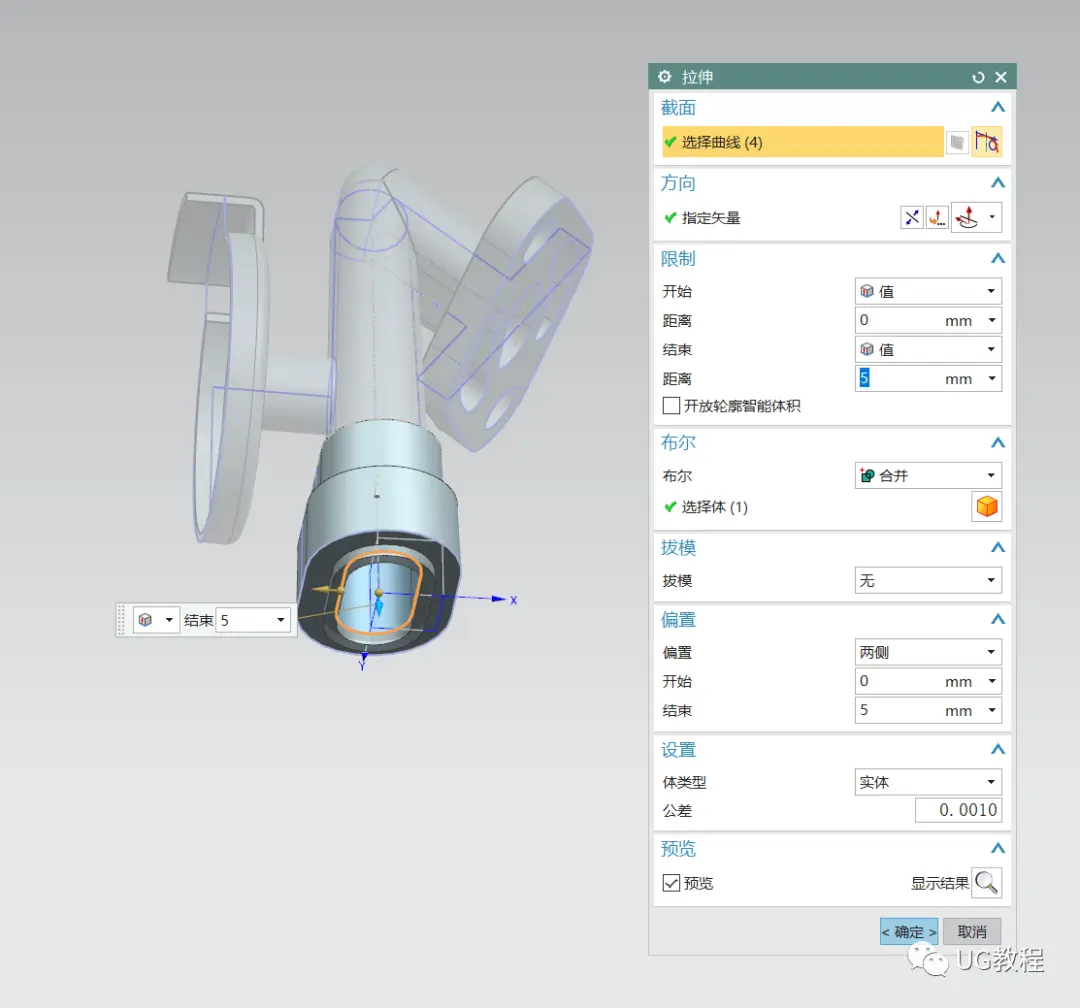

  10.底部拉伸求差后拉伸偏置

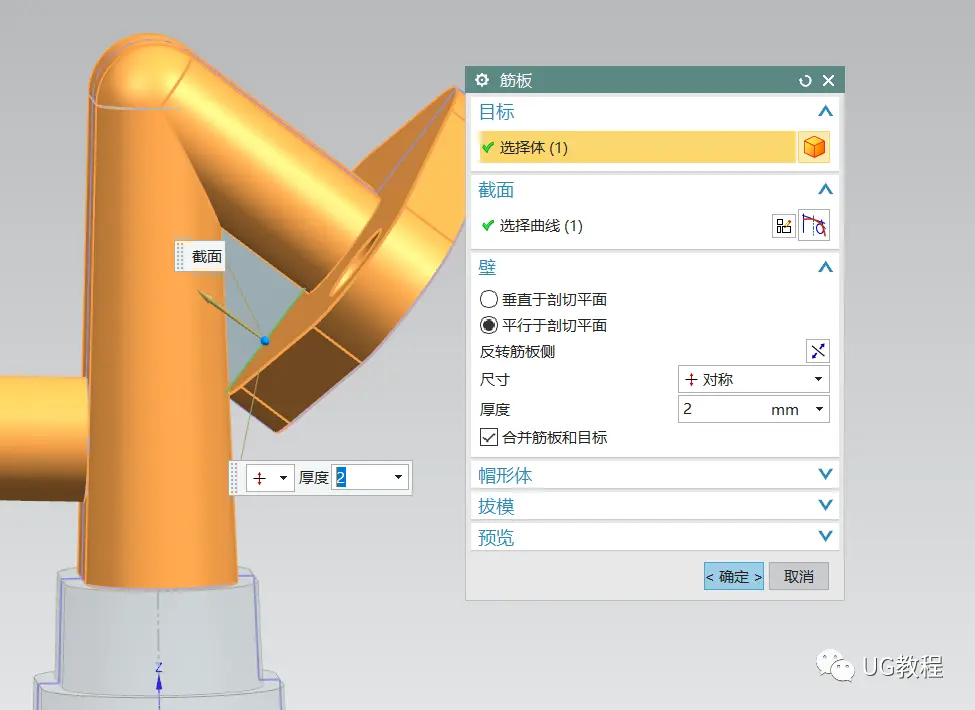

  11.右侧三角区域用筋钣命令做筋位。

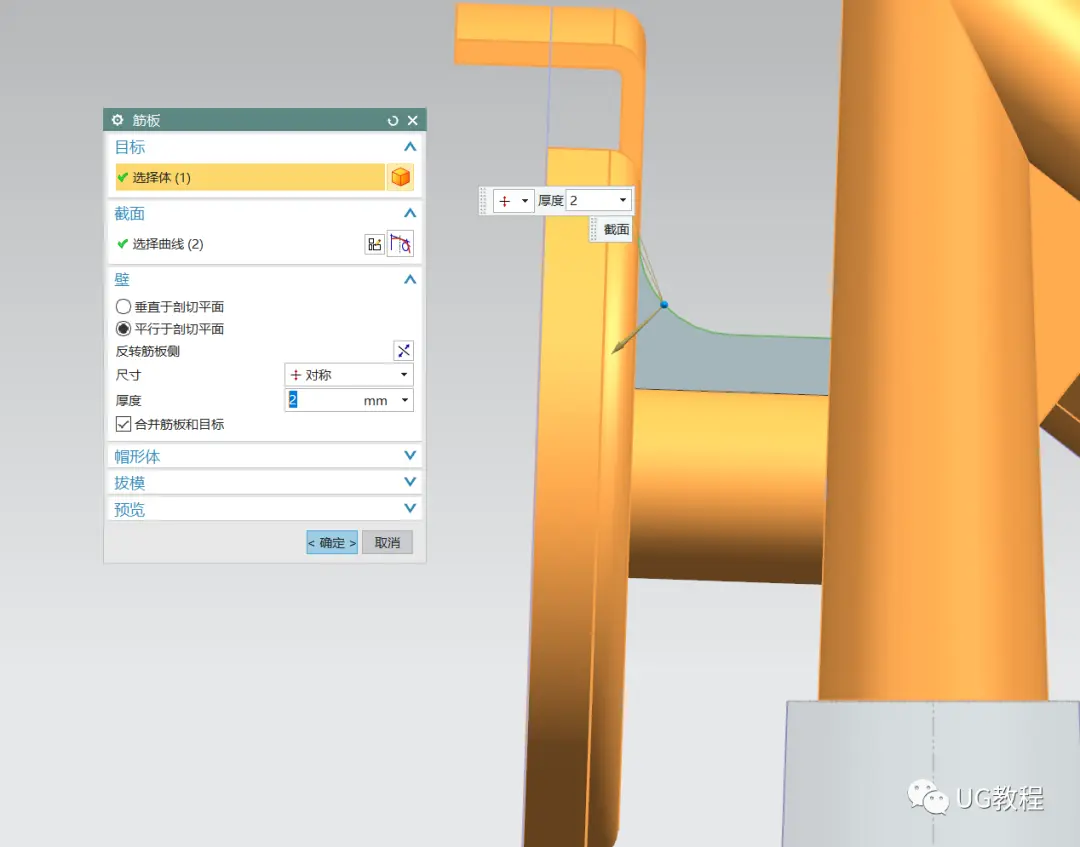

  12.左侧的加强筋也是如此操作一遍，

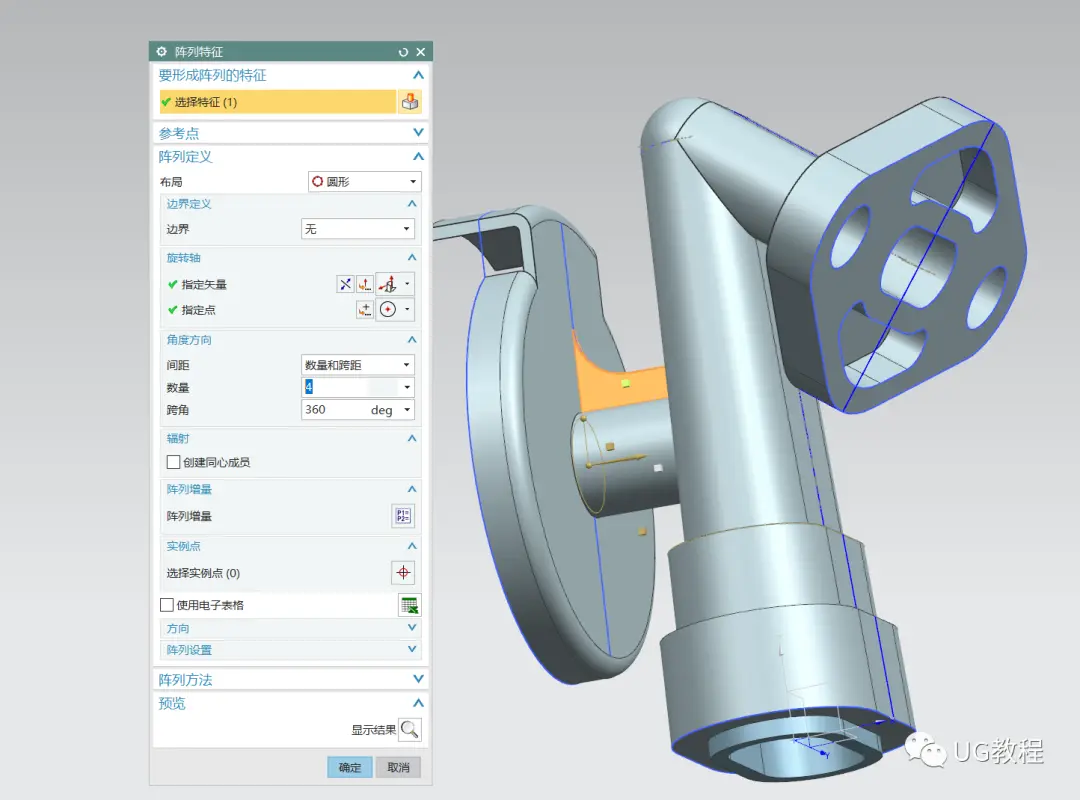

  13.阵列一圈，然后整体求和完成。

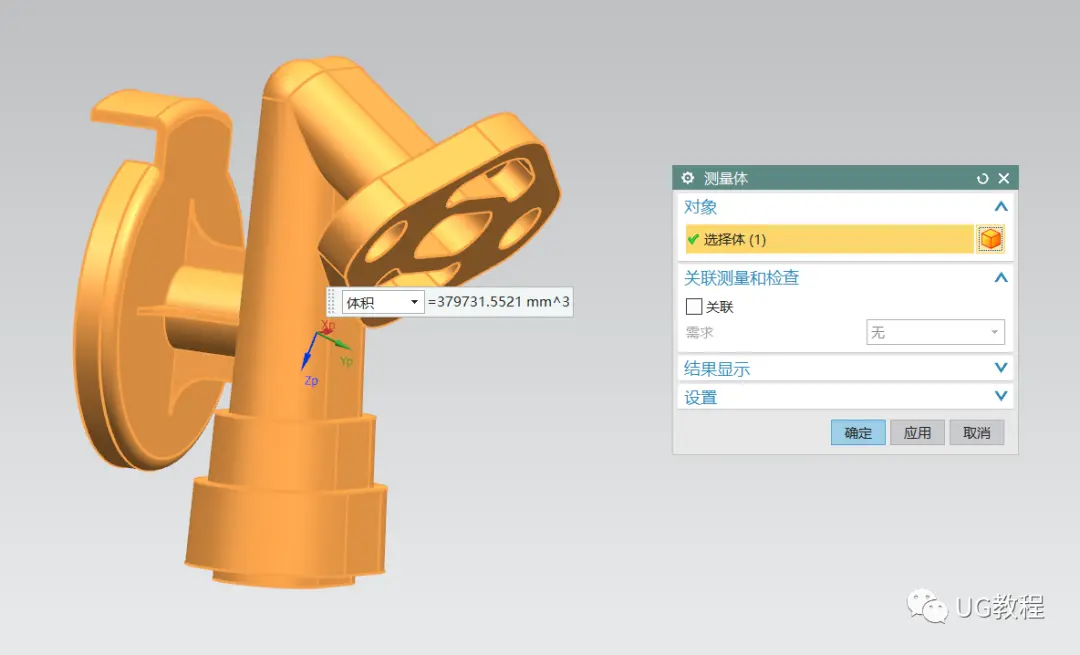

测量结果

  你学会了吗?
