正文，直接上干货：

一、用到的软硬件以及版本（不出错的话肯定能跑通哦，起码这篇文章发出去的时候是肯定行的~）：

软件：

1. Matlab2021a
2. Keil  Version: 5.24.1（不需要精确到小数点后面）
3. Stm32CubeMX  Version: 5.6.0 （这个一定要对，不要升级）
4. Stm32-MAT  Version: 5.6.0 :STM32嵌入式目标使您能够在MATLAB和Simulink中将应用程序模型快速部署到STM32 MCU。

硬件：

正点原子STM32F103ZET6开发板+ST-link下载器

二、配置：

配置stm32-mat

最好安装在盘符根目录下，不要有空格、中文路径

在Matlab中找到设置路径，将安装stm32-mat的位置添加进来

新建一个Simulink模型文件，配置里找到Code Generation切换System target file 为stm32.tlc:

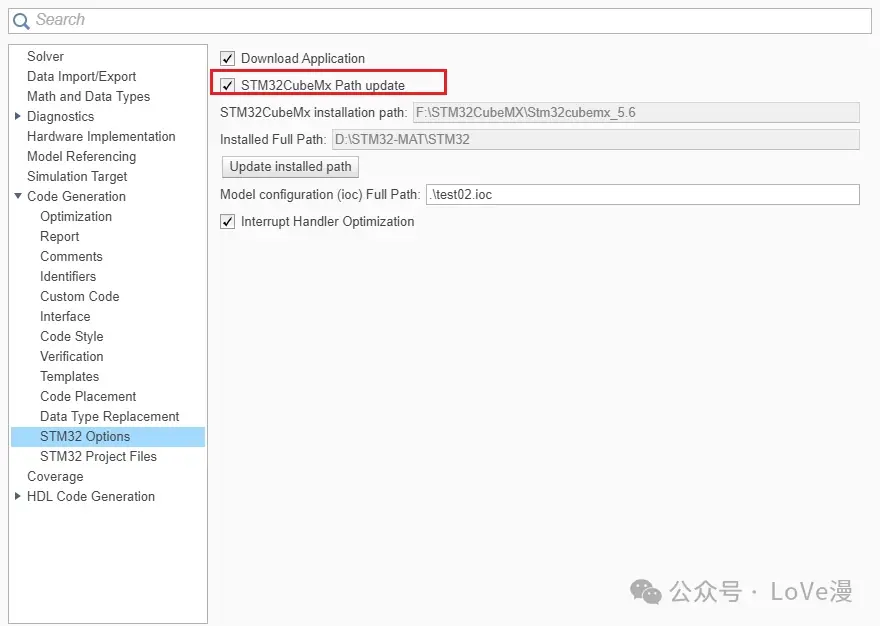

Stm32CubeMX下载好的话，找到STM32 Options，勾选STM32CubeMx Path update，一会会自动加载路径

三、Go Next：

我这里以建立led灯闪烁的demo为简单示例，看如何操作：

这里参考了“想啥做啥”这位up主的文章，当然他在微信公众号也有号，都是同名，这位提供的资料真的帮助了我很多，感谢~~

首先在Stm32CubeMX新建一个工程，根据自己的单片机型号新建喔~

根据自己单片机上面的led灯对应的端口引脚，将其配置为GPIO OUT模式

我这里是引脚PE5：

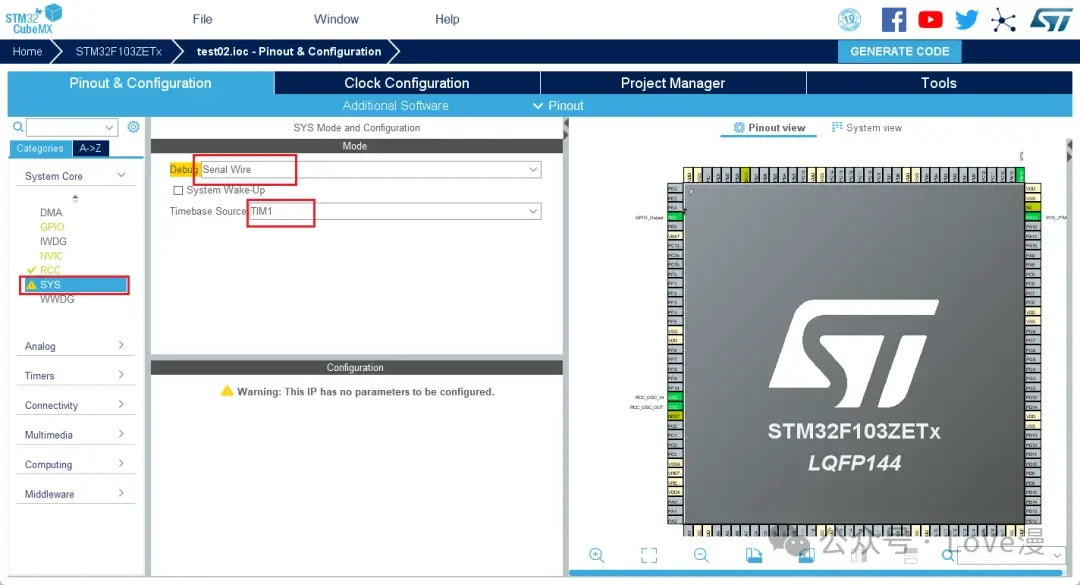

当然，也要配置SYS的Debug为Serial Wire ，下面的时基源换成TIMx

配置外部时钟源的地方换成Crystal/Ceramic Resonator（晶体/陶瓷振荡器）

时钟配置这里，把圈出来的地方换成72：

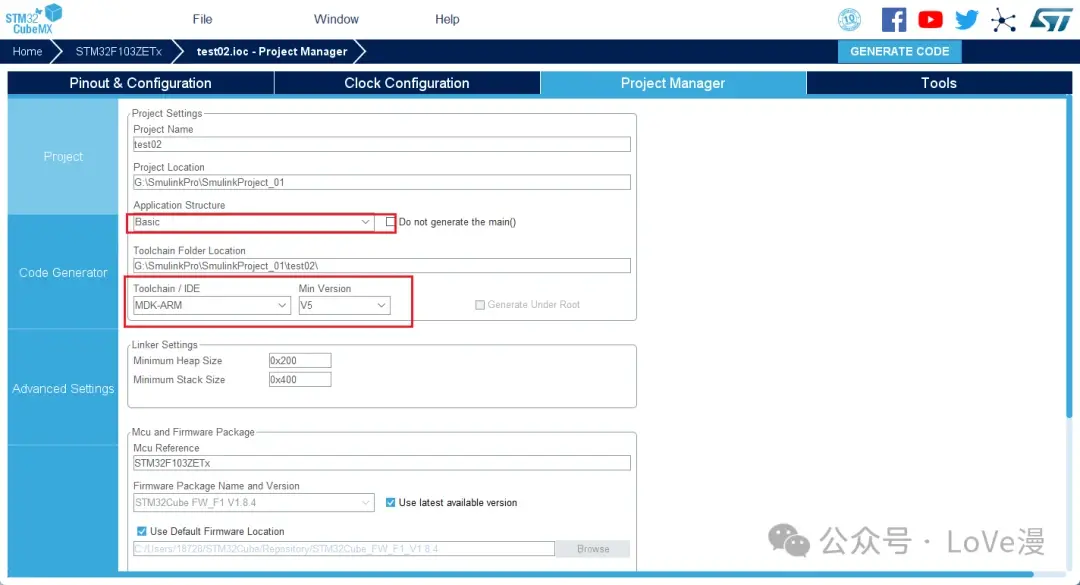

Project Manager这里：

1. 改Application Structure为Basic
2. 下面改成MDK-ARM  版本我这里是V5

最后保存就行啦~，保存后的路径留着哦，待会要在同文件夹下创建Simulink模型文件

三、Go GO GO：

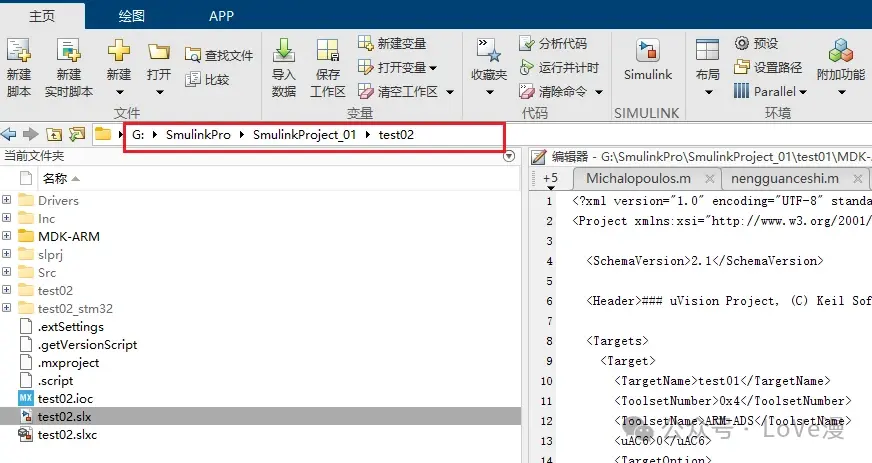

在上面保存好的Stm32CubeMX文件的路径这里新建一个simulink模型文件，我这里是test02：

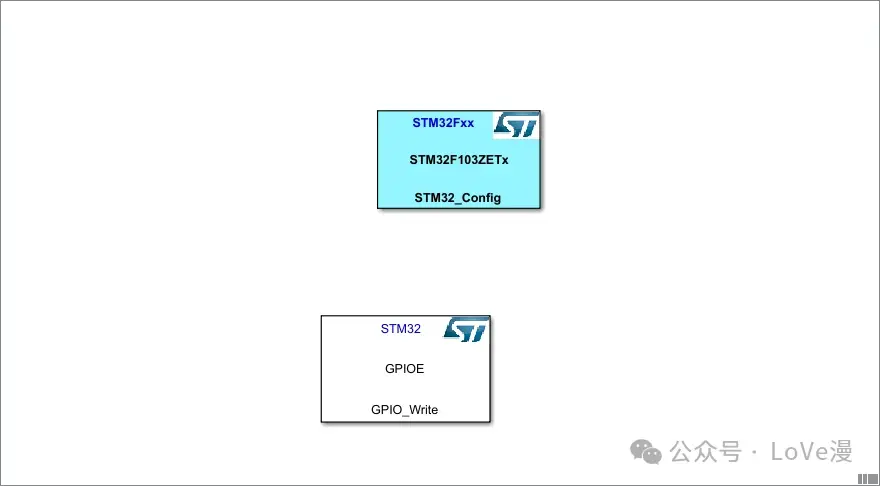

建立pin脚输出翻转的模型：

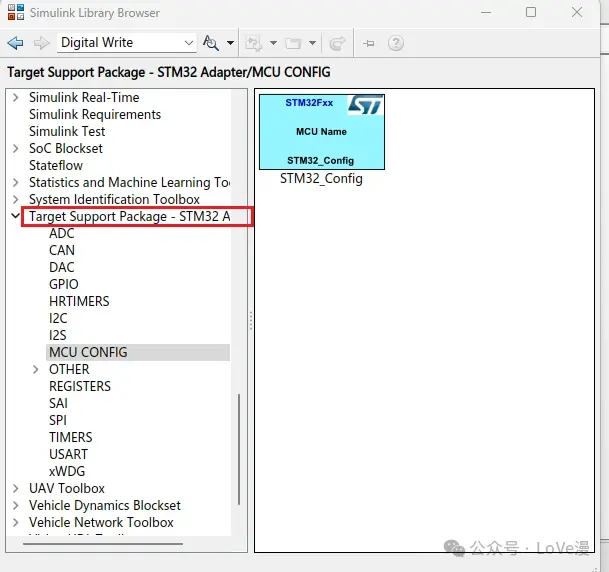

模型都在这里哦：

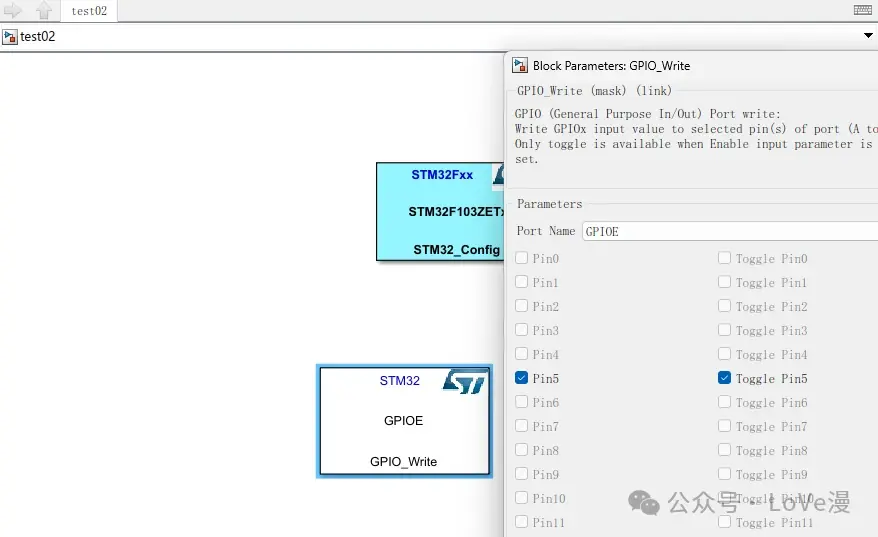

给GPIO_Write里配置pin5翻转即可

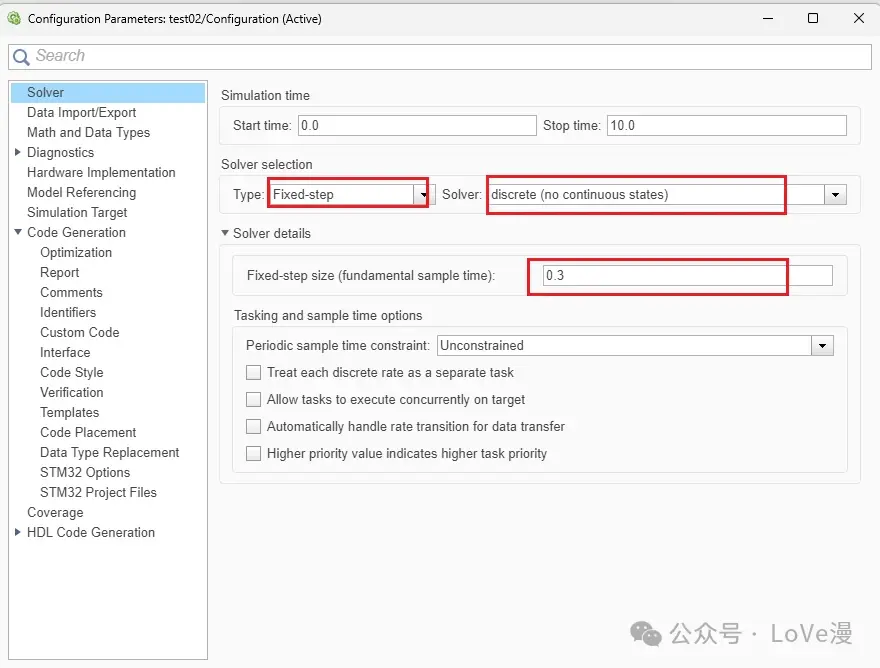

前提是先在文件配置里改Solver：这里改成采样时间为0.3s,这样单片机就能固定的每0.3s翻转一次电平

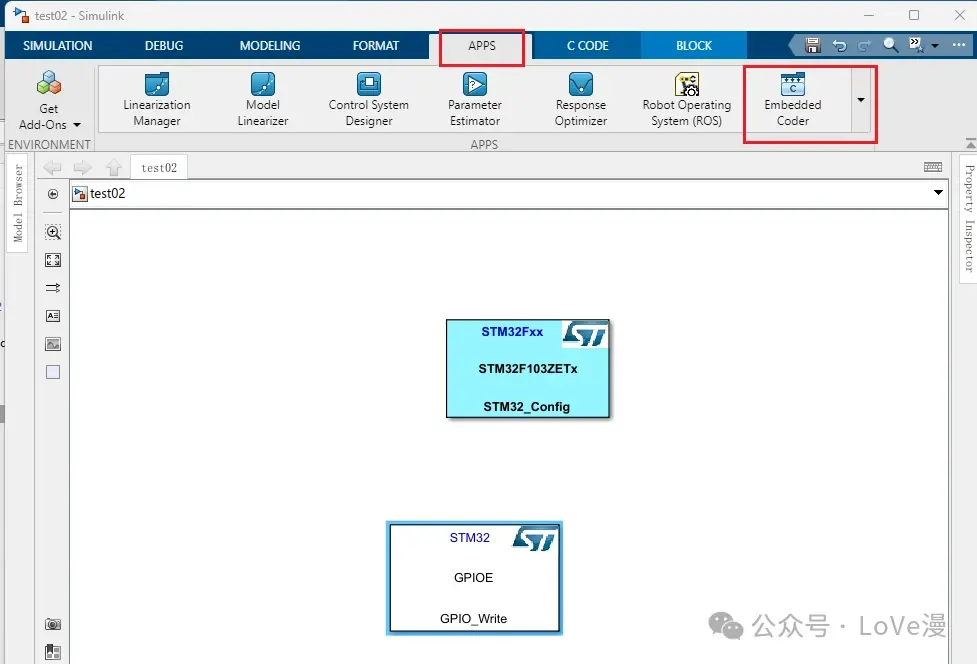

在APPS里找到嵌入式模块，点击即可出现C CODE菜单

点击Build，即可生成代码啦：

四、大火收汁：

打开生成的Keil工程文件：

在Options这里找到Debug下的Use，改成ST-Link下载调试，再点击Settings，如果单片机和STLink都接好的话，就会出现下面的内容

Flash DownLoad这里也不能丢哦

最后，最最最激动的时候！点击编译，下载之后，你将不出意外的看到对应的led灯不断闪烁哦，这里就不放图了~

（当然，如果出意外的话，还是要耐心排查哦，理论上如果代码都生成出来的话，这么简单的demo，运行就不会出错的）
