MATLAB自动驾驶开发：将OpenStreetMap数据导入驾驶场景（第十九讲）

OpenStreetMap是一个免费的、开源的网络地图服务，能够访问众包的地图数据。使用驾驶场景设计器应用，可以从OpenStreetMap导入地图数据，并使用它为你的驾驶场景生成道路。

本讲主要介绍在应用中导入地图数据的情况。另外，要将OpenStreetMap道路导入到驾驶场景对象中，请使用roadNetwork功能。

19.1 选择OpenStreetMap文件

要导入一个道路网，必须首先选择一个包含该道路网几何形状的OpenStreetMap文件。要从openstreetmap.org导出这些文件，请指定一个地图位置，手动调整该位置周围的区域，并将该区域的道路几何图形导出到扩展名为.osm的OpenStreetMap中。只有全长在这个指定区域内的道路才会被导出。在本讲中，选择的是之前从本网站导出的OpenStreetMap 文件：

1 打开 "驾驶场景设计器 "应用程序。

驾驶场景设计器（drivingScenarioDesigner）

2 在应用工具条上，选择导入 > OpenStreetMap。

3 在OpenStreetMap导入对话框中，浏览这个文件，其中matlabroot是你的MATLAB文件夹的根。

matlabroot/examples/driving/data/applehill.osm

该文件是从https://www.openstreetmap.org 下载的，该网站提供了对全世界人群来源的地图数据的访问。该数据采用开放数据共享开放数据库许可(ODbL)，https://opendatacommons.org/licenses/odbl/。

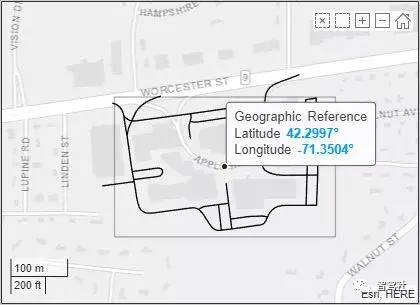

对话框中的 "选择道路 "部分显示了 MathWorks® Apple Hill 校园的道路网。灰色方框代表从 openstreetmap.org 选择的地图区域。中心灰色方框中的点是地理参考点，点击该点可以显示或隐藏坐标数据。点击该点可以显示或隐藏坐标数据。当道路导入到该应用中时，这个点就成为驾驶场景的原点。

19.2 选择要导入的道路

在对话框的 "选择道路 "部分，选择要导入驾驶场景的道路。可选择的道路为黑色。

选择的道路数量对应用性能有直接影响。选择需要的最少的道路来创建驾驶场景。

由于该道路网规模较小，点击 "全部选择 "可选择所有道路。所选道路显示为蓝色。

选择要导入的道路时，可进行的操作如下表所示。

19.3 导入道路

在网络中的所有道路仍被选中的情况下，点击导入。应用程序暂停导入，并以红色突出显示其中一条道路。应用程序无法正确呈现该道路的几何形状，因此无法导入该道路。

点击 "继续 "继续导入所有其他选定的道路。该应用程序导入道路并生成道路网络。

为了与地理地图显示保持一致，场景画布的X轴在底部，Y轴在左侧。在不是从地图导入的驾驶场景中，X轴在左侧，Y轴在底部。这种排列方式与自动驾驶工具箱的世界坐标系一致。场景的原点与地理参考点相对应。

默认情况下，道路交互是禁用的。禁用道路交互可以防止意外修改网络，并通过隐藏道路中心来减少视觉混乱。如果 想修改道路，在 "场景画布 "的左下角，单击 "配置场景画布 "按钮。然后，选择启用道路交互。

19.3 比较进口道路与地图数据

应用程序中生成的路网与OpenStreetMap路网不同。例如，检查这部分道路网的差异。

OpenStreetMap道路路网

导入的驾驶场景

在导入的场景中，道路之间的过渡比较突然，因为该应用不支持随着车道数的变化而逐渐减少车道数。此外，由于该应用没有从OpenStreetMap导入车道级信息，所以生成的路网中的车道数仅基于路网中指定的行驶方向，其中。

- 所有的单向道路都作为单车道道路导入。

- 所有的双向道路都作为双车道道路导入。

这些车道都具有相同的宽度，这可能导致突然的过渡，如表中所示的例子。

有关导入OpenStreetMap数据的限制的更多细节，请参阅驾驶场景设计器应用程序参考页面的 "限制 "部分。

19.5保存场景

保存场景文件。保存场景后，不能将额外的OpenStreetMap道路导入其中。相反， 必须创建一个新的场景并导入一个新的道路网络。

现在，可以将执行器和传感器添加到场景中，生成用于测试驾驶算法的合成车道和物体探测，或将场景导入Simulink中。
