‌Hypermesh面网格转FluentMeshing体网格生成技术‌

❖ 软件对比

图-Hypermesh VS FluentMeshing

■ Hypermesh

是一款高性能的有限元前处理器，拥有最广泛的商用CAD和CAE软件接口，结合其可编程、开放式构架的用户定制接口能力，Hypermesh可以在任何工作领域与其他工程软件进行无缝连接工作，是最为快速的独立于求解器的最高可信度的CAE建模环境。

■ FluentMeshing

是一款高级流体仿真的前处理工具，在CFD前处理领域有着其独特的优势，具备完整的从CAD到体网格的向导式工作流程，对新手较为友好，支持编写脚本进行批处理，它的多面体网格划分技术、六面体核心网格技术、马赛克网格技术以及体网格优化都是极具优势的。

❖ 我为何要这么做?

1、本人接触Hypermesh更早，Hypermesh在前处理领域也确实非常强大，在几何处理和面网格划分上自由度也非常高。

2、Hypermesh的体网格个人认为不是很适合流场，生成的四面体网格也常出现质量不佳等问题。

3、FluentMeshing在多面体网格、马赛克网格技术、边界层网格生成以及体网格自动优化技术的巨大优势吸引。

4、Hypermesh面网格以*.msh格式转入FluentMeshing进行体网格生成的可行性。

❖ FluentMeshing的工作流程

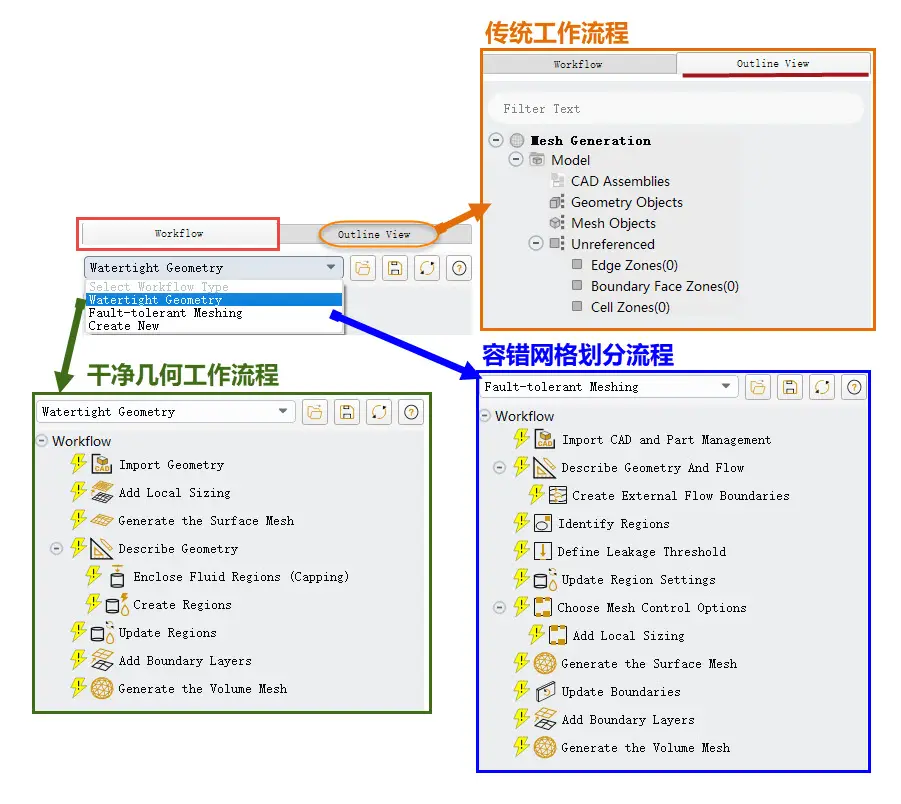

图-工作流程示意

目前，Fluent Meshing存在两套向导式工作流程以及传统工作流程。

两套向导式工作流程分别为watertight Geometry(干净几何工作流程)和Fault-tolerant Meshing(容错网格划分工作流程)。

本次Hypermesh面网格转FluentMeshing体网格生成使用的便是传统的工作流程。

❖ 流程介绍

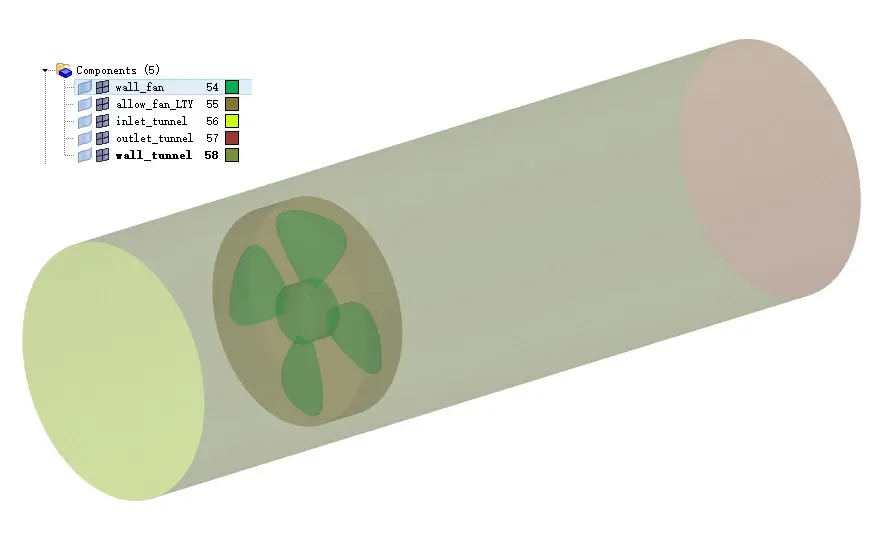

图-Hypermesh面网格示例

1、Hypermesh处理完几何并生成面网格后，检查网格质量并对面网格进行分组_

2、在Hypermesh中将面网格以*.msh格式导出_

图-Hypermesh导出示意

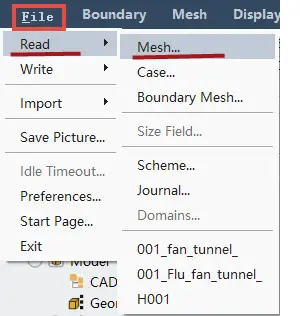

3、在Fluent Meshing中读取该*.msh文件_

图-FluentMeshing导入示意

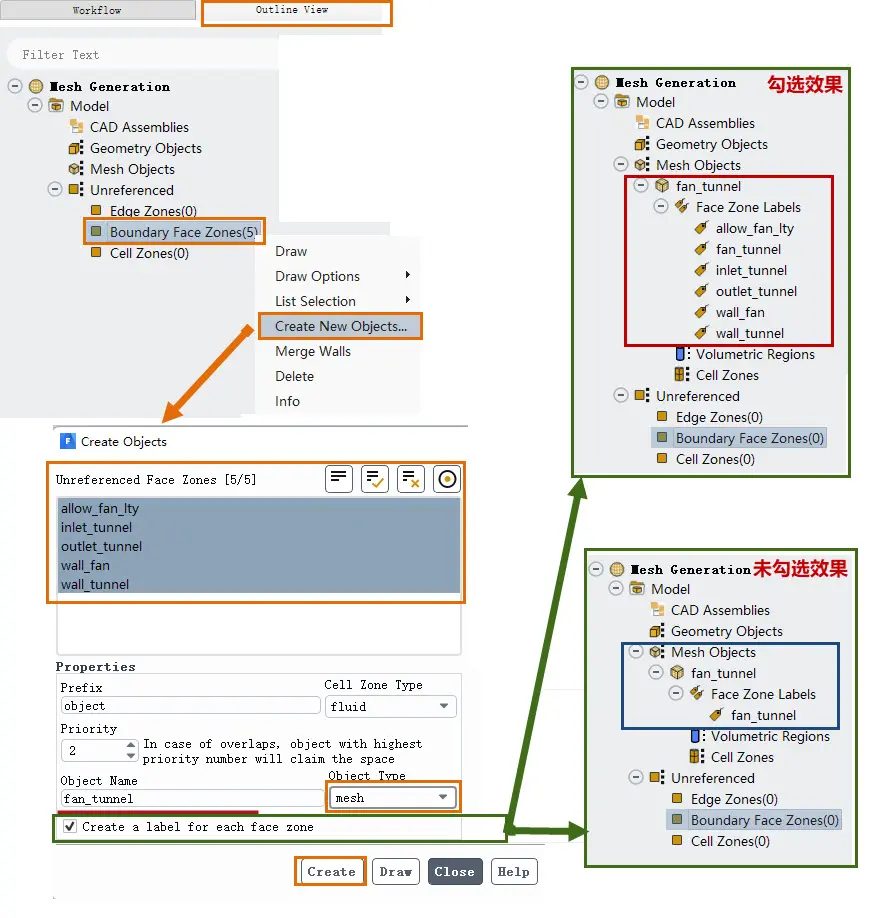

4、我们采用FluentMeshing的传统工作流程，读入的面网格会存在于Unreferenced的Boundary Face Zones中，在此生成mesh objects_

图-FluentMeshing设置示意

❆ 建议勾选creat a label for each face zone，勾选后每个面组的面网格便单独存在，不勾选便会合并在一个组里。

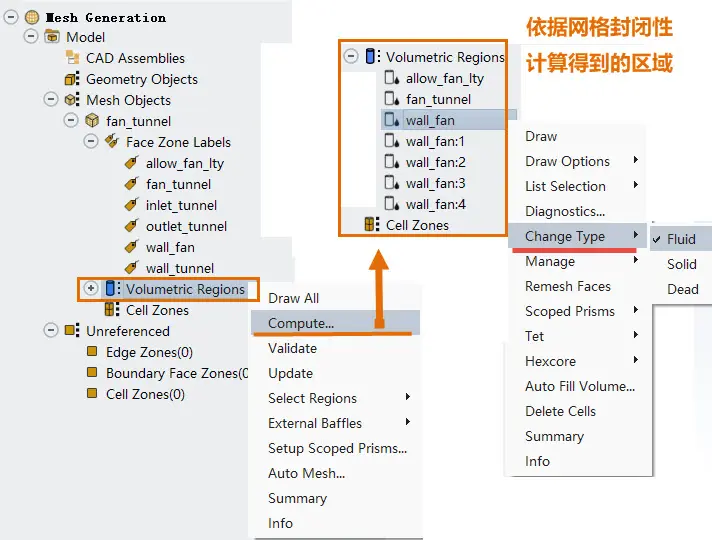

5、mesh objects可通过右键进行网格检查等等一系列操作，因为导出前在Hypermesh里已经检查过网格，这里直接Volumetric Regions_右键_Compute进行网格封闭性分析计算，并列出体网格区域，可通过右键对网格区域进行类型(流体域、固体域、死区)更改，便于决定后续的体网格的保留与删除_
