Hypermesh内齿轮周期性特征的旋转阵列技术解析

熟悉hypermesh基本操作的同行都知道，对于很规则的回转体，可通过3D中spin命令基于面网格或体网格表面节点旋转一定角度即可得到规则的回转体网格。

但是当遇到回转体是由n个局部特征结构组成时，无法用spin命令。如使用Tool中rotate命令，则要反复操作，尤其当n比较大时，操作繁琐费时。本贴提供了一种基于tcl语言编制的旋转命令，网格一次性旋转得到。

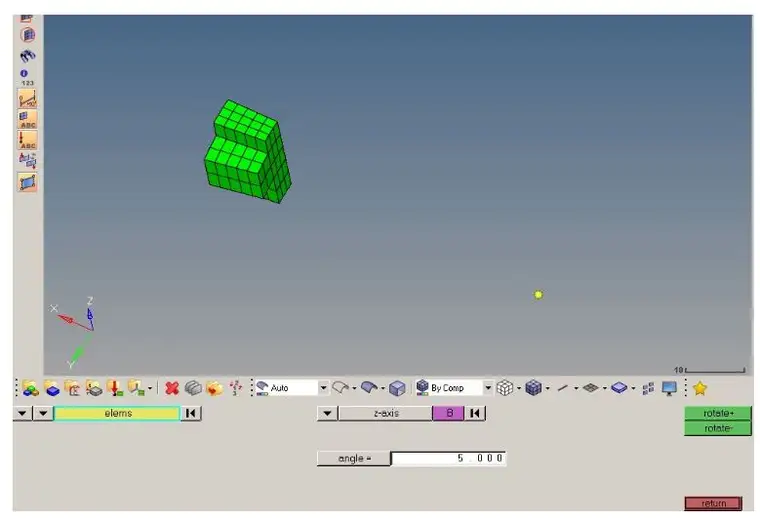

如下示意的一种局部结构，需要再局部旋转71次才能形成回转体，当然利用对称性可以减少次数。这里直接提供旋转命令，一次性完成。

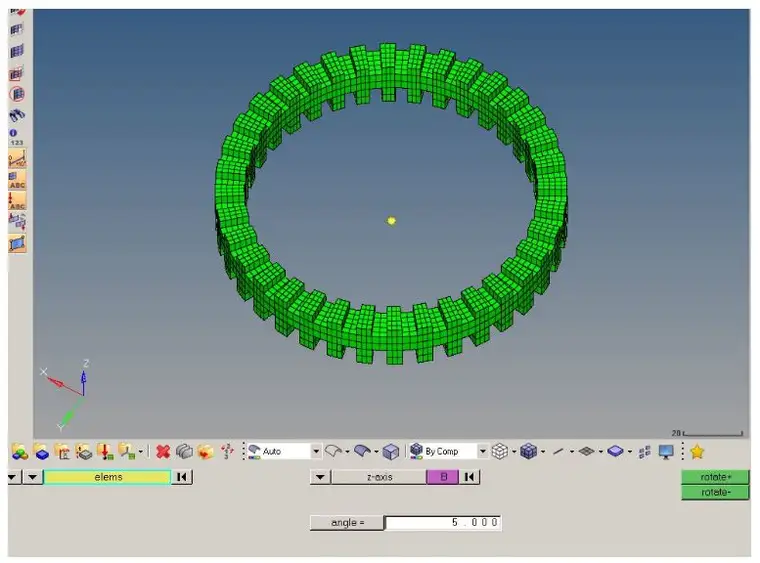

最后效果：（一次性旋转阵列完成）。
