01 有限元仿真流程
✪ 1-1、前处理
1-1-1、几何模型构建
1-1-2、材料定义
1-1-3、有限元系统模型构建
✪ 1-2、求解
1-2-1、加载条件/边界条件
1-2-2、求解设置
✪ 1-3、后处理
1-3-1、查看结果
1-3-2、评估结果
1-3-3、修正结果
02 前处理
2-1、模型构建

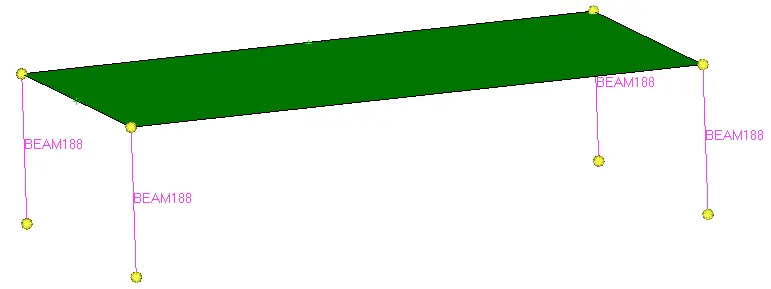

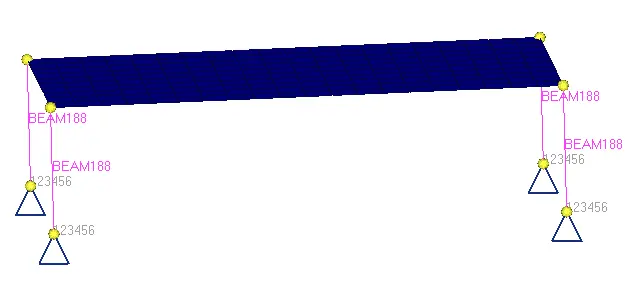

直接在Hypermesh中建立相关模型,并创建beam188梁单元,如图1所示。
图1
2-2、材料的定义

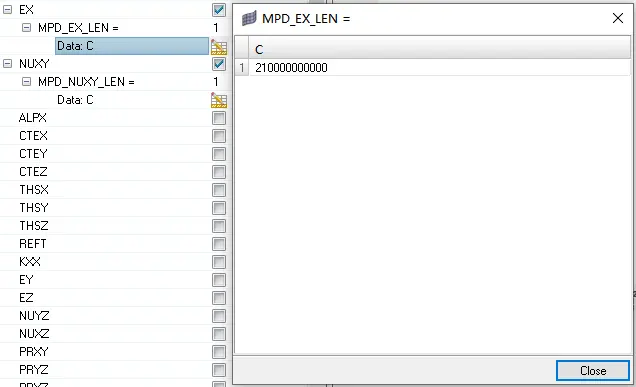

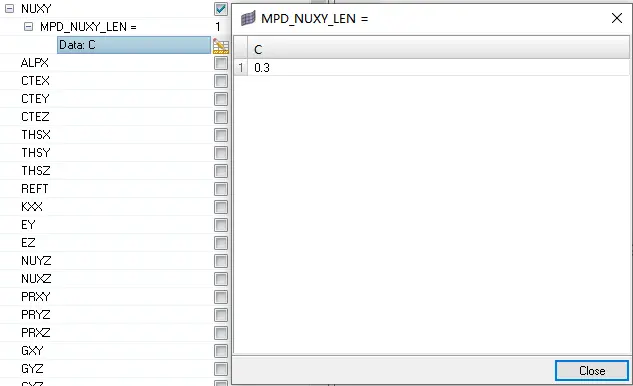

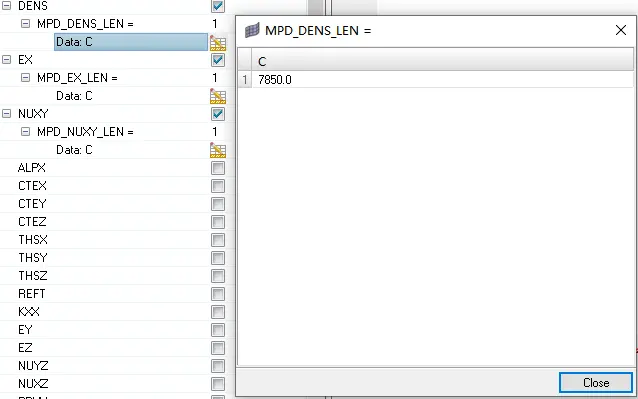

进行材料的定义,在hypermesh中创建对应的材料选项,并输入材料属性,主要包括密度7850、弹性模量210e9、泊松比0.3(这里采用统一的国际单位制),如图2所示。
图2
2-3、构建有限元系统模型

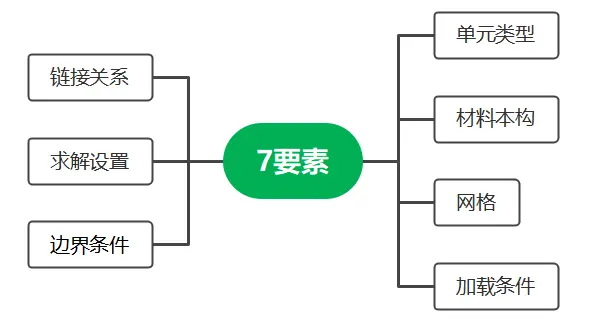

主要包括7要素,对应的类型见图3
图3

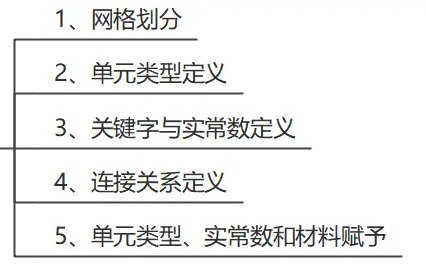

具体操作流程以及操作步骤相比Workbench需要做出一些调整,如图4所示:
图4
2-3-1、网格划分:2D模型,采用2D网格划分,设置网格尺寸为0.01,划分好的网格如图5所示;
图5
2-3-2、单元类型定义:使用shell181和beam188,如图6所示
图6

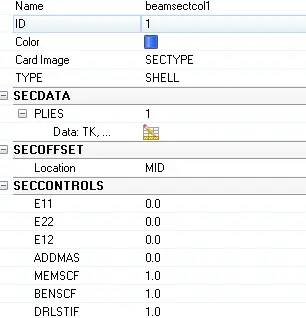

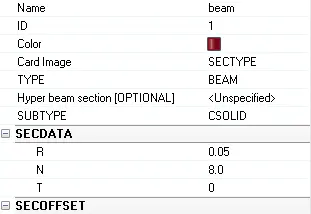

2-3-3、无关键字与实常数定义,但需要定义厚度与梁单元的截面,厚度设置为0.05,截面半径设置为0.05,同时将定义好的材料赋予给截面,如图7所示。
图7
2-3-4、连接关系定义,直接采用共节点。
2-3-5、单元类型、材料及厚度赋予,如图8所示
图8
03 求解
3-1、加载条件/边界条件施加
在梁单元底部施加固定约束,如图9所示:
图9

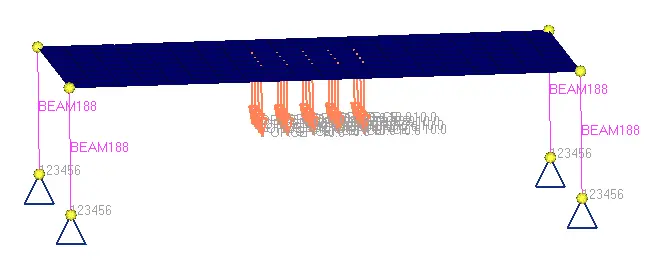

在壳体中间局部位置节点沿z轴负方向施加10N的力,如图10所示:
图10
3-2、求解设置
插入求解控制卡片,如图11所示:
图11
导出cdb格式的文件,并保存到全英文路径下。
04 后处理
打开Ansys经典版启动器,并设置工作路径为刚刚保存的全英文路径,如图12所示:
图12

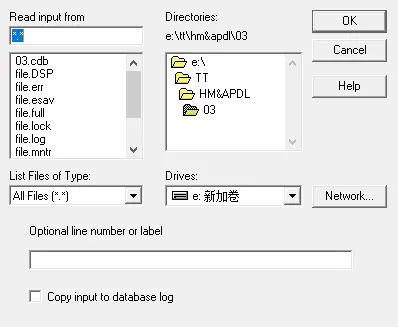

导入从Hypermesh中导出的CDB格式的文件,如图13所示:
图13

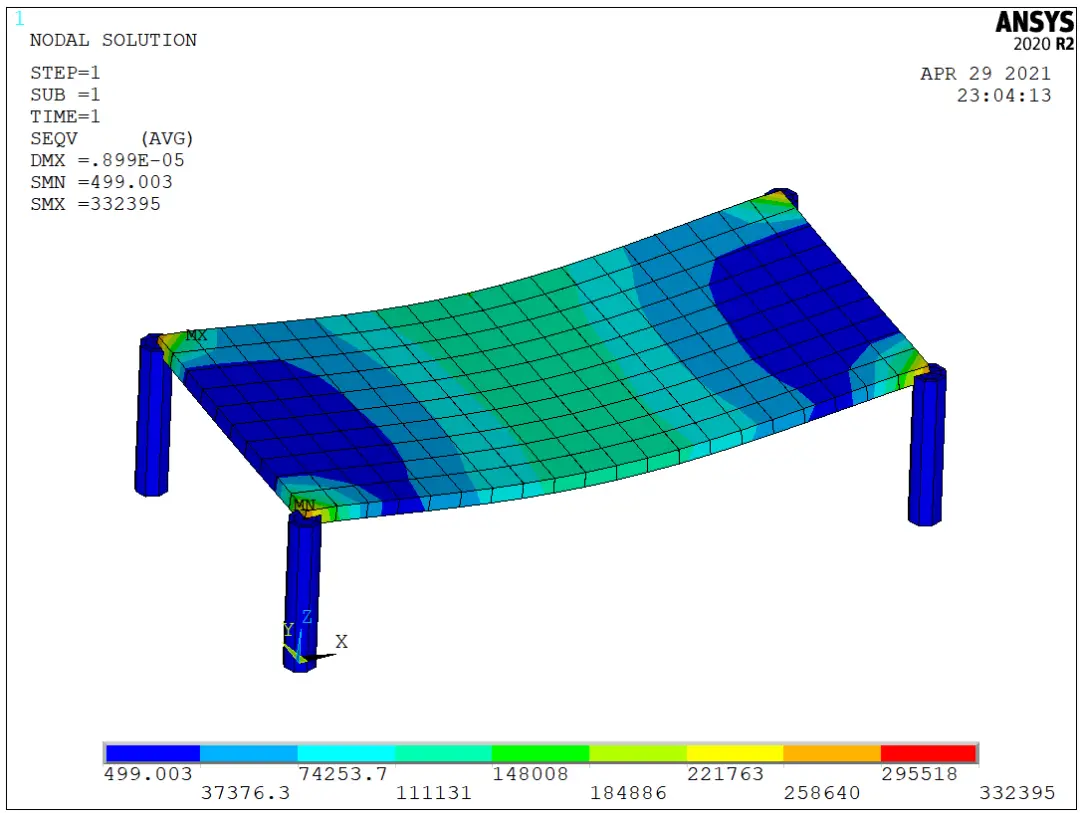

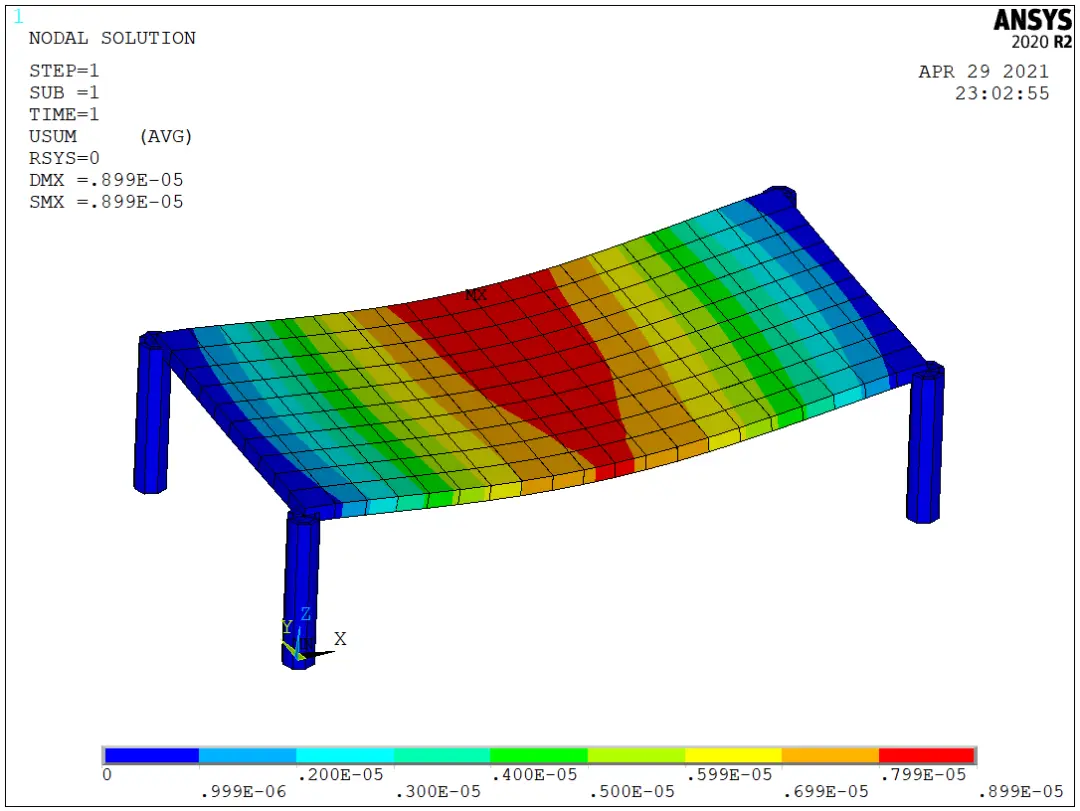

便可以直接求解,并查看变形和应力结果,如图14所示:
图14
