‌Hypermesh与Ansys梁静力学仿真联合应用‌

本文为Hypermesh联合Ansys梁静力学仿真的文字教程，详细流程如下：

01 有限元分析流程

◐1-1、前处理

1-1-1、几何模型构建

1-1-2、材料定义

1-1-3、有限元系统模型构建

◐1-2、求解

1-2-1、加载条件/边界条件

1-2-2、求解设置

◐1-3、后处理

1-3-1、查看结果

1-3-2、评估结果

1-3-3、修正结果

02 前处理

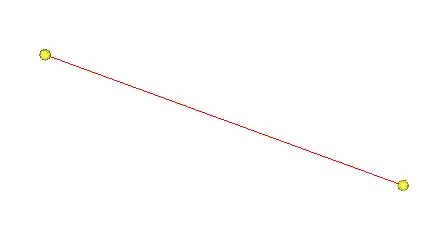

2-1、模型构建：直接在Hypermesh中建立节点，并建立bar2单元，如图1所示

图1

2-2、材料的定义

进行材料的定义，在hypermesh中创建对应的材料选项，并输入材料属性，主要包括密度7850、弹性模量210e9、泊松比0.3（这里采用统一的国际单位制），如图2所示。

图2

2-3、构建有限元系统模型

主要包括7要素，对应的类型见图3

图3

具体操作流程以及操作步骤相比Workbench需要做出一些调整，如图4所示：

图4

2-3-1、网格划分:为单一单元，无需网格划分；

2-3-2、单元类型定义：使用beam188，如图5所示

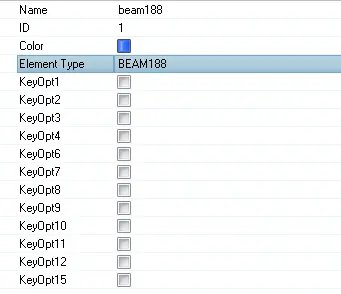

图5

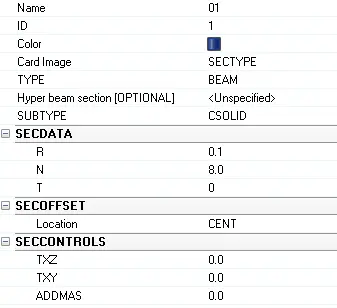

2-3-3、无关键字与实常数定义，但需要定义截面，如图6所示。

图6

2-3-4、无连接关系定义，默认。

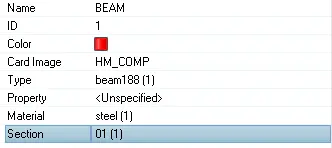

2-3-5、单元类型、材料及截面赋予，如图7所示

图7

03 求解

3-1、加载条件/边界条件施加

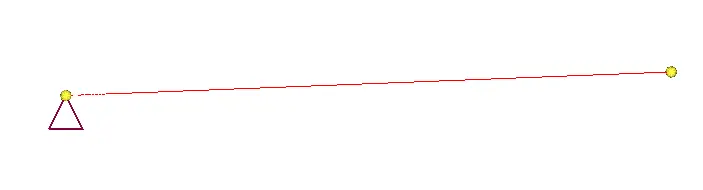

在梁单元左端施加固定约束，如图8所示：

图8

在梁单元右端节点沿X轴负方向施加-100N的力，如下图所示：

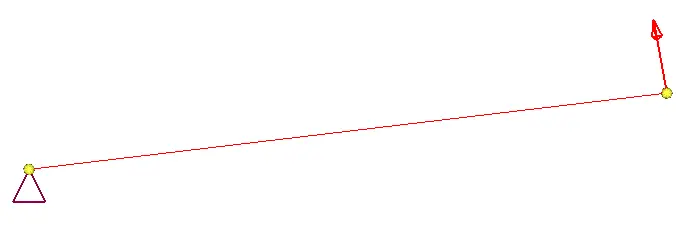

图9

3-2、求解设置

插入求解控制卡片，如图10所示：

图10

导出cdb格式的文件，并保存到全英文路径下。

04 后处理

打开Ansys经典版启动器，并设置工作路径为刚刚保存的全英文路径，如图11所示：

图11

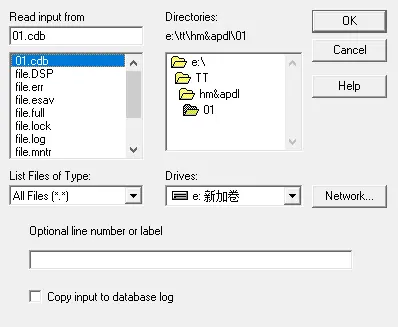

导入从Hypermesh中导出的CDB格式的文件，如图12所示：

图12

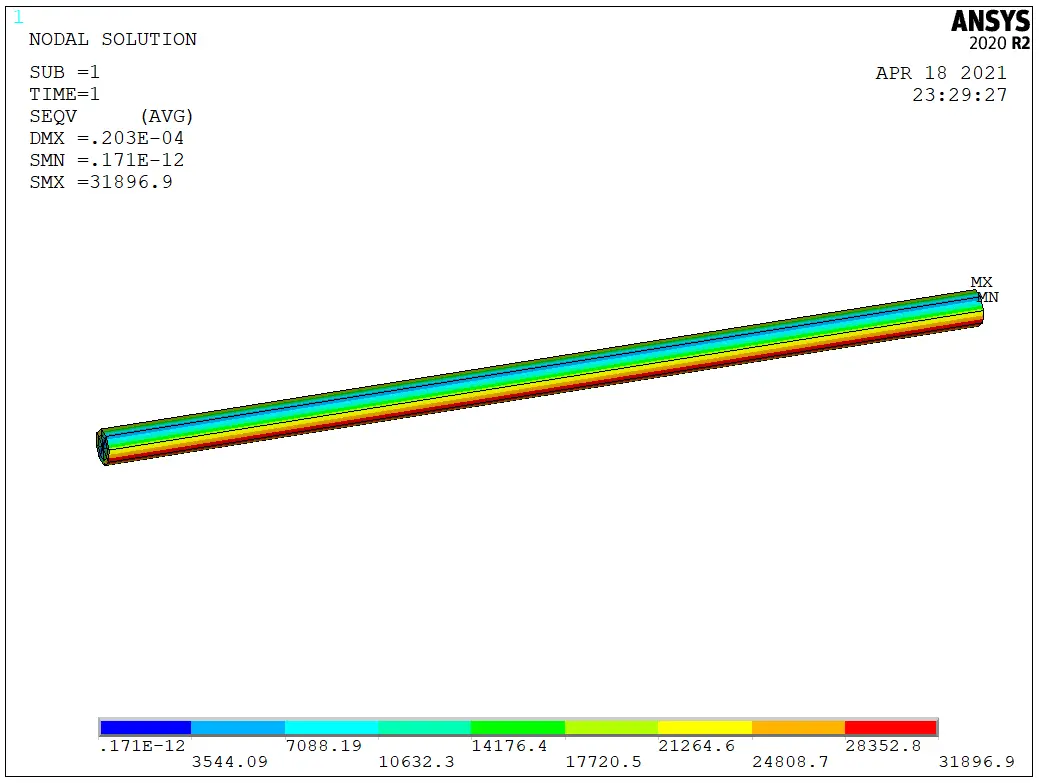

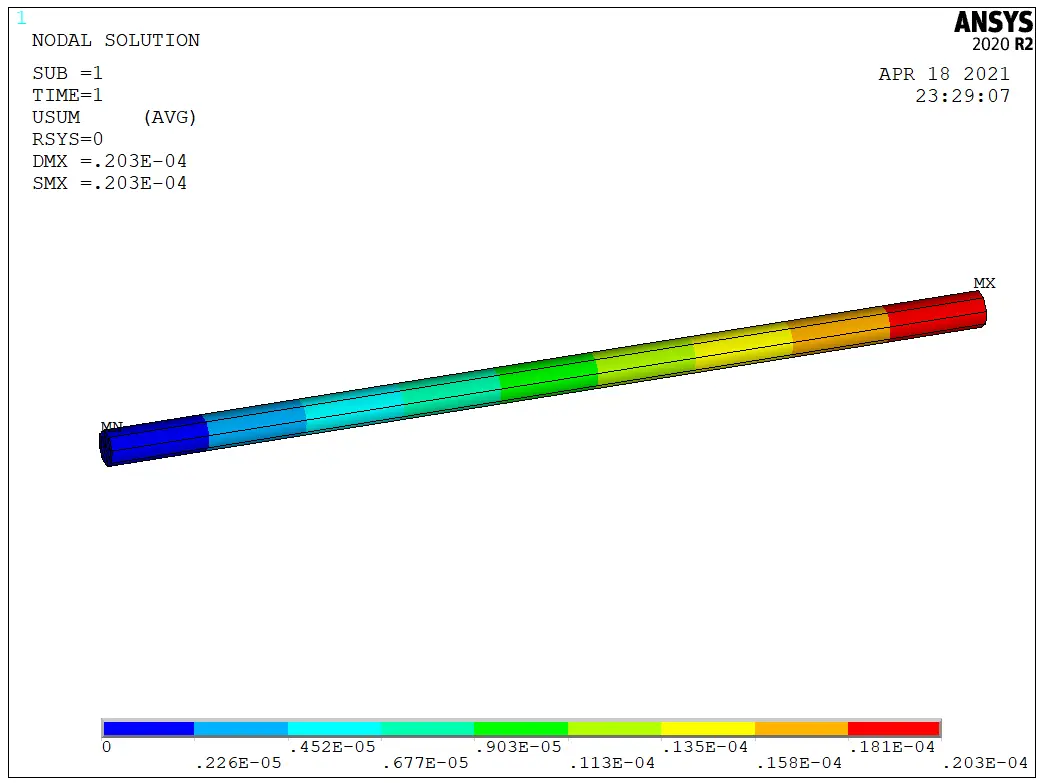

便可以直接求解，并查看变形和应力结果，如图13所示：

图13
