01 有限元仿真流程
◐1-1、前处理
1-1-1、几何模型构建
1-1-2、材料定义
1-1-3、有限元系统模型构建
◐1-2、求解
1-2-1、加载条件/边界条件
1-2-2、求解设置
◐1-3、后处理
1-3-1、查看结果
1-3-2、评估结果
1-3-3、修正结果
02 前处理
2-1、模型构建

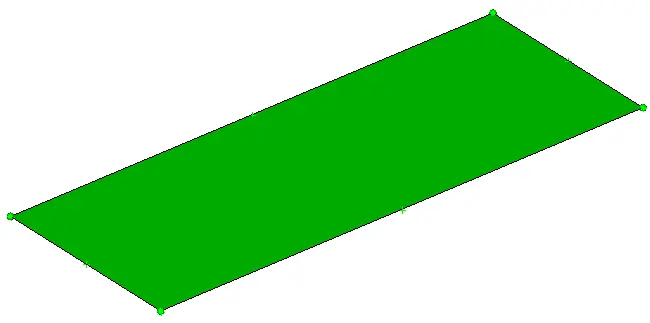

直接在Hypermesh中建立节点，连线，并生成面，如图1所示
图1
2-2、材料的定义

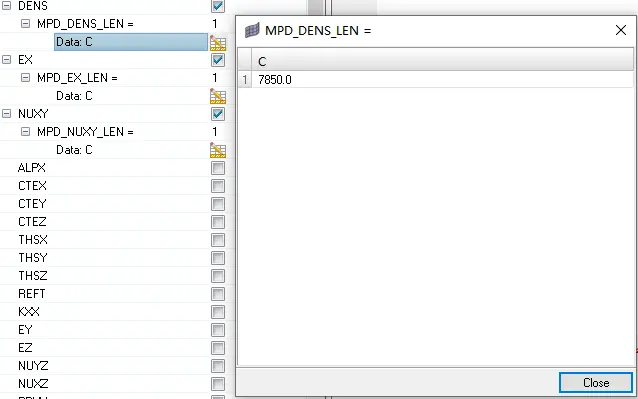

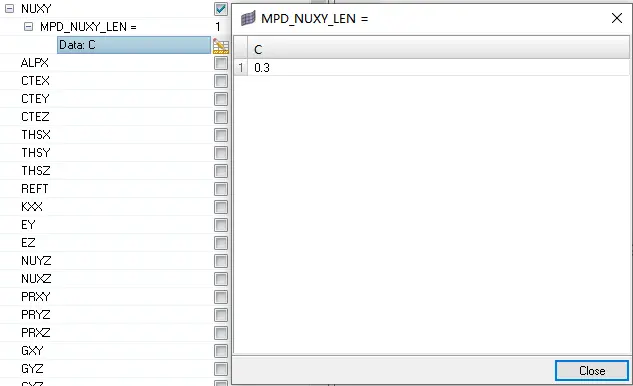

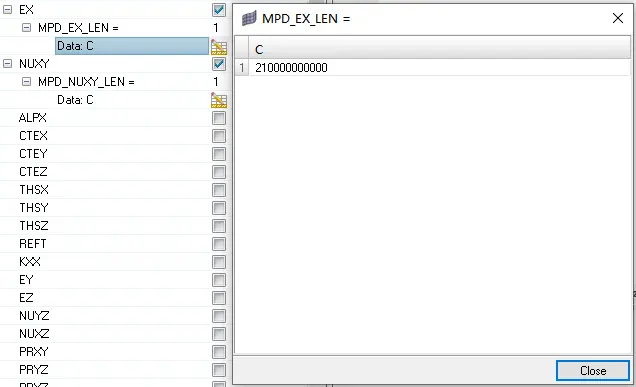

进行材料的定义，在hypermesh中创建对应的材料选项，并输入材料属性，主要包括密度7850、弹性模量210e9、泊松比0.3（这里采用统一的国际单位制），如图2所示。
图2
2-3、构建有限元系统模型

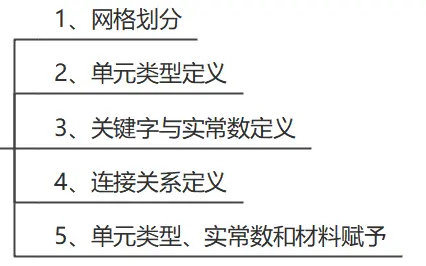

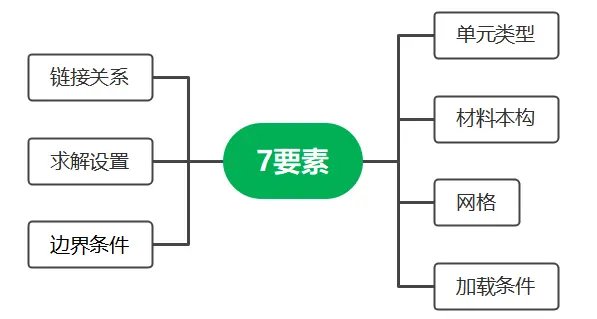

主要包括7要素，对应的类型见图3
图3
具体操作流程以及操作步骤相比Workbench需要做出一些调整，如图4所示。
图4

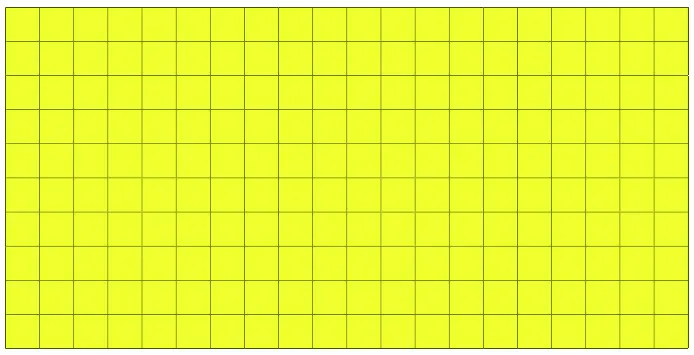

2-3-1、网格划分:2D模型，采用2D网格划分，设置网格尺寸为0.1，划分好的网格如图5所示。
图5
2-3-2、单元类型定义：使用shell181，如图6所示。
图6
2-3-3、无关键字与实常数定义，但需要定义厚度，厚度设置为0.1，同时将定义好的材料赋予给截面，如图7所示。
图7
2-3-4、无连接关系定义，默认。
2-3-5、单元类型、材料及厚度赋予，如图8所示。
图8
03 求解
3-1、加载条件/边界条件施加

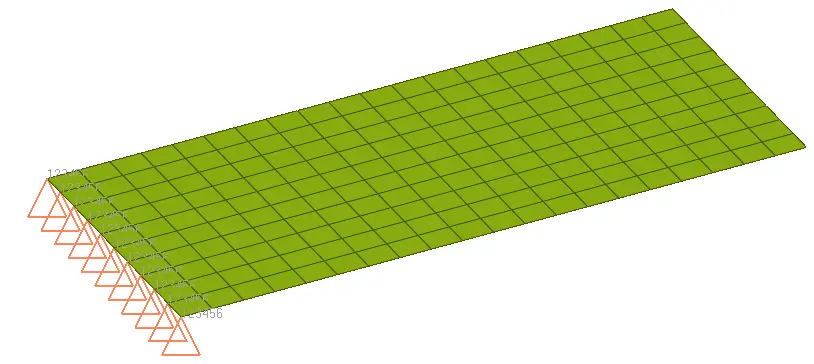

在壳体左端施加固定约束，如图9所示。
图9

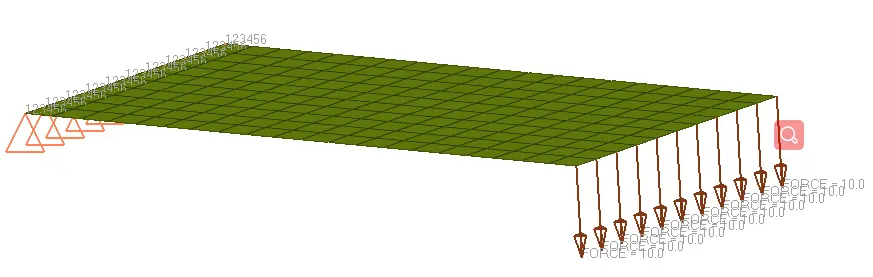

在壳体右端每个节点沿z轴负方向施加-10N的力，如图10所示。
图10
3-2、求解设置
插入求解控制卡片，如图11所示。
图11
导出cdb格式的文件，并保存到全英文路径下。
04 后处理
打开Ansys经典版启动器，并设置工作路径为刚刚保存的全英文路径，如图12所示。
图12

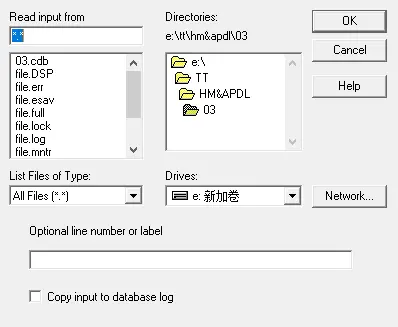

导入从Hypermesh中导出的CDB格式的文件，如图13所示。
图13

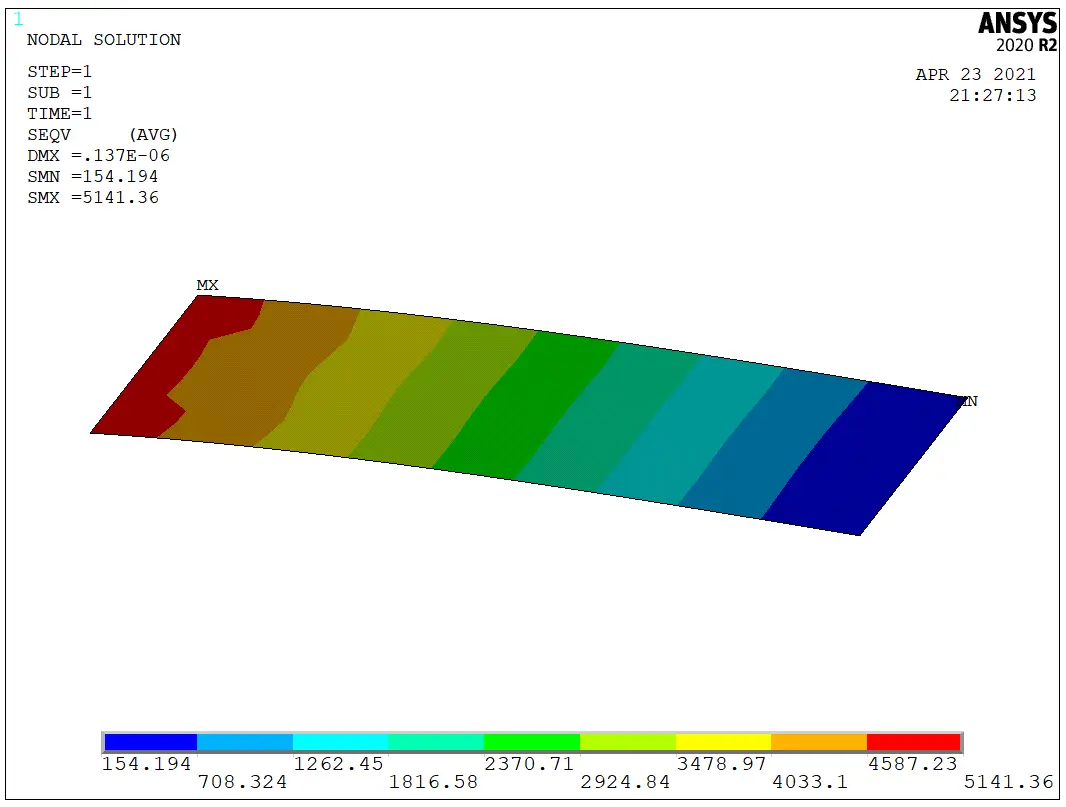

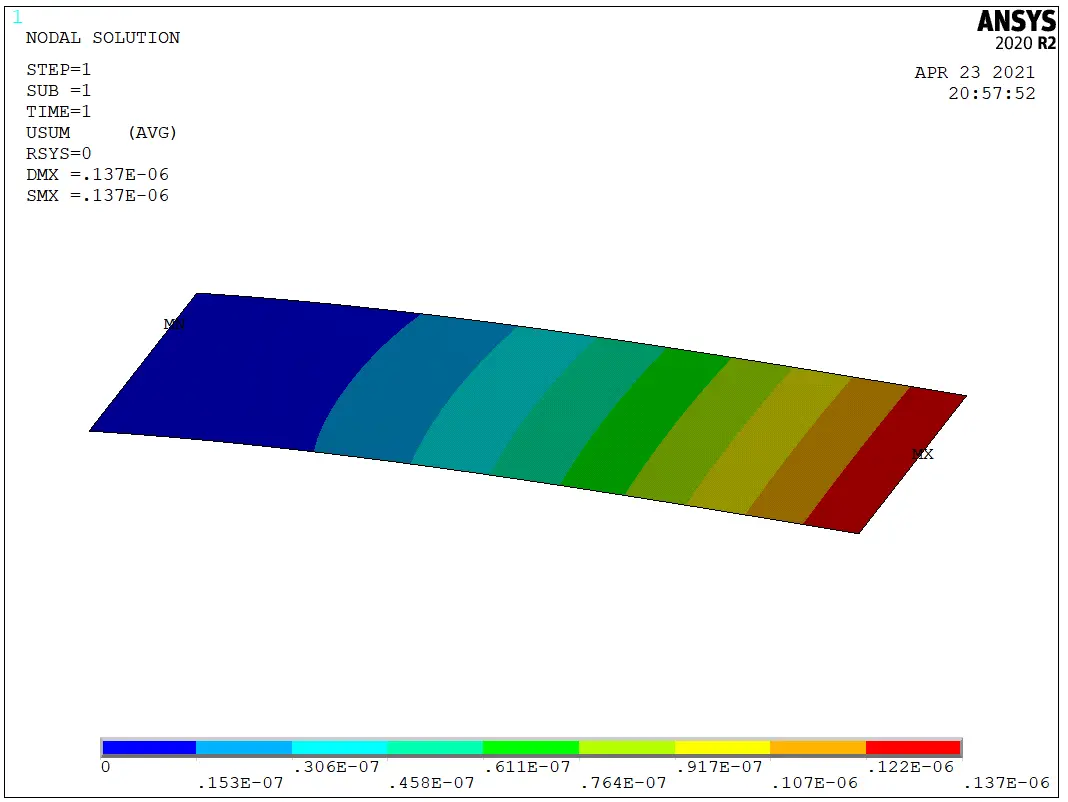

便可以直接求解，并查看变形和应力结果，如图14所示。
图14
