Fluent自动计算：Workbench参数化流程

1.简介

我们在之前的文章讲解过使用Journal文件进行Fluent自动化设置计算二十五、FLUENT Journal文件的使用，这里介绍另一种更加方便的方式

使用Workbench参数化可以对建模---画网格---计算进行批量的计算，仅需在workbench界面进行参数修改即可，而不需要单独打开SpaceClaim或者mesh或fluent进行重复的设置。

比journal批量设置要方便很多，可以对计算进行大大的简化，比如计算不同工况时，只需要将需要修改的数值参数化，然后在workbench中设置即可，同时还可以输出想要的参数。

2.流程化操作

 下面咱们用卡门涡街的例子来走一遍这个流程

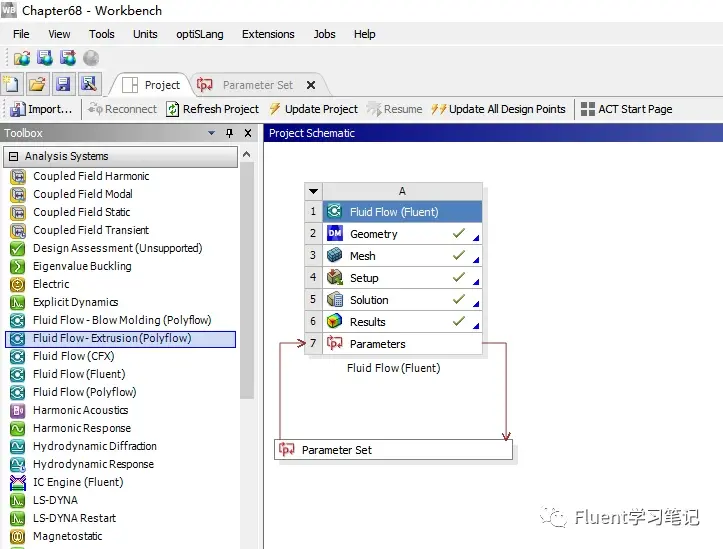

①　打开workbench，新建Fluid Flow(Fluent)整个计算流程，正常化的将每个步骤都走一遍

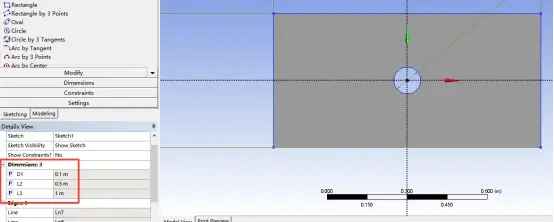

②　首先建模，打开SC或者DM，在设置创建模型后标注尺寸时需要创建尺寸的参数化。对于DM来说，修改尺寸时需要点击尺寸前面的方框，点击后会出现P字样。

注：要先修改尺寸，然后点击方框，点击方框后就不能再修改尺寸了

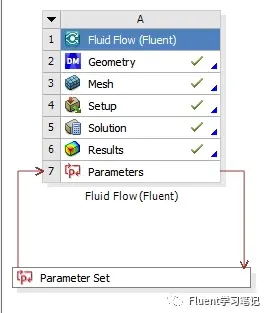

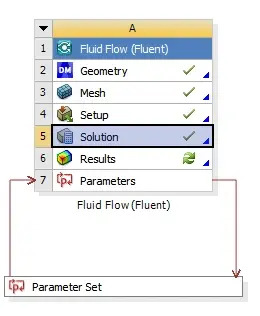

此时workbench界面创建的工作流会多出一栏Parameter Set，即是创建的参数

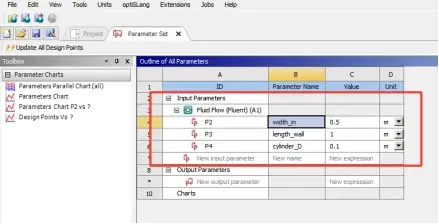

双击进入后可以看到创建的参数

③　建模完成后，打开mesh软件，对模型进行网格划分

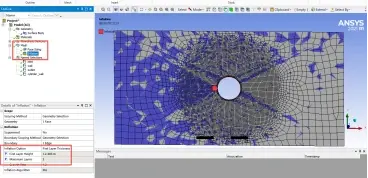

简单局部加密，创建边界层网格，将第一层网格高度First Layer Height和边界层数Maximum Layers作为网格控制参数，点击这两个参数前的方框。

同时将网格质量的最小值作为输出参数，通过这个值来判断网格是否可用

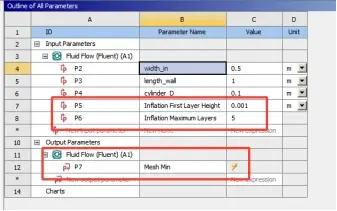

此时，在Parameter Set会更新参数，多了两个刚设置的输入参数和一个输出参数。

注：对于建模和划分网格来说，一个参数是输入参数还是输出参数，workbench会自动判定，不需要认为设置。

④　网格划分完成，需要打开Fluent进行计算设置。先设置好基本的参数，比如湍流模型，多相流模型等。然后设置需要调整的参数，如边界条件等。

这里主要设置入口速度和水力直径，参数输入选择New Input Parameter，设置参数名称和数值，可选择作为输入参数还是输出参数

最后进行计算设置，如果是瞬态计算，可以对时间步长进行参数化设置

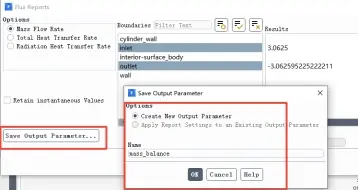

计算完成后，可以将计算结果作为输出参数，比如为了查看收敛性，可以将Mass Flow Rate作为输出参数。点击Save Output Parameter，创建参数名称即可

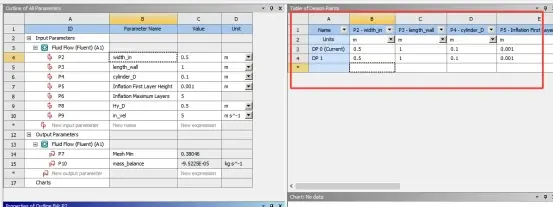

⑤　走完上述流程之后，回到workbench界面，打开Parameter Set界面，可以在Table of Design Point界面调整参数，添加多组参数

设计点后面的Retain表示是否存储当前设计点的计算文件

勾选Retain后，表示存储当前设计点的文件，可以在dp1文件夹下看到DM、Fluent等文件

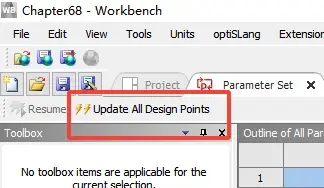

在每组参数上右击，点击Update Selected Design Point更新单个设计点，也可在左上角点击update All Design Points更新所有设计点

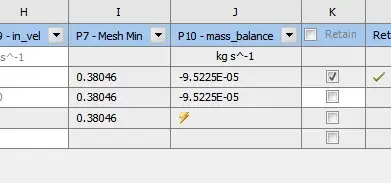

计算完成之后，会在Table of Design Point输出栏中显示设置的输出值

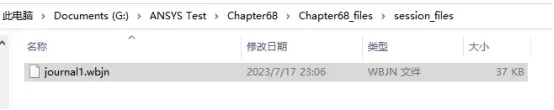

⑥　在文件目录下的session_files文件夹下有一个journal1.wbjn，记录了所有操作的jou代码，可以对其删改来完成jou操作

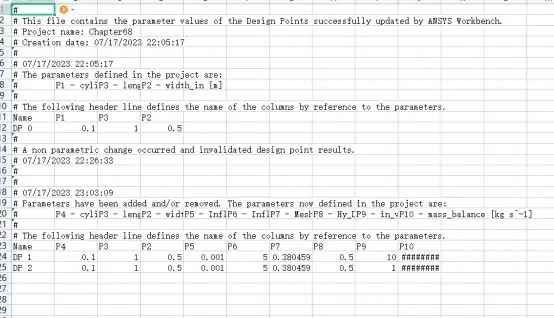

在user_files文件夹下有DesignPointLog.csv文件，输出了设计点的各种参数值
