‌Catia草图特征输出方法

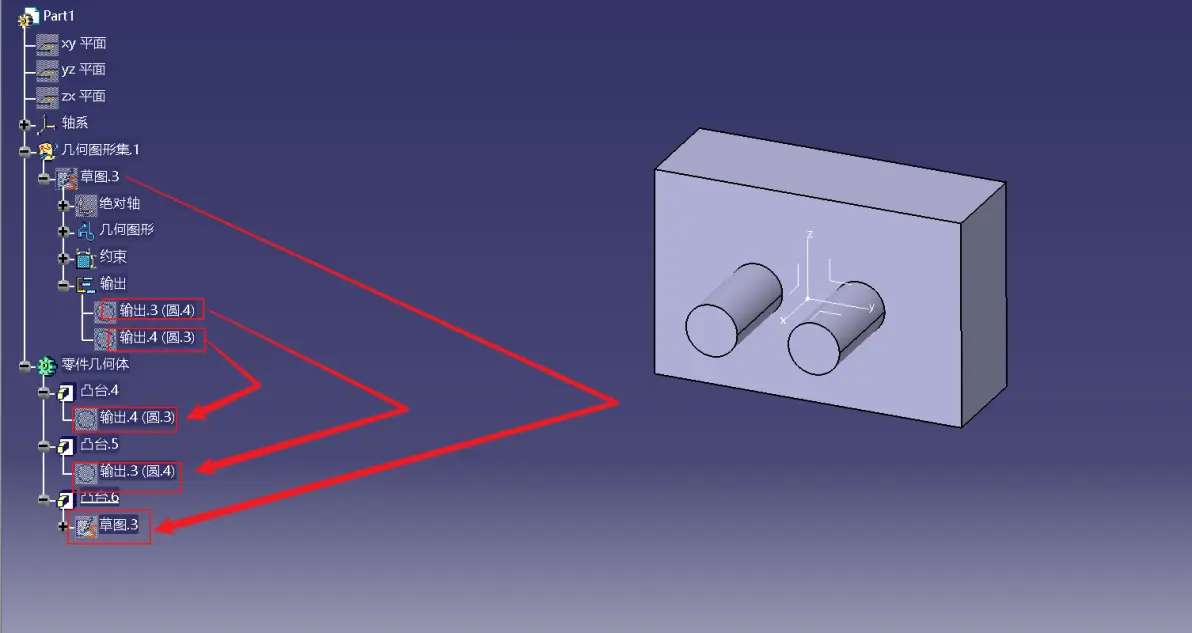

我们一般在建模会画一下这个几何体的草图，会把所有元素都先绘制在一张草图中，随后可能用的时候在复制粘贴，或者直接投影等，有点麻烦，今天看到了别人用了一个输出特征这个操作，瞬间get到了这样做的好处，一起来看一下吧：

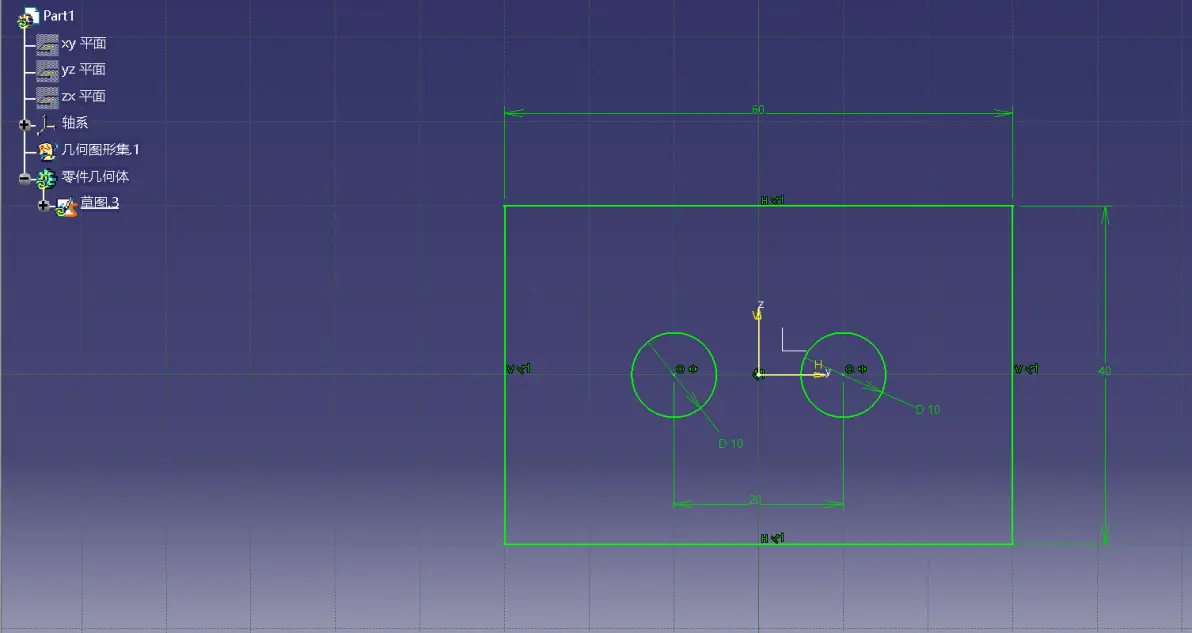

假设是画好的所有的草图元素

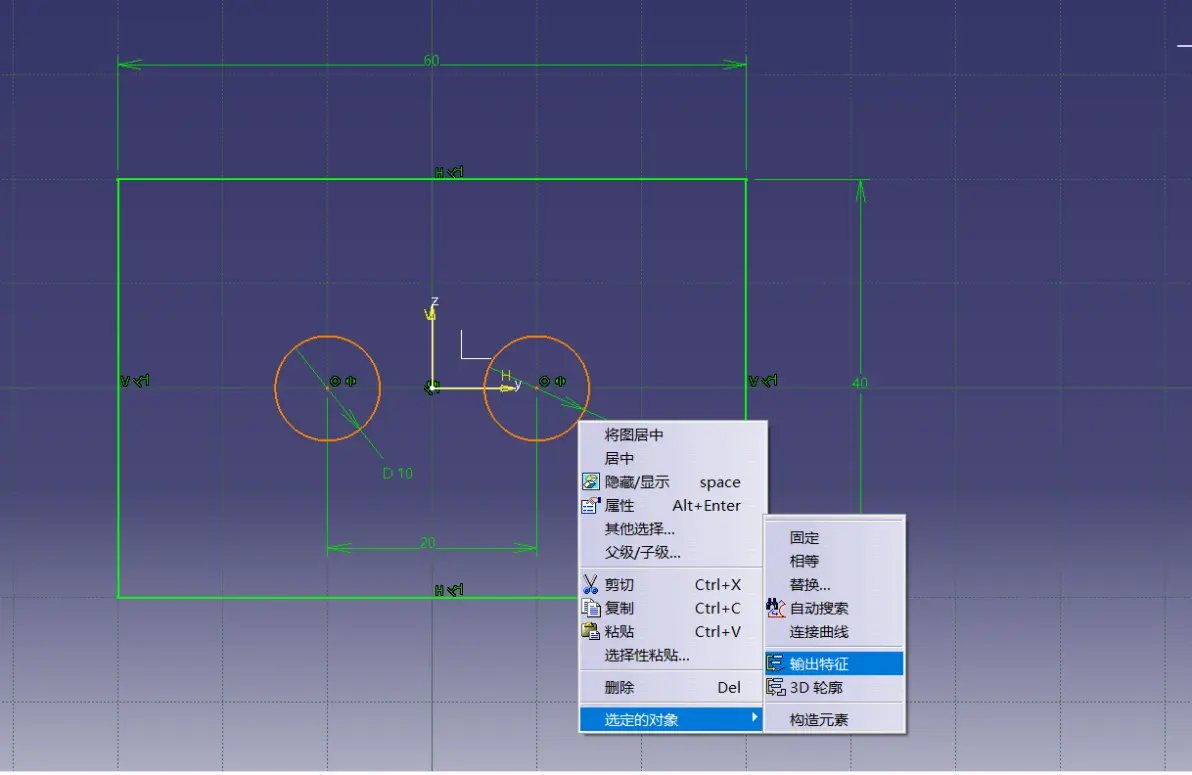

现在我想对图中的圆进行凸台操作，外侧的方形进行另一边凸台操作，这时就可以使用输出特征操作：

如图所示

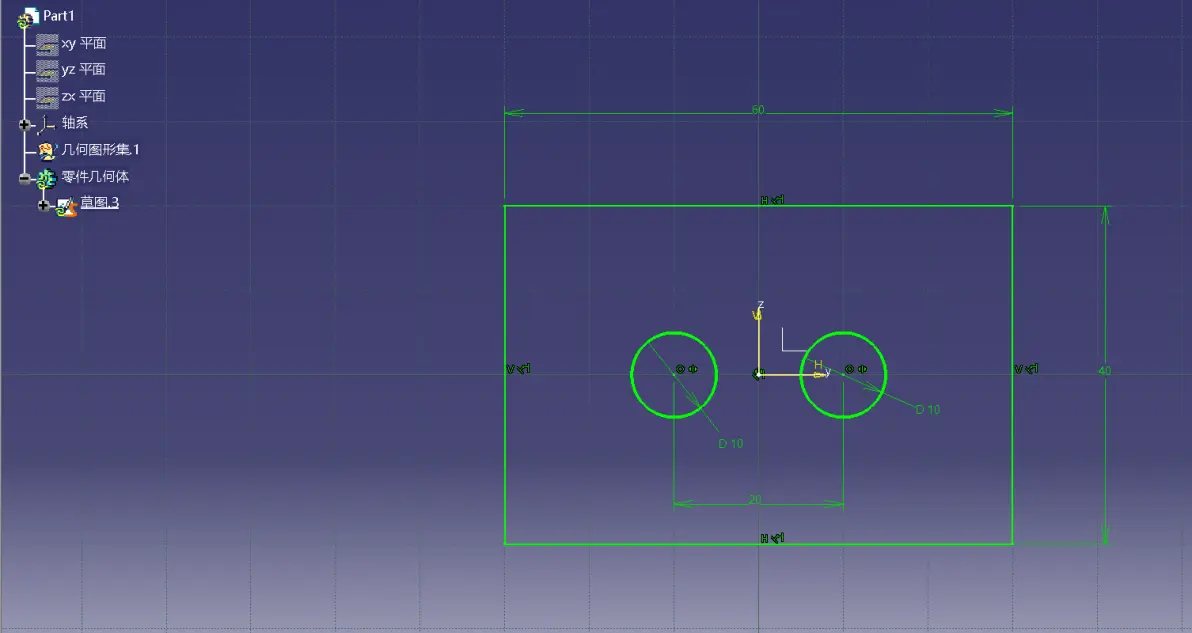

选中的元素会变粗显示

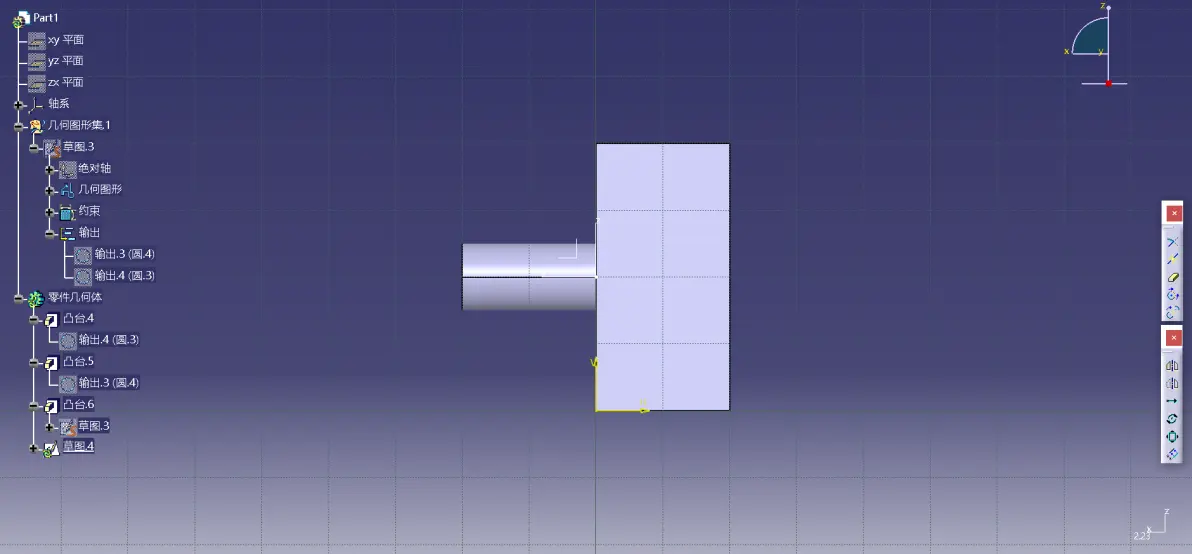

然后可以退出草图，进行操作，此时，草图里默认只剩下外侧方形的元素：

如图所示

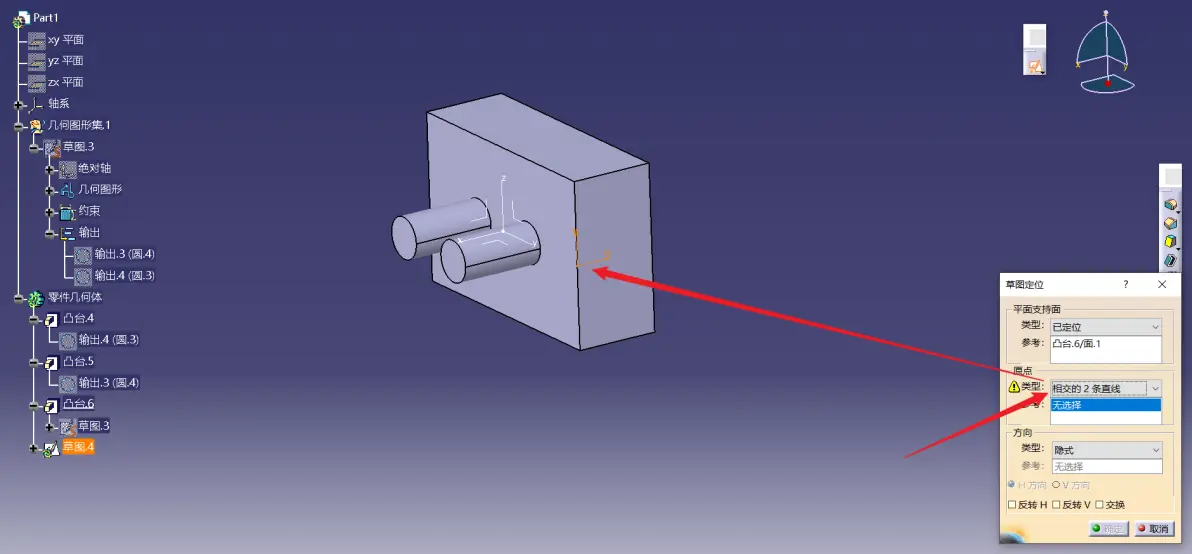

此外：发现那个定位草图的功能也挺好使的，之前没有在意：

第二个

可以定义草图原点的位置

如图所示

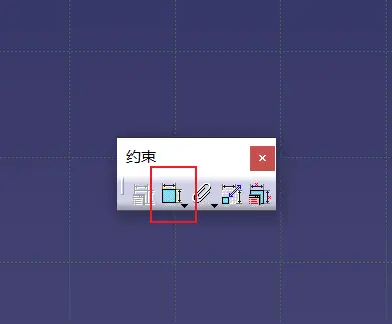

再此外，这个功能完全可以胜任它左侧的功能

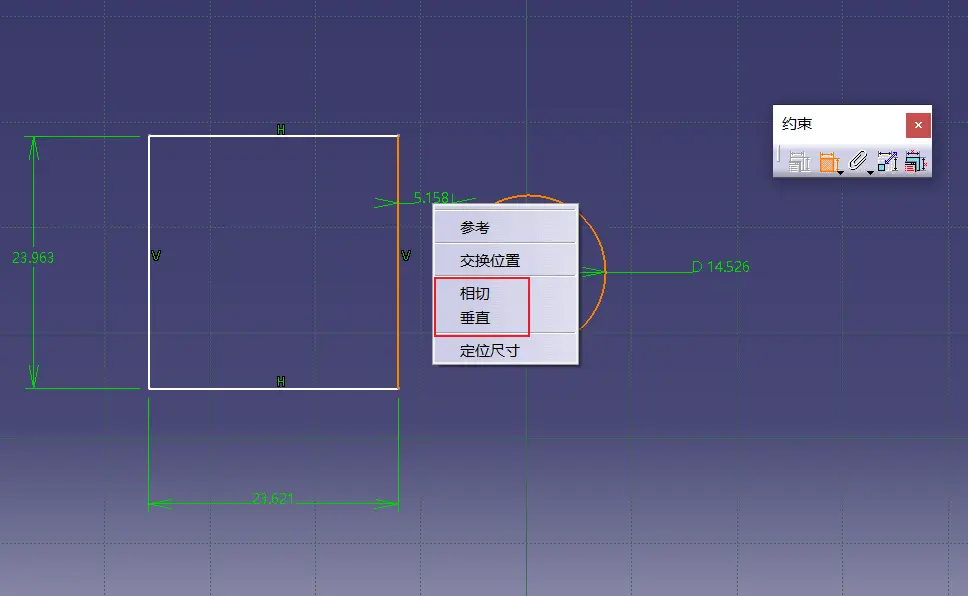

选中后右键就会弹出如图所示的选项，画框的就是定义的约束
