Creo月饼建模教程：常用命令详解"

说到中秋节，当然少不了月饼。下面我使用Creo 7.0设计绘制了一款月饼，与大家分享，祝福同在。

（1）创建一个拉伸实体。

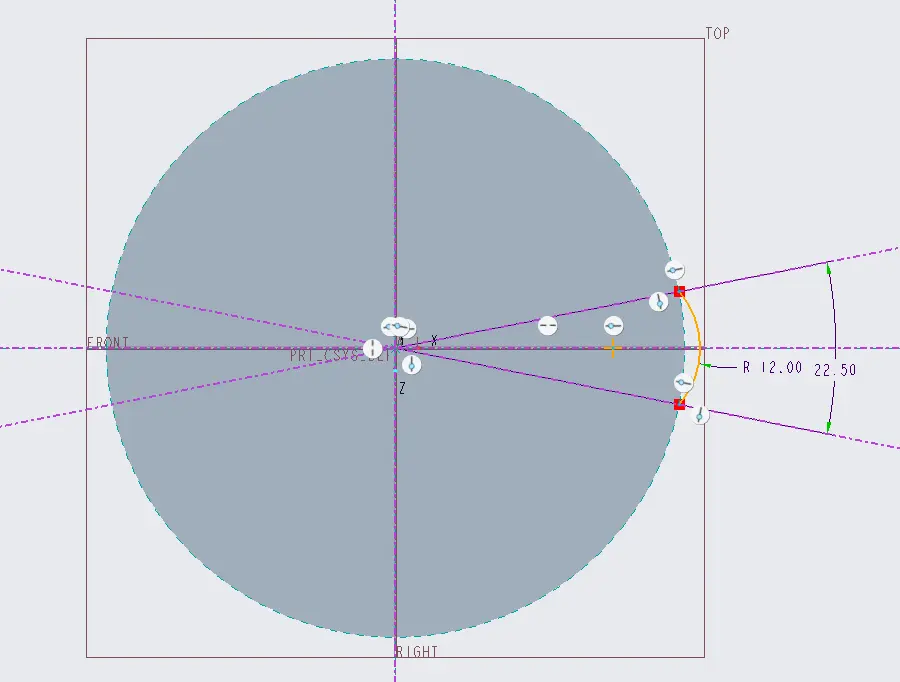

（2）创建月饼边缘的一个瓣。采用“拉伸”工具来创建。

（3）创建阵列特征。

阵列结果如下。

（4）创建拉伸特征。

其中，拉伸截面如下。

（4）以旋转的方式在月饼顶面移除材料。

其中，旋转截面如下图所示。

旋转操作的一个过程截图如下。

（5）创建一个草绘。

（6）创建偏移特征，偏移类型可以选择为“具有拔模特征”，偏移距离为1.5，拔模角度为2.2°。

偏移曲面的结果如下图所示。

（7）创建草图2。草图平面可以为TOP基准平面。

（8）创建偏移特征2。

（9）添加相关的圆角。

自由发挥，多次使用倒圆角工具。

（10）再创建一个偏移特征。

（11）接下来是进行倒圆角和添加拔模斜度等操作，自由发挥。

本案例月饼使用的建模工具命令并不多，都是比较常用的建模工具命令，如“拉伸”“偏移”“旋转”“阵列”“拔模”“倒圆角”。
