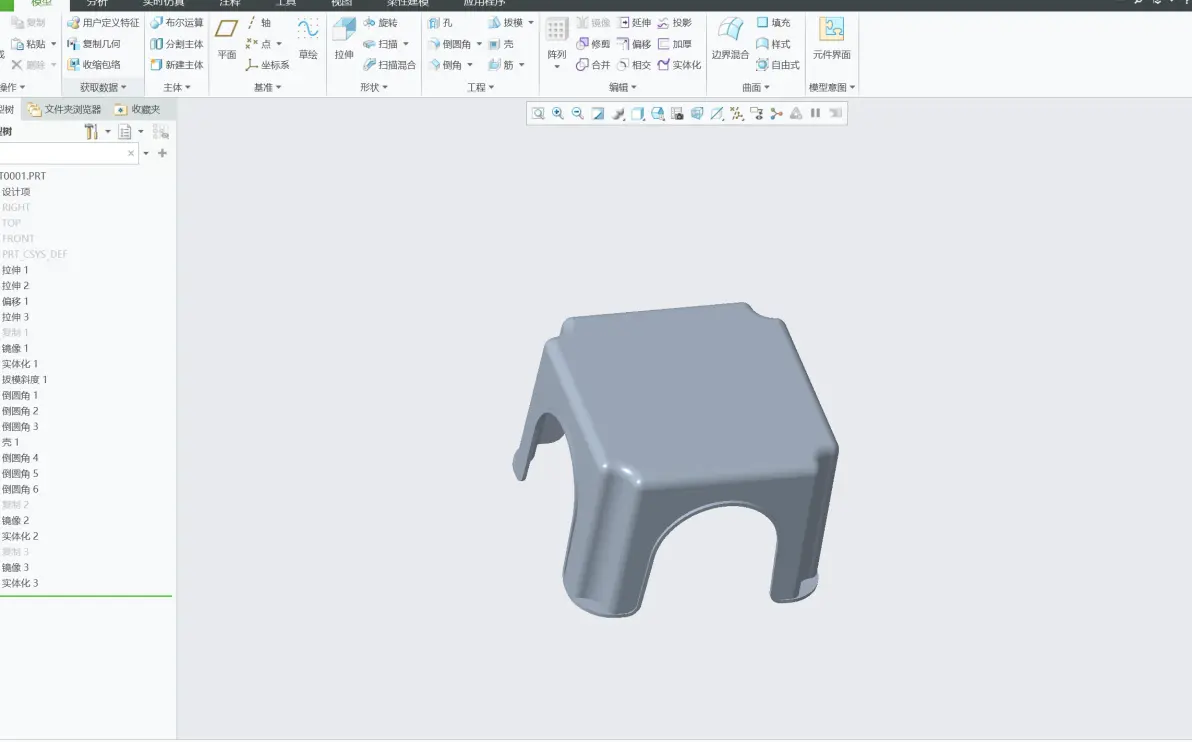

Creo入门视频教做小凳子，简单家具结构帮你熟悉基础建模命令

画个凳子练手，四条腿加一个面，拉伸阵列镜像全用上。凳面拉伸，Top面草绘矩形300x300，四个角倒圆角R20，拉伸厚度25，材料橡胶木，密度0.6e-9。凳面边缘倒圆角R5，上下两面各倒R3，手握的地方不刮手。路径D:\Creo\stool\seat.prt。

凳腿用拉伸加拔模，Front面草绘矩形40x40，拉伸高度450，底部往外张，顶部跟凳面连接，拔模角3度，腿往外斜坐着稳。腿的位置在凳面四个角往里缩30mm，阵列之前先做一个，然后镜像，X方向镜像一次，Y方向镜像一次，四条腿出来了。腿底部倒圆角R3，接触地面不刮地板。

横撑连接四条腿，高度在离地150mm处，截面30x20，拉伸连接相邻两条腿，扫掠或者直接用拉伸两端贯穿，四个横撑围一圈。横撑跟腿交接的地方倒圆角R5，受力集中的地方圆角不能省，圆角小了应力集中容易断。横撑的截面圆角R3，握着不割手。

凳面跟腿的连接不用螺钉，用榫卯结构，腿顶部做一个凸台，凳面底部挖一个对应的凹槽，凸台尺寸38x38，高度8，凹槽深度8.2，留0.2mm间隙装得进去。榫卯用拉伸切除做，草绘在凳面底面，凸台在腿顶面，两个零件分别建，装配的时候对齐。

装配里把凳面固定，四条腿用刚性连接跟凳面绑在一起，横撑跟腿也刚性连接。干涉检查跑一遍，榫卯配合的地方间隙0.2，其他接触面间隙0，没有干涉。运动仿真不用跑，家具是静态的，要看结构强度的话在Simulate里跑静力学，人坐上去200kg的载荷加在凳面中心，最大应力出现在腿跟凳面连接处，12MPa，橡胶木的许用应力40MPa，安全系数3.3，够用。

工程图出A3，三视图加轴测图，标注凳面尺寸和腿的间距，标题栏材料填橡胶木，图号ST-01。出BOM的话凳面一件，腿四件，横撑四件，总共九件。文件存D:\Creo\stool\asm.asm，零件和装配分开存，下次改凳面尺寸，装配自动更新。

抽壳不用，凳子实心的，抽壳了榫卯结构不好做。颜色用木纹贴图，外观库里选一个木纹材质，反射率调低，粗糙度调高，渲染出来像实木。D:\Creo\stool\ 下面那个木纹贴图的分辨率是2048x2048，贴的时候UV方向对一下，不对的话纹理拉长...
