一、涡量

涡度是用来描述气流相对于地面之水平方向旋转的物理量，其方向可以由[右手定则]来得知：若气流以逆时针转动则涡度指离地面、顺时针转则指向地面。是故，在北半球的气旋之涡度值为正、反气旋为负；而在南半球，则气旋为负、反气旋为正。
涡度的数学表达式可以写成：

涡量

其中ν是y方向的速度，u是x方向的速度；而旋转角速度是其二分之一：

旋转角速度

二、Tecplot中计算涡量

• 打开Tecplot软件，导入ABAQUS计算完成后的ODB数据

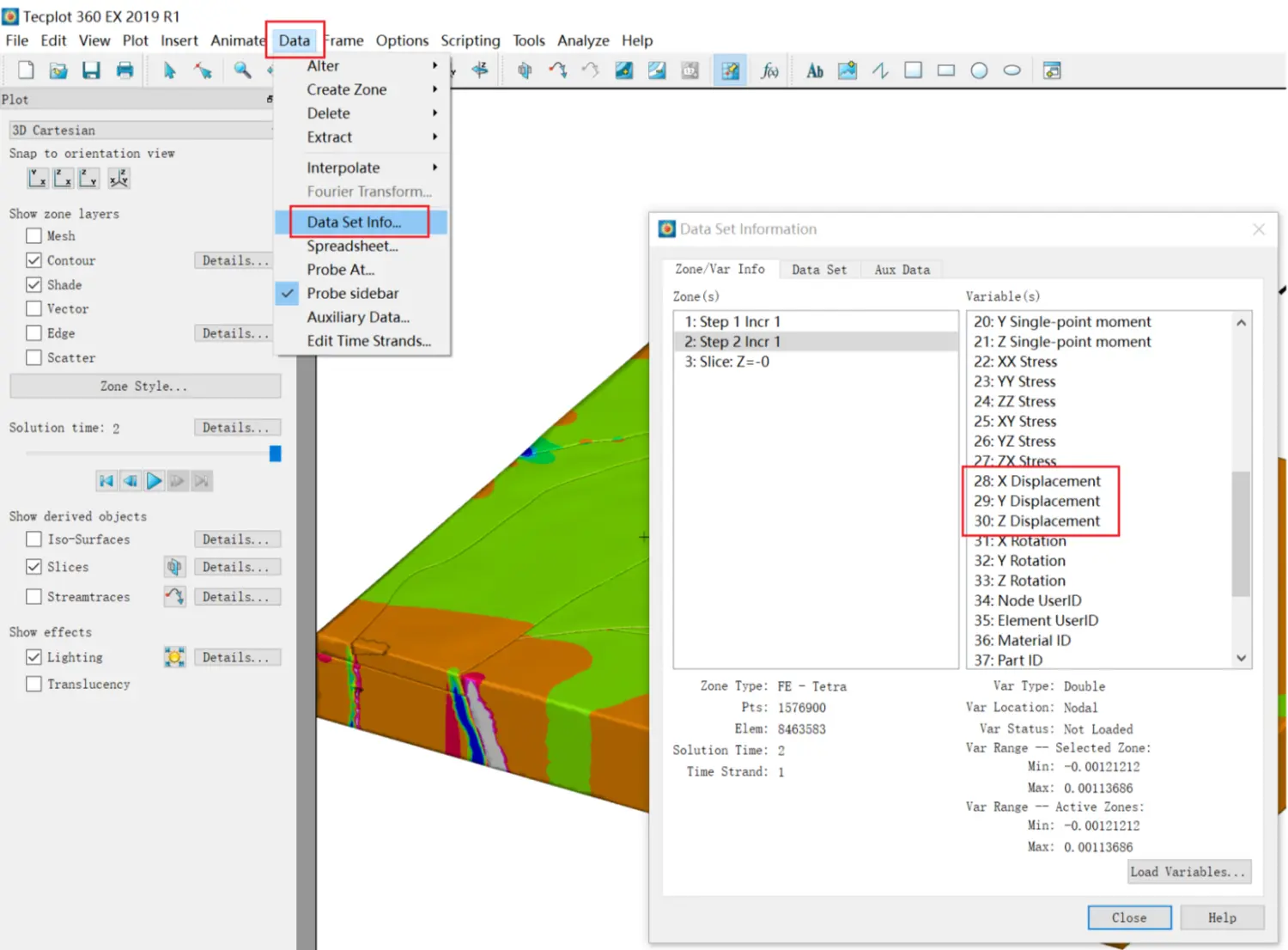

• 查看变量信息：Data > Data Set info...





  查看变量信息

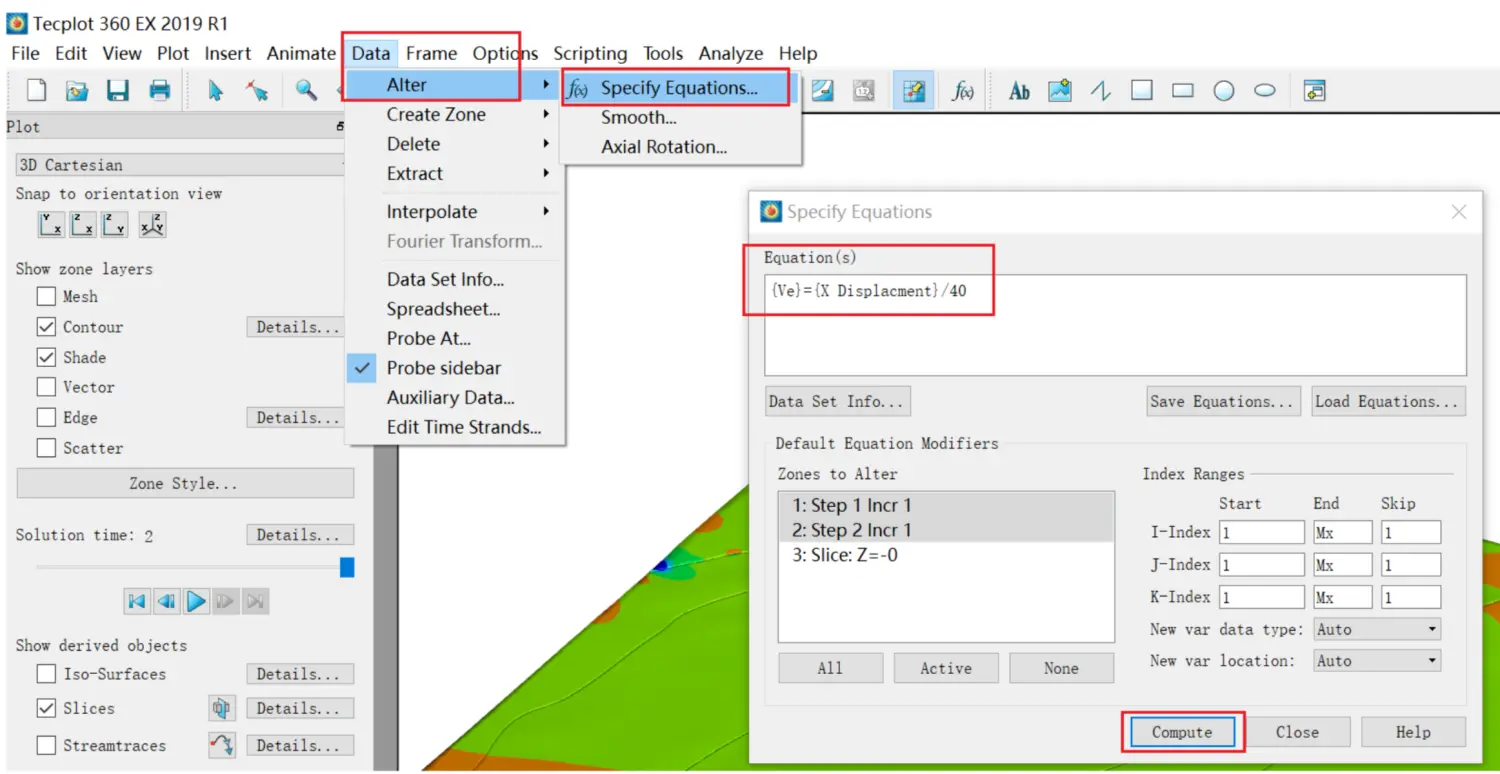

• 使用X Diaplacement， Y Displacement，Z Displacement计算出三个方向的速度



  计算出X，Y，Z三个方向的速度

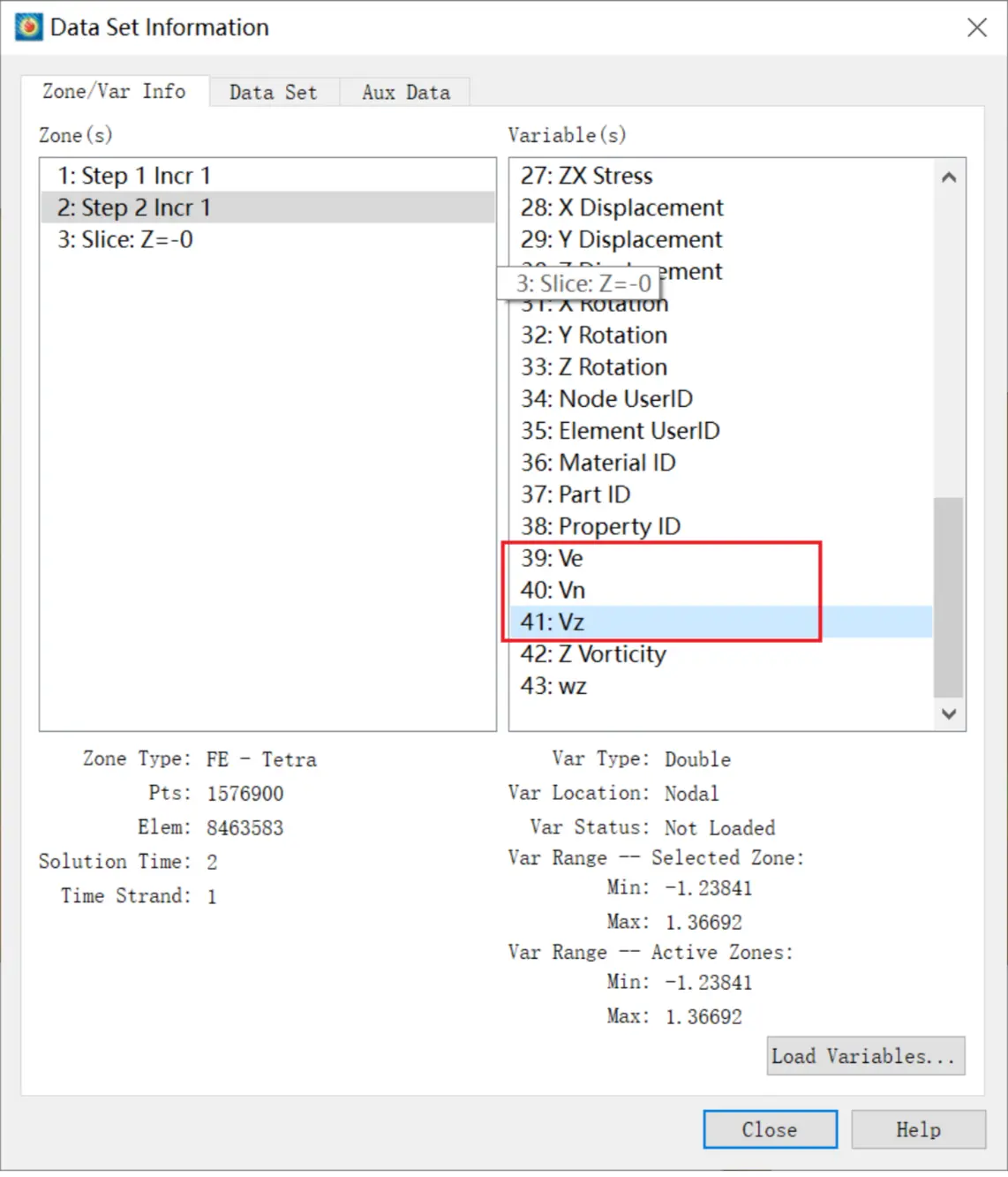

  计算完成后，三个速度出现在变量中：



  三个新变量

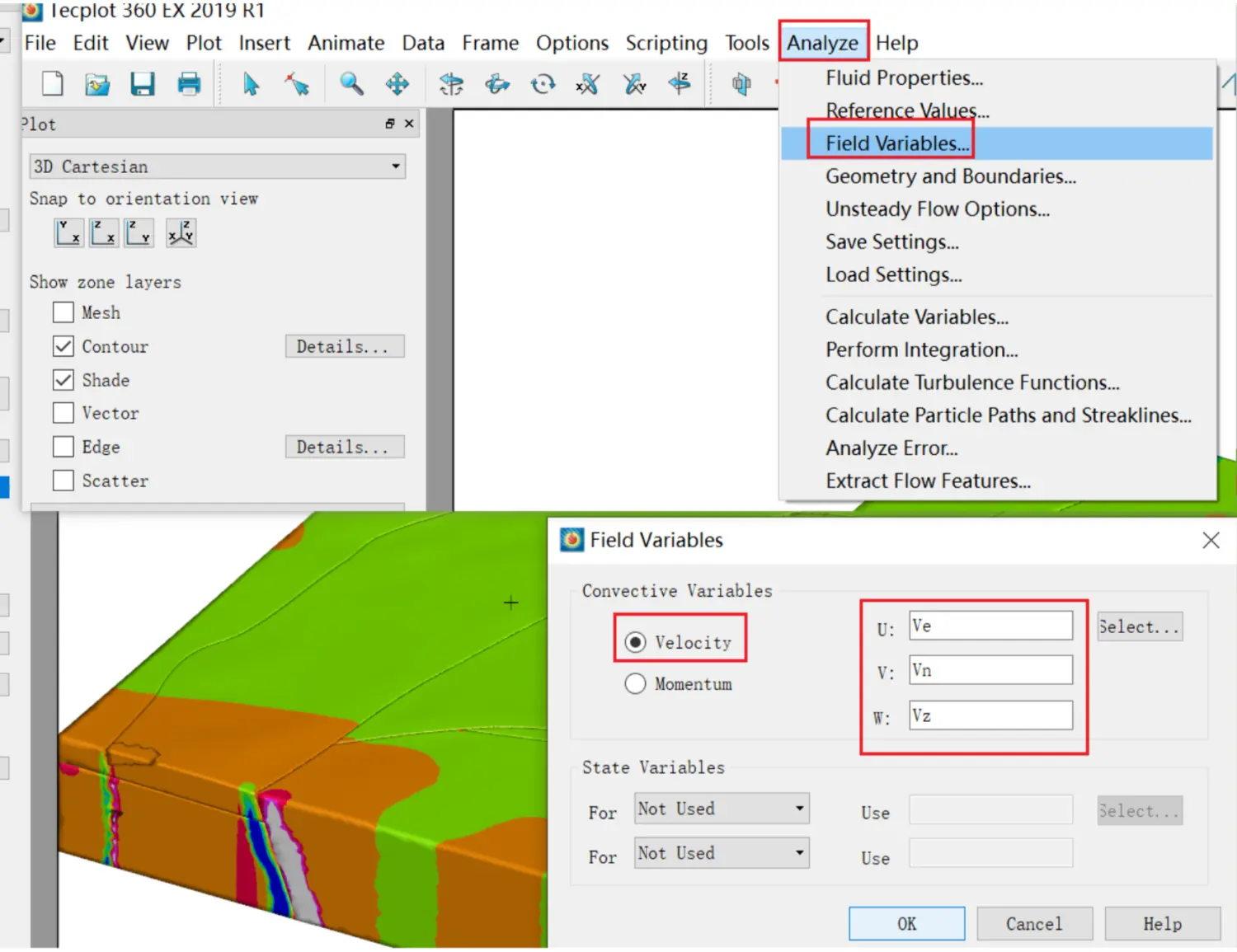

• 设定好Field场变量，Analyze > Field Variables...
  U: X方向的速度； V：Y方向速度；W：垂直方向速度



  指定好速度变量

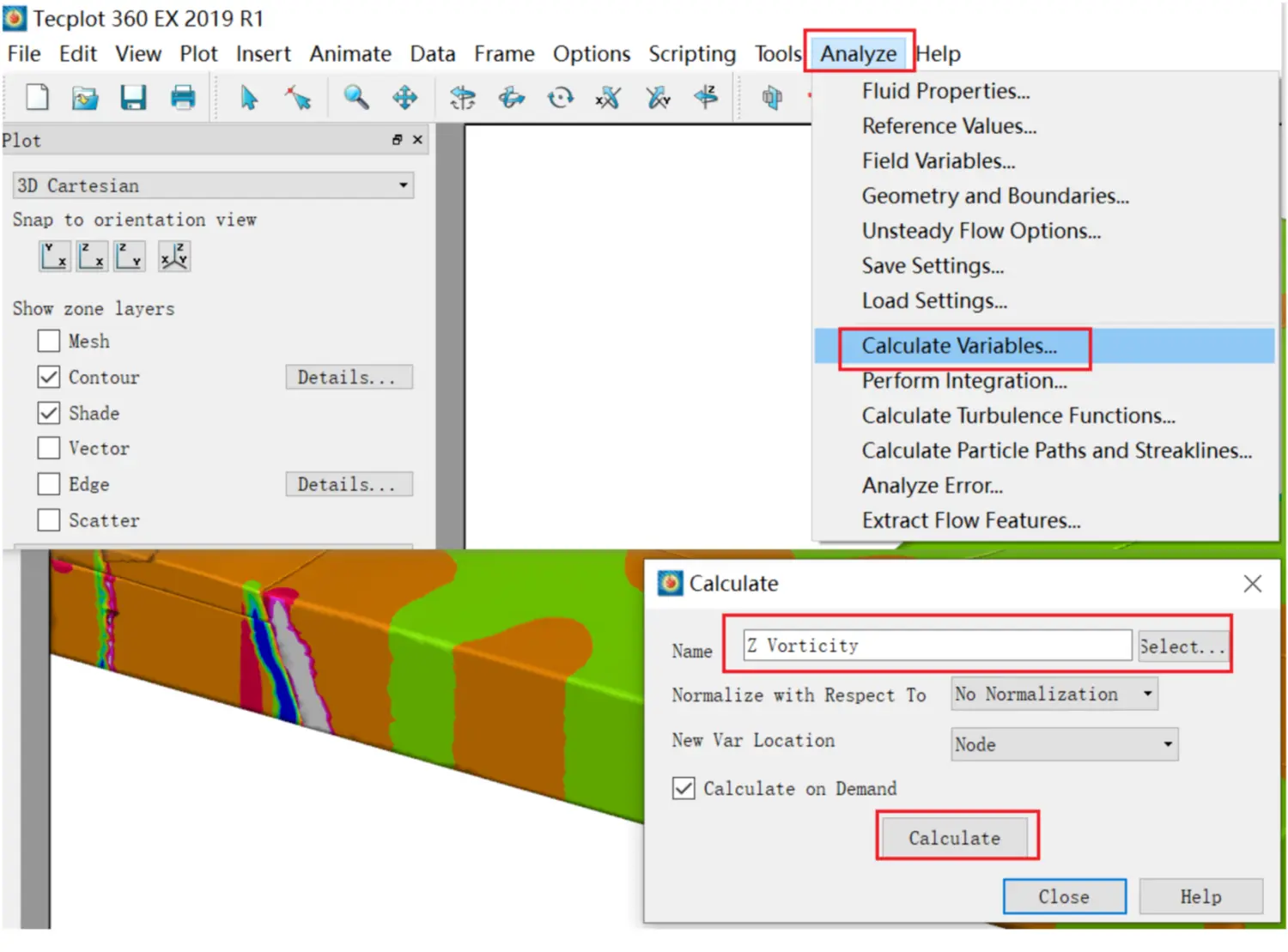

• 计算Z Vorticity



  计算Z Vorticity

三、计算旋转角速度

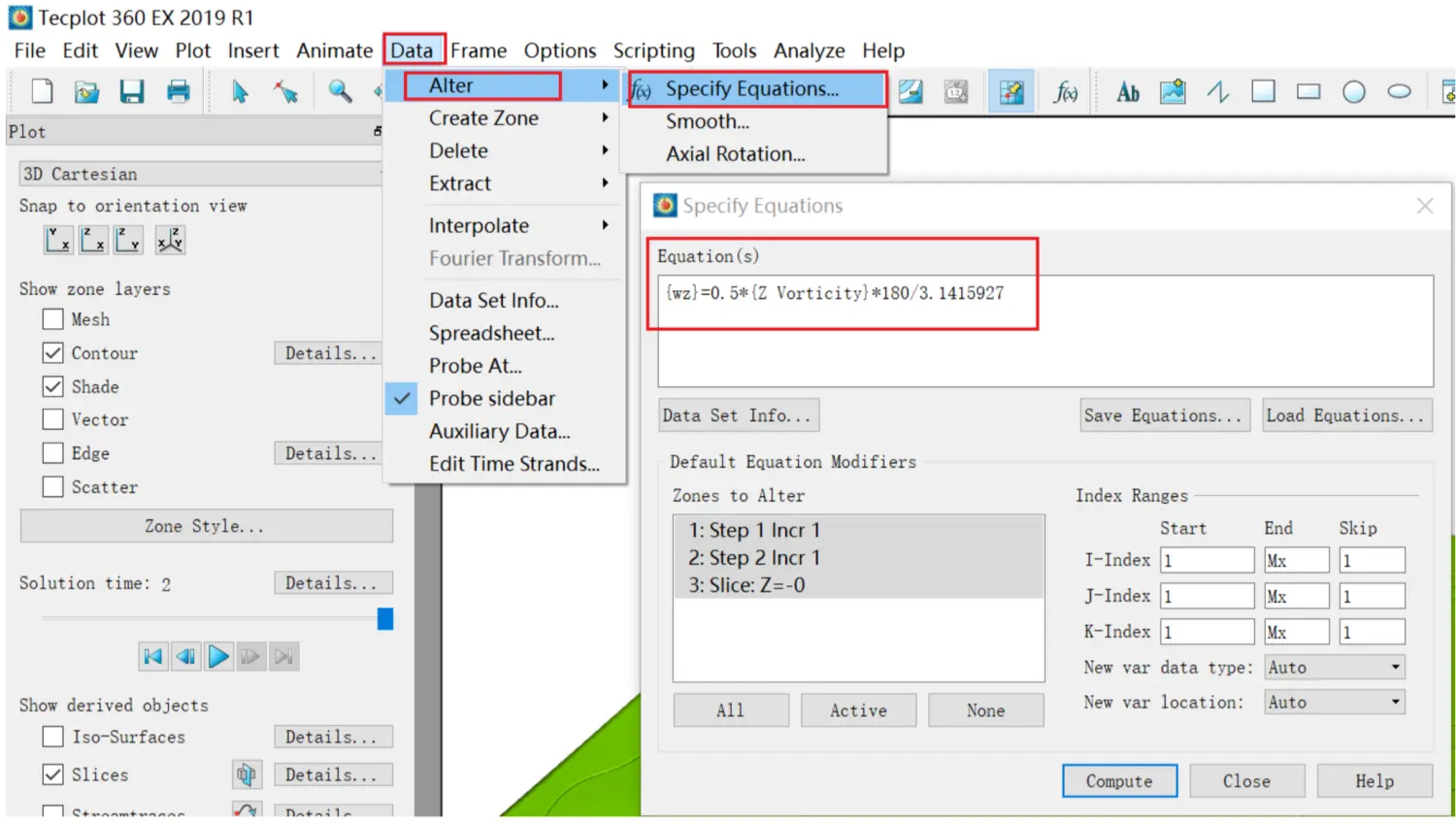

前面我们知道，旋转角速度是涡量的一半； 另外，一般会将弧度转换为度数：

计算出旋转角速度

四、输出数据

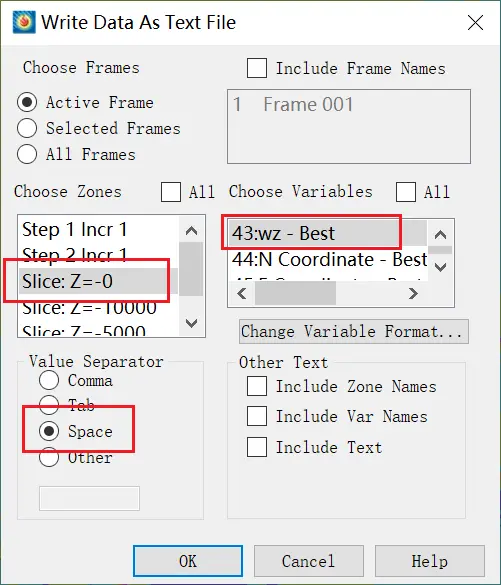

Tools > Write Data As Text File > 选择好Zones，变量选择上X，Y，wz即可。

导出数据
