迅捷CAD打断命令三步操作：精确切割图形对象

急需打断cad中某条指定直线？cad打断命令解决你的烦恼！php小编香蕉特此奉上详细的操作步骤，助你轻松搞定各类打断难题。

1、我们可以使用两种方法调用CAD打断命令：

①点击【修改】–【断开】。

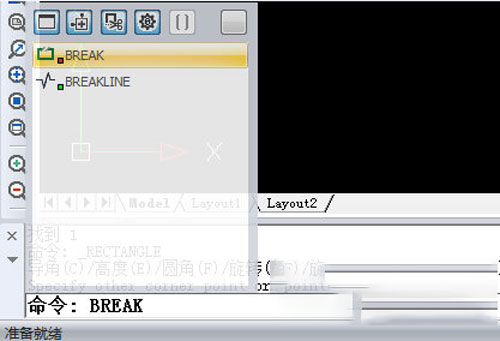

②在命令行输入break，调用打断命令。

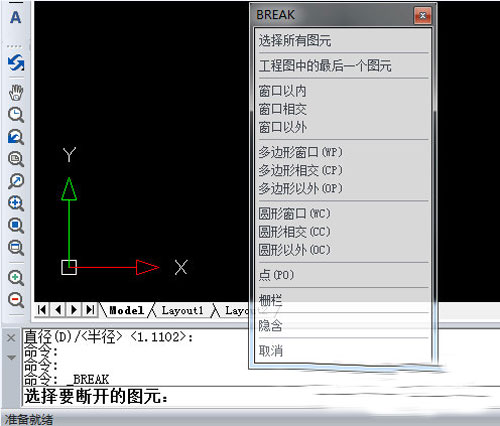

2、根据提示选择要修改的图元。

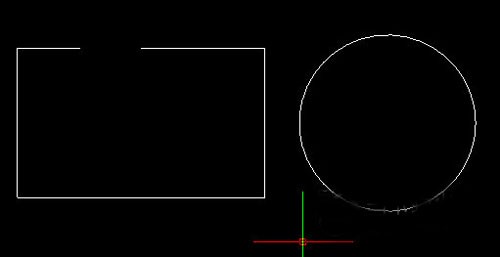

3、点击第一个断开点，即可断开对应图元。(选择一个对象后，系统将会默认选择的位置是第一个打断点。这时在对象上选另一个点的时侯，对象上从第一个点到第二个点的部分将会被剪掉。)。

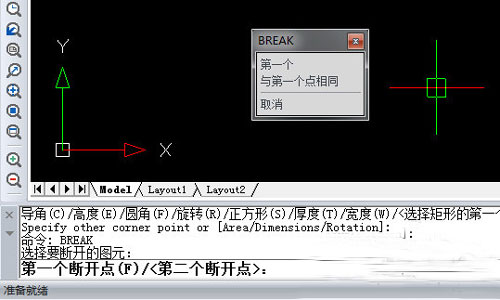

注：由于第一个点只是选择对象，所以选择的点是没有捕捉的，如果打断的方式不理想，可以点击需要修改第一个打断点。方法如下：

如果需要修改第一个打断点，当选择一个对象以后，系统将会默认你选择的位置是第一个打断点。在弹出的对话框中点击【第一个】，或是在命令行输入f然后空格，系统会提示选择第一个打断点。这时就可以根据需要捕捉到第一个打断点了。之后输入第二个打断点完成打断。

以上就是迅捷CAD编辑器打断命令操作步骤的详细内容，更多请关注php中文网其它相关文章！
