CAD粗糙度标注：符号库加载与属性块制作

cad中表面粗糙度的标注方法：首先设置极轴追踪，按图示设置30度角；然后绘制第一条边，注意追踪好角度；最后按图示追踪样例绘制另外一边。

本文操作环境：Windows7系统，autocad2020版本，Dell G3电脑。

CAD中表面粗糙度的标注方法：

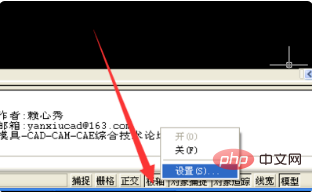

1、首先我们需要设置极轴追踪以便绘制标准的图形符号——点击极轴——设置。

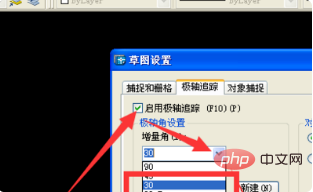

2、按图示设置30度角——确定。

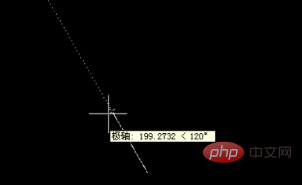

3、绘制第一条边，注意追踪好角度，长度不限。

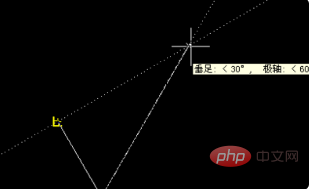

4、按图示追踪样例绘制另外一边。

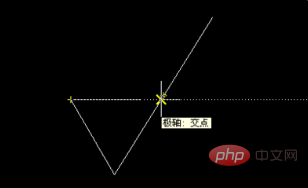

5、绘制最后一边。

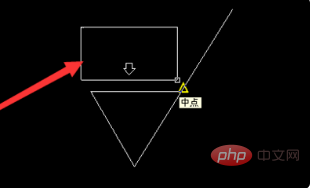

6、添加文字

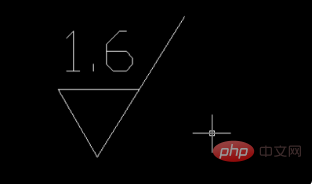

7、效果如图示，可以用sc命令缩小放大到需要的大小，不同粗糙度改变数值即可。
