设计三叉套筒在CATIA中的零件模型策略

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

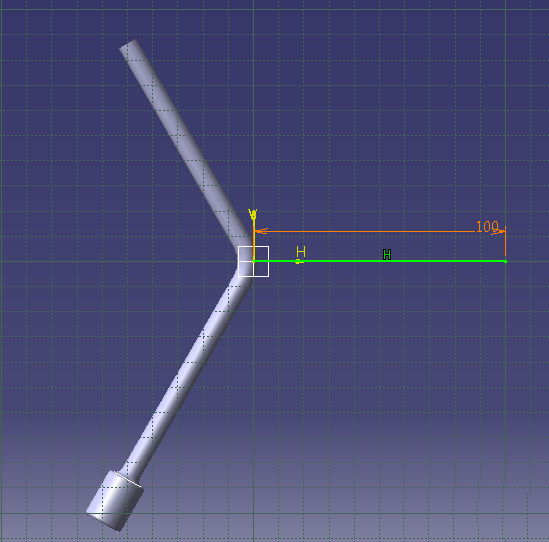

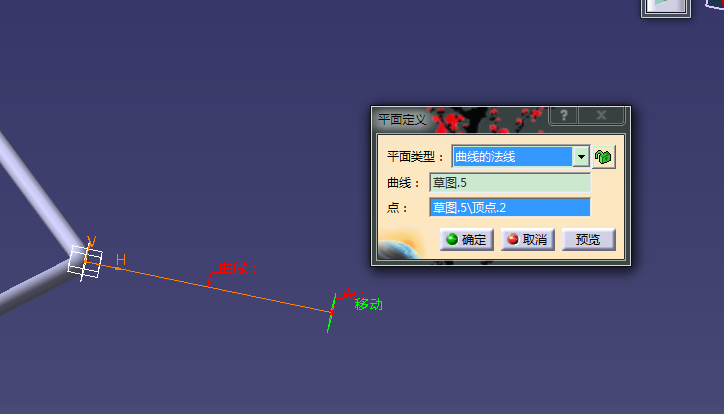

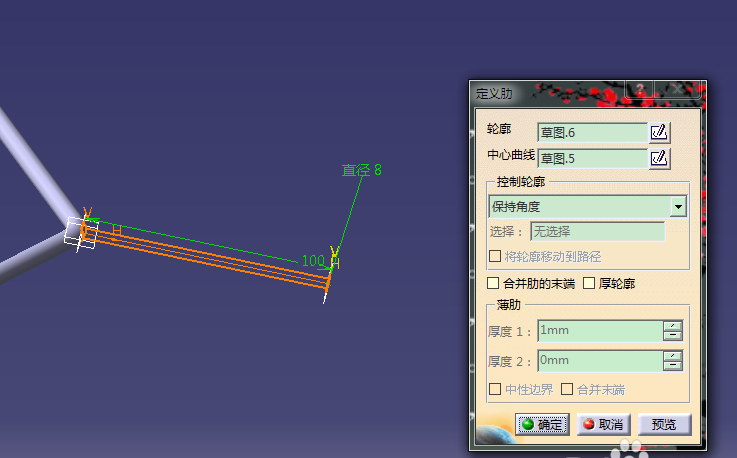

6、选择XY平面绘制一条直线；长度100mm退出，然后建立一个法向平面，绘制一个直径8的圆，退出选择肋命令绘制实体；

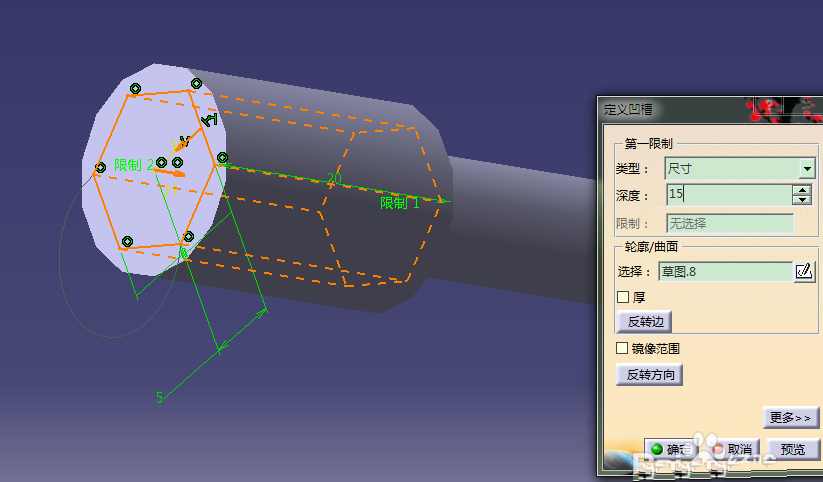

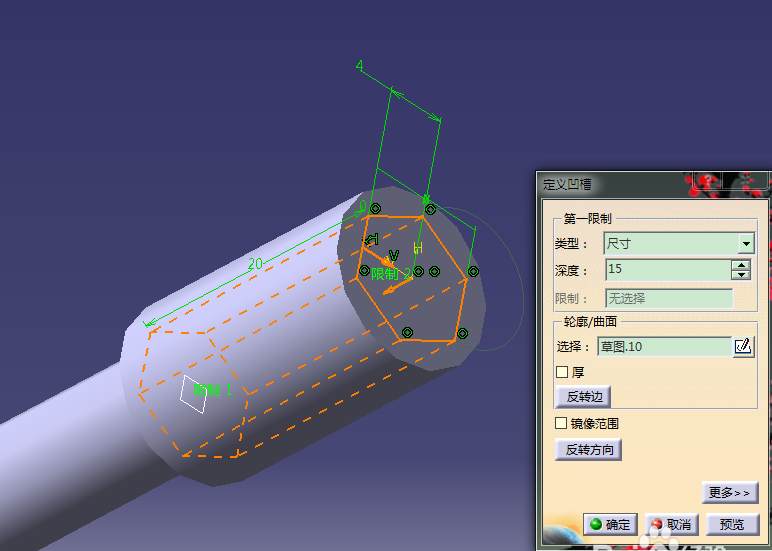

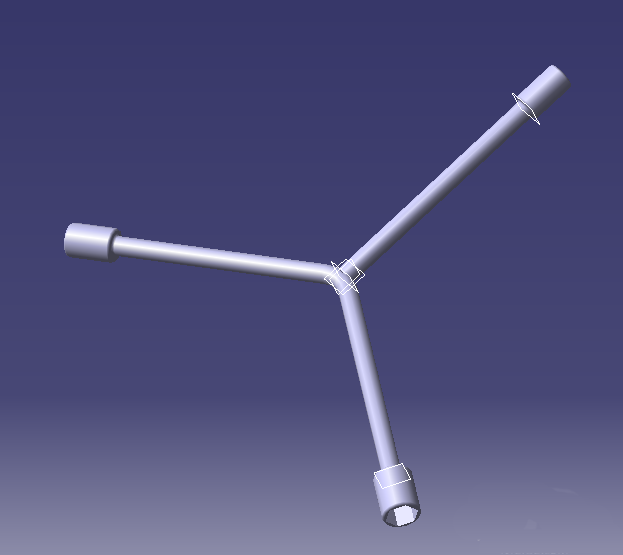

7、用相同的办法绘制其他两个套筒头，分别是外径14，六边形内接圆半径为5；半径12六边形内接圆半径为4；然后圆角处理

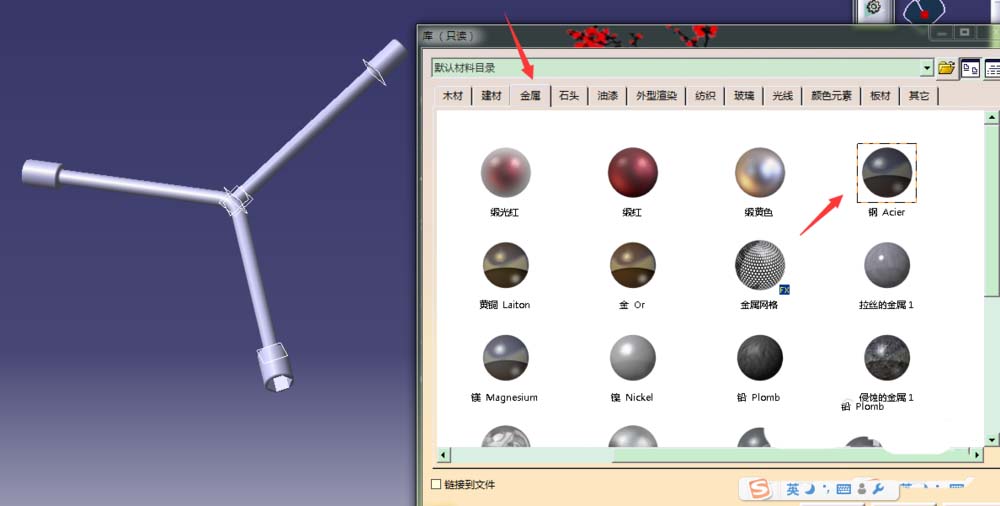

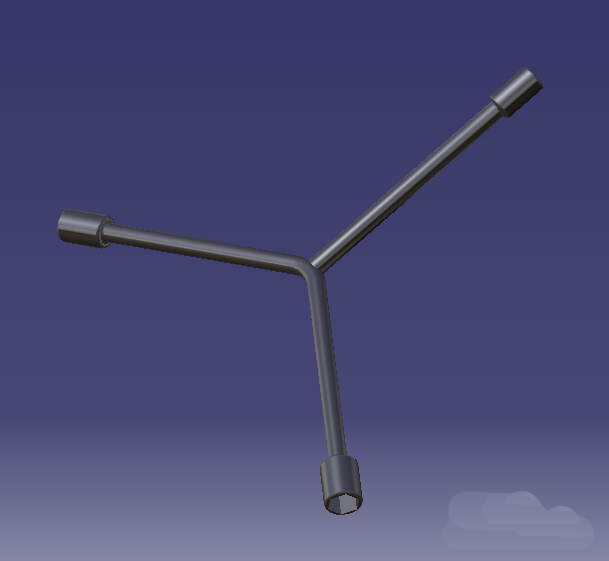

8、为其添加材质，隐藏平面，得到三叉套筒材质效果图。
