解决Catia绘制图形边缘锯齿问题的见解与策略

很多初学者经常发现CATIA显示的图形不光顺，边界有锯齿，圆球、圆柱显示的不圆，做方案截图也不美观……怎么办呢?其实只需要简单设置一下就可以解决以上问题。

catia v5r20 破解安装版 v2013.04.25 32位

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

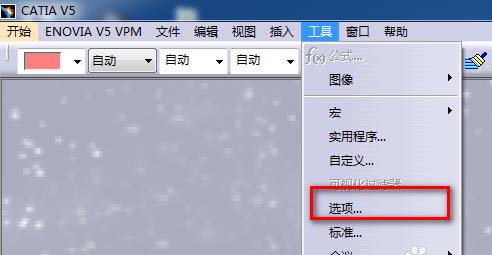

1、开机，启动CATIA，选择“工具”——“选项”，打开选项设置对话框；

2、在打开对话框中，左侧依次选择“常规”——“显示”，然后点击右上部“可视化”选项卡，在“抗锯齿“的”边线/线“，”完整场景“都选中，并将相应的值分别设置成”0“、”16X“；

3、点击”性能“选项卡，把”3D精度”数值设置的小一些，数值越小表示显示的越精确。点击“确定”。这样重新打开零部件就显示正常了。
