PADS文件导入到AltiumDesigner

• Pads Logic文件导入到AD
• .sch文件保存.txt文件
• .txt文件导入到AD
• Pads Layout文件导入到AD
• .pcb文件导出ASCII（.asc）文件
• .asc文件导入AD

在工程使用过程中，可能会遇到PADS文件直接导入AD软件，下面将介绍Pads Logic(.sch)、Pads Layout(.pcb)怎样导入到AD并使用的过程

Pads Logic文件导入到AD

.sch文件保存.txt文件

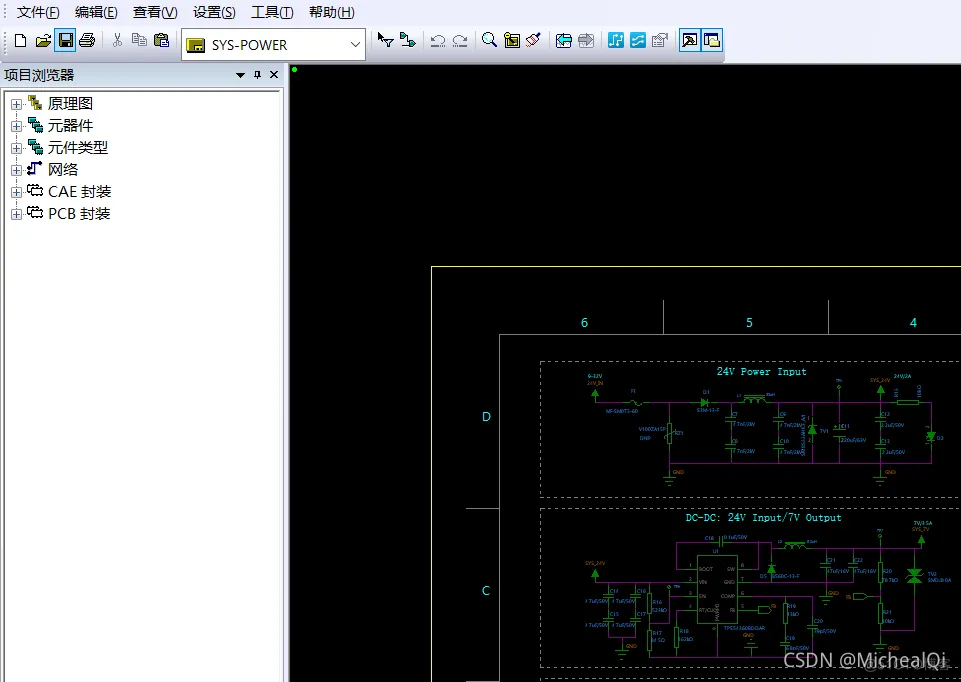

打开Pads Logic文件(.sch)

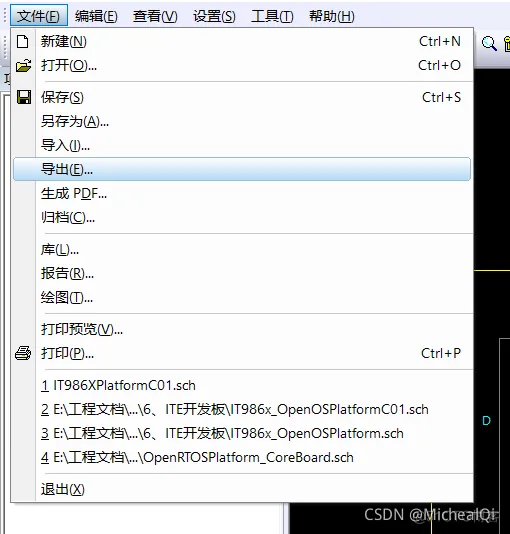

点击文件，然后将文件导出特定的文件格式

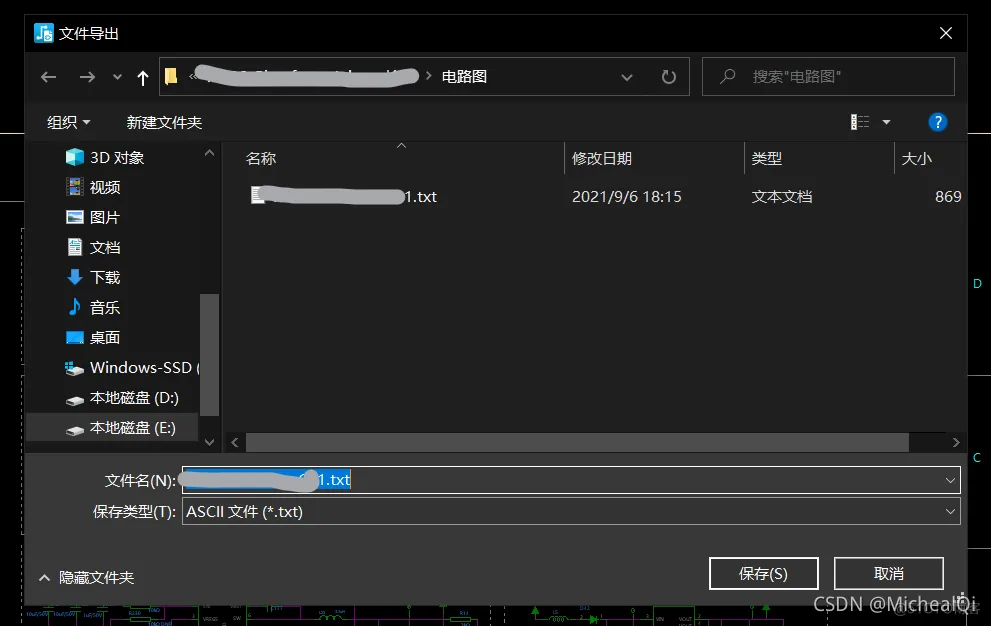

直接导出.txt文件，点击保存

.txt文件导入到AD

点击文件选择导入向导

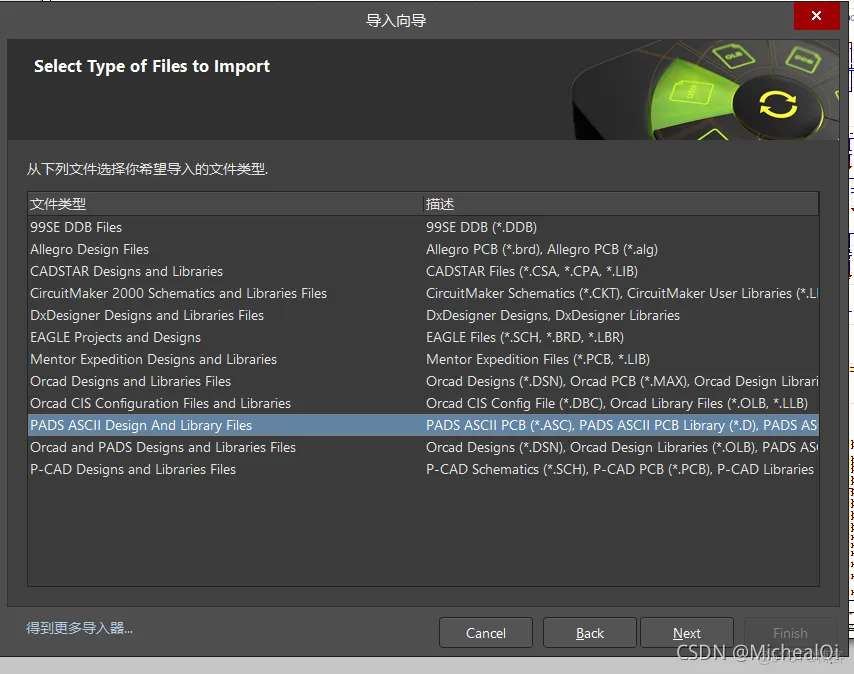

选择PADS ASCII文件

点击下一步

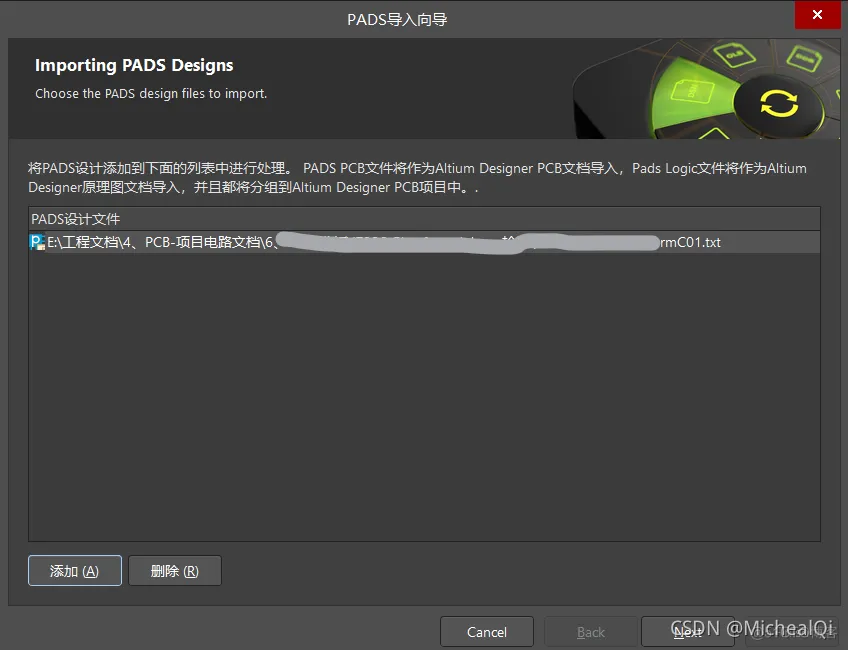

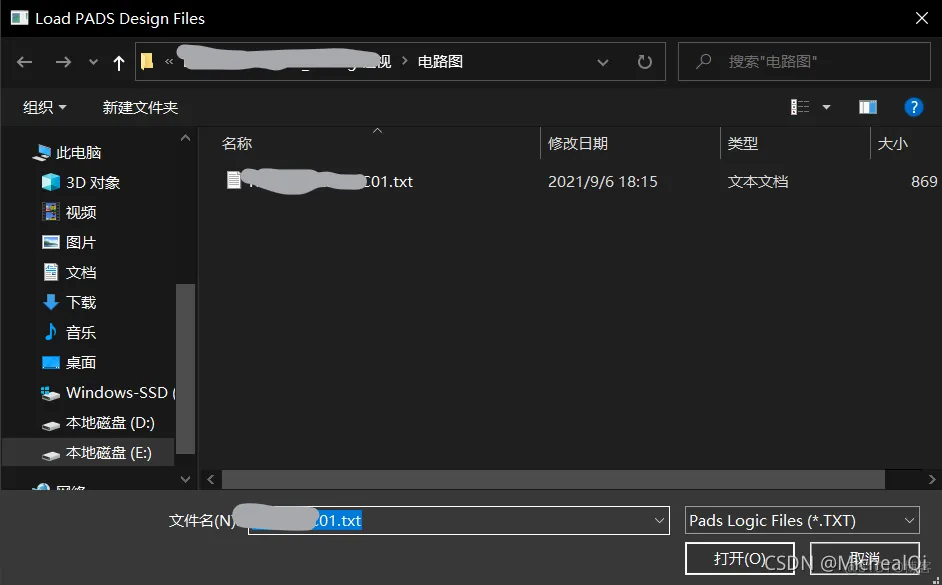

选择Pads Logic导出的.txt文件，然后点击打开

点击下一步

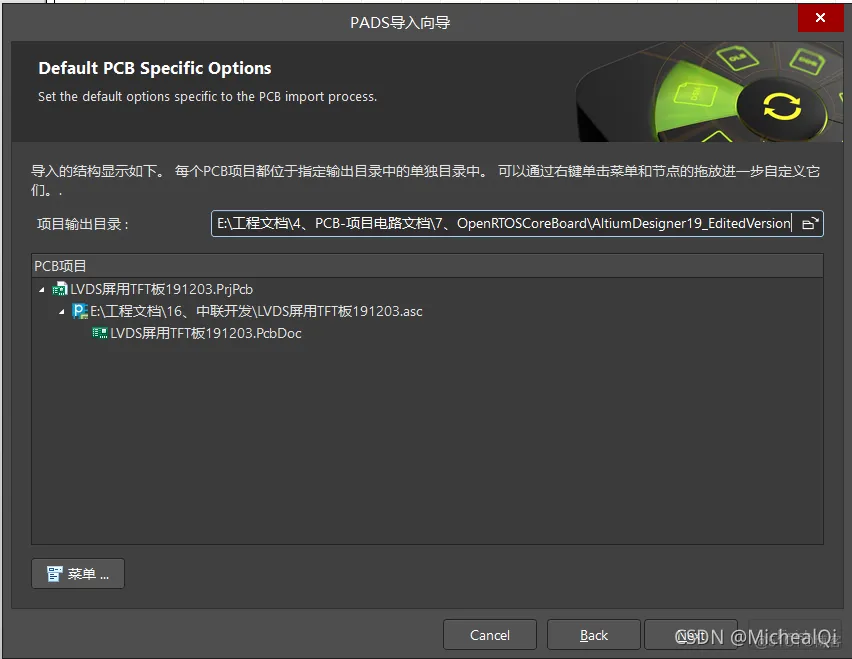

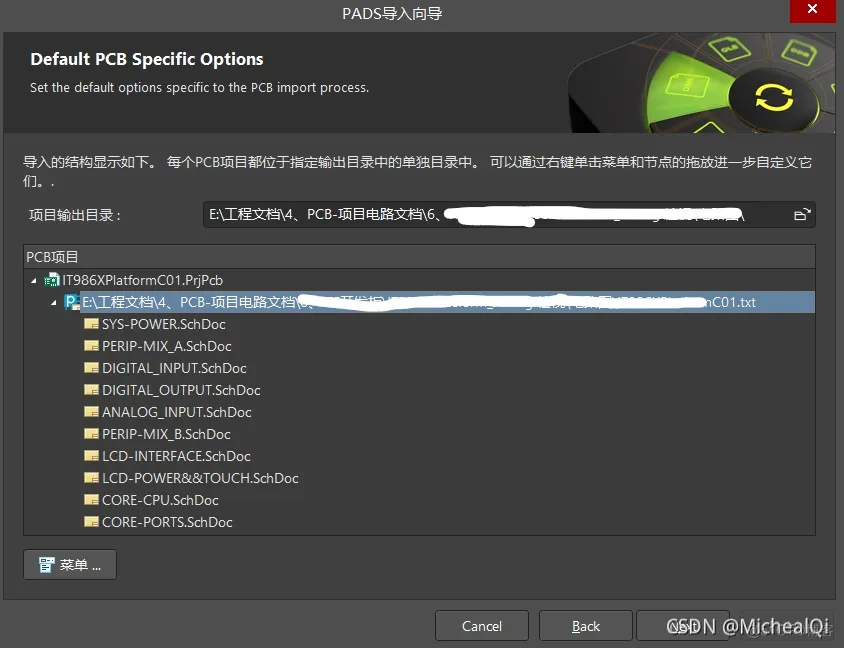

然后可以自定义项目的输出目录到制定的文件夹路径下。

然后点击下一步，完成导出功能

Pads Layout文件导入到AD

.pcb文件导出ASCII（.asc）文件

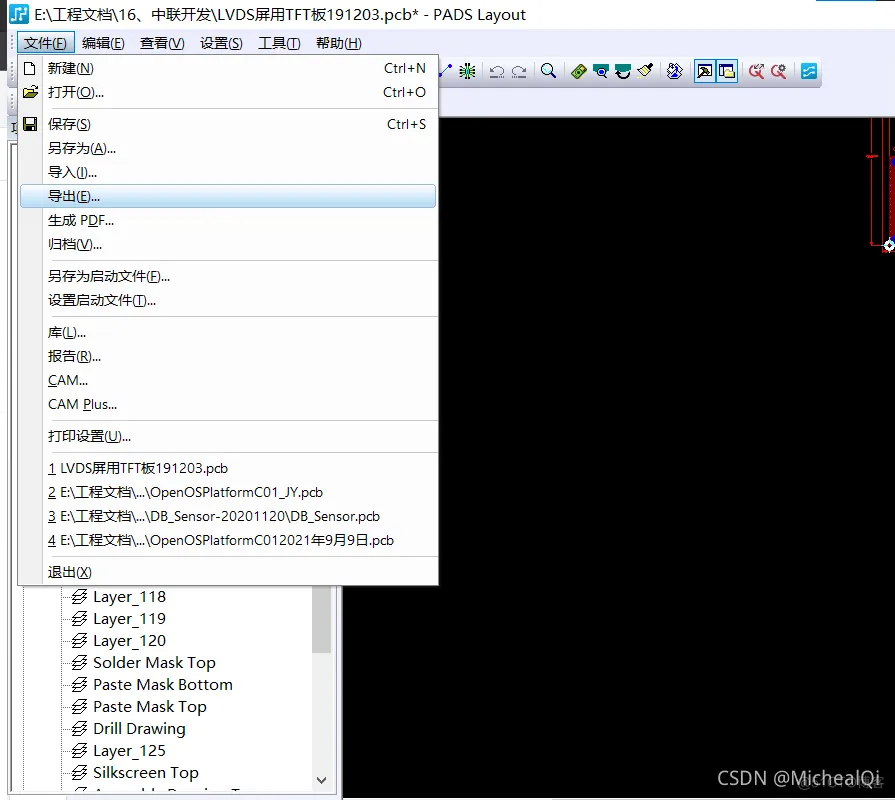

打开pcb Layout的设计文件，选择文件->导出功能

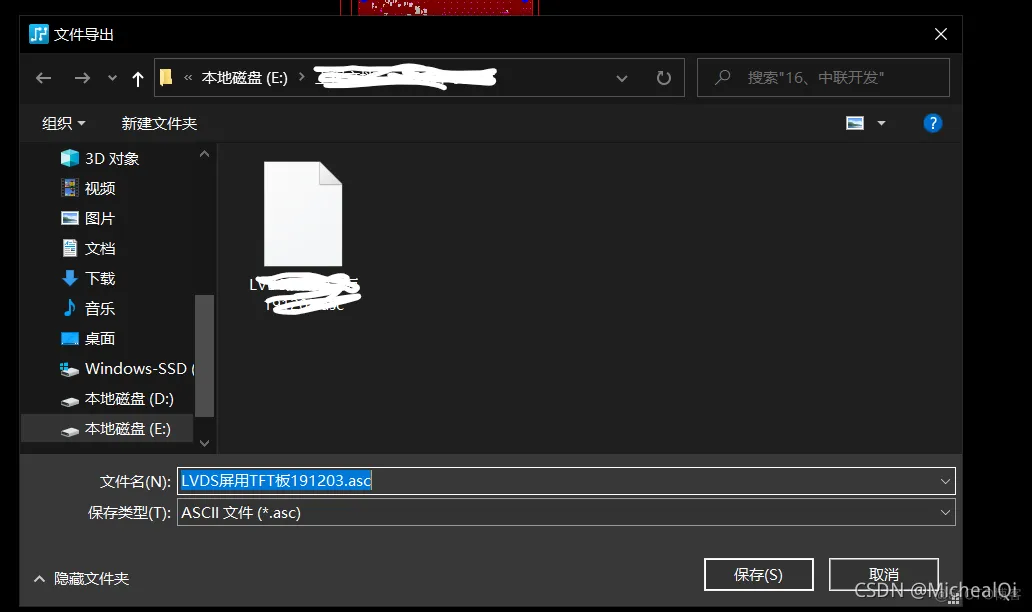

保存成.asc文件

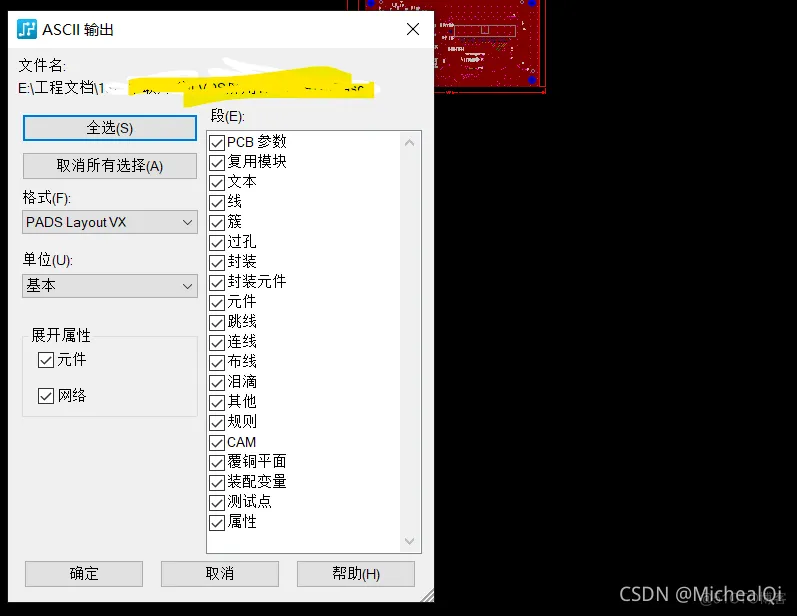

选择多有的段,然后选中展开属性,格式选择对应的PADS版本即可.点击确定后自动生成文件

.asc文件导入AD

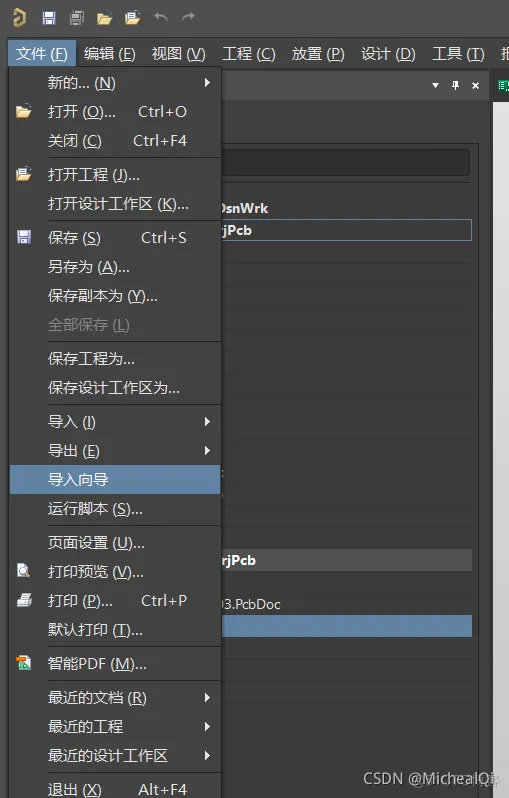

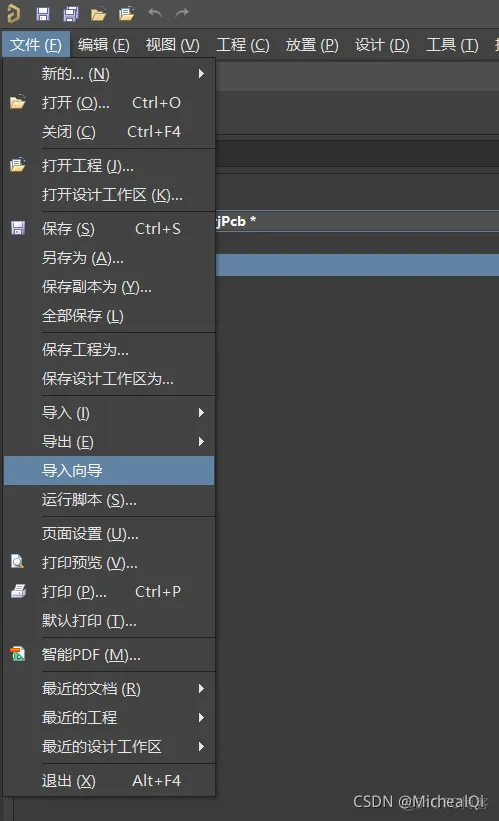

打开AltiumDesigner 软件,选择文件->导入向导。

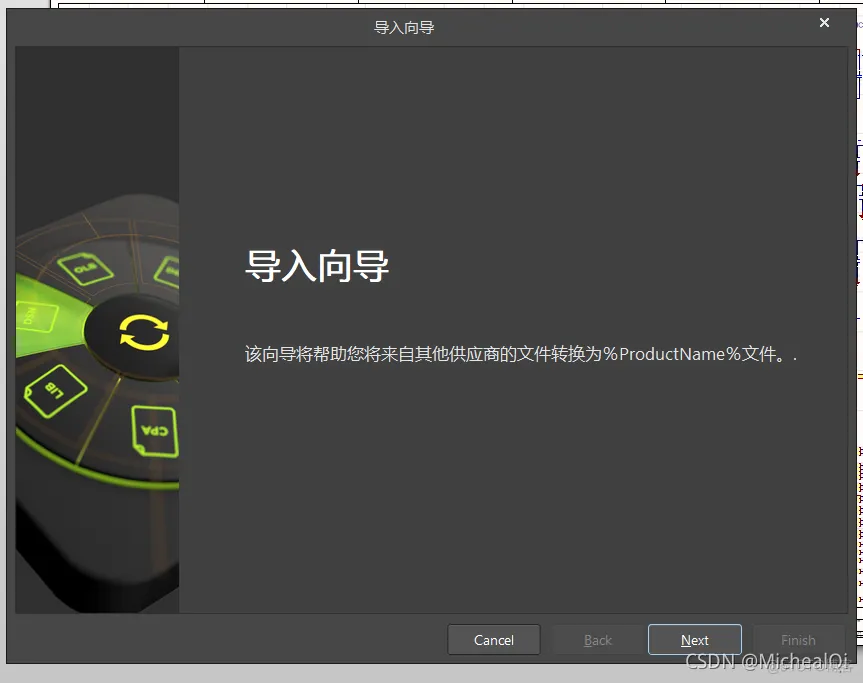

点击NEXT

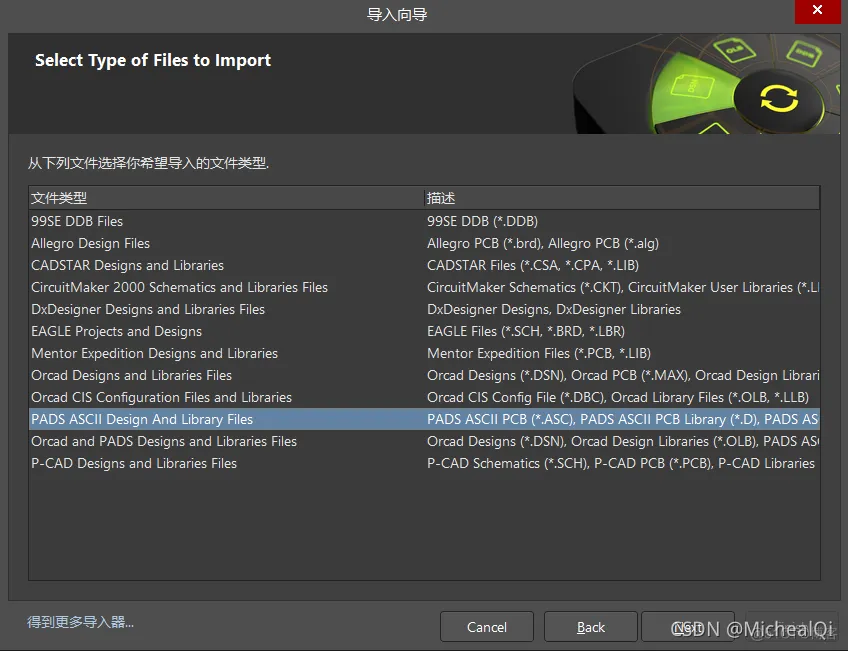

选择PADS文件类型，点击NEXT

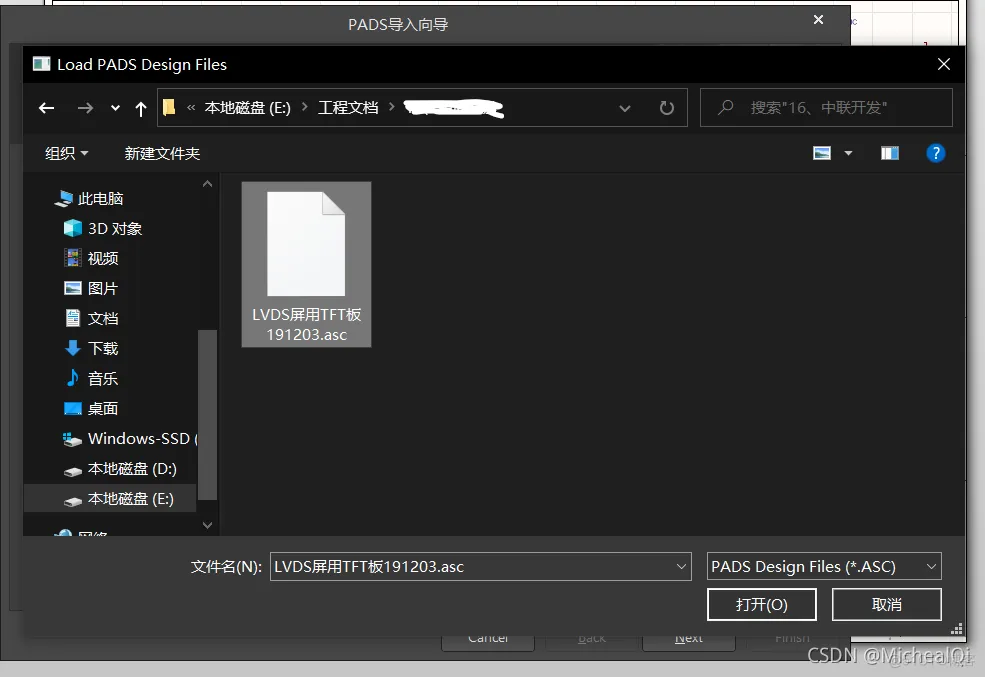

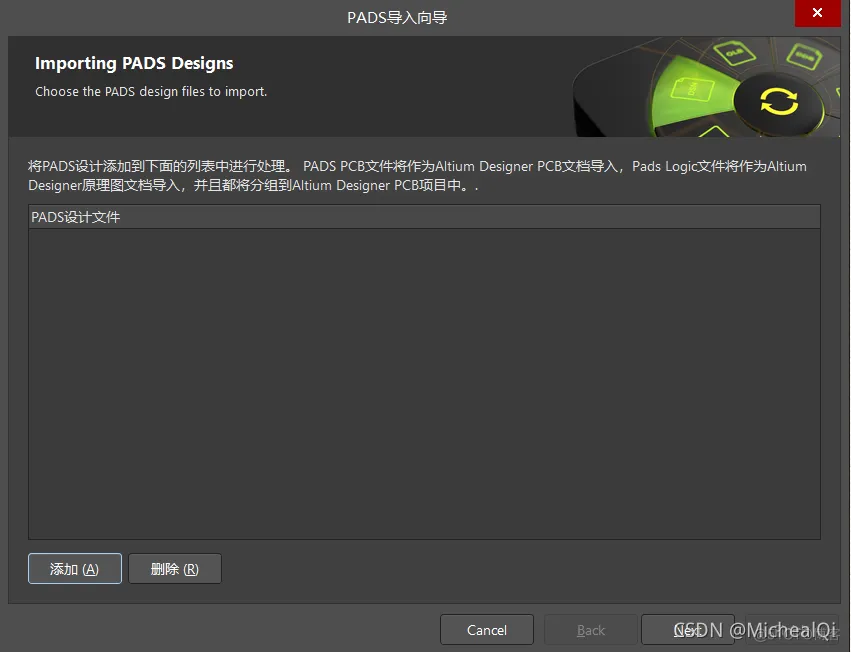

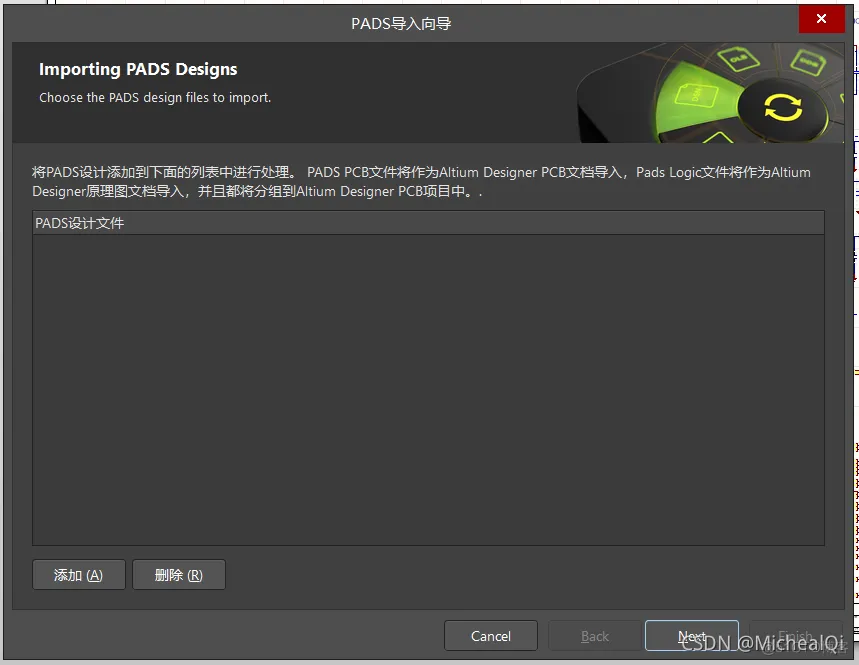

选择添加.asc文件

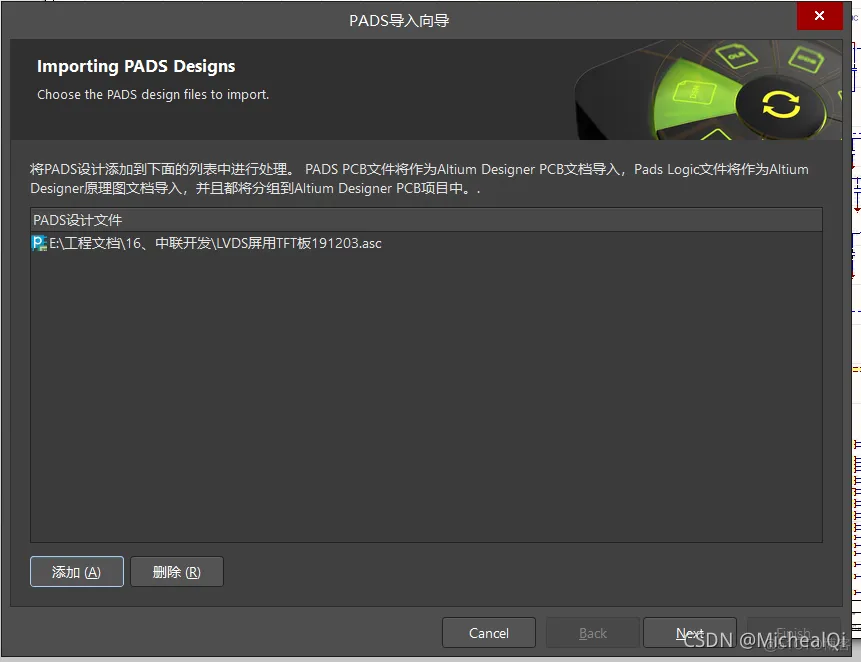

单击打开,然后NEXT

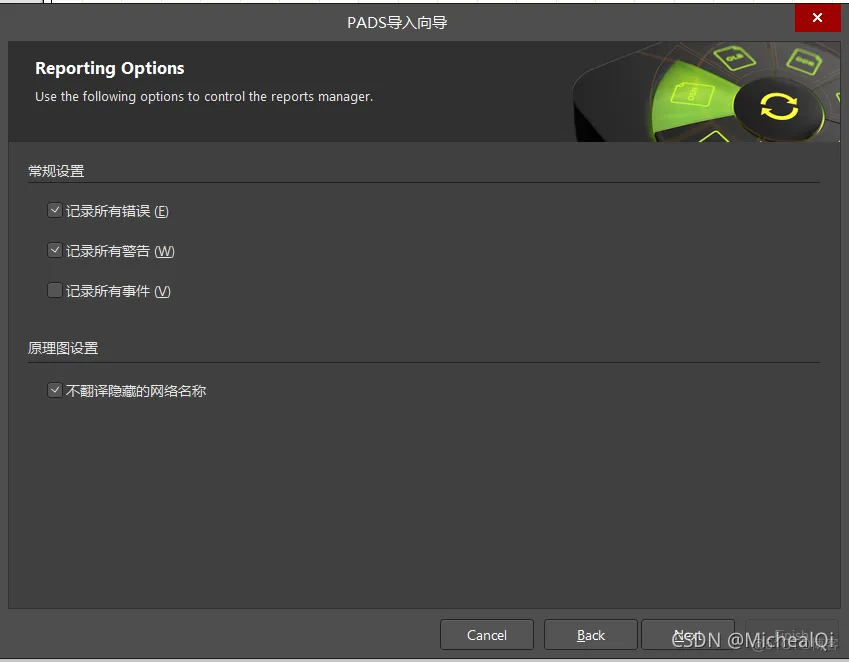

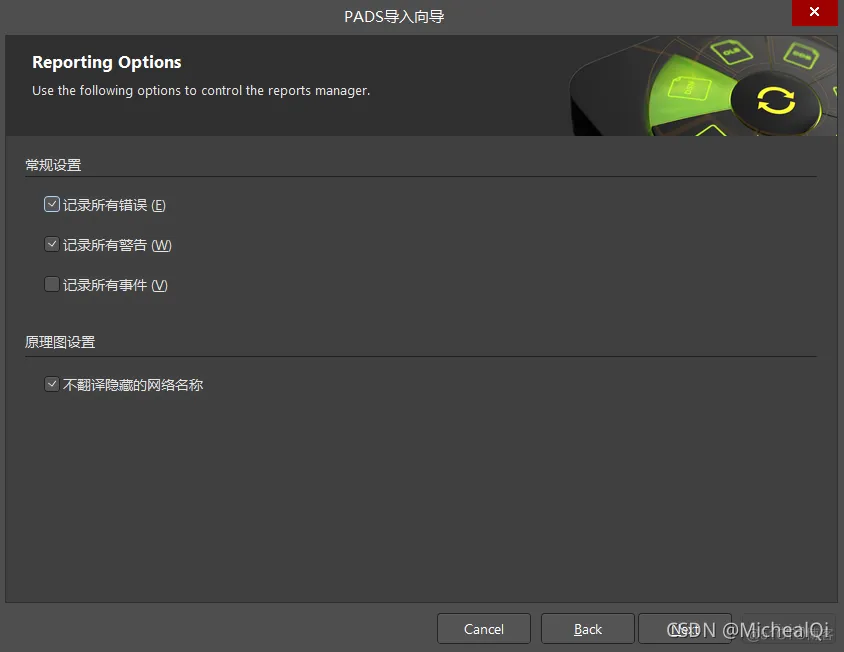

自动分析完成后点击NEXT

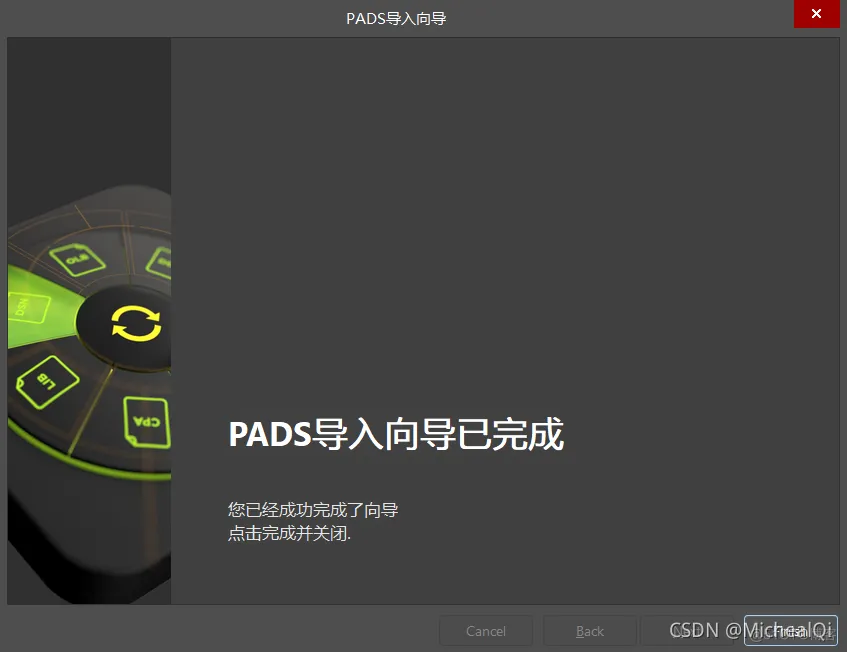

导入完成,点击NEXT
