Altium Designer学习笔记：如何添加3D元器件模型

对于为给PCB添加3D模型，很多人觉得这是个绣花针的活，中看不中用。在我看来这也未必，特别是常用的3D模型能在网上下载的今天，只需要几个简单的操作，就能使你的PCB更加赏心悦目。除此之外，3D模型还有以下优点：

• 优化元器件的布局
• 检查元件焊盘设计是否合理
• 为机构设计提供便利

试试胜于雄辩，先给出两组3D PCB预览与实际产品的对比图片：

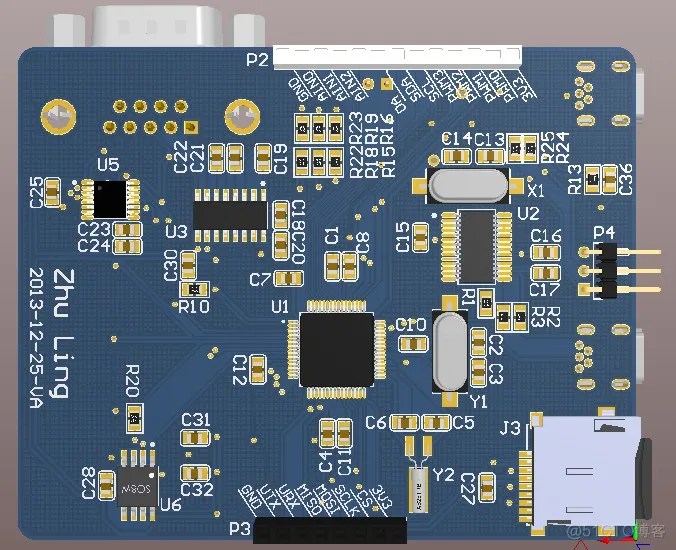

图1. Altium Designer中3D预览效果

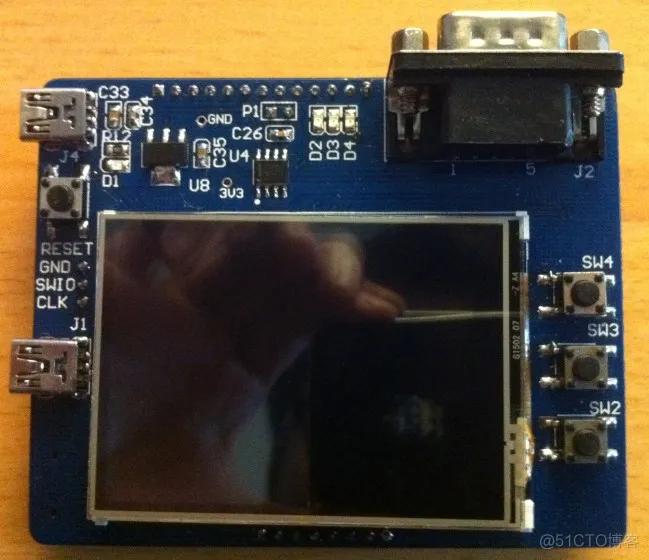

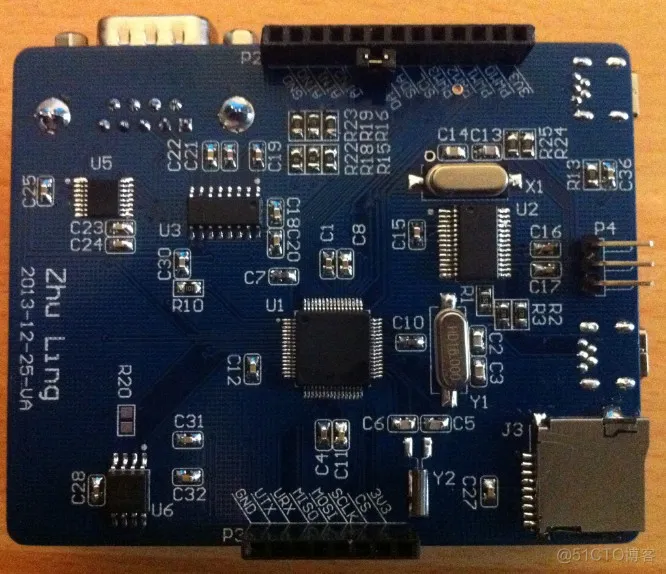

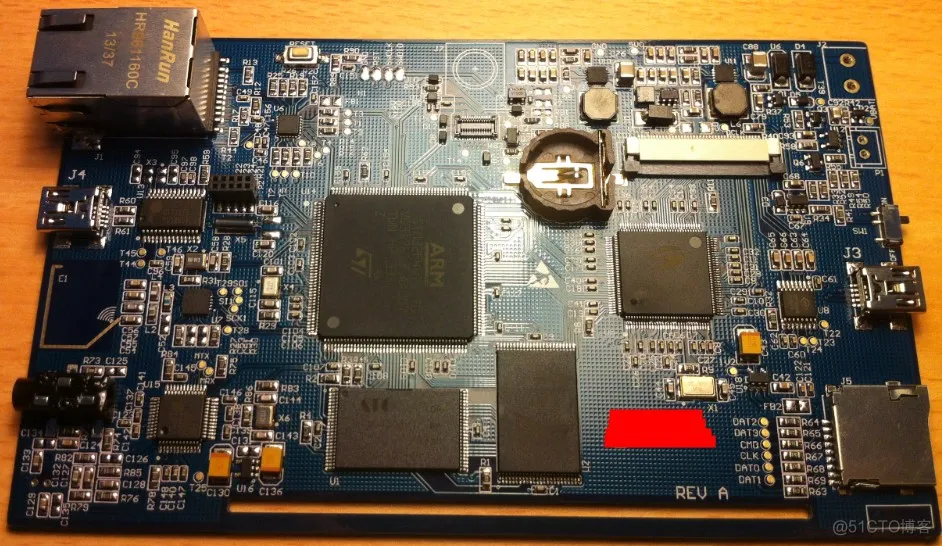

图2. 实物拍摄图

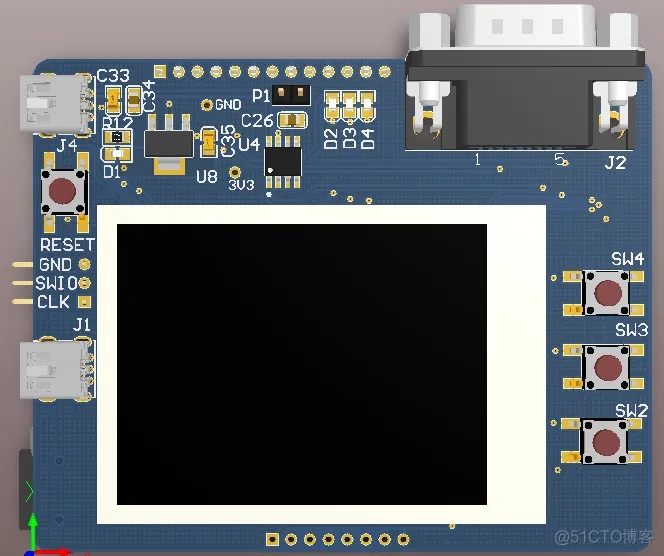

图3. Altium Designer 3D 预览效果图

图4. 实物拍摄图

从上面的两组图片可以看出，3D效果还是蛮逼真的。下面讲解如何添加3D模型，这里以LQFP48,7×7mm，pitch 0.5mm的封装为例，假设你已把封装制作好。

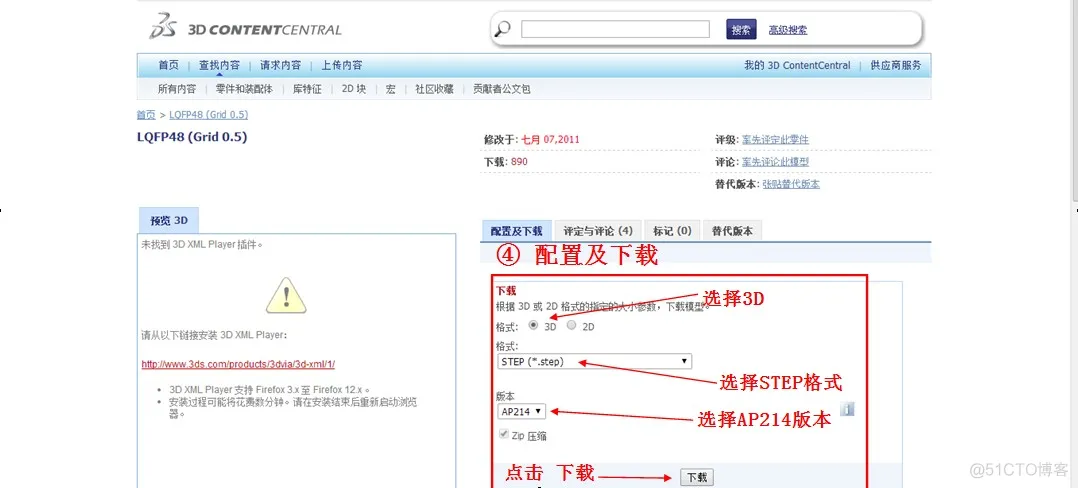

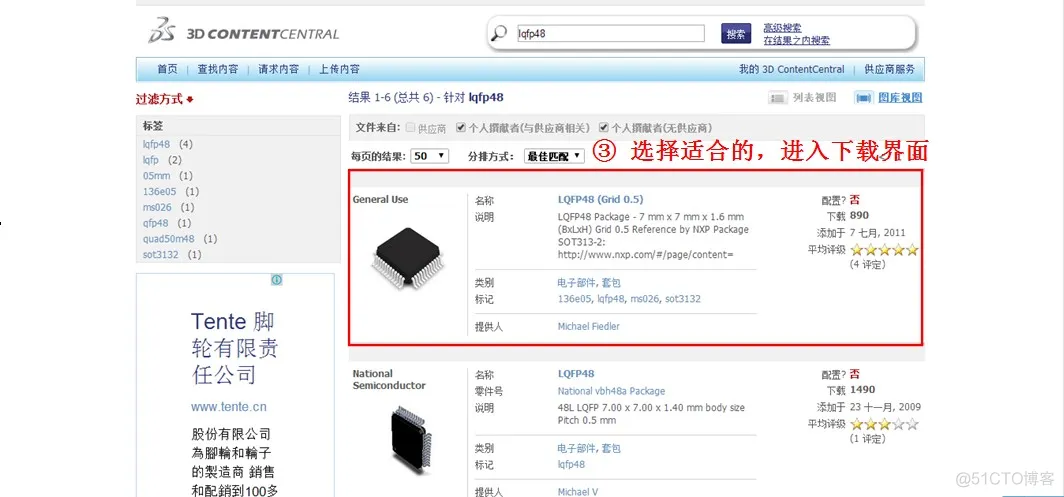

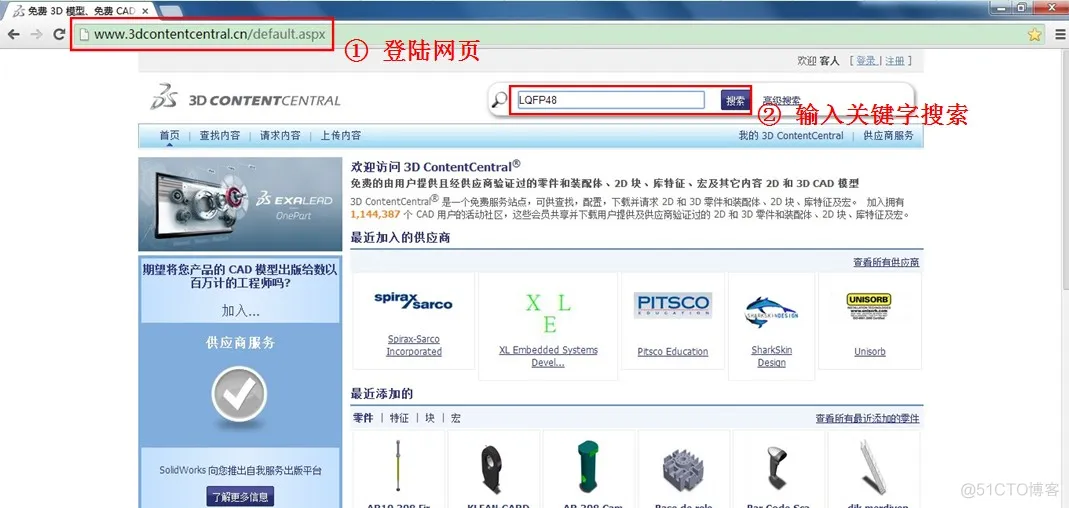

Step 1. 从​ ​www.3dcontentcentral.cn/default.aspx​​网站下载3D模型（需先注册一个账号）

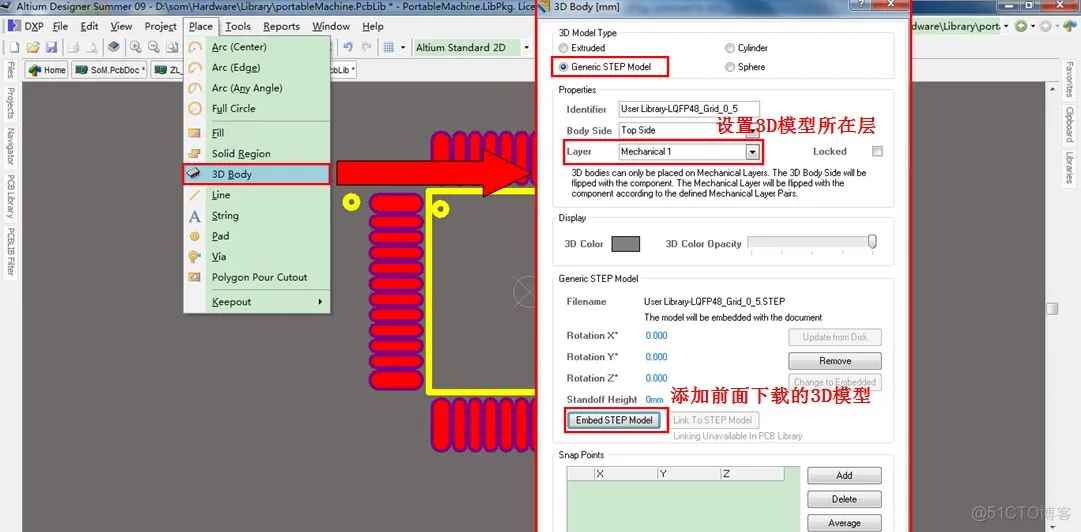

Step 2. 将下载的3D模型添加到PCB元件库中

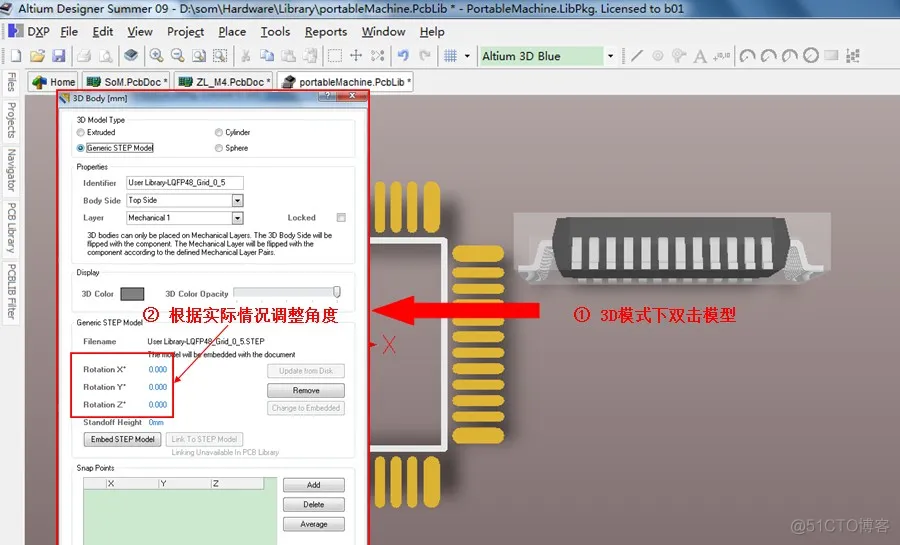

Step 3. 在3D模式下（快捷键为数字3）调整角度和位置

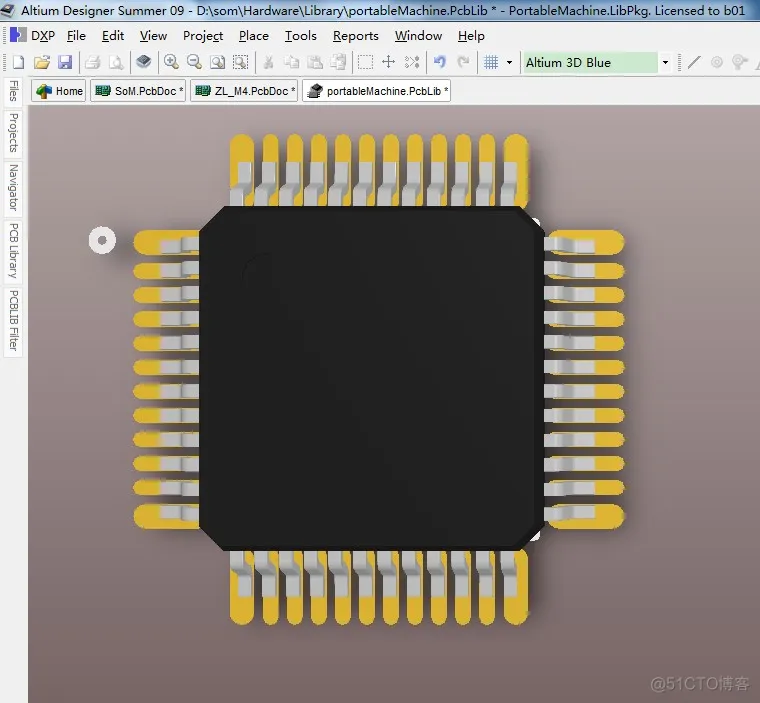

最终效果如下图所示

/×××××××××××××××××××××××××××××××××××××××× THE END××××××××××××××××××××××××××××××××××××××××××××/

对于为给PCB添加3D模型，很多人觉得这是个绣花针的活，中看不中用。在我看来这也未必，特别是常用的3D模型能在网上下载的今天，只需要几个简单的操作，就能使你的PCB更加赏心悦目。除此之外，3D模型还有以下优点：

• 优化元器件的布局
• 检查元件焊盘设计是否合理
• 为机构设计提供便利

试试胜于雄辩，先给出两组3D PCB预览与实际产品的对比图片：

图1. Altium Designer中3D预览效果

图2. 实物拍摄图

图3. Altium Designer 3D 预览效果图

图4. 实物拍摄图

从上面的两组图片可以看出，3D效果还是蛮逼真的。下面讲解如何添加3D模型，这里以LQFP48,7×7mm，pitch 0.5mm的封装为例，假设你已把封装制作好。

Step 1. 从​ ​www.3dcontentcentral.cn/default.aspx​​网站下载3D模型（需先注册一个账号）

Step 2. 将下载的3D模型添加到PCB元件库中

Step 3. 在3D模式下（快捷键为数字3）调整角度和位置

最终效果如下图所示
