UG模具设计外挂应用：胡波外挂助力3D装配加速

制做3D装配档的方法有很多种，可以利用UG软件自带的命令（装配——组件——新建组件）创建，还可以将整套模具导出X_T格式，再用UG直接打开X_T格式的图档，就变成了装配档，但组件的名字要修改。还有一种方法，就是利用胡波外挂制做3D装配，下面我来跟大家一起分享。

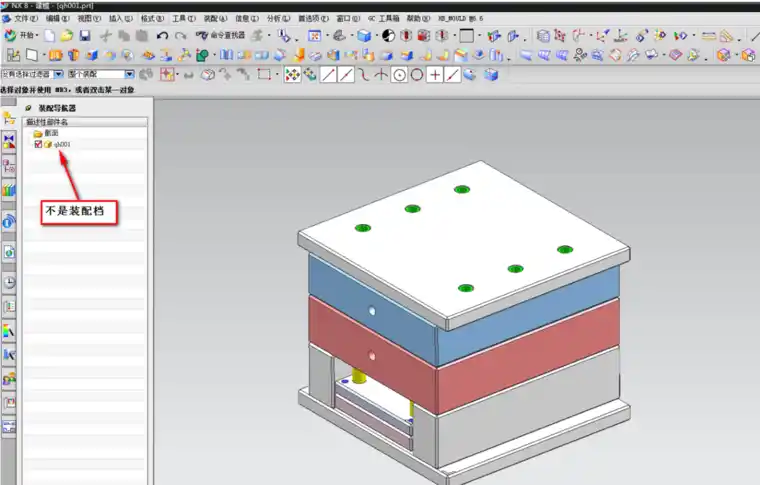

1.利用胡波外挂任意调出一套标准模胚，我们以一套模胚来作为例子，调出来的模胚是没有装配的，如下图所示。

2.利用胡波外挂先将模板修改成自己想要的部件名称

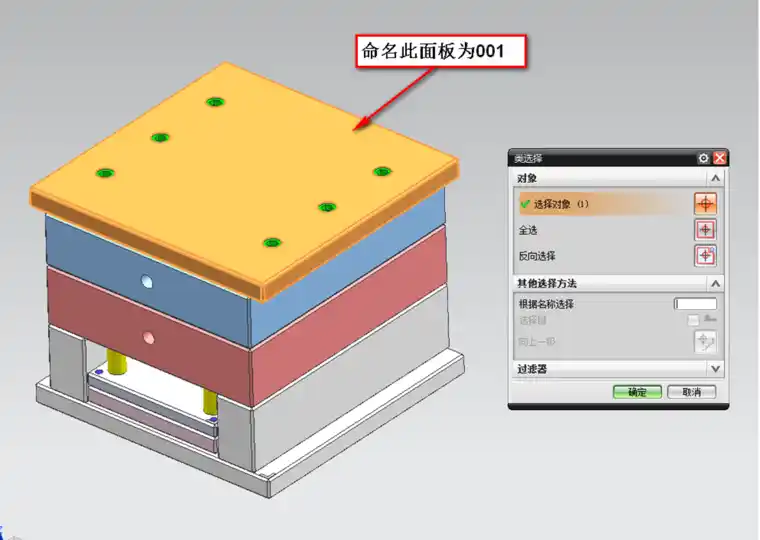

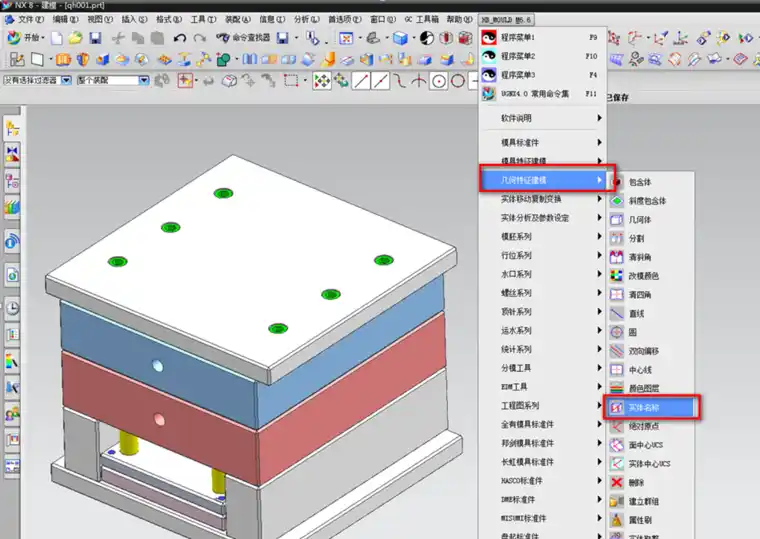

HB_MOULD——几何特征建模——实体名称——手动命名——选择要命名的模板——确定——输入模板名称（001、002、003….）——确定，按照同样的方法命名其他模板名称。

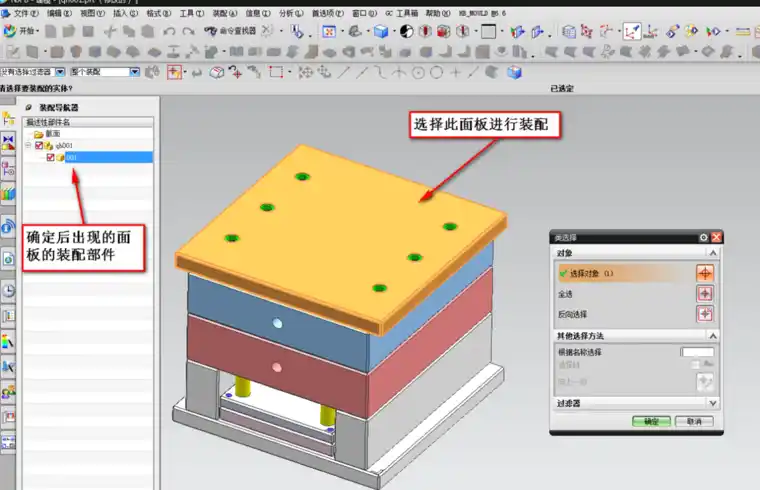

3. HB_MOULD——实体分析及参数设定——装配实体——选择要装配的部件——确定

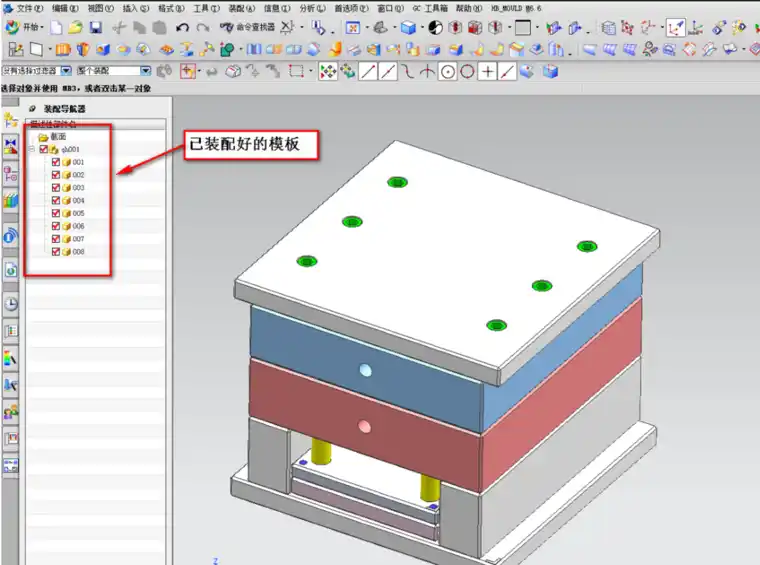

4. 按照同样的方法装配其他模板，结果如图所示
