优胜模具设计教程：UG装配模式出散件图

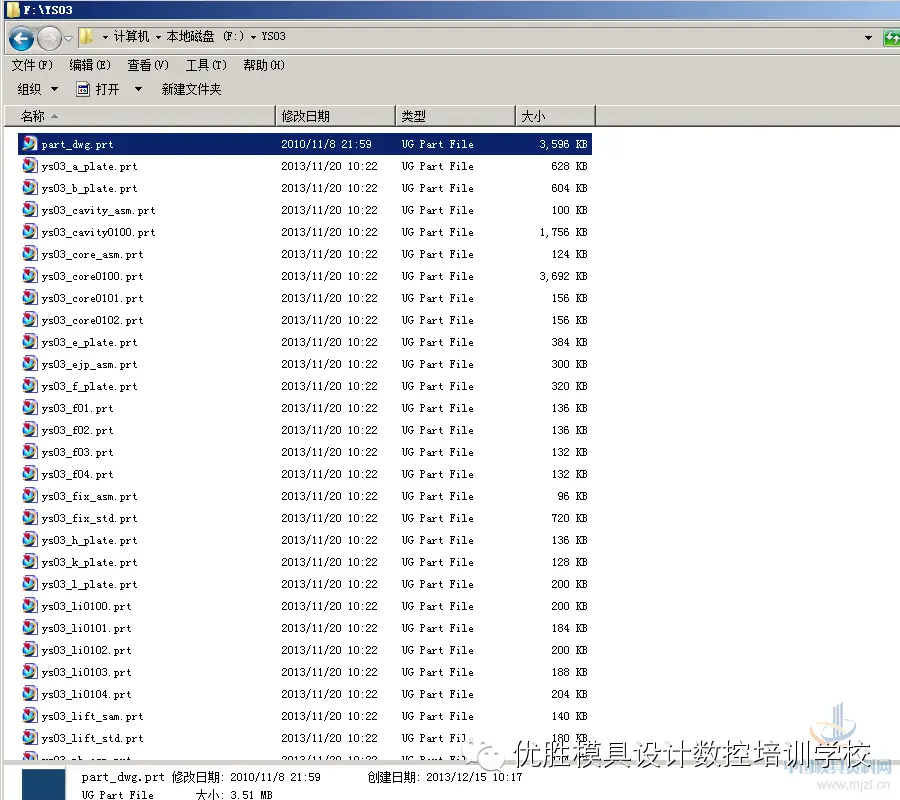

一、把UG出散件图模版文件“Part_dwg.prt”复制到总装配文件目录下；

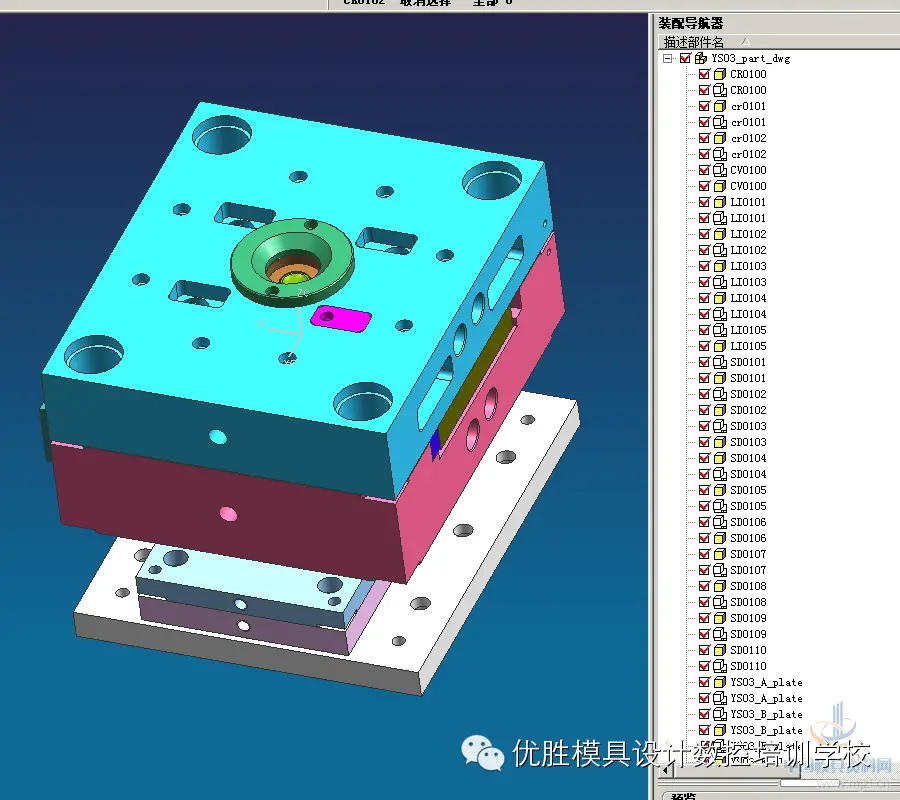

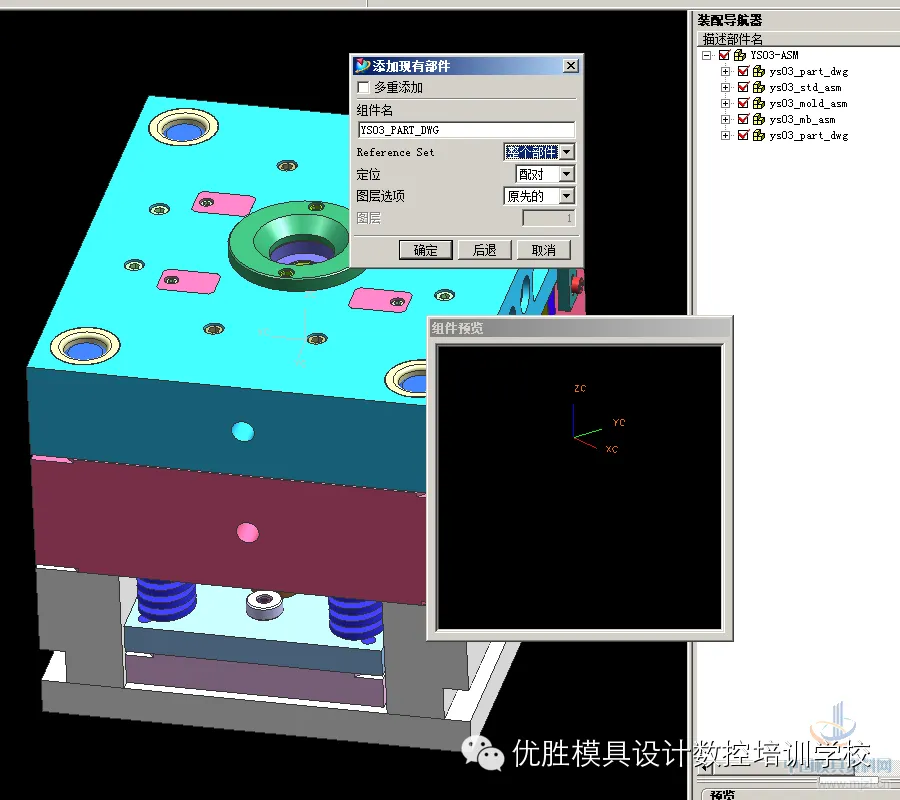

二、“Part_dwg.prt”文件名加上前缀模号，并用装配-添加组件命令，挂到总装配下；

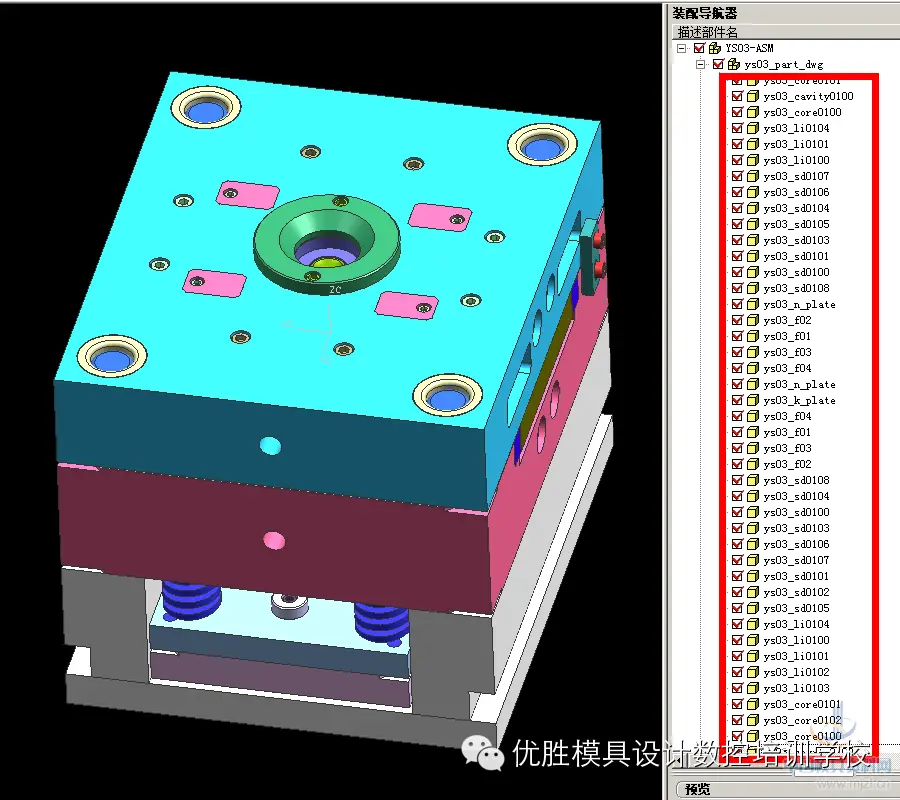

三、把要出图纸的文件复制到“ys03_part_dwg.part”文件下；

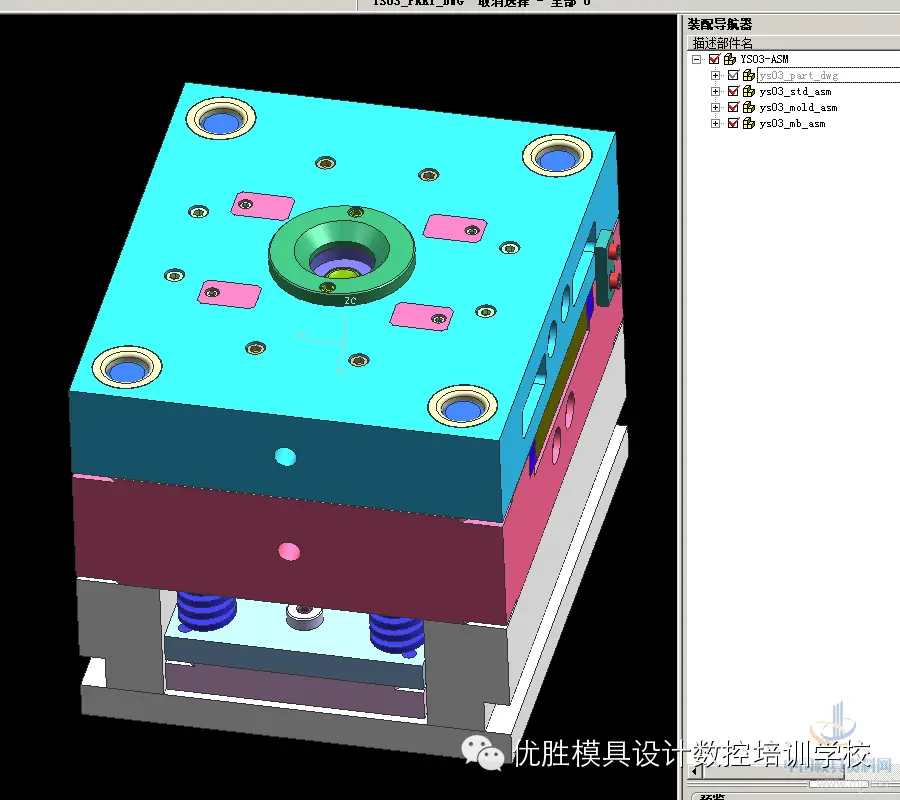

四、“ys03_part_dwg.prt”的引用集设置为空，否则会在总装配下出现双份文件；

五、“ys03_part_dwg.prt”转为显示部件，进行出图。为便于摆放视图，出图部件统一转正视图；

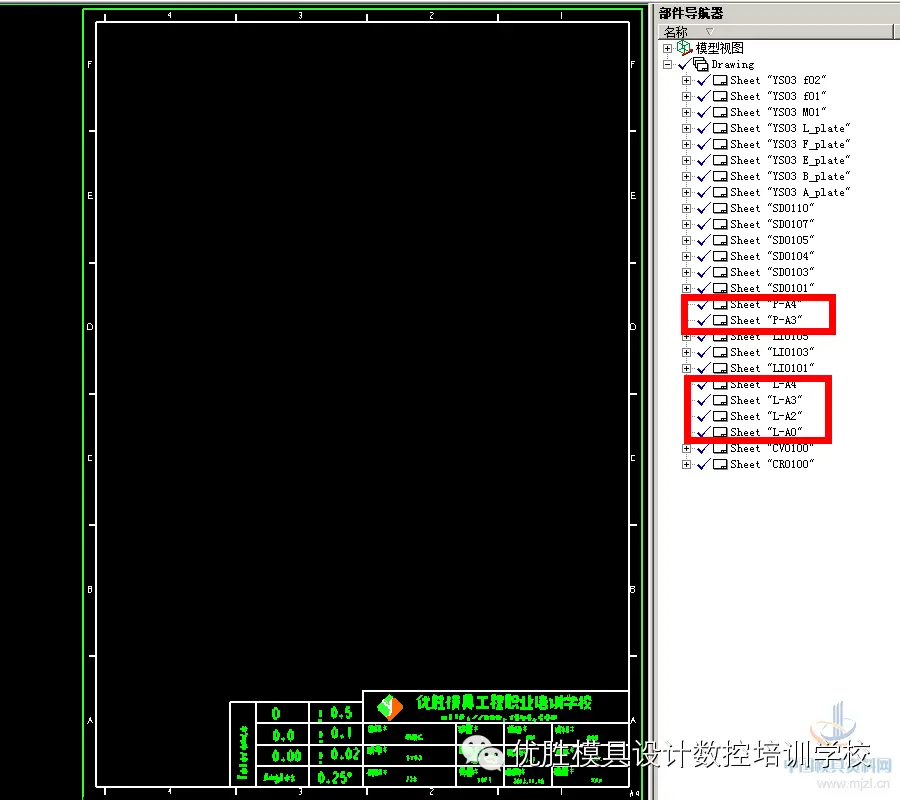

六、选择适当的图框，复制图框，并改名；

七、UG4.0用“部件视图”命令添加投影视图；

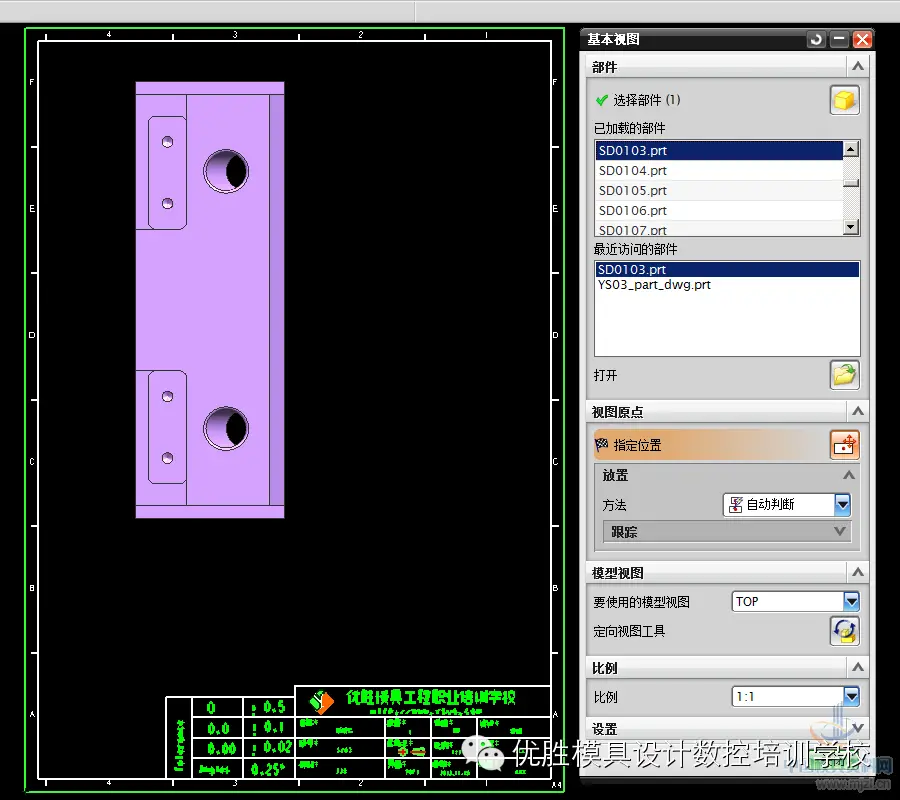

UG7.5要用“基本视图”命令中的“部件”打开要出图纸的文件名，添加投影视图；

八、添加适当的投影视图；

九、标注尺寸和形位公差；

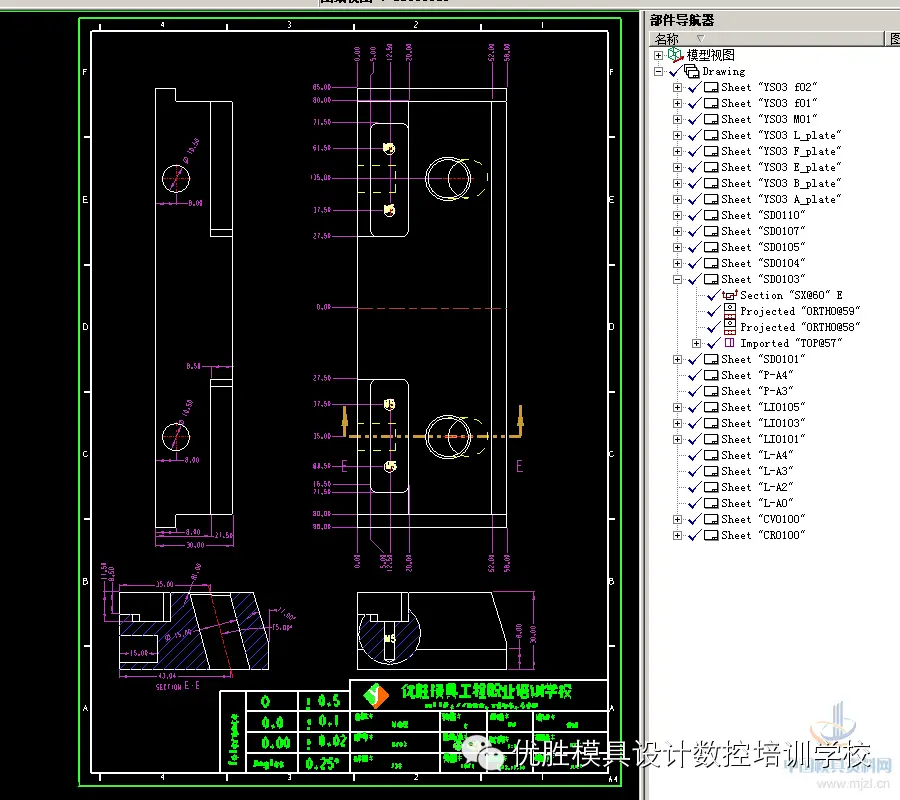

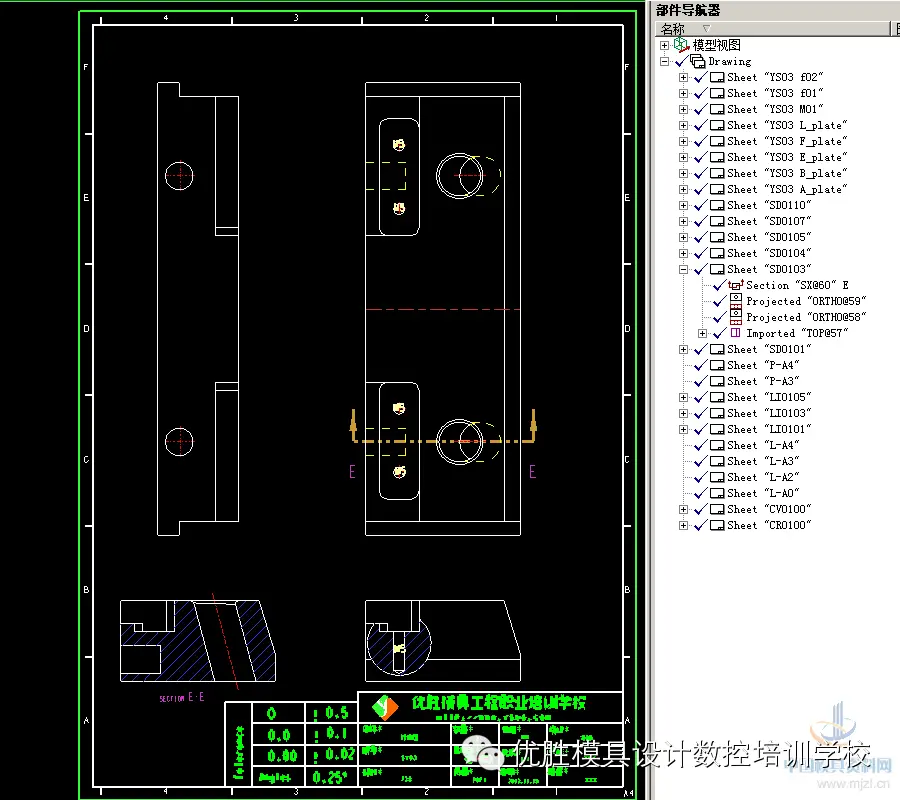

十、装配出图优点：图纸统一管理，切换查看图纸非常方便，图纸和PRT部件档案是分开的；

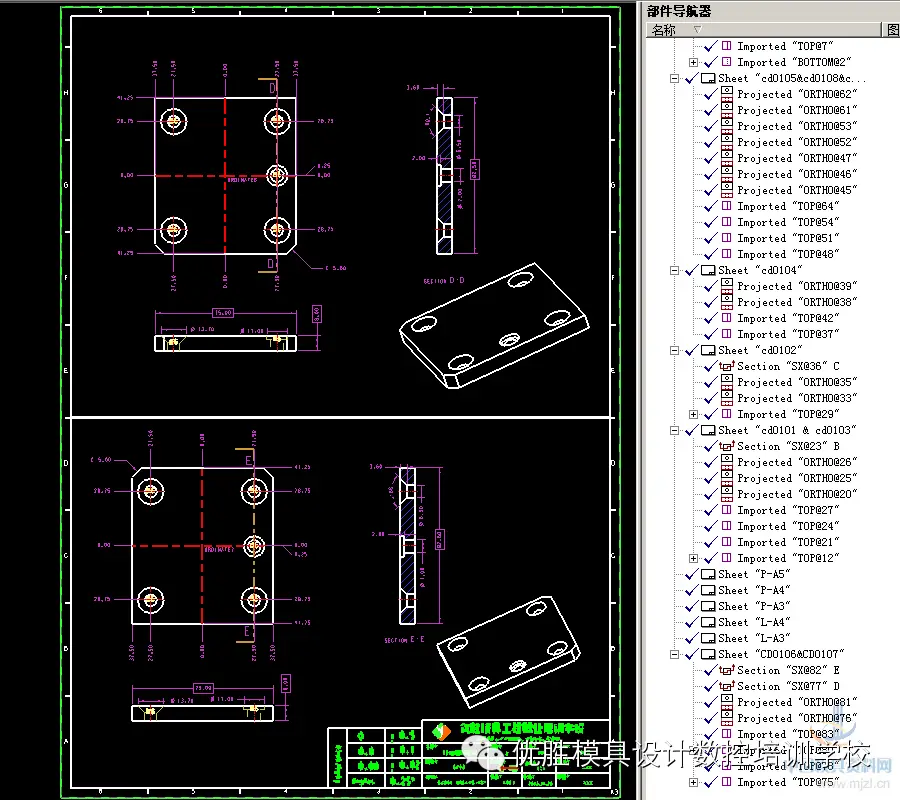

十一、装配出图优点：小件零件可以共用同一个A4图框；

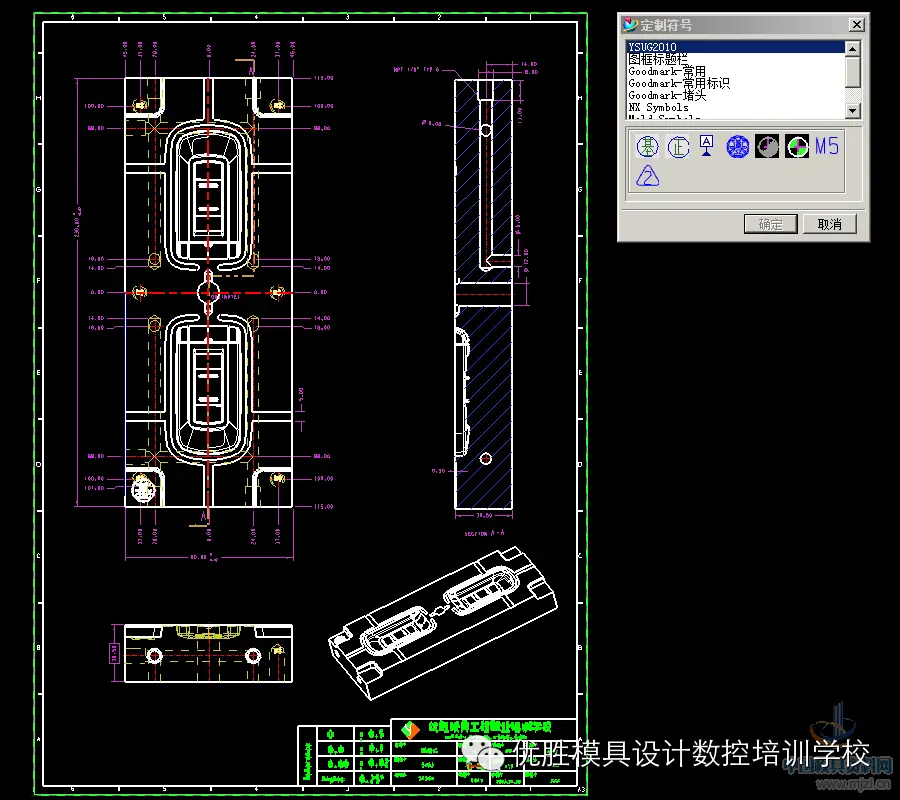

十二、优胜制图定制符号，出图效率更高，图纸更漂亮；

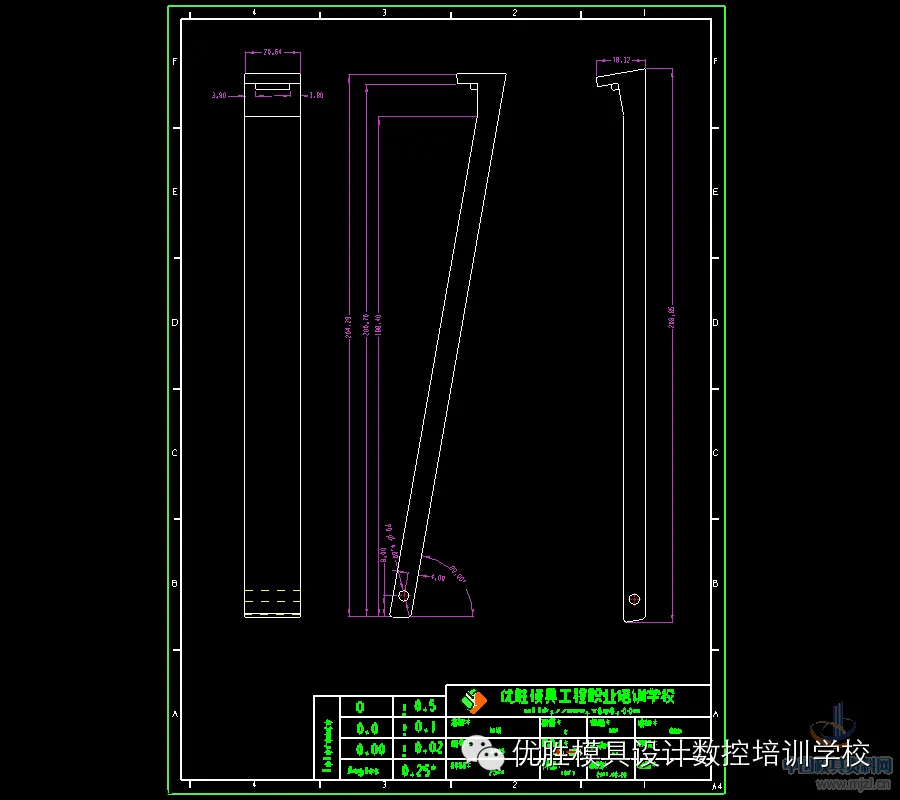

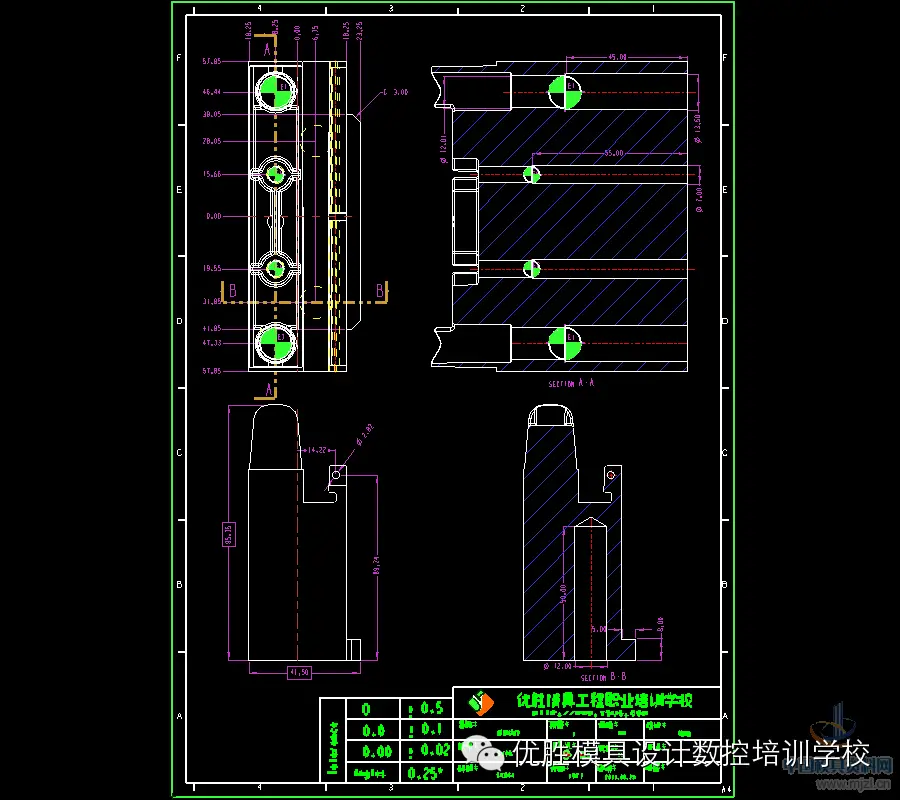

十三、UG制作的斜顶散件图；

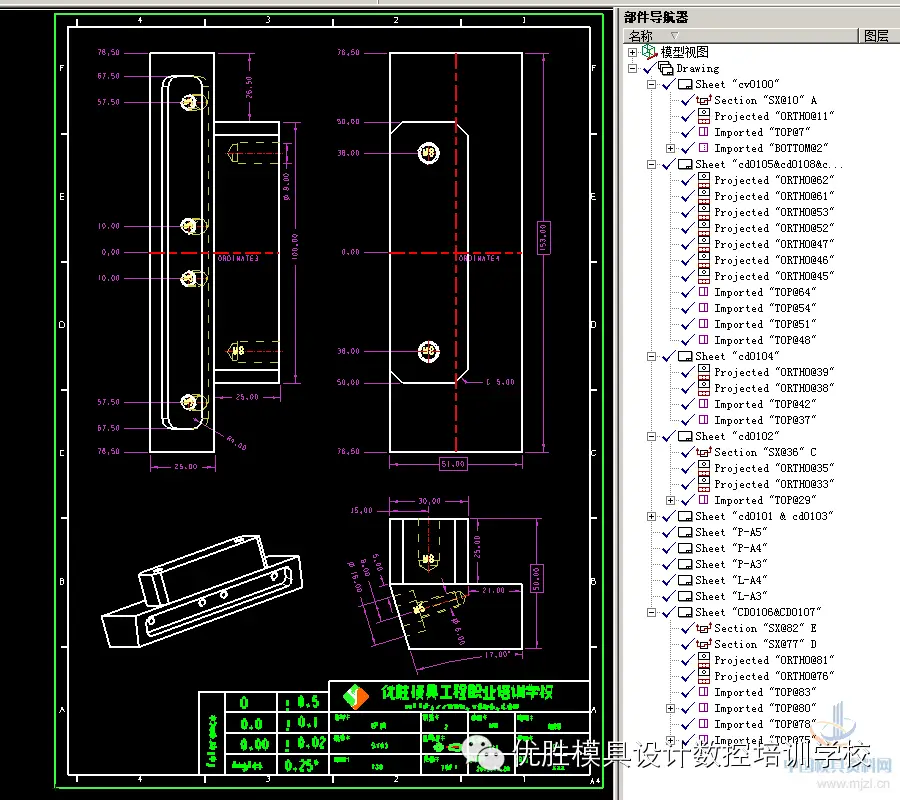

十四、UG制作的后模镶件散件图；

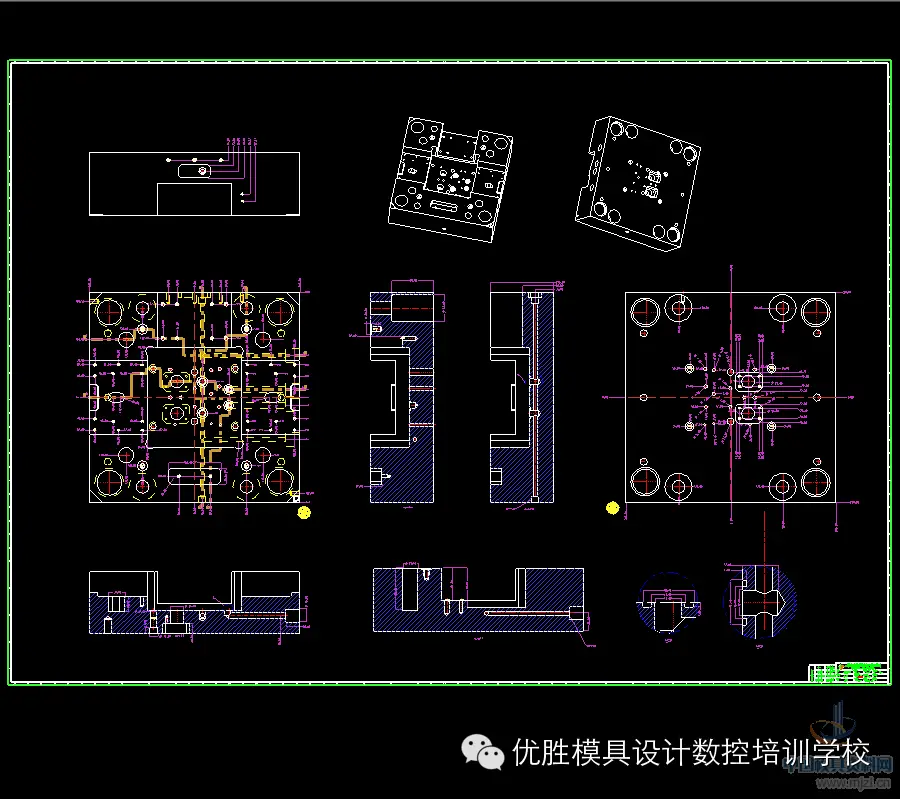

十五、后模B板散件图；

（注：优胜史勇老师制作）

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄┄
