Gambit混合器计算模型构建实战

引言

FLUENT提供流向周期流的计算。这种流动具有广泛的应用，如热交换管道以及通过水箱的管流。在这些流动模式中，几何外形沿流动方向上具有重复性的特点，从而导致了周期性完全发展的流动。这些周期性条件在足够的入口长度后就会形成，具体与雷诺数和几何外形有关。

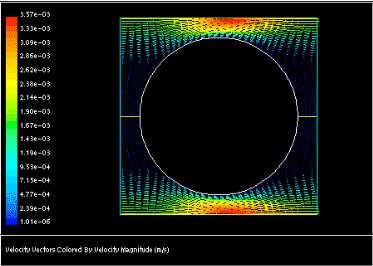

流向周期流会在足够长度L之后形成，在流向的每一个重复流动模式之间会有一个一定的压降。下图就是一例。

步骤1：启动gambit并选定求解器（fluent5/6）

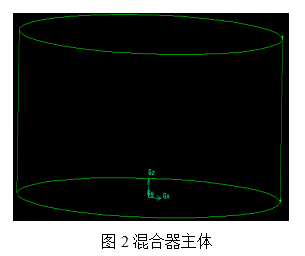

步骤2：创建混合器主体大圆柱

步骤3：设置混合器的切向入流管

1. 创建小圆柱

2.将入流管移到混合器中部的边缘

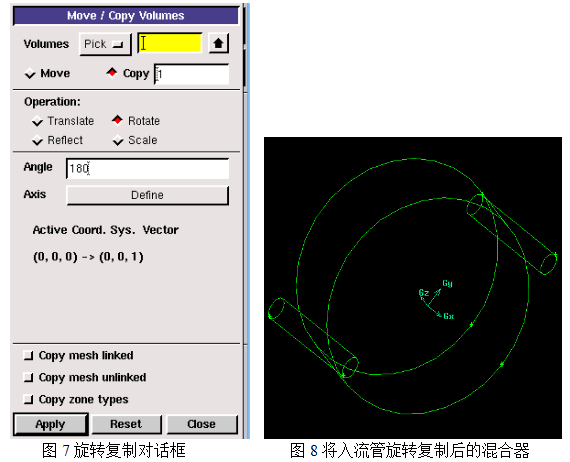

3．将小入流管以Z轴为轴旋转180°复制

步骤4：去掉小圆柱与大圆柱相交的多余部分，并将三个圆柱联接成一个整体

步骤5：创建混合器下部的圆锥台

步骤6：创建出流小管

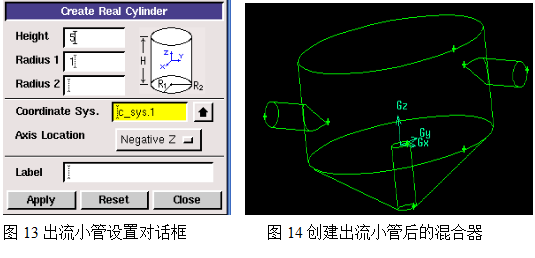

1．创建出流小圆管

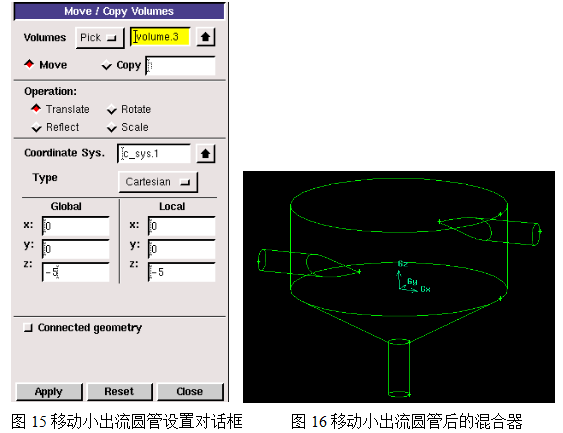

2．将其移动并与锥台相接

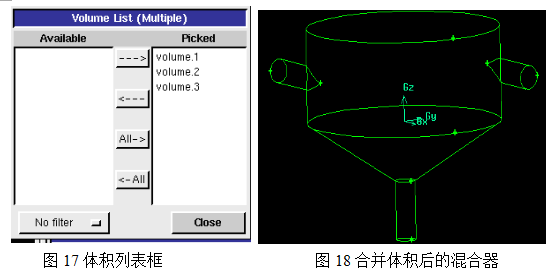

步骤7将混合器上部、渐缩部分和下部出流小管组合为一个整体

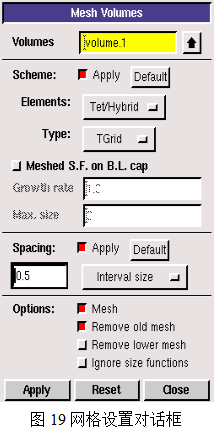

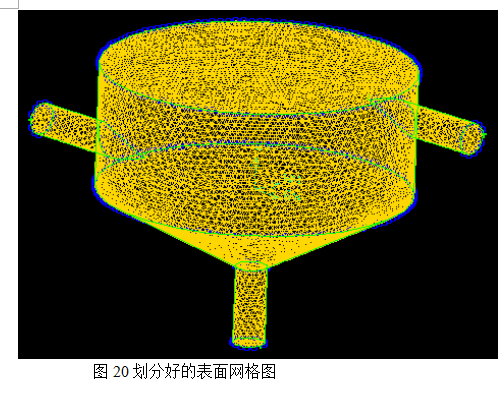

步骤8：混合内区域划分网格

步骤9检查网格划分情况

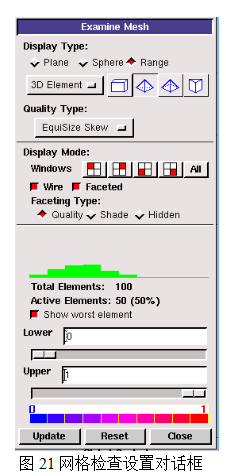

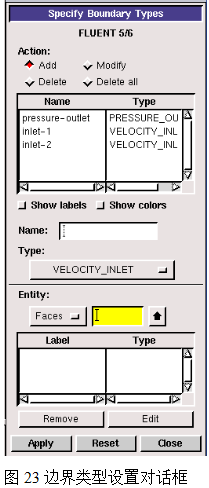

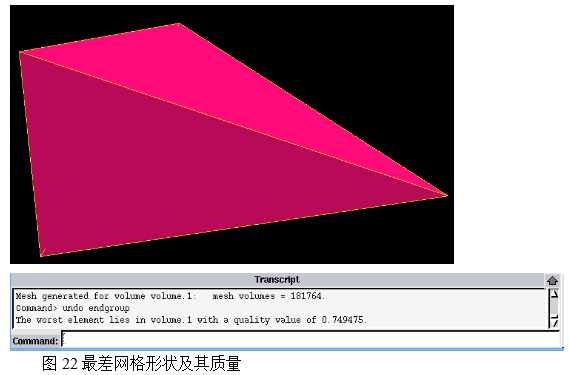

步骤10设置边界类型

步骤11msh文件的输出
