Fluent隐射式冷热水混合换热器数值模拟技术

1、问题描述：隐射式冷热水混合换热器中，冷水自左侧管道入口流入，经渐缩管道后，加速通过，同时压强降低。在管道喉部产生真空度，将热水管道中的热水吸入主管道，冷热水混合后，经右侧管道流出。

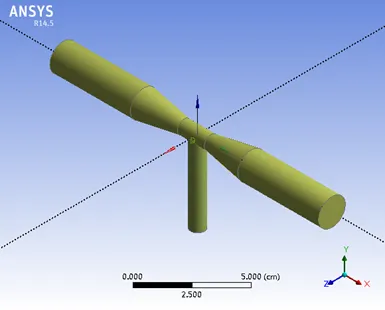

2、模型建立如下：

3、网格划分结果如下：

4、部分计算结果如下：

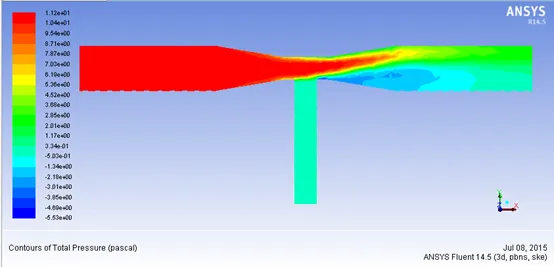

Z=0平面上的压力云图

Z=0平面上的总压

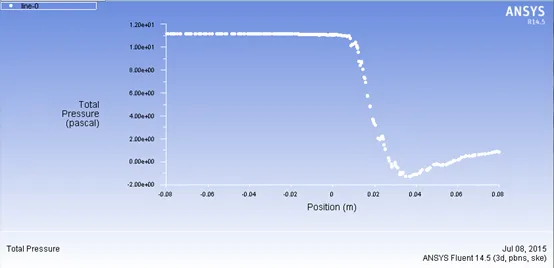

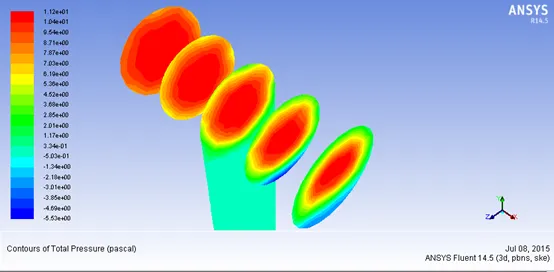

X=-0.01、-0.005、0、0.005、0.01处的压力分布
