FLUENT动网格创新：三通阀运行仿真的自定义网格变形与重划分

基于网格重生成和自定义动网格函数的调压三通阀原理仿真

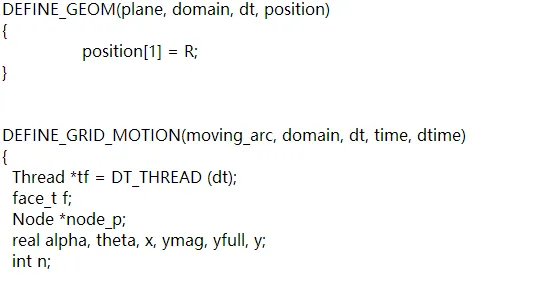

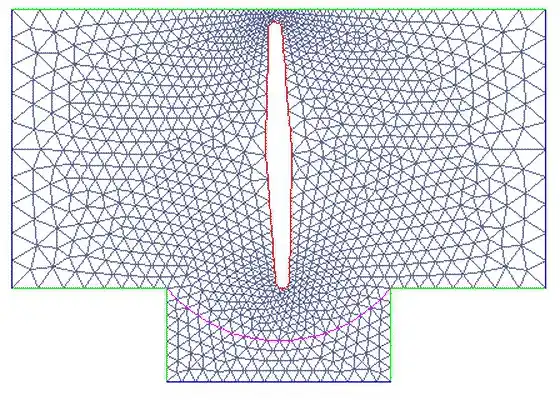

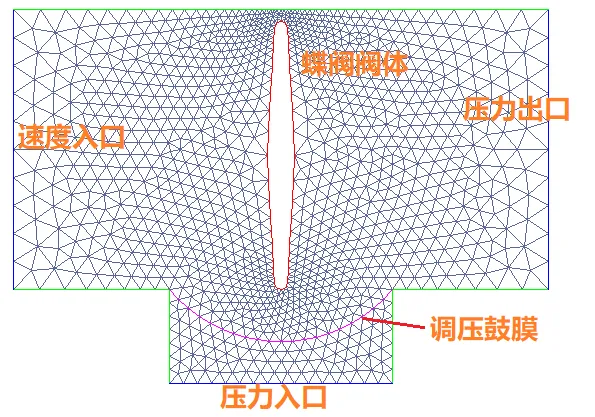

如图所示，三通阀有两个入口(速度和压力)和一个出口(出口)，内部区域存在一个蝶阀阀体和一片调压鼓膜。为了仿真三通阀的运行情况，采用UDF定义调压鼓膜节点的运动函数，结合remesh功能实现阀体运动过程中网格的重生成过程。最终网格的变形如下图所示。

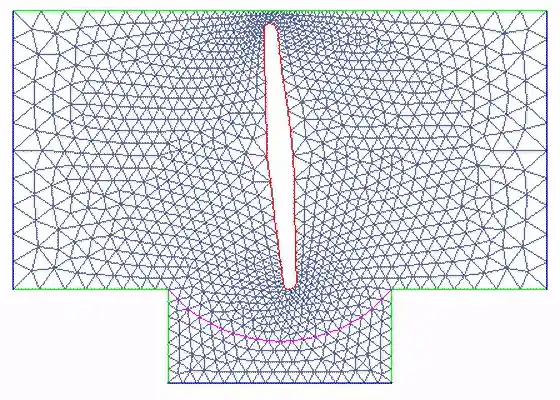

如果减小时间不长，重生成算法更新频率的提高能够获得更好的网格质量，更精确的仿真计算结果。

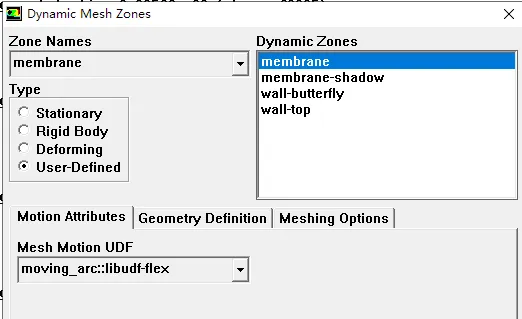

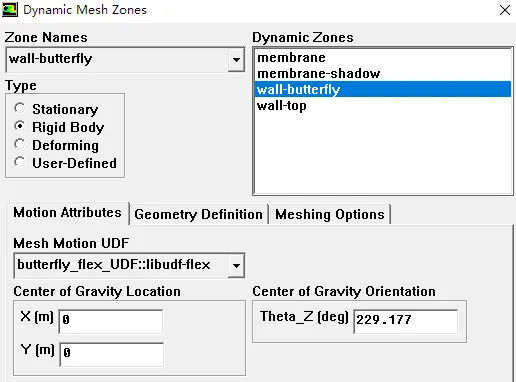

动网格区域设置如下
