FLUENT动网格（几种常用的动网格介绍）

FLUENT动网格（几种常用的动网格介绍）（一）

——摘自up主计算传热大叔

1、什么是动网格

流体域的边界运动或者变形导致的流体域的变形，因此网格需要相应的跟随变化，因此这种网格动态变化的技术称为动网格。

动网格的本质是改变网格的节点位置，从而改变网格的形状。

2、动网格的处理方法

——通用方法

Smoothing（网格光顺法）：流体区域的最大变形量不大，网格数量和拓补关系（网格和网格之间的相对关系）直接的不需要变化，网格节点只需要进行较小的位移，网格跟随流体域边界进行小范围的压缩和拉伸，网格的质量不会因此有太大的降低。

Remeshing（网格重构法）：流体变形量很大需要重新生成局部网格，甚至全部网格

——专用方法

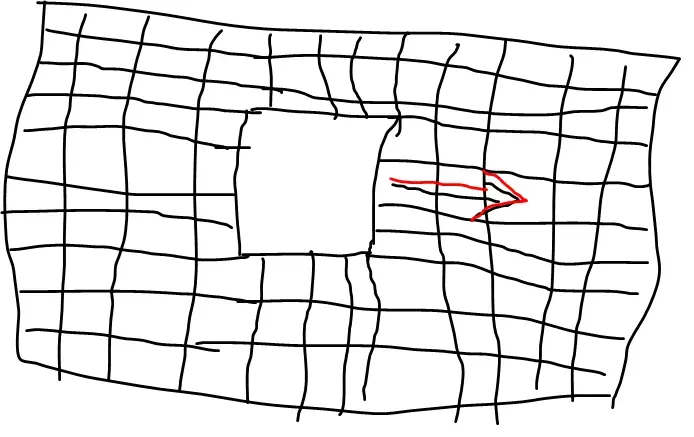

Layering（层铺网格法）：流体域网格是分层的，并且网格贴合运动边界，并且网格的移动方向为分层方向，大致如下图所示（图中所示的是中间的正方体为运动物体，周围的流体因连接在正方体上的节点的运动而变形。所示截面是物体运动方向的截面，在从左侧向右看的截面上的网格形状可以是三角形也可以是正方形）

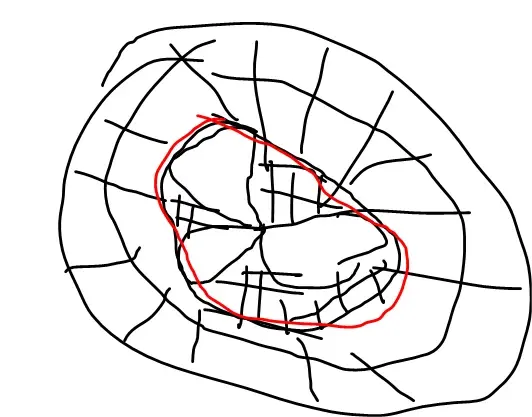

Sliding（滑移网格法）：如果运动部件周围可以建立虚拟运动边界，且运动方向为切向运动(旋转或平移-涡轮或者叶片)，且运动边界两侧网格不变（例如可以在叶片的外围套一个圆柱作为虚拟运动边界，叶片之间的网格不发生变化，虚拟边界外的网格也不变化，只是在虚拟边界上存在网格节点的相对运动）

Overset（重叠网格法）对于刚体在大空间中的运动，可以使用空间上重叠的2套独立网格，即刚体周边网格+背景网格。（用别太大的网格区域把刚体包起来形成第一套网格；刚体周围的网格在背景网格中运动，两套网格进行插值）
